美嘉欣X906T四轴航拍飞行器结构设计

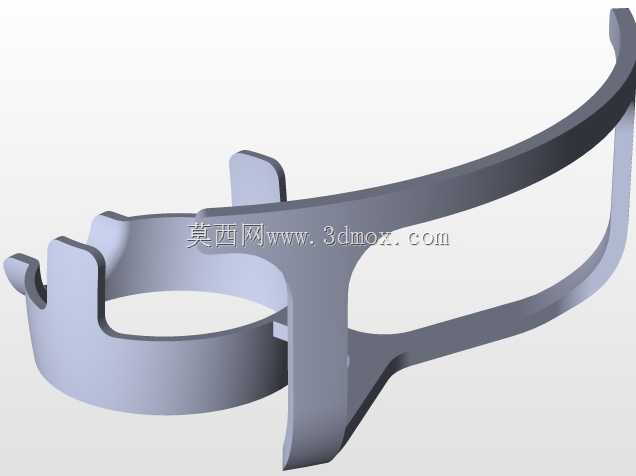

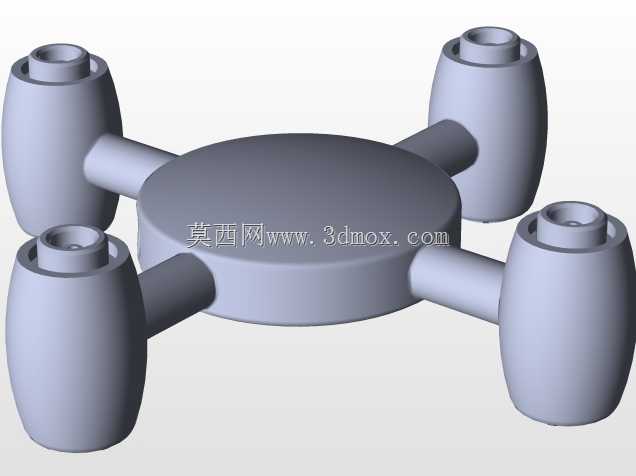

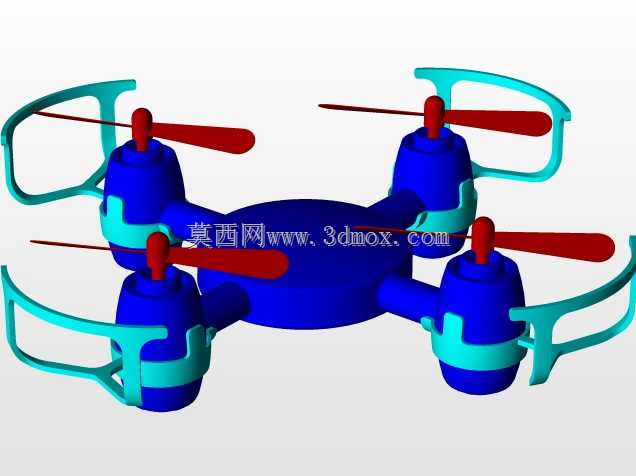

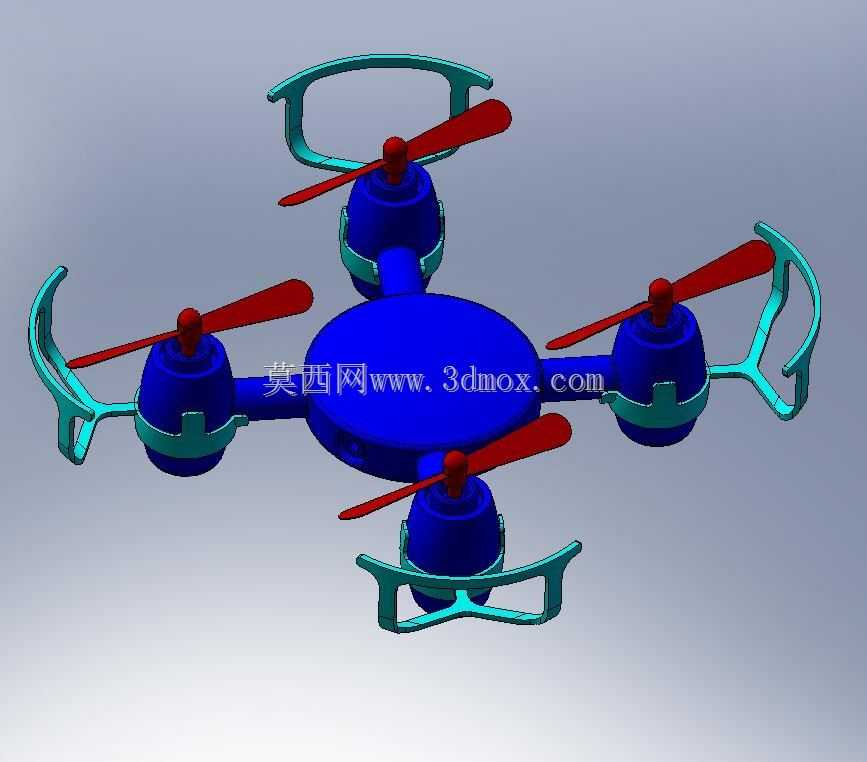

　　这款四轴旋翼飞行器的结构设计，围绕消费级近景航拍、室内外休闲航飞的核心使用场景展开，整体采用中心对称式布局，将飞控主板、电池仓、图像传输模块全部集成在圆形中心主机身内，最大化利用中心区域的安装空间，同时让整机重心严格落在几何中心位置，降低飞控系统的姿态校准难度，减少飞行过程中的偏航力矩。从结构细节来看，四个机臂从中心机身等角度向外延伸，末端的动力舱采用下沉式设计，将驱动电机、减速齿轮组完全包裹在舱体内部，既可以避免飞行过程中异物卷入旋翼，也能减少电机运行时的气流紊流对旋翼下洗气流的干扰。旋翼外侧的防护架采用一体化弧形结构，和机臂末端采用卡扣加定位柱的连接方式，不需要额外螺丝固定，日常拆装更换配件时不需要借助工具，

　　同时防护架的弧度完全覆盖旋翼旋转的外边界，在室内飞行碰到墙面、家具或者其他障碍物时，首先接触的是防护架而非旋翼叶片，既可以避免旋翼打桨损坏，也能降低高速旋转的旋翼对周边物体或者人员造成划伤的风险。旋翼采用两叶式设计，桨叶的翼型经过低速气流优化，在电机转速不高的情况下就能提供足够的升力，配合中心机身底部预留的相机安装位，可以挂载轻量化的航拍相机模块，实现第一视角飞行画面传输、静态图片拍摄与短视频录制功能。设计过程中优先考虑了整机的拆装维护性，中心机身的上下壳采用周向卡扣配合两颗底部固定螺丝的连接方式，拆开后可以直接接触到内部的飞控板、电调、电池接插件，更换损坏的电子元件或者调整线路布局时不需要完全拆解整机结构。

　　机臂和中心机身的连接位置做了加厚处理，内部预埋了加强筋，在飞行器发生轻微坠落或者碰撞时，应力会沿着加强筋分散到整个中心机身壳体上，避免机臂根部出现应力断裂的问题。从安装边界尺寸来看，整机旋翼旋转时的最大外接圆直径控制在适合手持携带的范围内，不需要拆卸旋翼或者防护架就可以放进普通的双肩背包侧袋，日常外出携带不需要额外配备专用收纳箱。动力舱的安装尺寸适配常用的820空心杯电机，电机固定位采用十字形定位槽，更换不同KV值的电机时不需要重新打孔或者修改安装位，只需要调整飞控的油门曲线参数就可以适配不同的动力配置。电池仓设计在中心机身的重心位置，采用抽拉式安装结构，仓内预留了不同厚度电池的适配空间，

　　可以根据飞行续航需求更换不同容量的锂聚合物电池，电池接口采用标准的航模接插件，正负极位置做了防呆设计，避免插反电源烧坏飞控电路。机身底部预留了起落架的安装孔位，用户可以根据使用场景选择加装轻量化的起落架，在不平整的地面起降时避免底部的相机镜头直接接触地面造成刮花，也可以选择不装起落架进一步减轻整机重量，提升飞行的灵活性。防护架的边缘做了圆角钝化处理，没有尖锐的棱角，即使在飞行过程中碰到人体也不会造成明显的磕碰伤害，适合新手入门练习飞行操作时使用。飞控模块的安装位在中心机身的最上层，和电池仓之间设置了隔离筋，避免电池运行时产生的热量直接传递到飞控主板上，造成飞控传感器温度漂移影响飞行姿态稳定性。图像传输模块的天线安装位置设计在中心机身的前端，避开了四个电机的电磁干扰区域，保证图传信号的稳定性，减少飞行过程中的画面卡顿或者信号中断问题。整机的所有塑料结构件都采用壁厚均匀的设计，壁厚控制在适合注塑成型的范围内，避免注塑生产时出现缩痕、缺料等问题，同时在不影响结构强度的位置做了镂空减重处理，尽可能降低整机的起飞重量，提升续航时间和飞行操控的响应速度。
