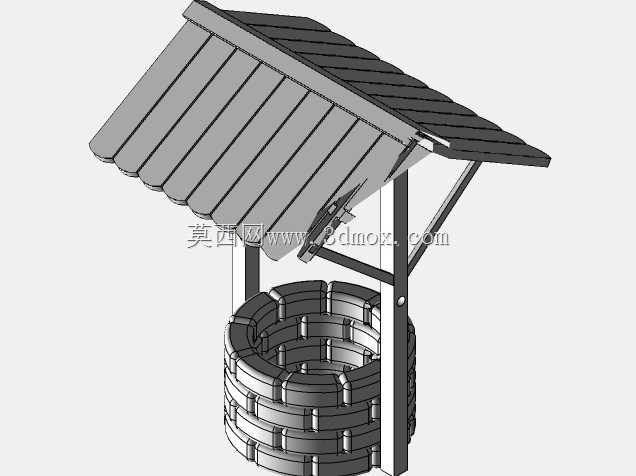

传统带棚辘轳式石井三维结构设计

　　该模型还原的是传统村落场景中常见的辘轳取水石井结构，这类设施在过去的乡村聚落、古建文旅场景中承担着日常取水的核心功能，当下也常作为民俗展示区、古村落改造、中式庭院景观的标志性装饰构件，部分研学场景中也会用等比例复刻的该类设施展示传统取水工艺的机械原理。从结构设计逻辑来看，整体分为井身、支撑支架、遮雨棚、辘轳提水机构四个核心部分，井身采用块石垒砌的圆筒形结构，垒砌时每一层石块错缝排布，既保证井壁的结构强度，避免井壁土体坍塌，也能模拟传统石井的砌筑质感，井身上沿做了加厚的石质井圈，高出地面一定高度，一方面可以防止地面径流的杂物、污水灌入井内污染水源，另一方面也能作为取水时的放置台面，方便临时搁置取水容器。

　　支撑支架采用两根竖向实木方柱作为主承重结构，立柱底部直接嵌入井身外侧的石砌基础内，保证整体支架的抗倾覆稳定性，立柱顶部承接遮雨棚的主梁结构，中部预留安装位固定辘轳的横轴。遮雨棚采用单坡斜顶设计，棚面由多块等宽的实木板材拼接而成，板材下端做圆弧收边，既可以引导雨水顺着棚面边缘滴落，避免雨水直接淋入井内或者打湿辘轳的木质构件造成腐朽，也能弱化硬质板材的生硬感，匹配传统民俗构件的视觉特征，棚顶的挑出长度覆盖整个辘轳操作区域与井身上部，保证雨天操作时人员与核心构件不会被直淋。辘轳提水机构是整个设施的核心功能部件，横轴采用硬质实木车削而成，两端穿过支架立柱的预留孔位，转动配合处做了光滑打磨处理，减少转动时的摩擦阻力，横轴中部缠绕粗质提水绳索，

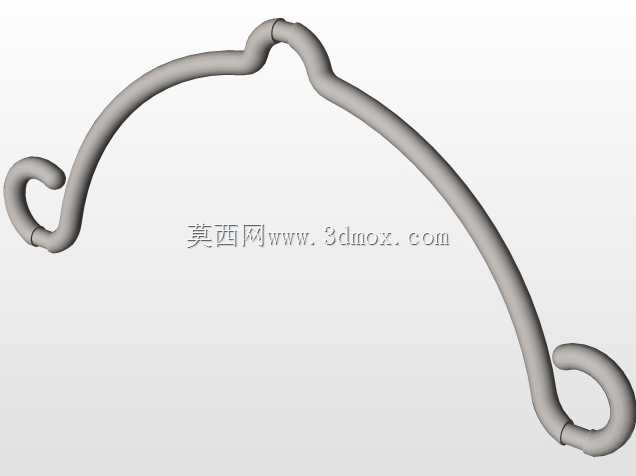

　　绳索末端连接木质水桶，横轴一端安装手摇曲柄，曲柄的握持部分做了圆弧过渡，符合人手握持的操作姿态，摇转曲柄时可以通过横轴的转动将绳索缠绕在轴身上，平稳将盛满水的水桶从井内提升上来，相比直接用绳索提拉，辘轳的轮轴结构可以大幅降低提水时的施力强度，单人即可完成深井取水操作。从安装边界来看，整个设施的占地范围以井身外径为基准，支架与遮雨棚的外轮廓不超出井身外侧太多，安装时需要提前做好井身下方的土体加固，避免长期使用过程中出现不均匀沉降导致支架倾斜，井圈的安装高度需要高于周边地面铺装层，保证排水坡度朝向远离井口的方向，避免地面积水倒灌。设计过程中针对木质构件的长期使用场景，在结构衔接处都预留了微小的伸缩余量，

　　避免温湿度变化导致木材胀缩出现构件卡滞或者开裂，石砌井身的块石拼接缝隙也做了凹凸配合的结构设计，既还原传统干砌石的外观，也能保证模型装配时的定位精度，不会出现块石错位脱落的问题。这类结构在当下的应用场景中，除了实景复刻的功能性使用，更多是作为微缩景观、场景建模的民俗元素使用，设计时既保留了传统石井的外观辨识度，也对各个部件的装配关系做了合理化梳理，每个构件都可以单独拆分，方便后续根据不同场景需求调整材质或者修改局部尺寸，比如适配不同比例的景观场景时，可以等比例缩放整体结构，各个部件的配合公差不会因为缩放出现装配干涉。
