矿山窄轨运输小火车及环形轨道设计

　　这套窄轨小火车运输系统的三维设计，最初是针对地下矿山中段平巷的零散矿料转运需求做的方案，区别于大载重量的干线矿用机车，这类小型编组更适配断面狭窄、转弯半径受限的采区联络巷，也可移植到小型露天采石场的短距离驳运、厂区散料倒运、主题乐园观光动线搭建等场景，核心是解决小空间内的连续物料或人员输送问题。

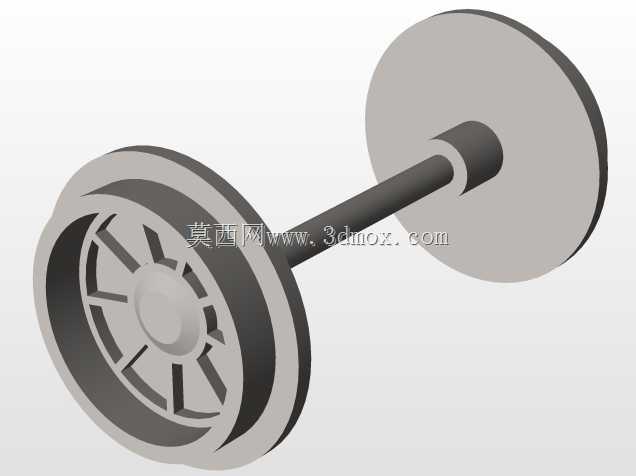

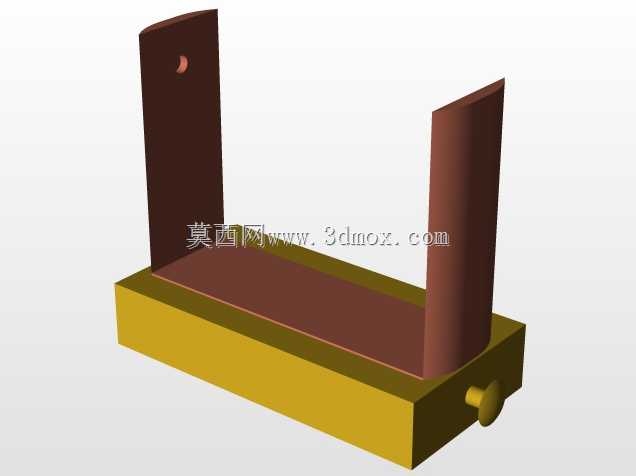

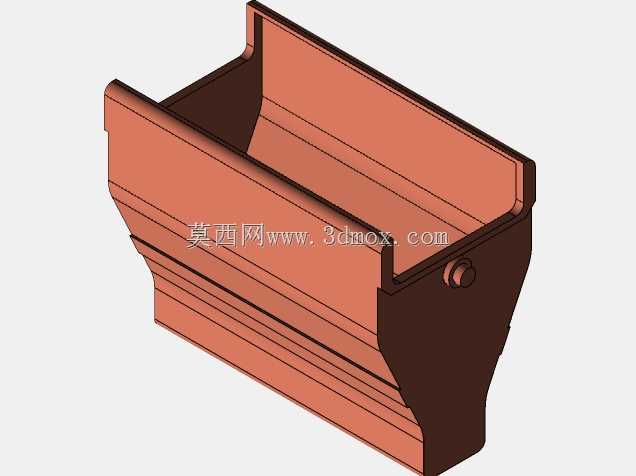

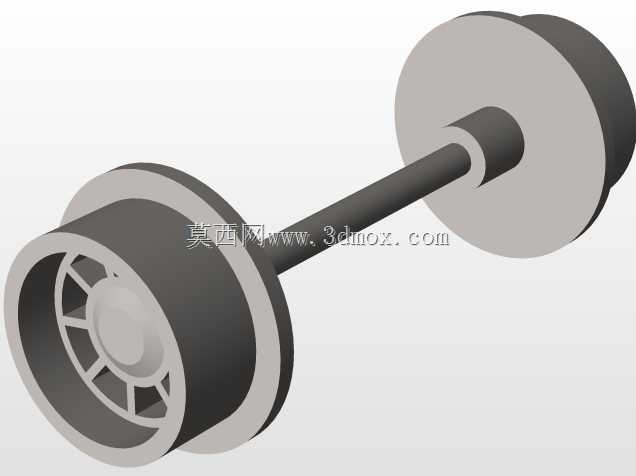

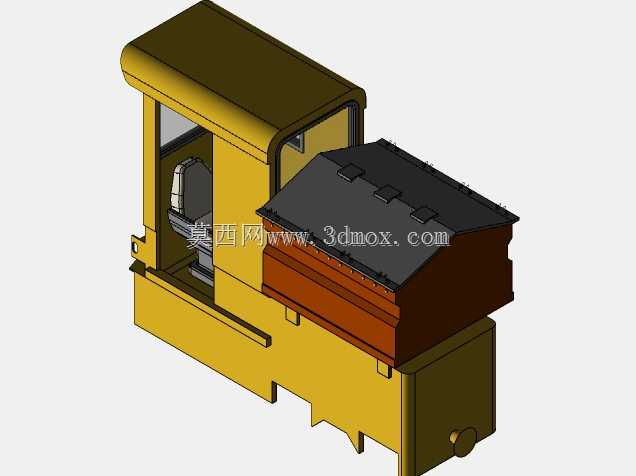

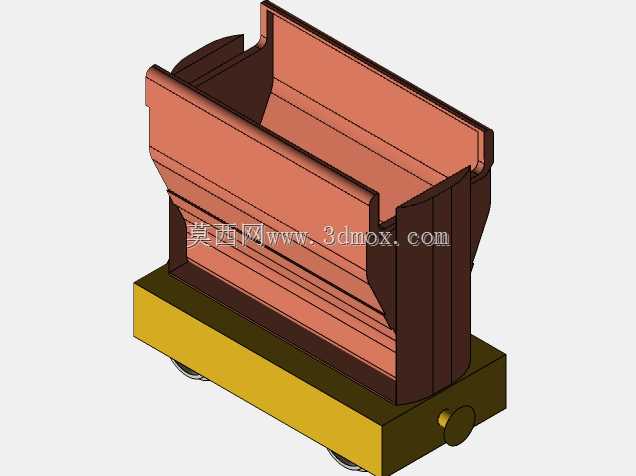

　　从功能特性来看，编组两端都设置了操控驾驶室，省去了窄道内机车调头的繁琐流程，操作人员可在任意一端完成行进操控，适配环形、往复式等多种轨道布设形式；每节矿车采用敞口式厢体设计，厢体边缘做了加厚卷边处理，既可以提升装料时的抗冲击性能，也方便配合小型翻料机构完成单侧或双侧卸料，厢体底部与转向架的连接位置预留了锁止卡扣，可根据运输需求灵活增减编组车厢数量，适配不同的运力要求。机车动力舱的布局做了重心下沉设计，将配重块、动力输出单元都布置在车架下部位置，降低整车重心，在小半径弯道行驶时可大幅降低侧翻风险，轮对与轨道的接触踏面做了1:20的锥度设计，匹配轨道的轨距参数，过弯时轮对可自动调整径向位置，减少轮缘与轨道侧面的硬摩擦，降低运行阻力与部件磨损。

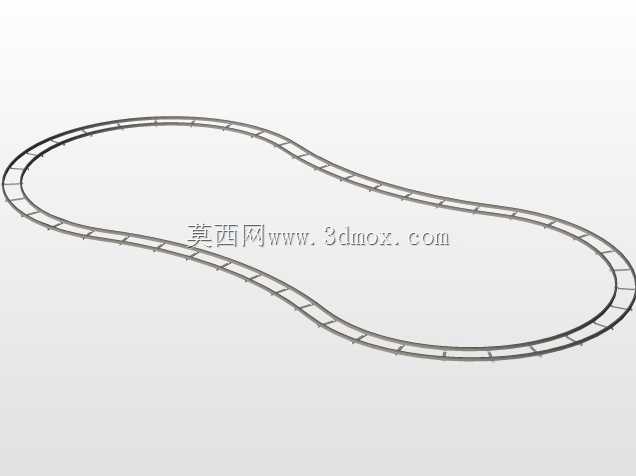

　　设计过程中最先敲定的是轨道的最小转弯半径参数，结合窄轨机车的轴距、轮对内侧距参数，反复校核轮缘与轨道的间隙，避免过弯时出现卡轨、脱轨问题；轨道采用标准轻轨截面建模，轨枕的间距根据路基承载能力做了等距排布，每段轨道的连接位置预留了鱼尾板安装位，可直接导出工程图用于现场轨道铺设的下料施工。机车与矿车的连接采用插销式车钩，车钩的垂直方向预留了一定的活动旷量，可适配轨道铺设时的小幅高低差，避免编组通过轨道接缝、小幅坡道时出现车钩受力断裂的问题。

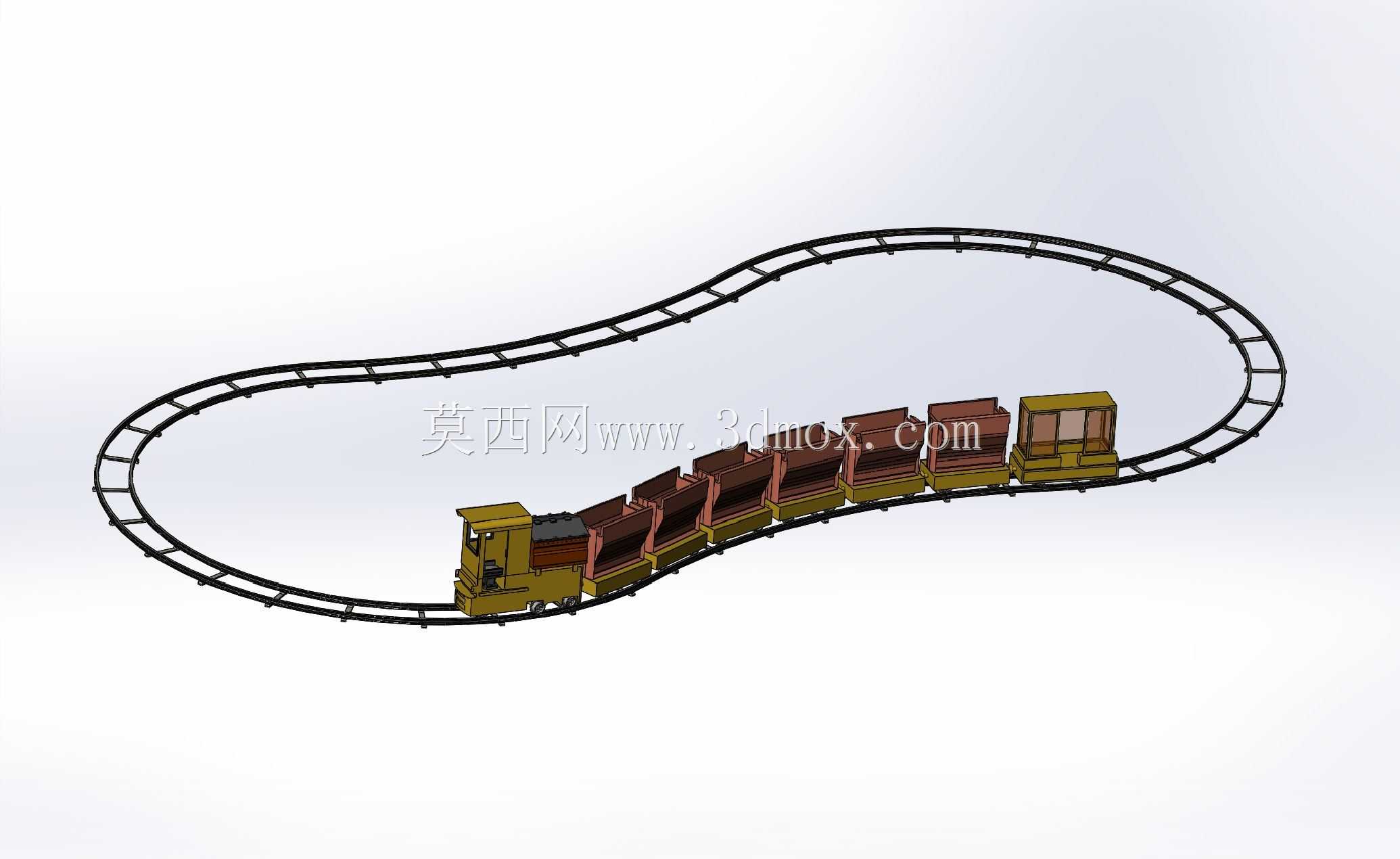

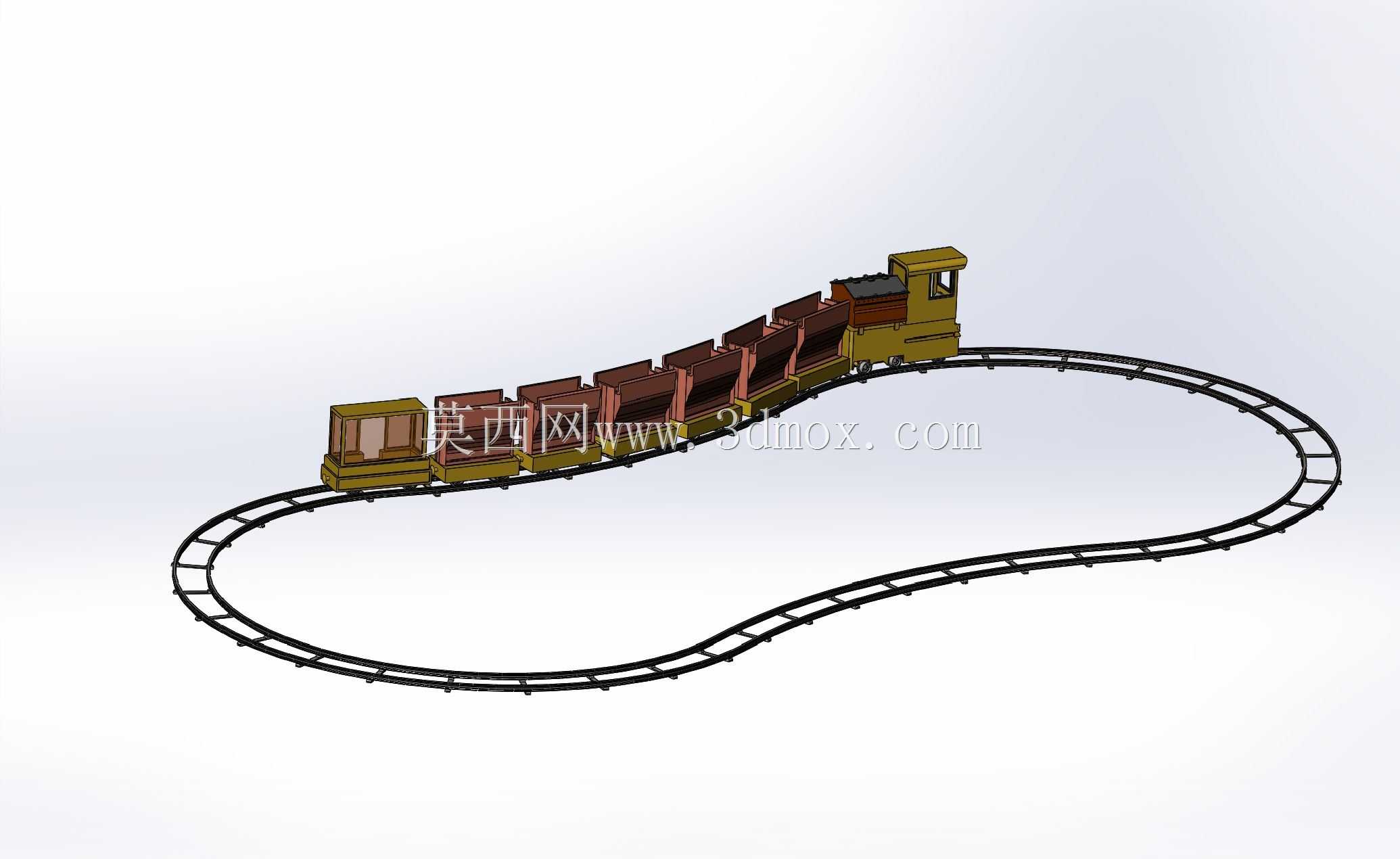

　　外形尺寸与安装边界方面，整套环形轨道的闭合环向尺寸可根据使用场地的实际大小做等比例缩放，基础版模型的单环轨道占地长度约6米、宽度约2.8米，适配小型室内展陈、厂区短距运输的空间需求；机车本体的宽度控制在0.6米以内，高度不超过0.7米，可顺利通过净断面1.2米×1.2米的狭窄巷道，单节矿车的额定载重在常规工况下可满足0.5立方米散料的运输需求，整列车编组长度控制在3.2米以内，在环形轨道上运行时不会出现首尾干涉问题。建模过程中对所有运动部件都做了装配干涉检查，轮对与轴承座的配合间隙、转向架与车架的回转间隙、车钩的连接活动范围都做了参数化设置，后续调整轨距、载重参数时可直接修改对应参数完成方案迭代，不需要重新搭建基础模型。另外针对不同应用场景的适配需求，模型里预留了动力单元的替换接口，若用于观光场景可将矿车敞口厢体替换为带座椅的封闭客厢，若用于厂区防爆场景可将动力模块替换为防爆型动力单元，不需要对底盘、走行部做结构性修改，可大幅缩短不同场景下的方案改型周期。
