网球主题纪念奖杯摆件三维结构设计

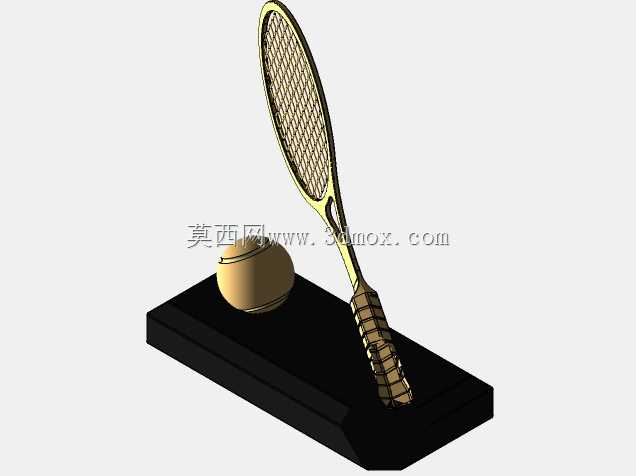

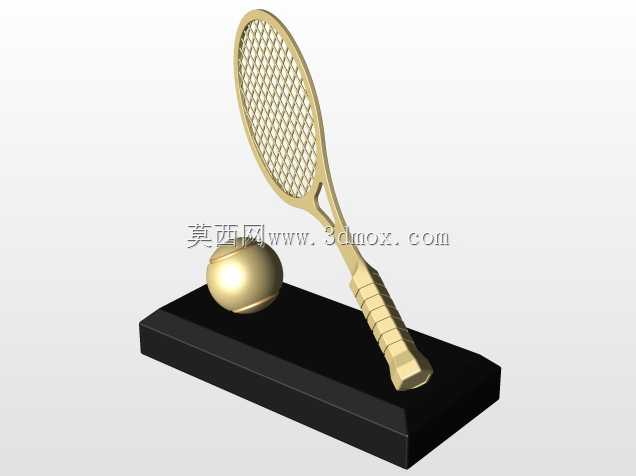

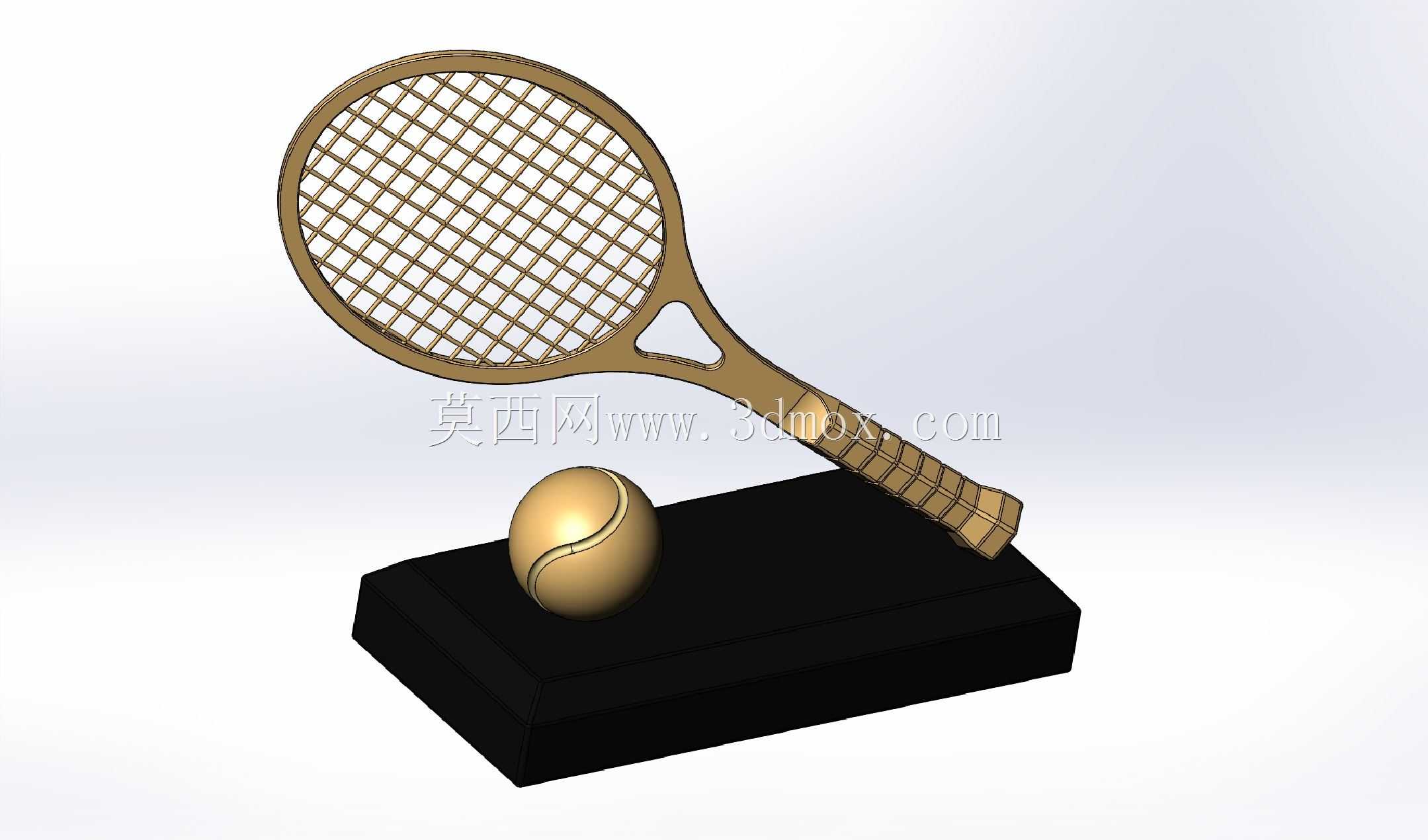

　　这款网球主题纪念摆件的结构设计，核心围绕体育赛事颁奖、体育场馆陈列、网球周边收藏三类核心场景展开，区别于常规金属冲压成型的简易奖杯，整体采用分体式装配结构，可适配不同加工工艺的落地需求。从结构拆分来看，整个摆件分为底座、网球造型件、网球拍造型件三个独立装配单元，各单元之间采用定位柱加粘接面的组合固定方式，既可以满足3D打印快速成型的小批量定制需求，也可以适配注塑开模后的批量生产要求，无需额外设计复杂的卡扣或螺纹连接结构，降低装配环节的人工成本。

　　底座部分采用直角梯形的块体结构，底部预留1.2mm深度的防滑垫安装槽，可粘贴橡胶防滑垫避免放置时刮伤桌面，底座上表面对应网球、球拍的安装位置分别设计了直径8mm的定位凸台，凸台高度2mm，与两个造型件底部的定位孔采用间隙配合，装配时涂覆结构胶即可实现牢固连接，无需额外紧固件。底座的外形尺寸控制在长180mm、宽100mm、高35mm的范围内，整体重量控制在800g左右，既保证放置时的稳定性，也不会因为过重导致搬运不便，适配常规的颁奖台、展示柜层板的承重边界，常规20mm厚度的密度板展架即可稳定承载，无需额外加固支撑。

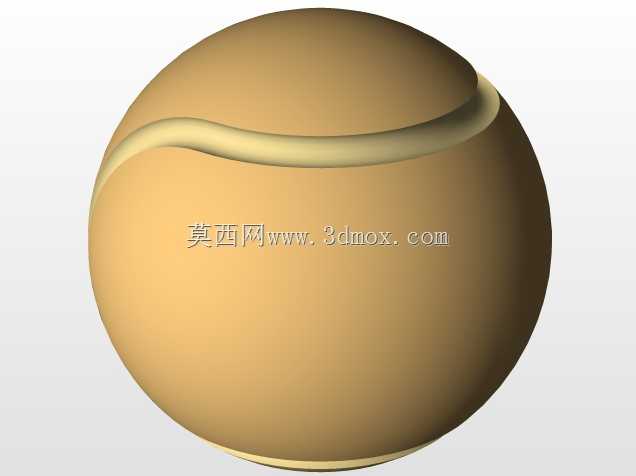

　　网球造型件采用等比例缩小的真实网球结构，直径设置为60mm，表面还原网球的接缝凹槽结构，凹槽深度0.8mm，既可以在后期表面处理时模拟真实网球的纹理质感，也不会因为凹槽过深导致注塑成型时出现脱模困难、积尘难清理的问题。网球造型件底部设计了与底座凸台匹配的定位孔，安装后整体突出底座上表面58mm，重心落在底座的中心投影范围内，不会出现侧翻风险。

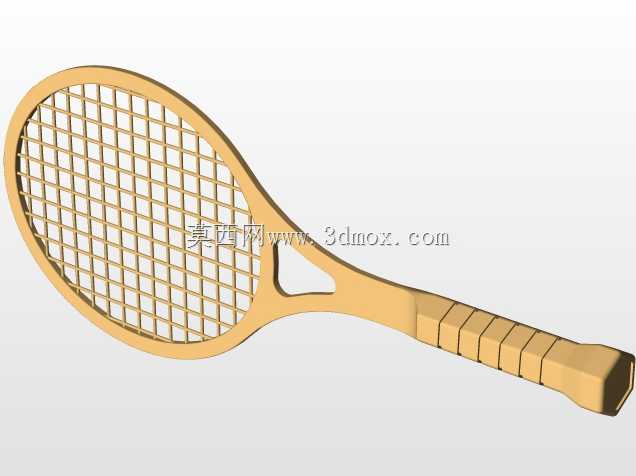

　　网球拍造型件参考专业碳素网球拍的比例进行缩放设计，整体长度设置为220mm，拍框部分采用椭圆形结构，长轴120mm、短轴90mm，拍框截面为带圆角的矩形，厚度8mm，拍线部分采用网格状的一体化结构，线径2mm，网格间距10mm，区别于真实球拍的穿线结构，模型的拍线与拍框为一体化设计，既降低了建模与加工的复杂度，也避免了细小结构在运输、摆放过程中出现断裂的问题。拍柄部分还原了真实球拍的握把缠绕纹理，纹理深度1mm，可提升后期做表面仿真处理时的质感，拍柄底部设置定位孔，安装后拍柄整体贴合底座上表面，拍面倾斜角度设置为32度，既保证视觉上的舒展感，也让整个摆件的重心始终落在底座的支撑范围内，无需额外增加配重块即可实现稳定放置。

　　从设计思路上，这款摆件没有采用夸张的造型变形，所有结构比例都参考真实网球装备的尺寸进行等比例缩放，同时兼顾了不同加工工艺的可行性：如果采用树脂3D打印制作，所有壁厚都设置在2mm以上，最小的拍线结构直径2mm，满足FDM与光固化打印的最小成型壁厚要求，不会出现打印失败的问题；如果采用锌合金压铸制作金属质感的奖杯，所有结构的脱模斜度都设置在1.5度以上，没有倒扣结构，无需设计复杂的抽芯滑块，可有效降低开模成本；如果采用亚克力或实木加工，所有曲面都采用可通过三轴铣削加工的平缓曲面，无需五轴设备即可完成加工，适配不同加工条件的生产需求。

　　在实际应用场景中，这款摆件既可以作为业余网球赛事的冠亚季军奖杯，通过在底座正面预留的激光雕刻区域刻印赛事名称、获奖信息即可直接使用，也可以作为网球俱乐部的周边纪念礼品，或是体育主题空间的装饰摆件，整体结构没有尖锐棱角，所有边角都做了R1.5mm的圆角处理，日常摆放擦拭时不会划伤手部，也不会因为轻微磕碰出现结构崩裂的问题。针对陈列场景的需求，整个摆件的视觉重心高度控制在160mm左右，适配常规展示柜的层间高度，不会出现高度过高无法放入展柜的问题，同时拍面的倾斜角度经过调整，在常规站立视角下可以完整看到拍面、网球与底座的整体造型，不会出现结构遮挡的问题。
