手持便携四通道微型数字示波器结构

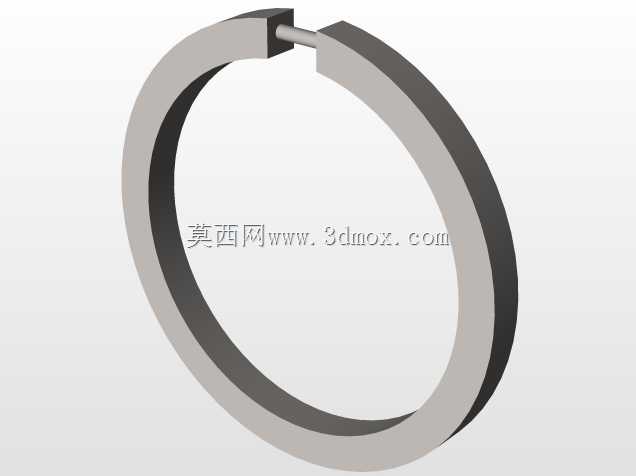

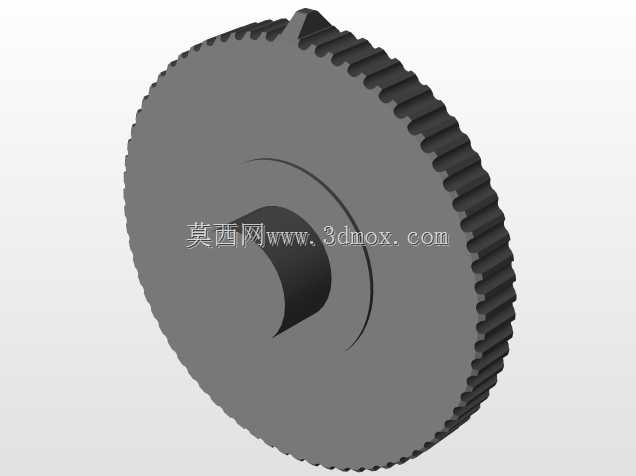

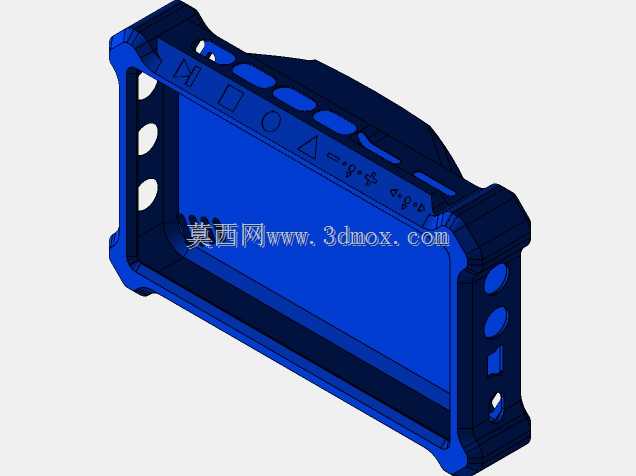

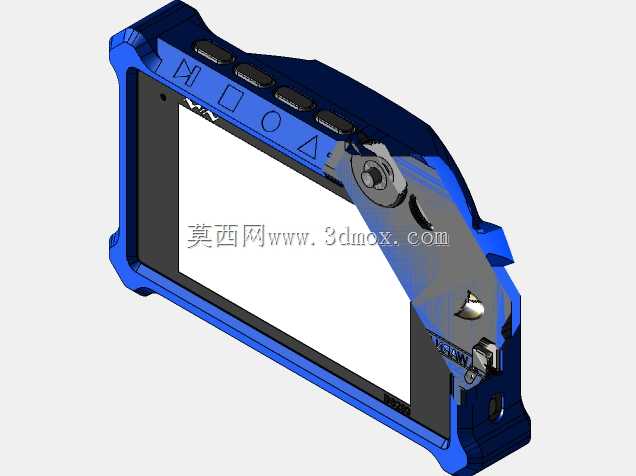

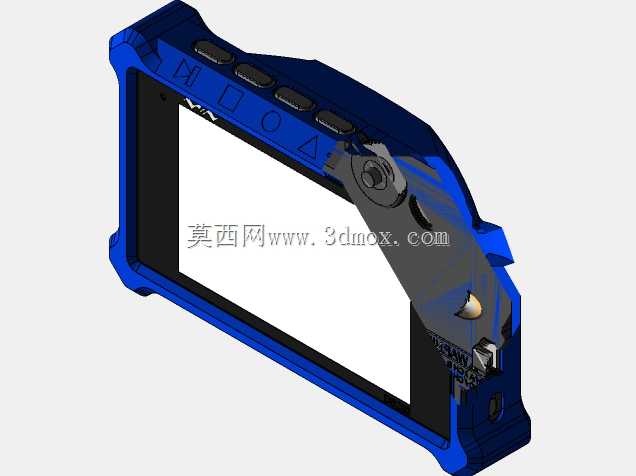

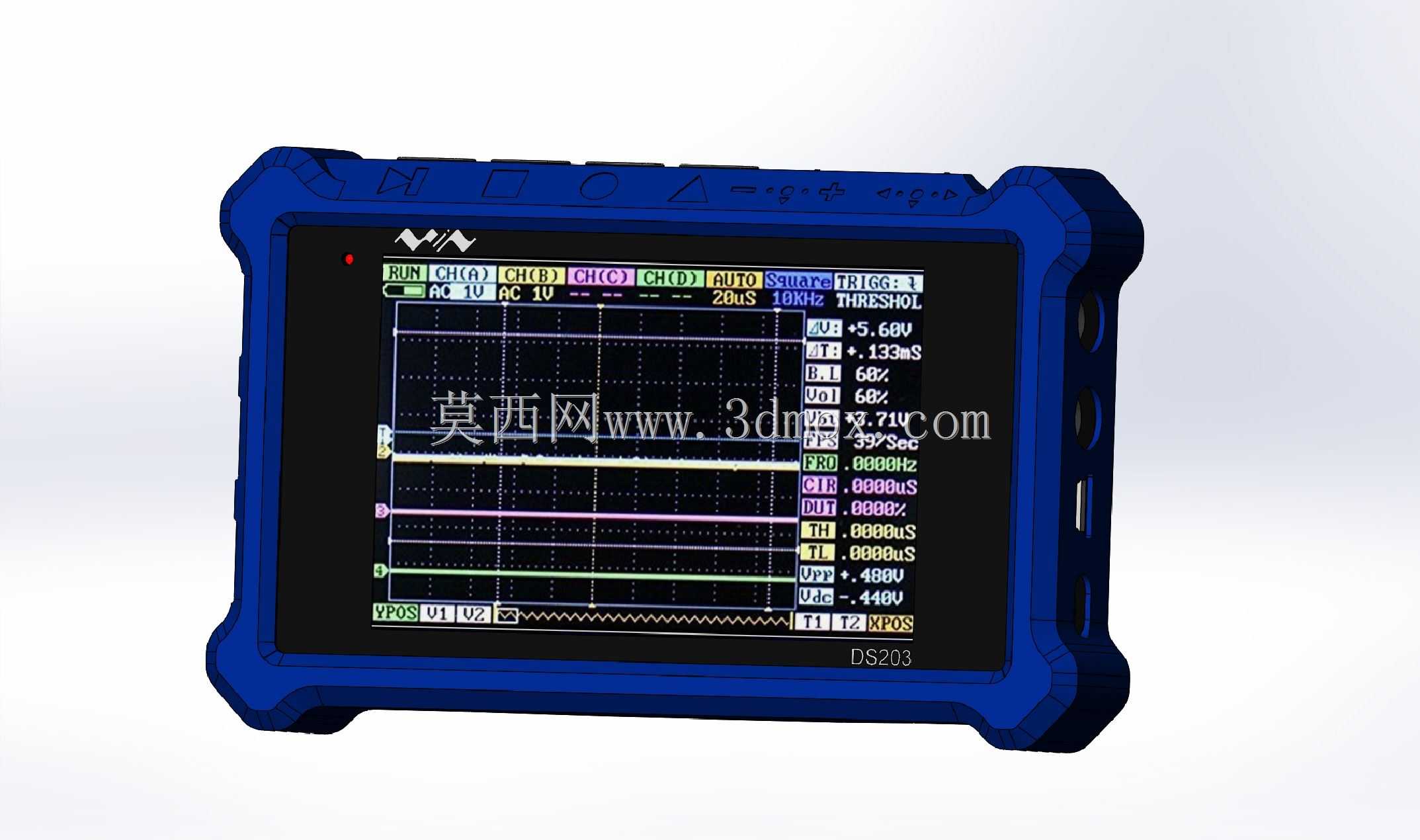

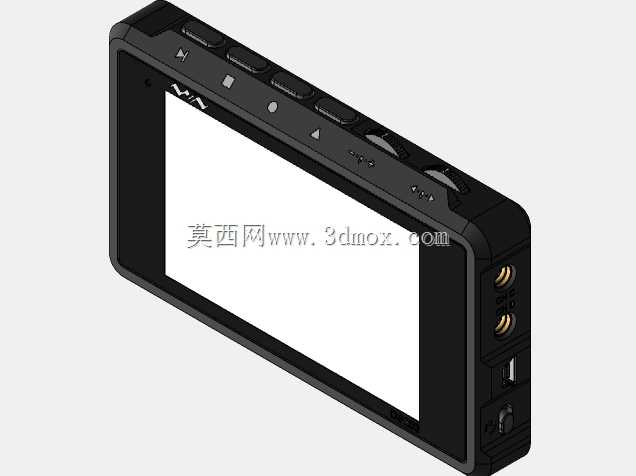

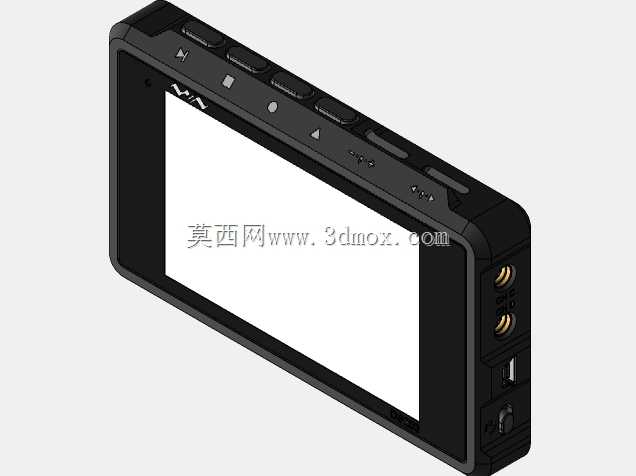

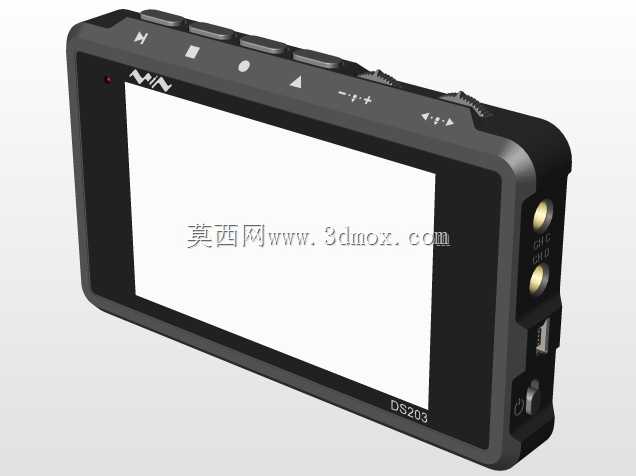

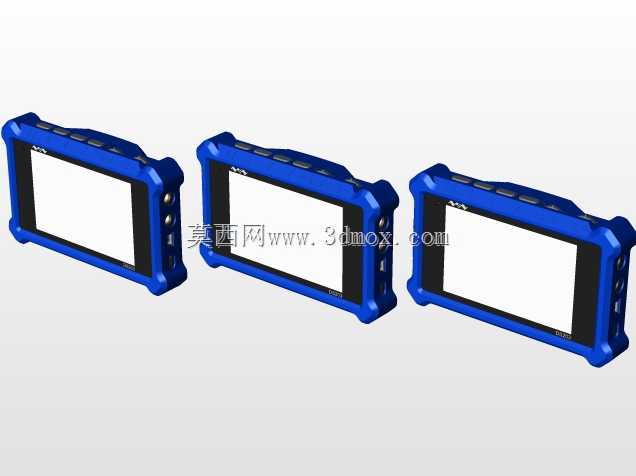

　　这款手持微型示波器的结构设计，完全围绕外场便携检测的核心需求展开，区别于台式示波器的固定工位使用逻辑，整机采用全包覆抗摔壳体结构，边角做了大弧度加厚防撞设计，能够适配户外通讯基站检修、工业现场电路排故、嵌入式开发板现场调试等多场景的复杂使用环境，避免日常携带、临时放置过程中的磕碰损伤内部核心采样板卡。从功能布局来看，正面整块区域预留了TFT彩屏安装位，屏幕下方的操作按键区采用分区排布逻辑，通道切换、时基调整、触发阈值设置、垂直灵敏度调节的按键按操作频率做了区域划分，高频操作的按键布置在右手拇指自然覆盖的区域，减少单手握持时的操作移位，提升长时间检测的操作流畅度。壳体侧面预留了USB通讯接口、通道信号输入接口的安装位，

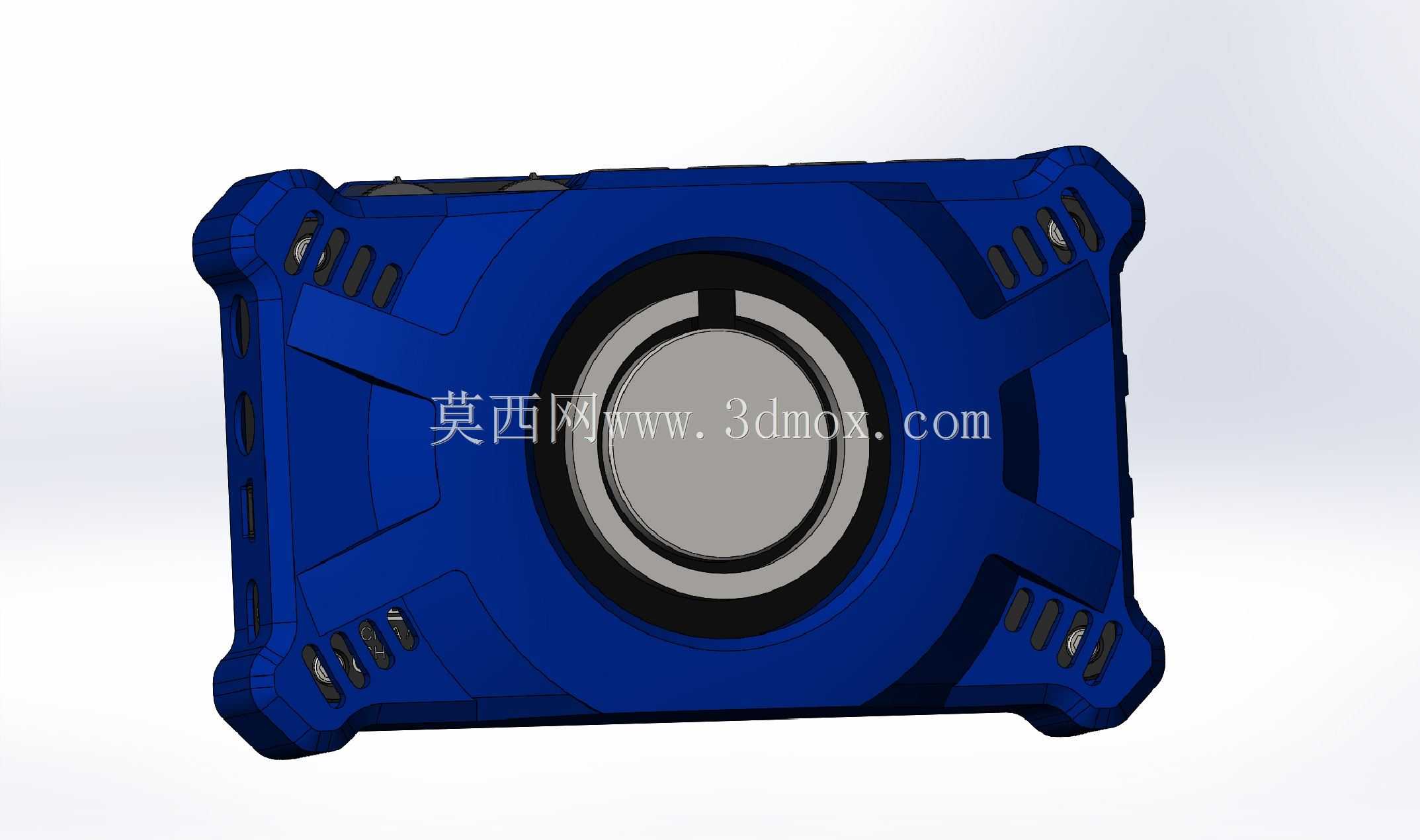

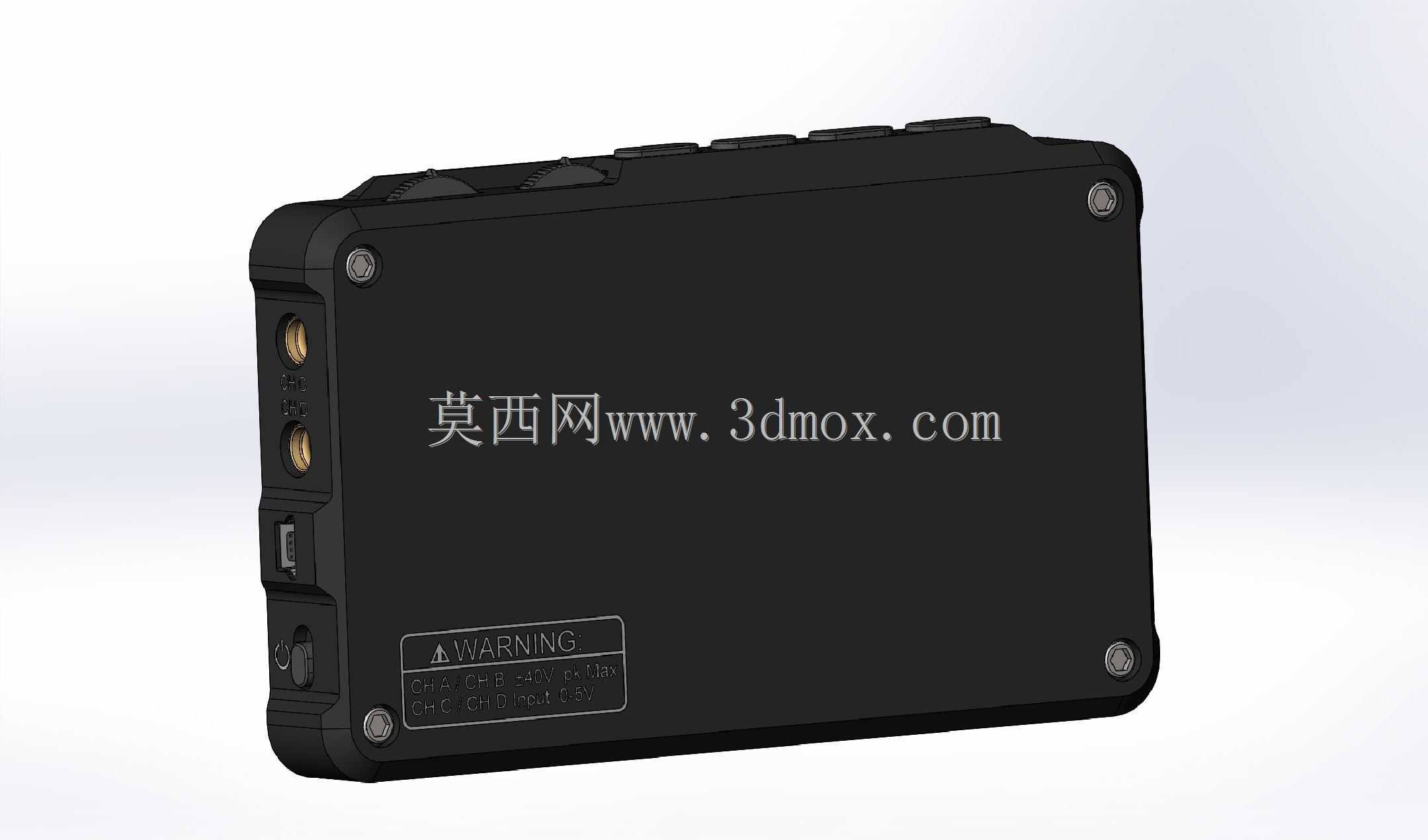

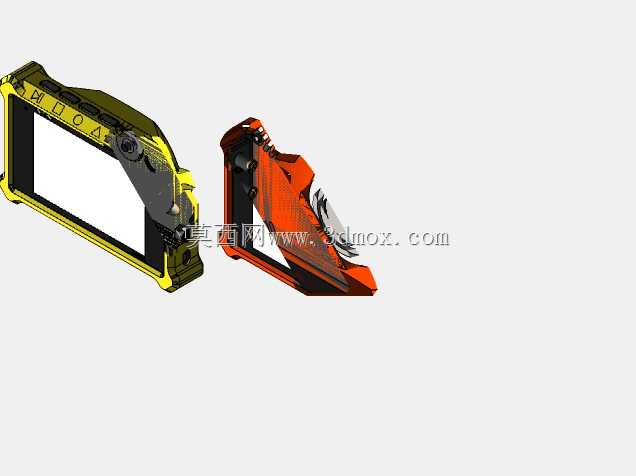

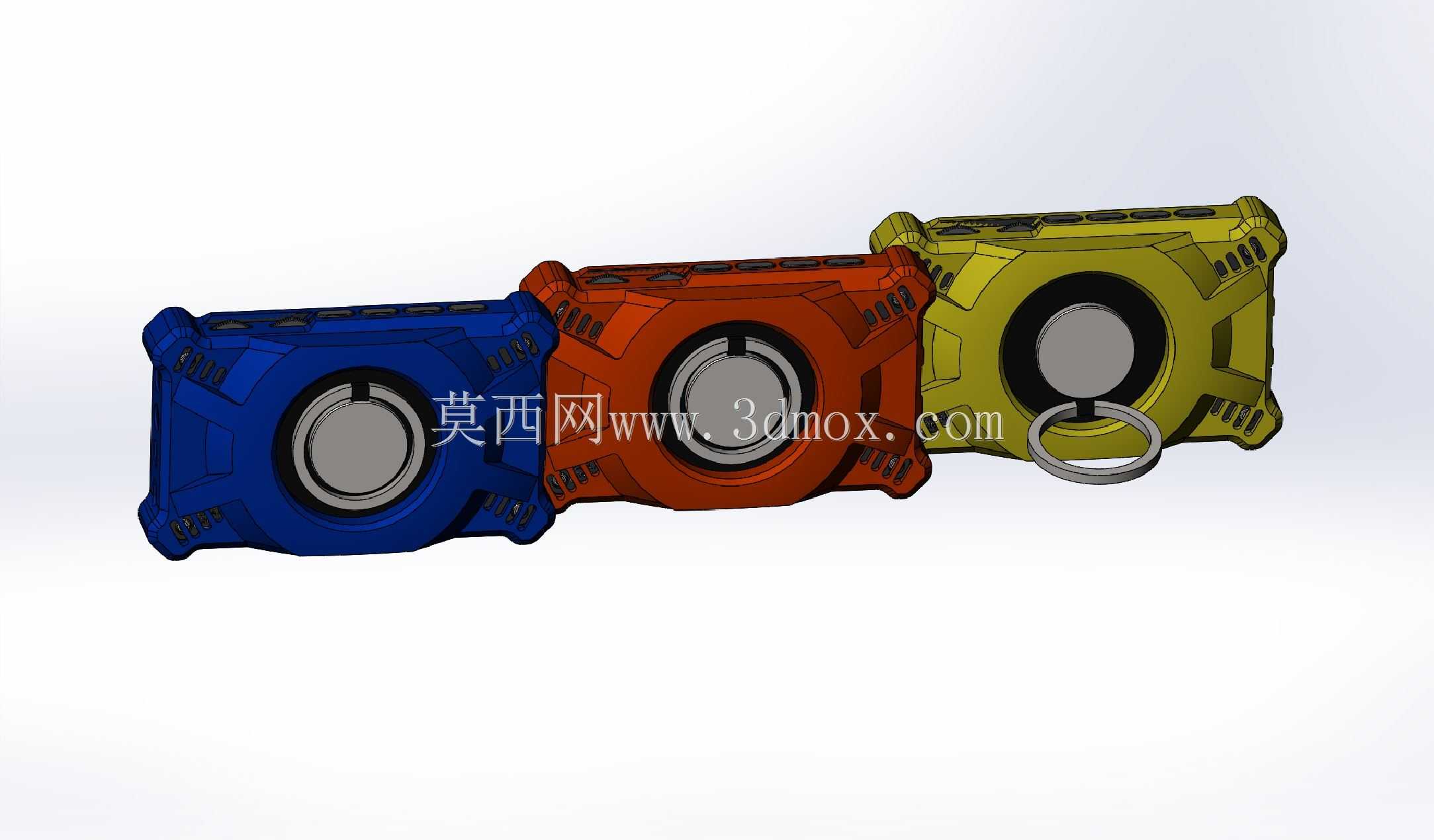

　　接口处做了内凹的防护边设计，避免外接插头受侧向力出现焊盘脱落的问题，同时接口位置避开了手持握持的受力区域，插接线材时不会干扰持握稳定性。内部结构采用分层堆叠设计，最外层是抗冲击的工程塑料外壳，中间层是屏蔽金属衬层，既可以隔绝外部电磁干扰对小信号采样的精度影响，也能为内部的采样电路板、主控板、供电电池提供刚性支撑，最内层的核心板卡通过减震泡棉与衬层连接，抵消跌落时的冲击载荷，避免板卡上的精密采样芯片、晶振元件受震动失效。从安装边界来看，整机厚度控制在单手握持的舒适范围内，宽度适配成年男性手掌的开合尺度，背部做了微弧面的贴合设计，长时间持握不会出现硌手的问题，整机重量分配向掌心侧偏移，减少手持时的下坠感。在功能实现层面，

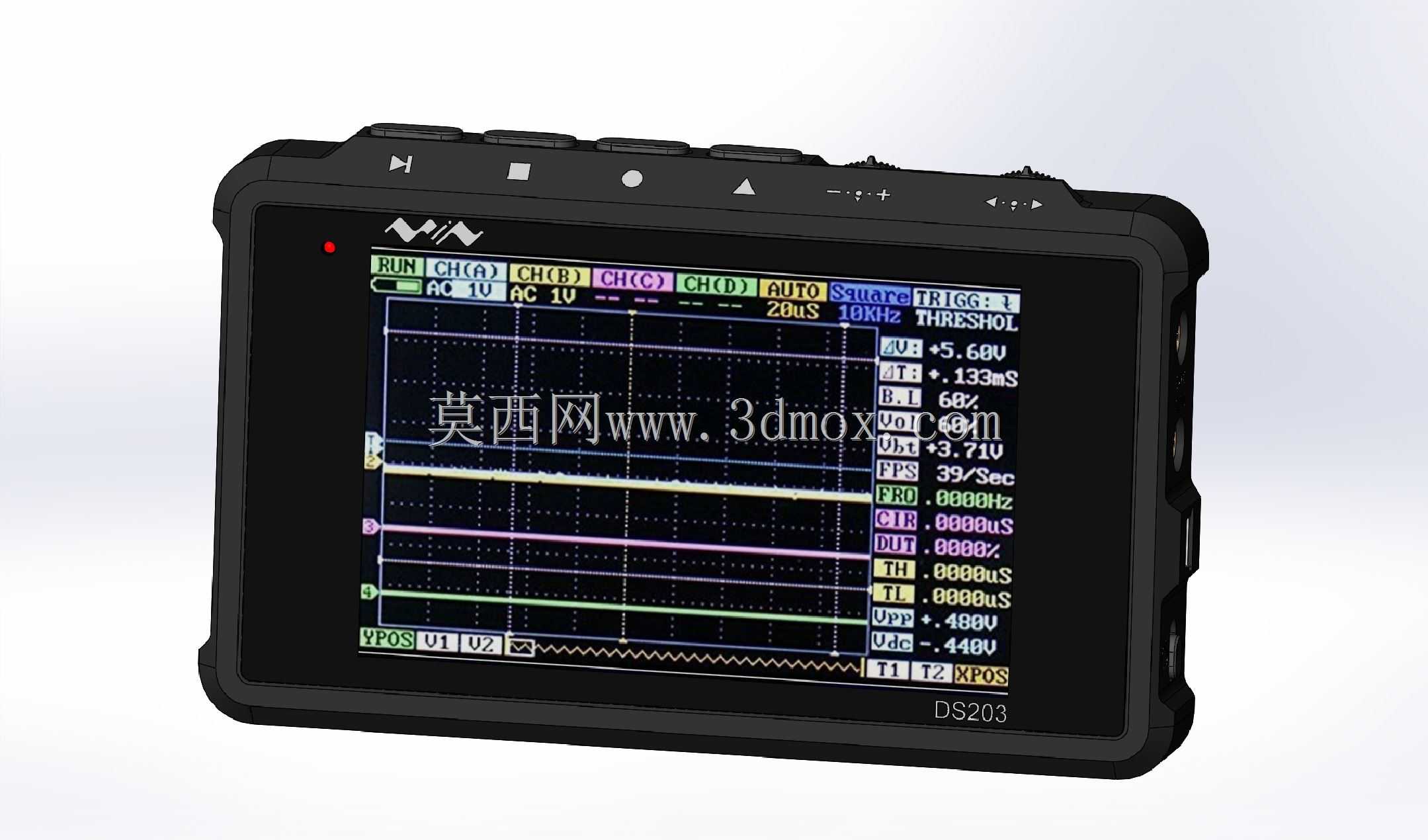

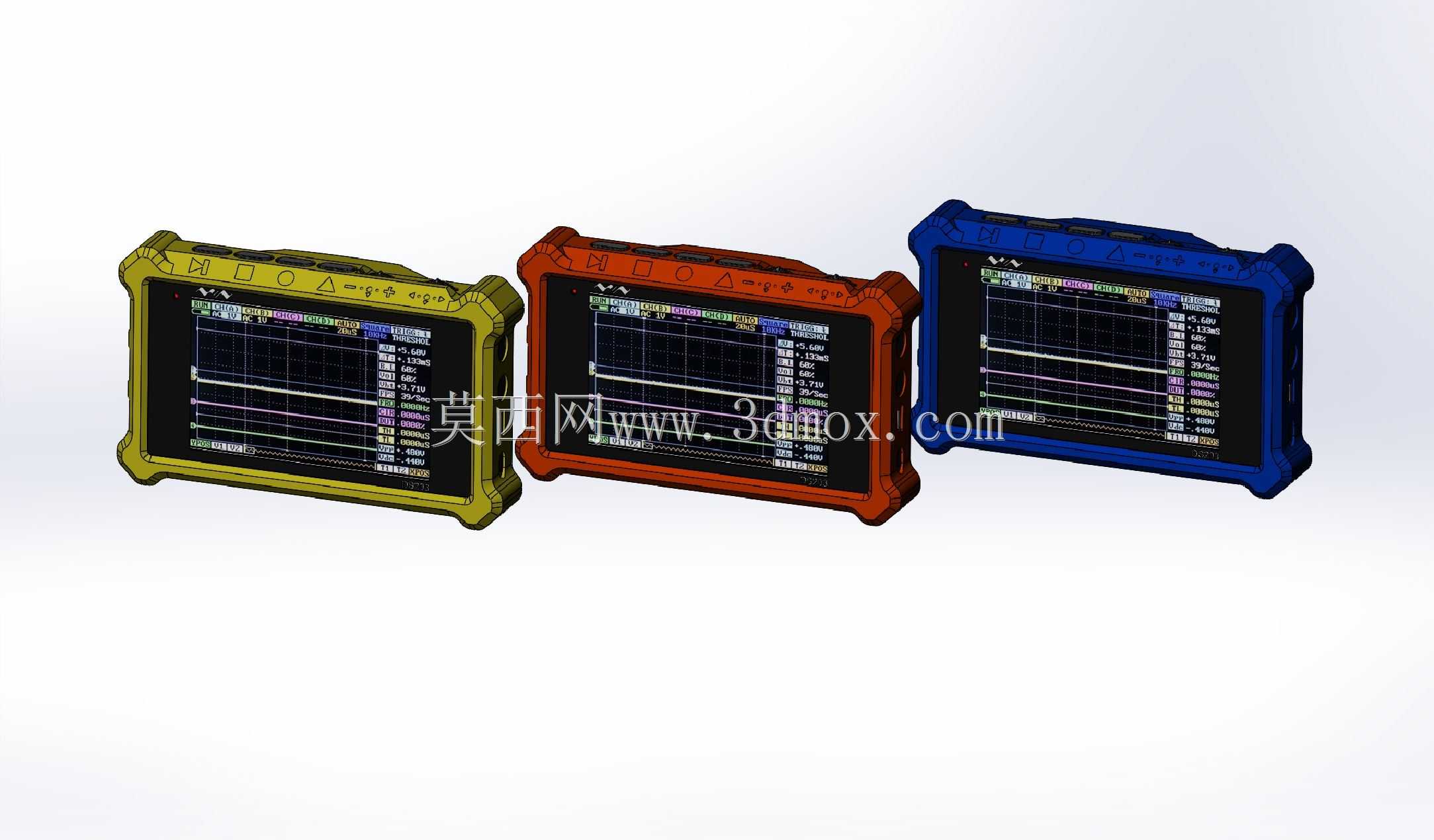

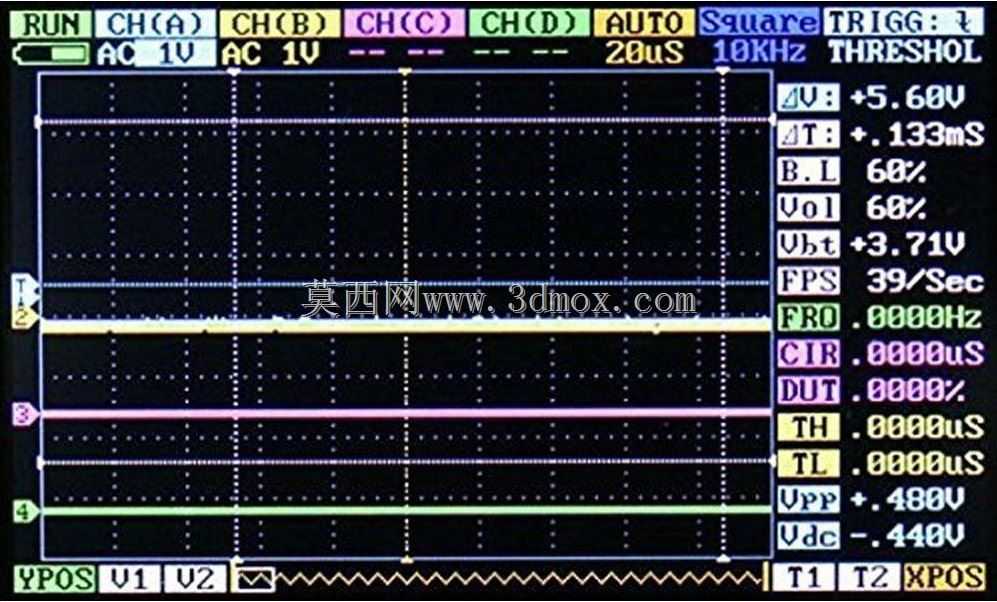

　　这款四通道示波器支持多通道信号同步采样，能够同时捕获多路数字、模拟信号的波形，适配单片机开发时的IO口时序检测、通讯总线信号质量分析、电源纹波测量等常见检测需求，屏幕显示区域做了防眩光的表面处理，户外强光下也能清晰辨识波形参数，界面布局将通道状态、时基参数、触发阈值、电压标尺等核心信息固定在屏幕边缘区域，中间大区域留给波形显示，避免参数信息遮挡波形观测区域。壳体的按键采用一体化硅胶按键设计，按键与壳体之间无外露缝隙，能够抵御现场检测时的灰尘、少量泼溅液体侵入内部，提升恶劣工况下的使用可靠性，电池仓采用快拆结构设计，无需额外工具即可更换备用电池，满足长时间外场作业的续航需求。在结构细节上，屏幕周边的壳体高出屏幕表面0.8mm左右，

　　即使屏幕朝下平放在工作台面，也不会出现屏幕表面直接摩擦台面的问题，保护屏幕防刮涂层不被磨损。侧边的散热孔采用错位开孔设计，既可以保证内部主控芯片、采样芯片工作时的热量自然散出，也能避免外界的金属碎屑、水滴直接顺着开孔落到内部电路板上，降低短路风险。这款设备的结构设计没有追求冗余的功能堆叠，所有的结构细节都围绕便携检测场景下的可靠性、操作便利性展开，平衡了设备性能、手持舒适度、抗造性三者的关系，能够覆盖从电子研发实验室到工业现场、户外通讯运维等多场景的波形测量需求，对于需要频繁移动作业的电子调试、通讯运维人员来说，这种紧凑的结构设计既降低了携带负担，也能满足绝大多数常规测量场景的功能需求，不需要额外携带笨重的台式设备即可完成常见的电路检测、信号分析工作。
