ZoomH1n手持便携录音设备结构建模

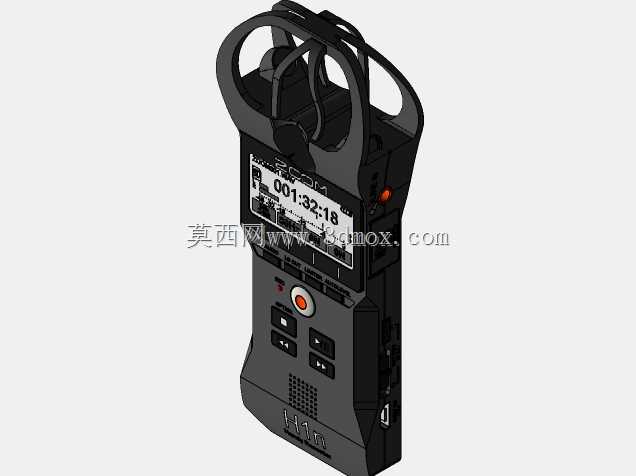

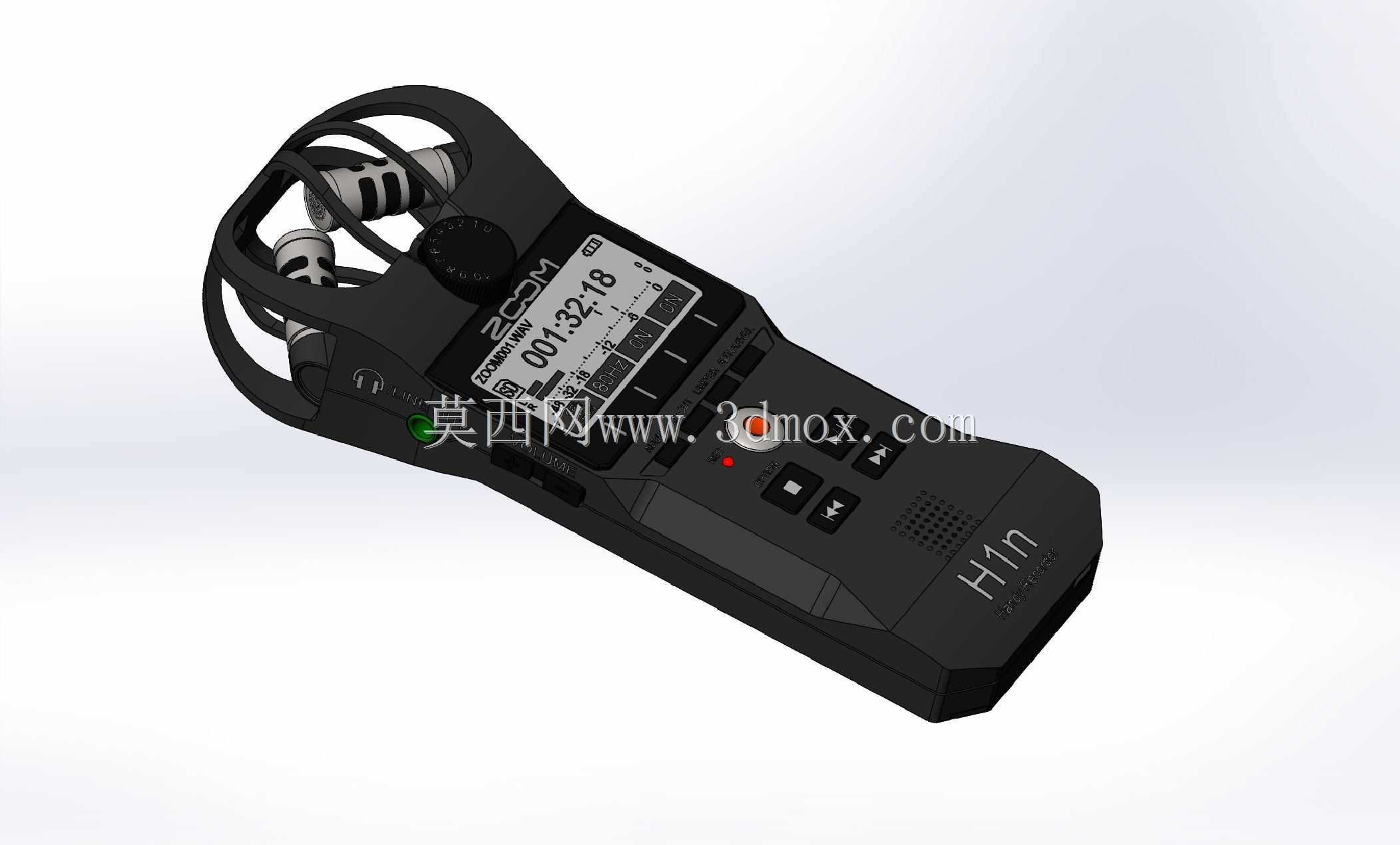

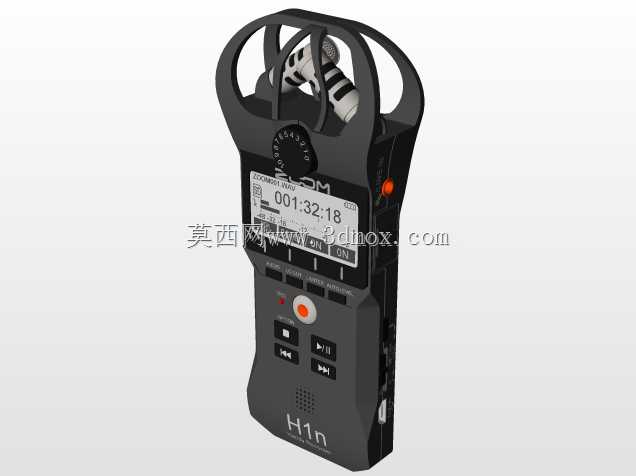

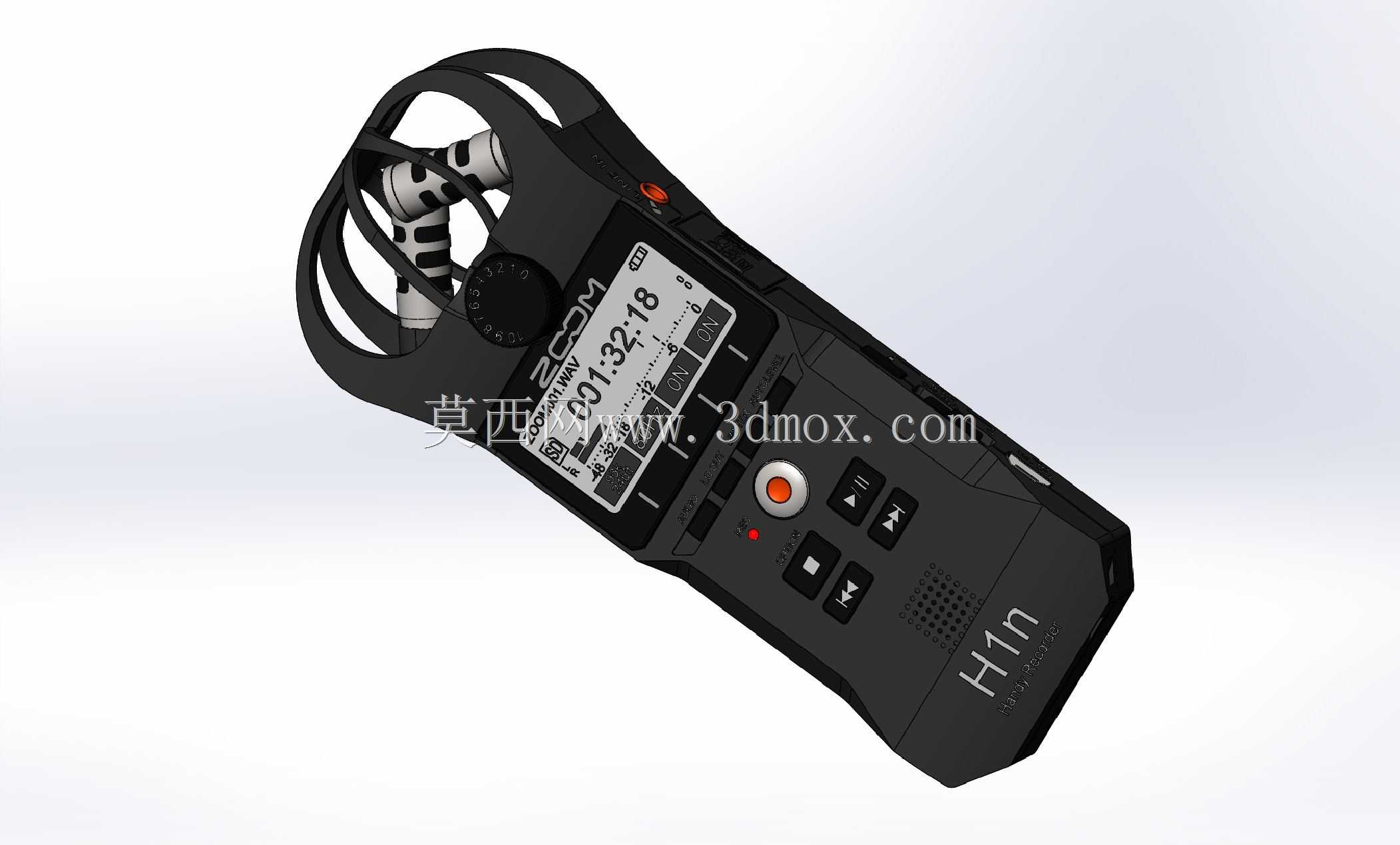

　　本次建模还原的Zoom H1n手持录音设备，核心面向户外同期声采集、播客录制、课堂录音、小型演出收音等多场景使用需求，结构设计完全贴合手持操作的人机工程逻辑。从实际使用场景出发，这类便携录音设备需要兼顾单手握持的稳定性、操作按键的盲操便利性，以及收音模块的无遮挡拾音需求，建模过程中首先对整机的握持轮廓做了精准还原：机身下半部分做了微收的弧面处理，贴合手掌虎口的自然弯曲弧度，长时间握持不会产生硌手的异物感，整机重量分布偏向拾音端一侧，手持时自然形成拾音头朝上的姿态，无需刻意调整角度即可对准声源方向。

　　设备顶部的X/Y制式立体声拾音麦架是结构设计的核心部分，建模时还原了麦架的镂空防护笼结构，该结构一方面可以避免手持过程中手指误触拾音单元造成摩擦杂音，另一方面能在设备意外跌落时形成缓冲防护，避免拾音振膜受到直接冲击；两个拾音单元呈90度交叉布置，夹角位置做了精准的限位结构，保证左右声道的拾音范围覆盖120度的声场区间，不会出现声道串扰或者声场偏移的问题。机身正面的操作区域按照使用频率做了分区布置：最上方是带背光的段码显示屏，屏幕倾斜角度设置为15度，手持状态下视线自然下垂即可看清屏幕显示的电平、电量、录制时长等参数，无需刻意转动手腕调整视角；屏幕下方的功能按键做了不同的凸起高度区分，录制键为红色标识且凸起高度最高，盲操时仅凭触感即可快速定位，避免误触其他按键，播放、快进快退、音量调节按键按照操作逻辑呈阵列排布，按键之间留足2mm的间隙，戴薄手套操作时也不会出现连按的问题。

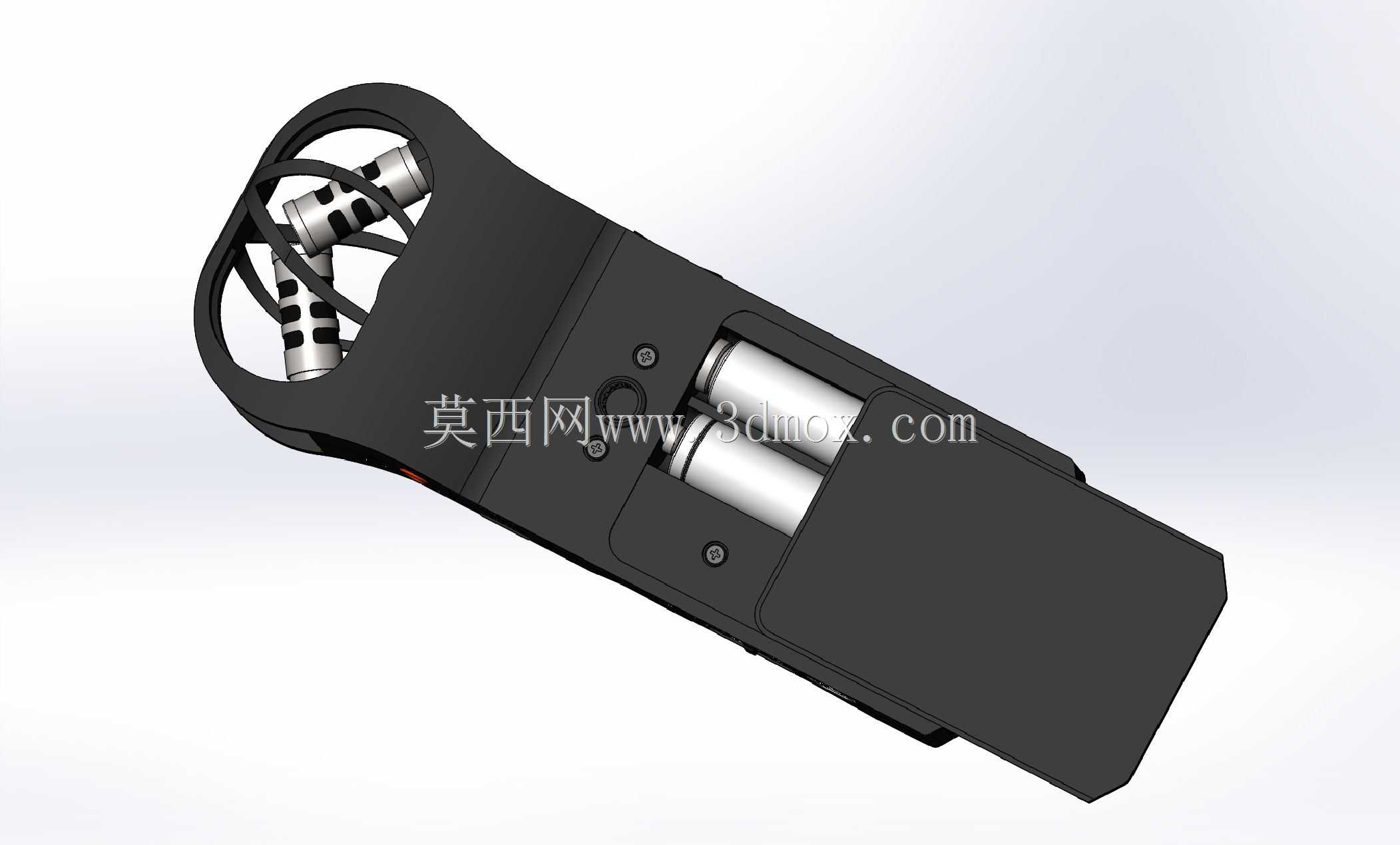

　　机身侧面预留了TF卡插槽、USB数据接口以及3.5mm耳机监听接口，接口位置做了内凹处理，插接数据线或者耳机时不会突出机身轮廓，放置在桌面时不会因为接口凸起造成机身倾斜；机身背部的电池仓做了卡扣式仓盖设计，仓盖与机身的配合间隙控制在0.1mm以内，既保证开合顺畅，又不会出现松动异响的问题，仓盖内侧预留了电池极性标识的凹槽位置，安装电池时可以快速识别正负极方向。整机的外形尺寸控制在长140mm、宽45mm、厚30mm的区间内，可以轻松放入衬衫口袋或者小型摄影包的侧袋中，不会占用过多收纳空间；机身底部预留了标准1/4英寸螺孔，可以直接安装在桌面三脚架、相机热靴支架或者手持稳定器上，适配不同场景的固定需求，螺孔周围做了加厚的凸台结构，频繁拆装支架也不会出现螺孔滑牙或者壳体开裂的问题。

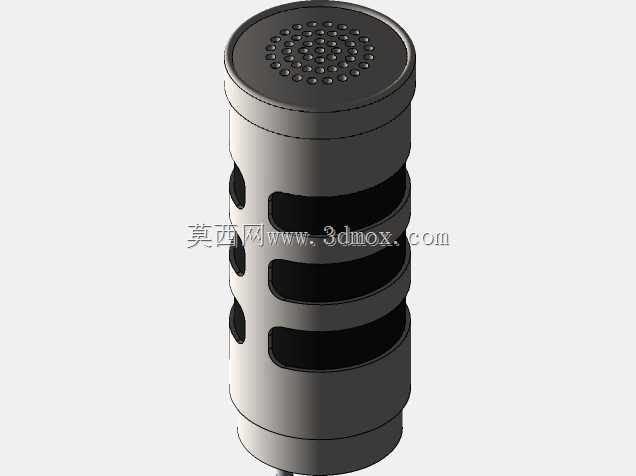

　　建模过程中对所有按键的按压行程做了结构还原，每个按键下方预留了0.3mm的按压间隙，对应实体设备的轻触开关行程，壳体的拼接缝位置做了0.05mm的凸台止口设计，装配后上下壳的错位量控制在0.02mm以内，保证整机外观的一致性；拾音单元外侧的金属网罩做了0.2mm厚度的薄壁结构还原，网罩上的开孔按照实体设备的开孔率做了等比例排布，既保证声音可以顺利进入拾音振膜，又能阻挡外界的灰尘、飞沫进入设备内部。从结构设计的角度来看，这类便携录音设备的核心是在有限的机身空间内，平衡拾音性能、操作便利性、结构强度以及便携性的需求，所有的结构细节都围绕实际使用场景的痛点做优化，比如麦架的防护结构、按键的盲操设计、接口的内凹处理，都是从用户实际使用的反馈出发做的结构迭代，建模过程中还原这些细节，也能为同类便携数码音频设备的结构设计提供可参考的三维数据支撑。
