复古手提式煤油信号灯结构设计

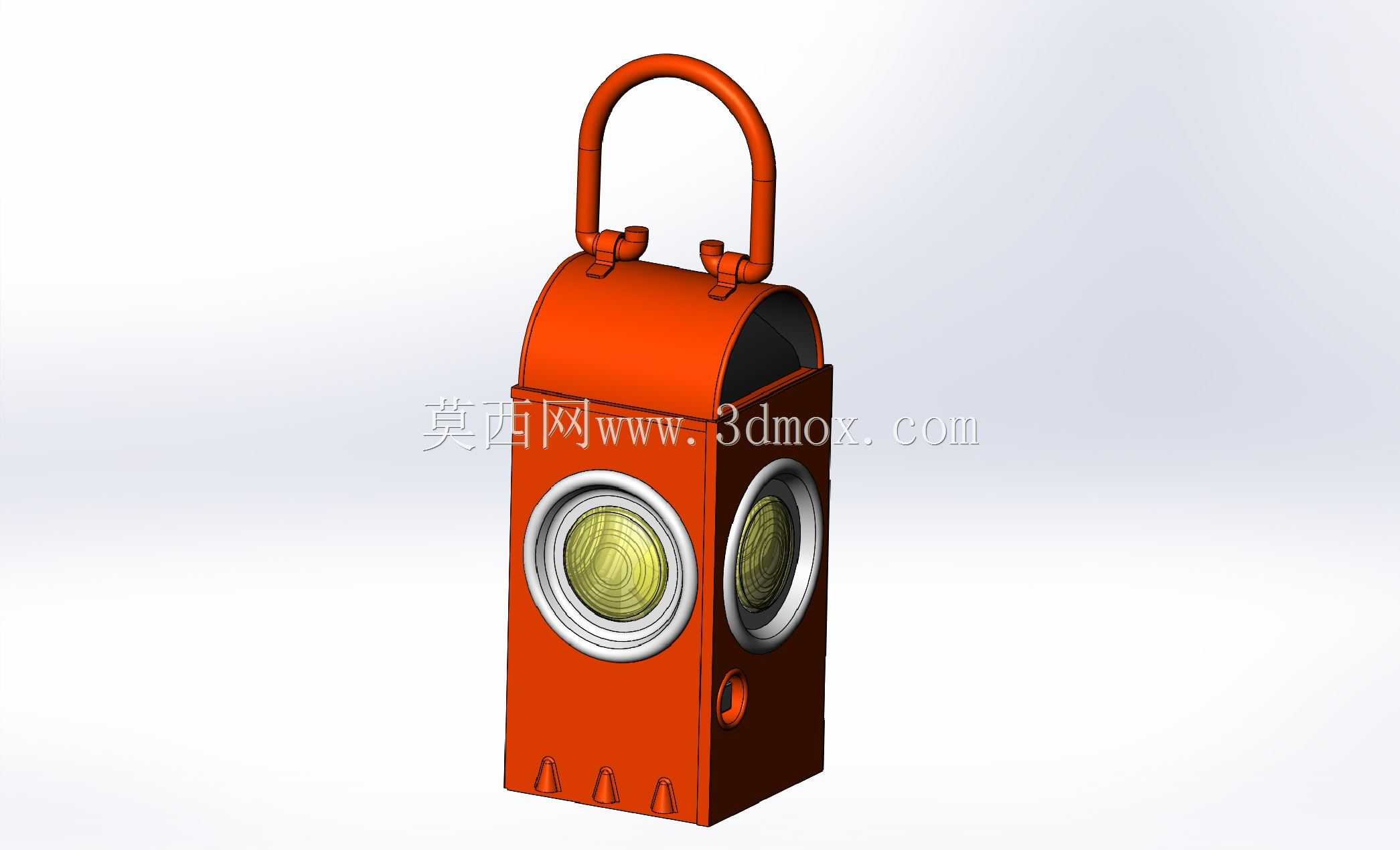

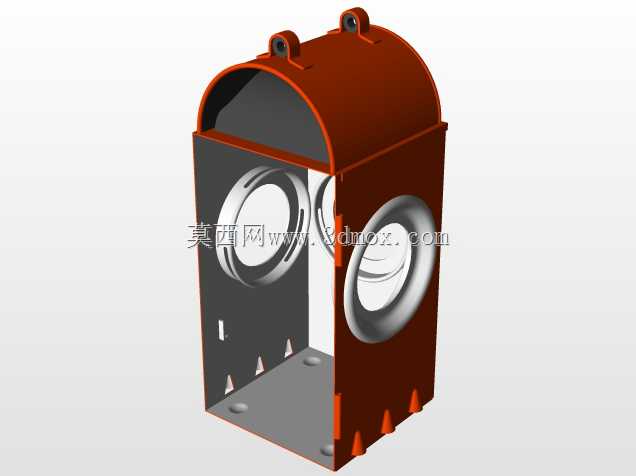

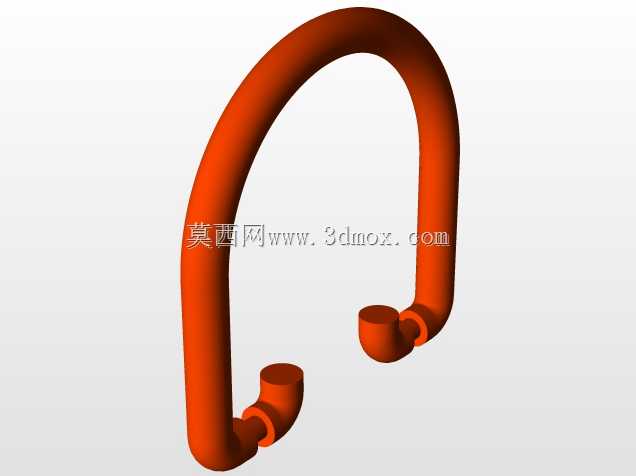

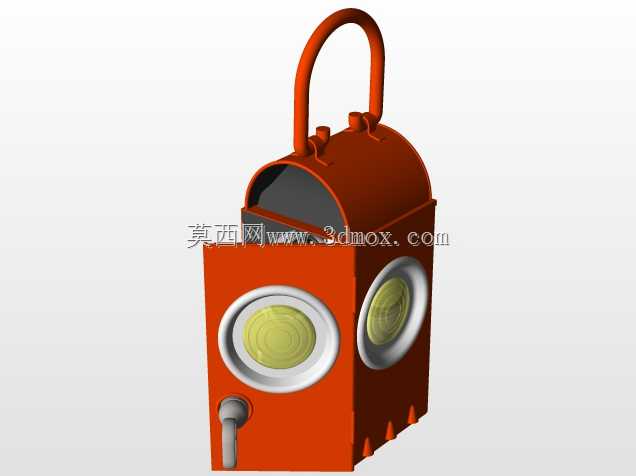

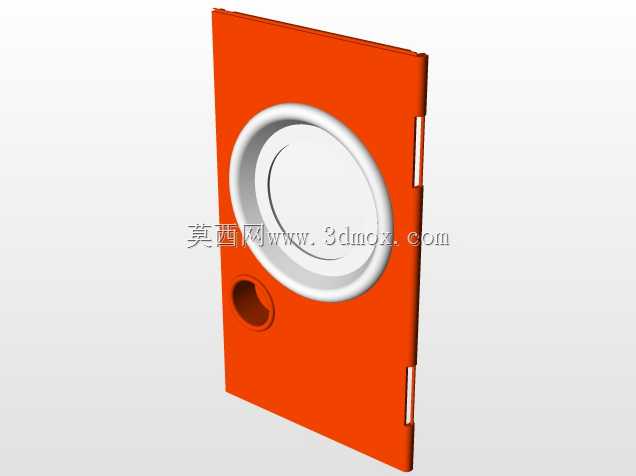

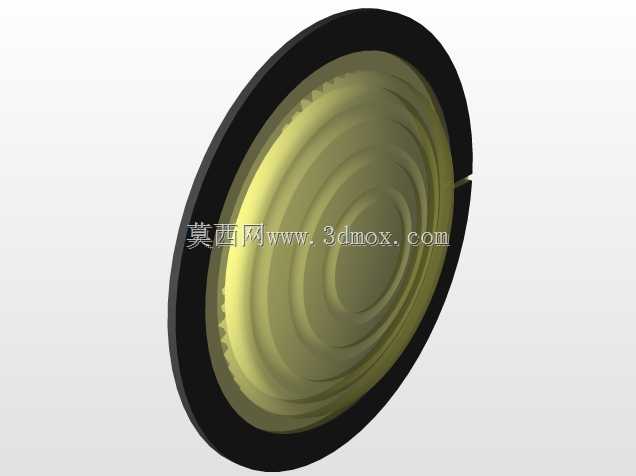

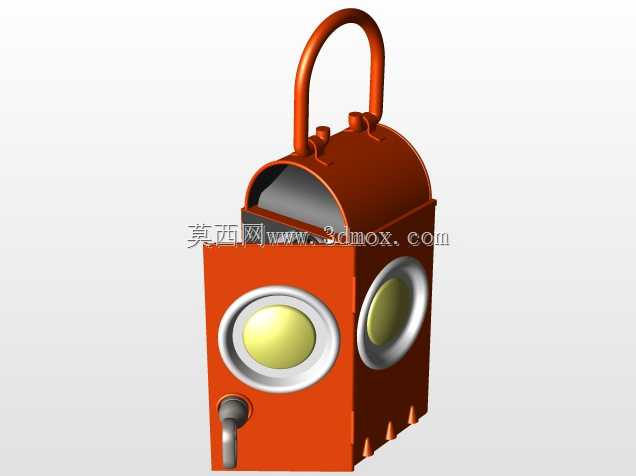

　　这款手提式煤油信号灯的结构设计，最早可追溯至铁路巡检、野外勘探、夜间外勤作业的场景需求，在没有便携电力照明的年代，这类带防护结构的燃油灯具是外勤人员夜间作业、信号传递的核心装备。从结构布局来看，整体采用立式长方体金属壳体作为承载主体，顶部设置一体化冲压成型的弧形提手，提手与壳体通过两个带锁止结构的铰接座连接，既可以满足手提携带的受力需求，铰接结构也能在灯具放置时将提手放倒贴合壳体顶部，减少存放占用的空间。壳体正面设置圆形透光窗，透光窗采用双层结构，内层为聚光透镜组，可将内部燃烧的光线汇聚成定向光束，外层为高透耐热玻璃，通过金属压圈与壳体密封固定，避免野外作业时风雨侵入灯体内部影响燃烧稳定性。侧面设置可开合的检修门，

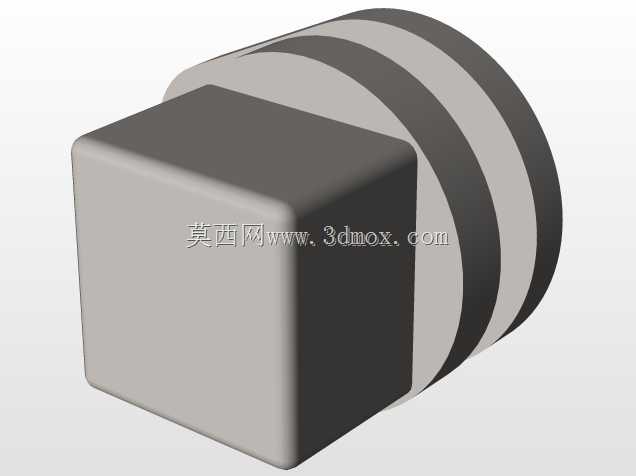

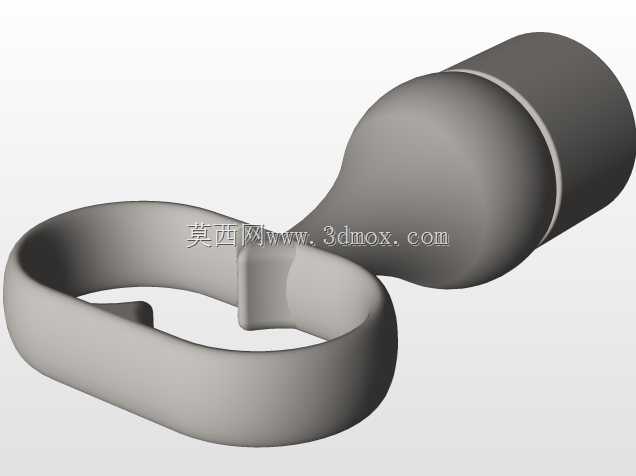

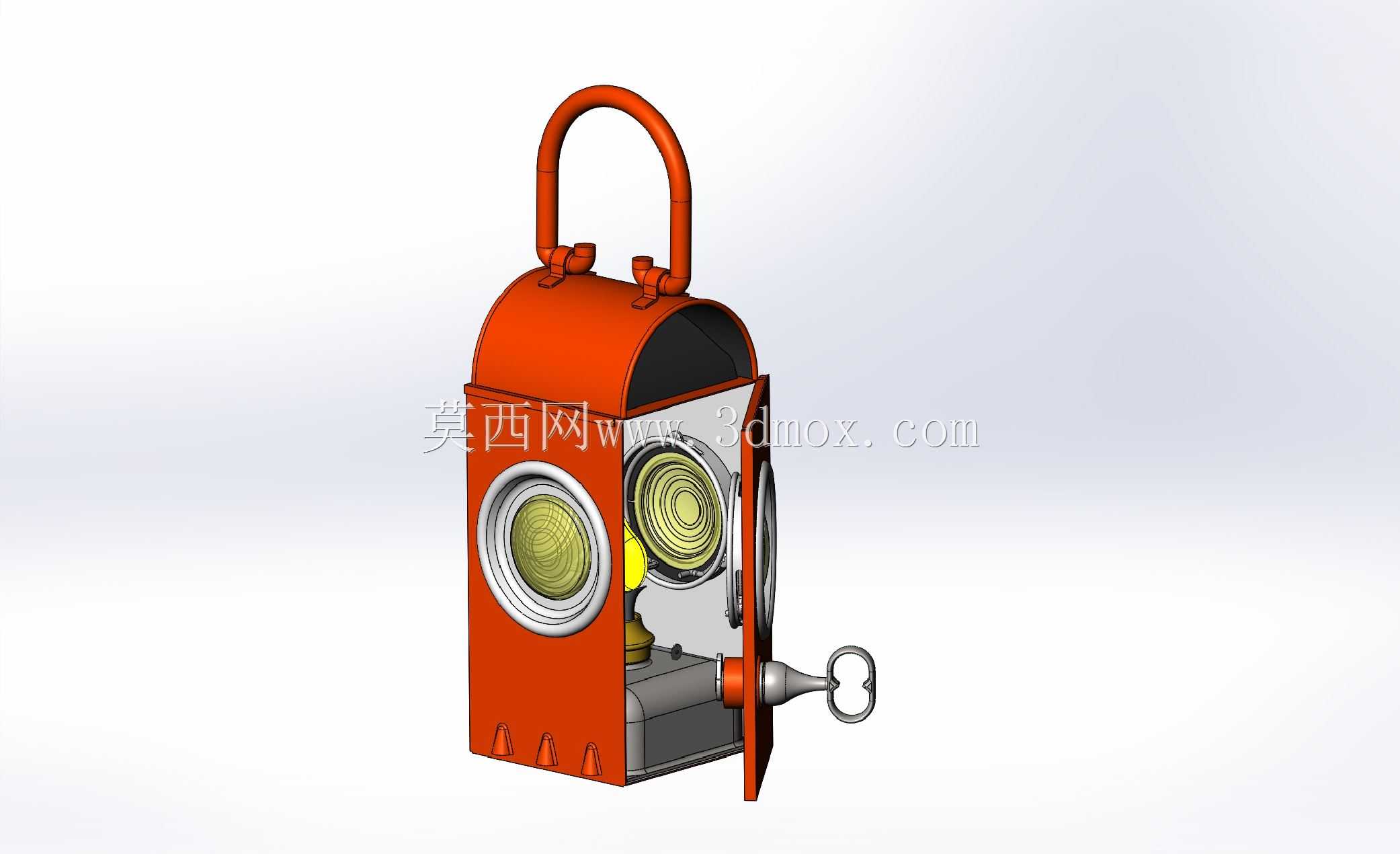

　　门体与壳体通过侧边的合页结构连接，关闭时通过侧边的金属锁扣实现压紧密封，打开后可直接接触内部的燃油储槽、灯芯调节结构与燃烧组件，日常添加燃油、修剪灯芯、清理积碳的维护操作都可以通过这个检修门完成，无需拆解整个壳体。灯体侧面还设置了外置的钥匙状调节旋钮，旋钮通过传动轴连接内部的灯芯升降机构，旋转旋钮即可调整灯芯伸出燃烧腔的长度，以此控制火焰大小，进而调节照明亮度，外置的结构设计让使用者无需打开灯体就能完成亮度调节，在雨天或者低温环境下操作更为便捷。壳体底部设置四个凸起的防滑支脚，支脚与壳体为一体冲压结构，放置时可以让灯体底部与接触面留出间隙，避免灯体长时间燃烧产生的热量直接传导到放置面，防止烫坏木质、塑料类的承载台面，

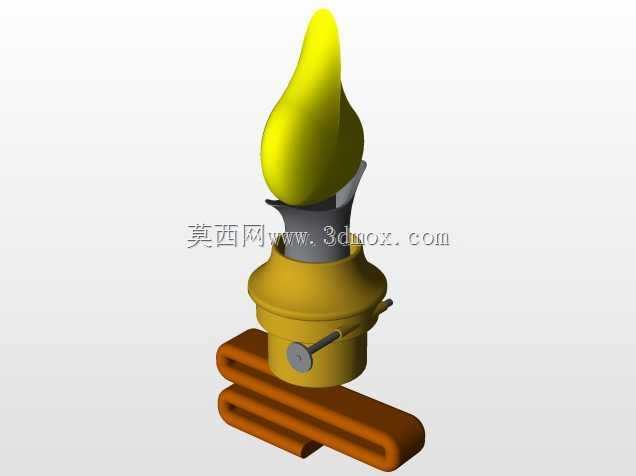

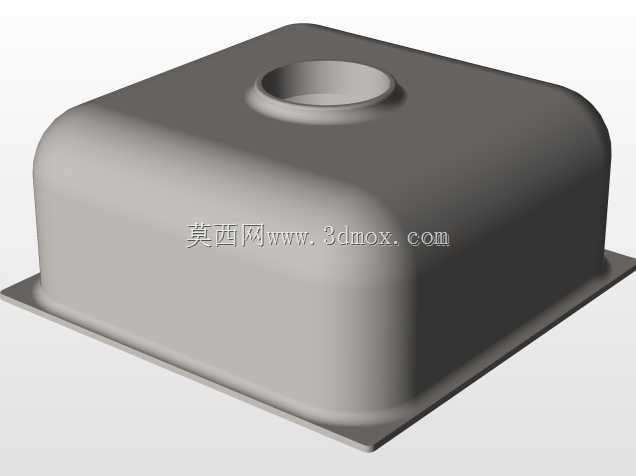

　　同时凸起的支脚也能在不平整的野外地面提升放置稳定性，减少侧翻的风险。从设计思路上看，整个灯体的所有金属构件都做了圆弧过渡处理，没有尖锐的外凸棱角，既可以避免携带时剐蹭衣物或者划伤使用者，也能在灯具意外跌落时通过圆弧面分散冲击力，降低壳体变形的概率。内部的燃油储槽采用密封式结构，加注口设置在储槽顶部，带密封胶圈的金属旋盖可以完全封闭加注口，即使灯具出现一定角度的倾斜，燃油也不会从加注口泄漏，适配野外复杂地形下的携带需求。燃烧腔的位置设置了多层隔热结构，燃烧组件与外层金属壳体之间留有空气隔热层，既可以减少壳体表面的温度，避免使用者手提时被烫伤，也能让进入燃烧腔的空气形成稳定的对流，保障燃油充分燃烧，减少黑烟产生。

　　透光窗的聚光结构可以根据使用需求调整照射角度，透镜组的安装座带有微调结构，拧松固定螺丝即可调整透镜的前后位置，改变光束的汇聚程度，需要远距离传递信号时可以将光束调至聚光状态，照射距离可达数百米，需要近距离照明时可以调整为散光状态，覆盖更大的周边照明区域。这类灯具的整体尺寸控制在单手可提的范围，整体重量控制在两千克以内，加满燃油后的连续燃烧时间可达八小时以上，完全满足单次外勤夜班作业的时长需求，不需要中途补充燃油。在现代场景下，这类结构的复古灯具除了复刻还原老式作业装备的使用功能外，也常被用于户外露营、复古场景陈设、影视道具制作等领域，其全金属的壳体结构耐用性极强，正常使用维护下使用寿命可达数十年，远高于普通塑料材质的户外灯具。建模过程中需要重点关注各个铰接部位的配合间隙，提手的铰接转动范围需要限制在0到180度，避免转动过度造成铰接座断裂；检修门的合页配合需要预留0.2到0.3毫米的装配间隙，保证门体开合顺畅同时关闭后不会出现晃动；灯芯调节机构的传动轴与壳体之间需要设置密封填料函，避免燃油蒸汽从传动轴的间隙泄漏；透光窗的玻璃安装槽需要预留耐热密封胶的填充空间，保证玻璃与金属壳体之间为柔性连接，避免金属受热膨胀挤压玻璃造成碎裂。
