家用无线温湿度监测气象站结构设计

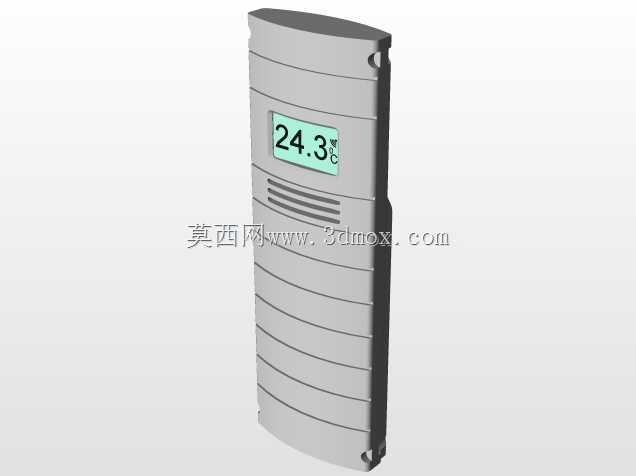

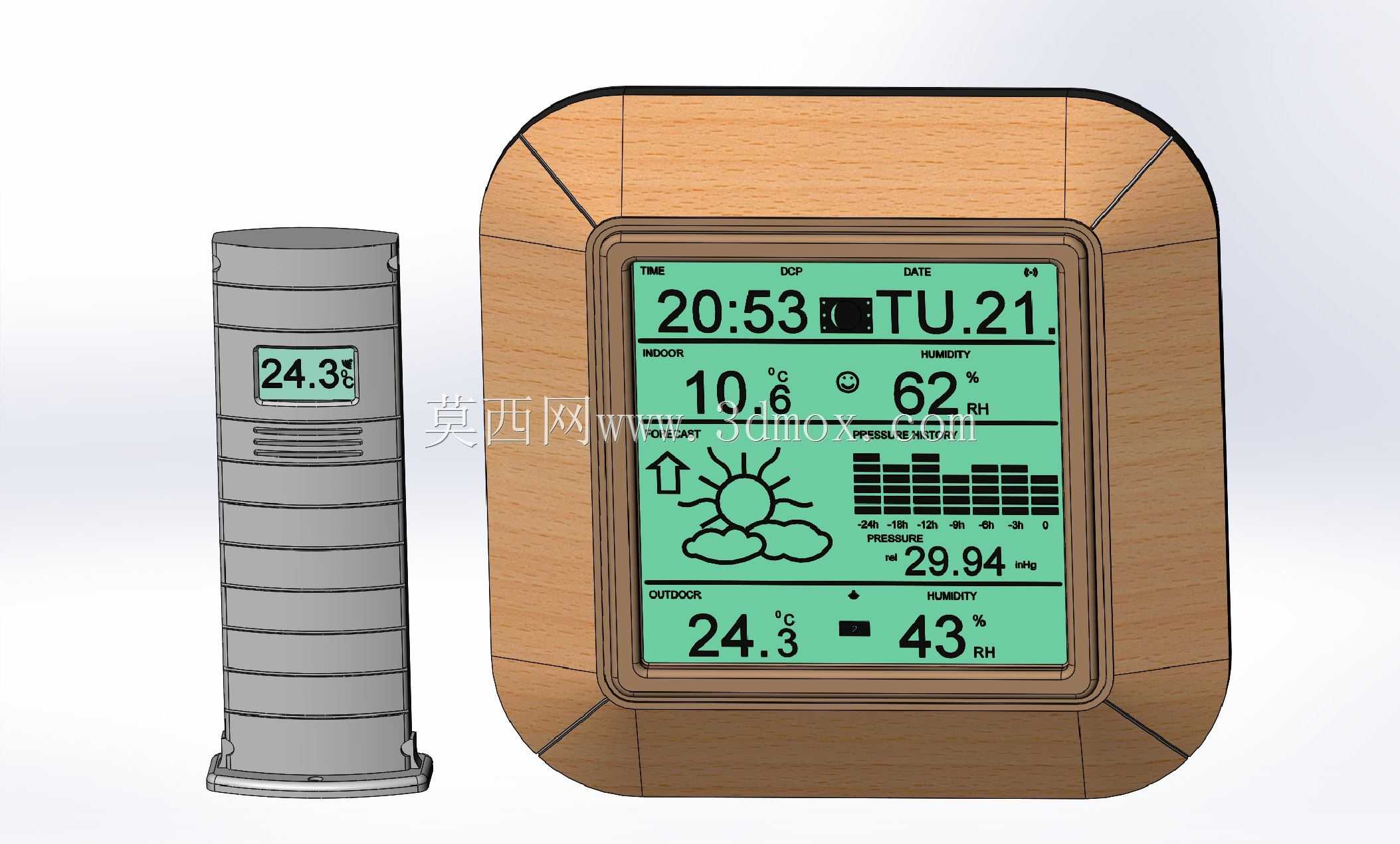

　　这套气象站设备分为室内显示终端与室外传感采集单元两个独立部分，在民用家居环境监测、小型农业种植棚室环境管控、户外仓储点位温湿度记录等场景中都有实际应用价值，能够同步采集室内外温湿度、大气压强参数，同时整合时间显示、近段时间数据趋势柱状图展示功能，无需复杂布线即可完成环境参数的实时回传。从结构设计思路来看，室外采集单元采用竖置圆柱式壳体，周身设置多道环形加强筋，既提升了壳体抗户外风载、轻微磕碰的结构强度，也在筋条间隙预留了传感模块的通风进气间隙，避免壳体封闭导致温湿度检测数值出现偏差；壳体底部设置外翻式安装法兰，可直接通过膨胀螺丝固定在户外墙面、立杆等安装基面，安装时需注意采集单元距离地面高度保持在1.2-1.8米区间，

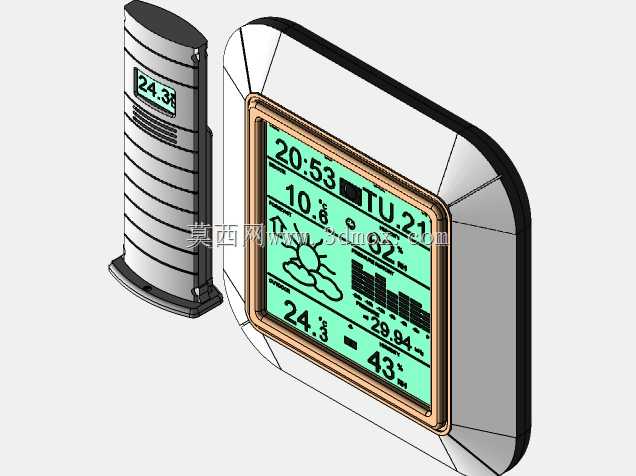

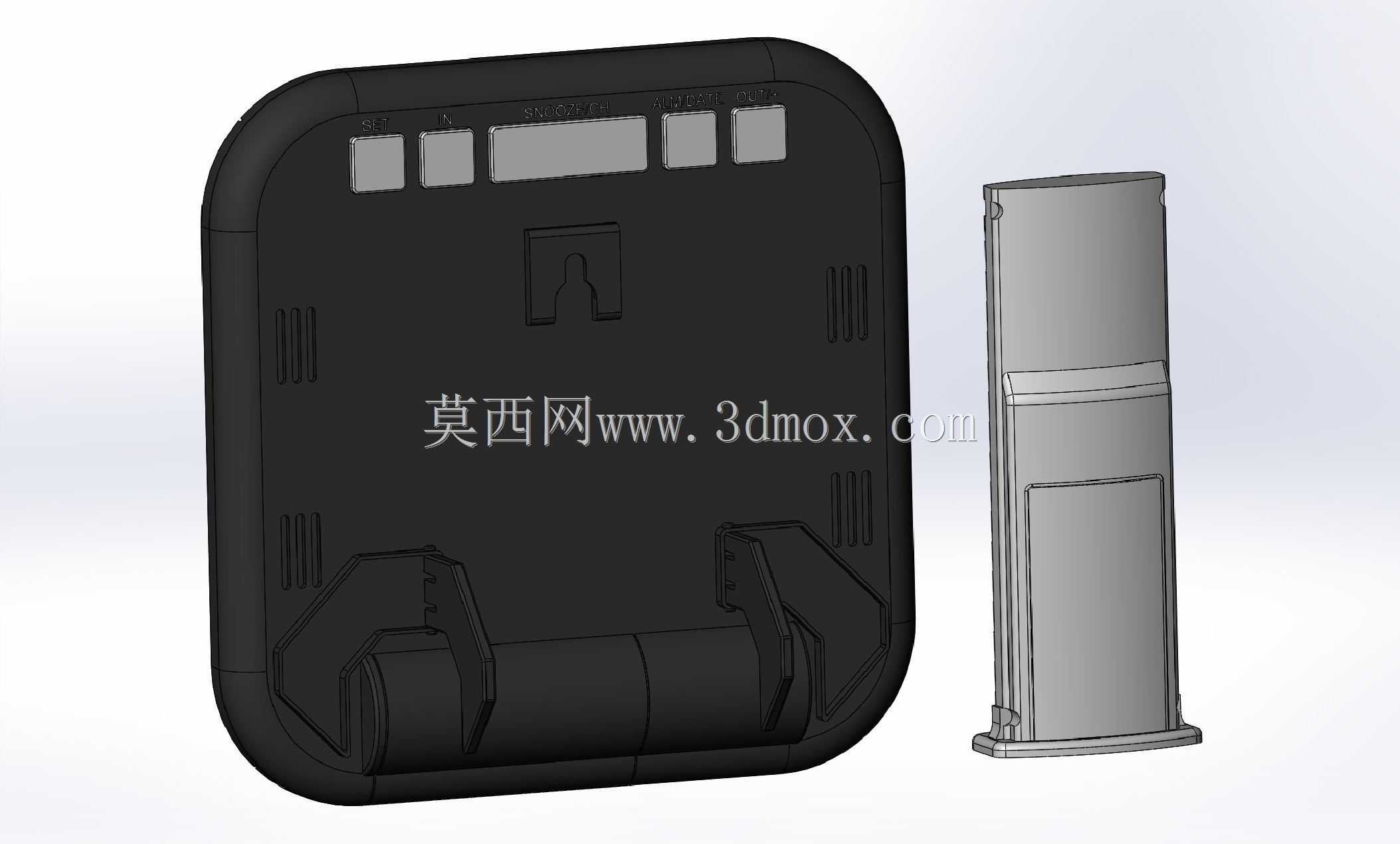

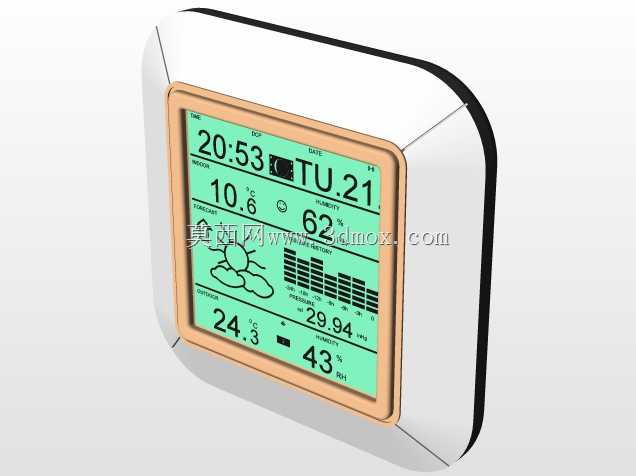

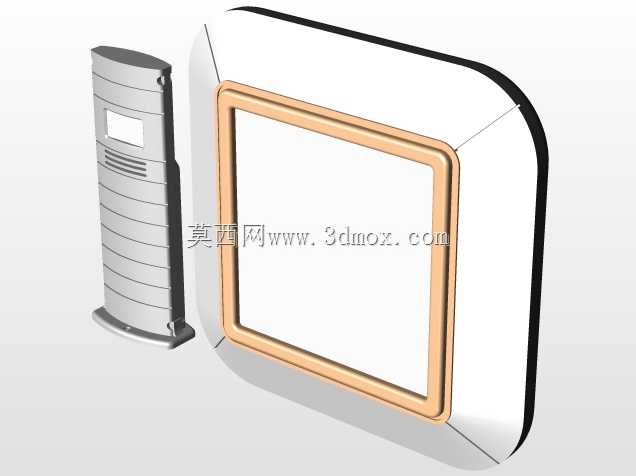

　　避开空调外机直吹、阳光直射、雨水喷淋的点位，保证采集数据的准确性，整体外径控制在70mm以内，高度约220mm，不会占用过多户外安装空间。室内显示终端采用圆角方形的木质包覆壳体，边角做了R15的圆弧过渡处理，避免日常磕碰造成边角掉漆或者人员磕碰受伤，整体尺寸控制在180mm见方，厚度35mm，可直接放置在桌面，也可通过背部挂孔挂载在墙面，适配家居环境的不同摆放需求。显示区域采用大尺寸段码屏设计，屏幕分区明确，顶部区域显示实时时间与星期信息，中部左侧通过天气图标直观展示晴、多云、雨等预判天气状态，中部右侧设置柱状图区域展示近12小时的温湿度变化趋势，同时显示实时大气压强数值，屏幕下半部分分左右两个区块，分别显示室外、

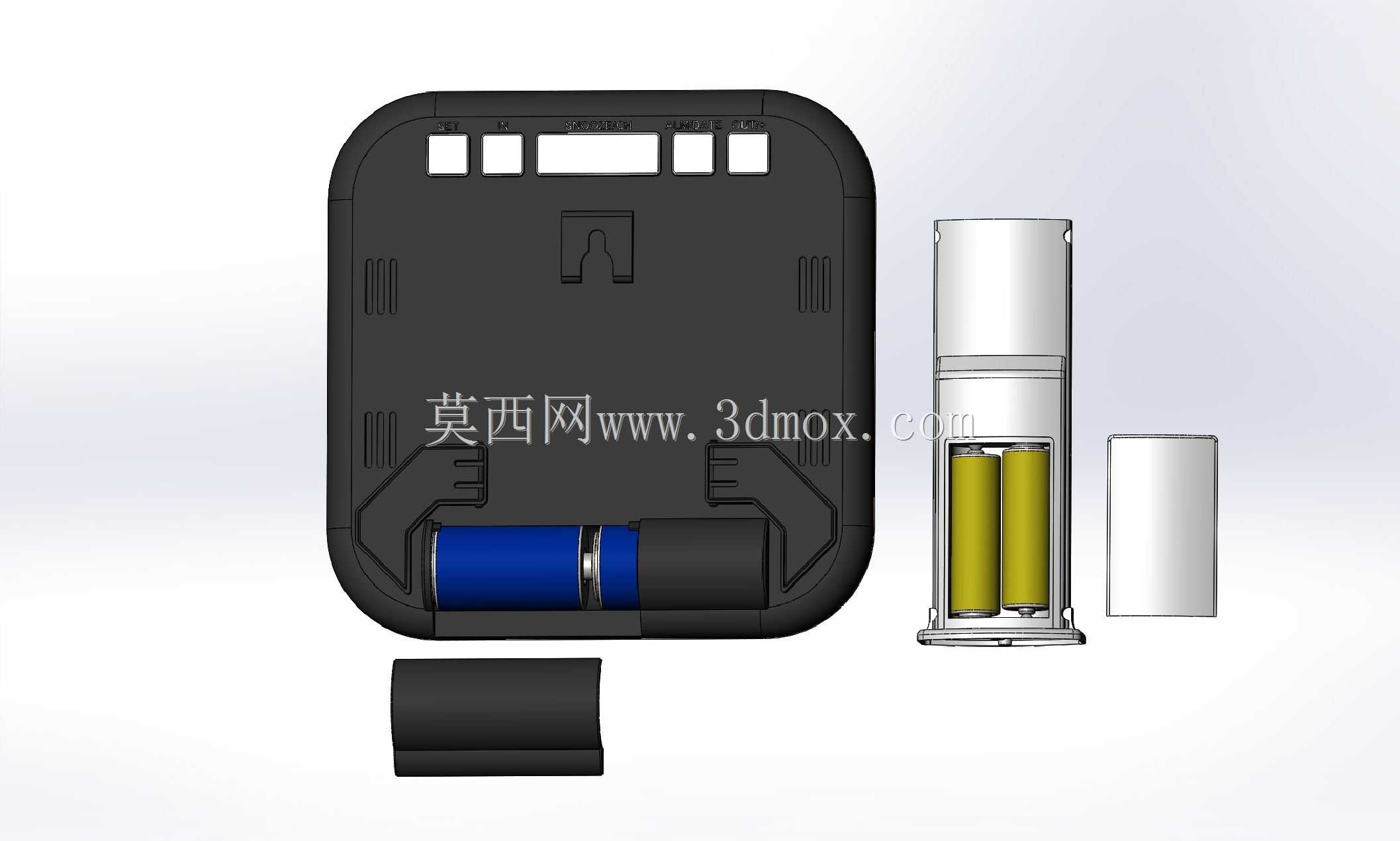

　　室内的实时温度与相对湿度数值，显示字体高度超过10mm，用户在2-3米距离即可清晰读取参数，无需凑近查看。结构设计上，终端壳体的木质外框与内部塑料支撑骨架采用卡扣加少量定位螺丝的连接方式，既保证外框的质感，也方便后期拆解更换电池或者检修内部电路；屏幕与前壳之间设置一圈密封泡棉，避免日常清洁时水汽、灰尘进入壳体内部影响电路稳定性。设备的功能逻辑上，室外采集单元内置低功耗传感模块，采用无线信号与室内终端通讯，空旷环境下通讯距离可达30米，满足普通家庭住宅、小型棚室的信号覆盖需求，终端内置数据存储模块，可留存7天的历史监测数据，通过趋势图帮助用户判断环境参数的变化规律，比如冬季供暖期室内湿度变化、雨季室外温湿度波动等，辅助用户调整加湿器、

　　除湿机、通风设备的运行状态。在安装边界方面，室内终端摆放时需远离暖气片、空调出风口等温度骤变的点位，距离墙面至少预留10mm的散热间隙，保证内部电路工作温度稳定；室外采集单元的安装法兰上预留3个直径6mm的安装孔，适配常规的膨胀螺丝或者自攻螺丝安装，安装时需保证壳体竖直放置，避免倾斜导致内部冷凝水无法顺利从底部排水孔排出，影响传感模块使用寿命。整套结构在建模过程中，对壳体的壁厚做了统一控制，塑料件壁厚保持在2mm均匀厚度，避免注塑生产时出现缩痕、翘曲问题，木质外框的拼接处做了45度斜角对接，保证外观接缝均匀，没有明显的拼接缝隙；按键区域设置在屏幕侧边，采用软胶材质，按键行程控制在1.5mm，按压反馈清晰，同时保证按键位置的密封性能，避免泼溅水进入壳体内部。
