悬浮气垫鞋平衡代步装备结构设计

　　做短途代步装备结构设计这些年，接触过不少轻量化个人移动载具的方案，这类分离式脚踏悬浮平衡设备的设计逻辑，和传统双轮平衡车、电动滑板有本质区别，核心要解决的是单脚独立承载下的动态平衡、踩踏贴合度、行进间缓冲三个核心问题，不能照搬常规代步载具的结构框架。从实际应用场景来看，这类设备主要覆盖1-3公里的短途接驳需求，比如商圈通勤、园区巡检、社区短途出行，相比传统平衡车，分离式的结构没有中间连接轴，使用者双脚可以完全按照日常行走的姿态调整站位，上下设备的动作和日常迈步行走几乎一致，不需要额外适应固定站位的约束，对新手的友好度更高。

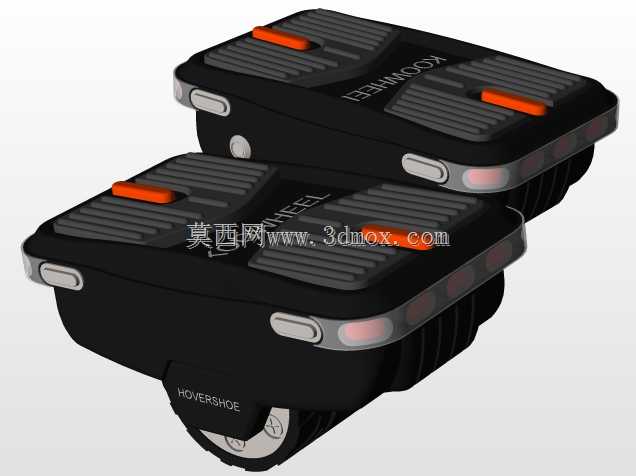

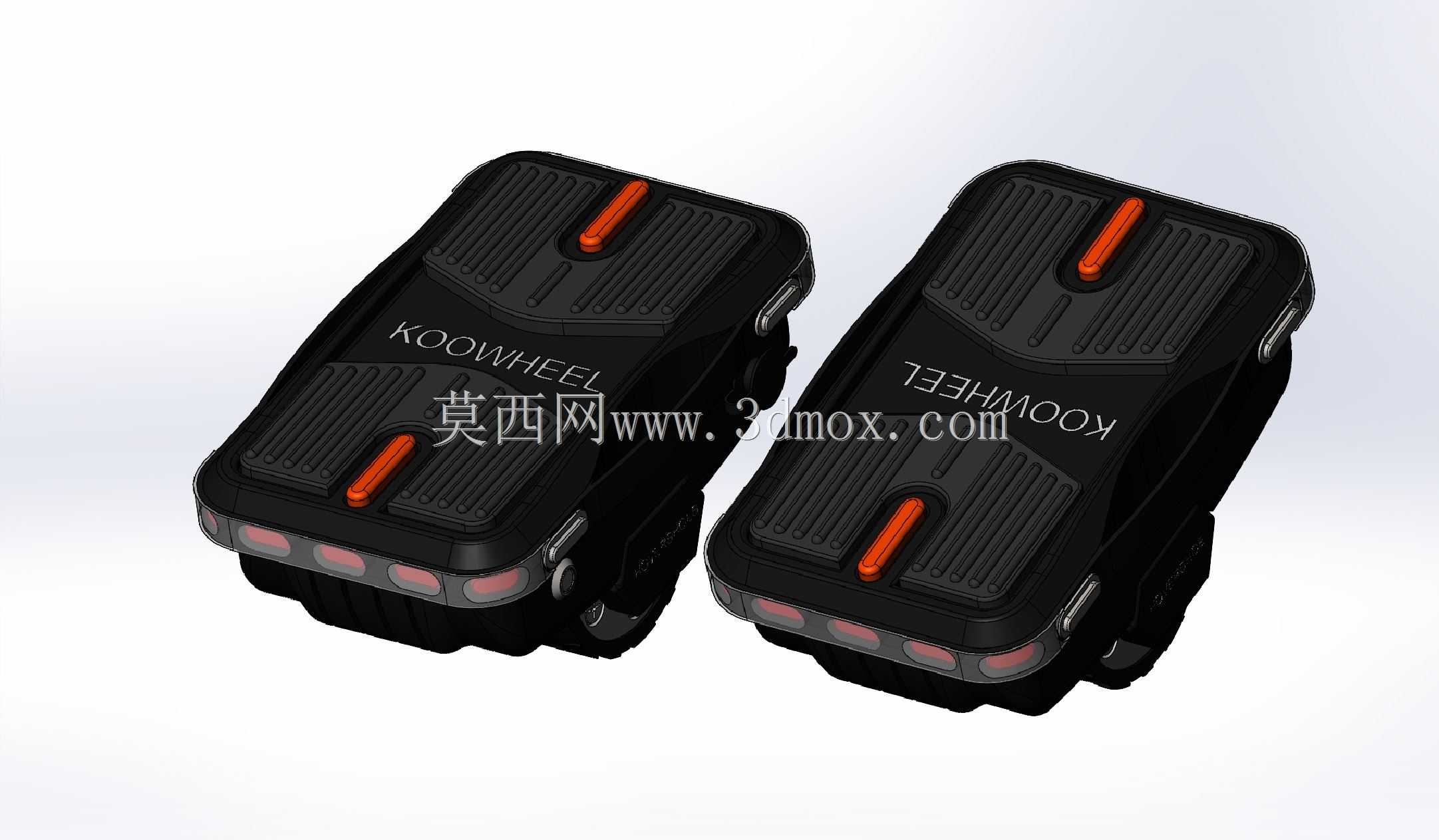

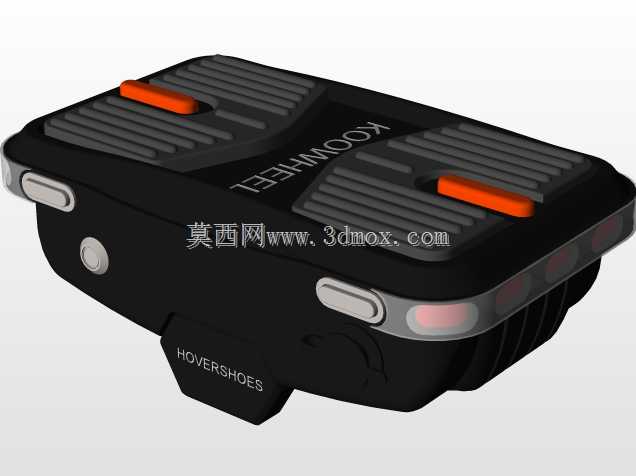

　　从功能特性上拆解，单只踏板的承载面做了分区防滑设计，表面的肋条结构不是装饰性纹理，是按照人脚踩踏时的压力分布点做的排布，前掌和后跟位置的凸起肋条高度比中间区域高1.2mm，刚好对应足底压力集中的两个区域，踩踏时能增大鞋底和踏板的静摩擦力，即使在急停或者小角度转向时，脚面也不会出现侧滑移位。踏板侧面的橙色标识件，一方面是作为状态指示灯的导光结构，内置的LED灯组通过半透明的橙色PC件向外透光，行进时的电量提示、转向提示都通过这个区域传递，另一方面也作为外观识别特征，和黑色的主体壳体形成视觉区分，在暗光环境下也能让周边行人注意到设备位置。踏板上的两个橙色凸起柱，是绑定结构的快拆按键，不需要额外工具，按压后就能快速调整绑带的松紧度，适配不同尺码的鞋型，绑带采用的是高弹性尼龙复合材质，固定时不会压迫脚面，同时能保证做转向、踮脚动作时，设备和脚部不会出现相对位移。

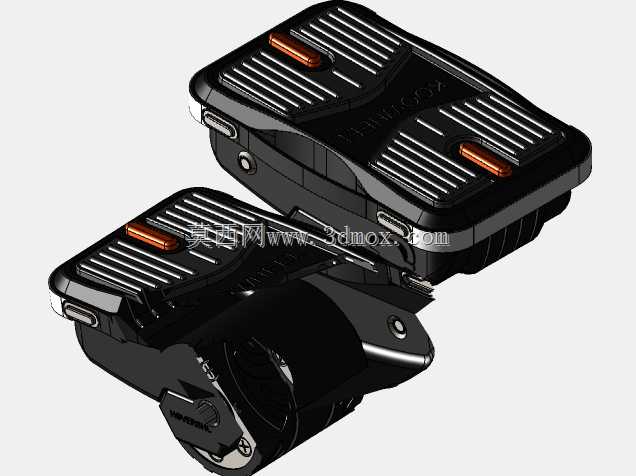

　　设计思路上，整个壳体采用上下分壳的结构，上壳直接承载人体重量，材料选用玻纤增强PA66，弯曲模量达到8500MPa，单壳静态承重可以达到120kg，满足大体重使用者的需求，下壳作为动力组件和电池组件的安装基座，内部做了纵横交错的加强筋布局，筋位厚度1.8mm，筋位间距控制在12mm，既可以降低壳体整体壁厚，减少注塑成型时的缩痕问题，又能保证跌落时的抗冲击性能，从1米高度自由跌落至水泥地面时，壳体不会出现开裂，内部元器件不会出现移位。气垫缓冲结构布置在下壳和动力轮组之间，采用高弹EVA材质，邵氏硬度45C，行进时遇到路面小石子、地砖接缝这类微小颠簸，气垫结构可以吸收70%以上的竖向冲击力，不会把震动直接传递到使用者脚踝，长时间站立行进也不会出现脚踝发麻的问题。

　　尺寸和安装边界上，单只踏板的长度控制在280mm，宽度140mm，整体厚度95mm，这个尺寸刚好覆盖35-45码鞋型的踩踏范围，不会因为尺寸过大导致转向时剐蹭地面，也不会因为尺寸过小导致脚掌部分悬空。动力轮组安装在下壳的前后两端，轮径80mm，轮宽35mm，采用实心橡胶胎面，不需要充气，避免了爆胎的维护问题，轮组的安装轴位和下壳之间预留了3mm的窜动间隙，配合气垫结构的缓冲行程，在经过坡度不超过8度的缓坡时，轮组可以始终贴合地面，不会出现悬空打滑的问题。内部的电池组件和控制板采用分层安装布局，电池仓布置在踏板中部的重心位置，控制板固定在电池仓上方，两者之间预留2mm的绝缘间隙，线束全部走壳体内部的预置线槽，避免活动部件剐蹭线束导致的断路问题，所有安装孔位都做了橡胶密封圈设计，整体防护等级达到IP54，日常小雨天气行进或者路面溅水都不会影响内部电路正常工作。

　　实际做结构校核的时候，还要重点考虑单脚独立承载时的偏载问题，当使用者重心完全偏向踏板一侧时，壳体的最大变形量要控制在0.8mm以内，不能因为偏载导致壳体蹭到轮组影响转动，所以在壳体对应脚外侧的位置额外增加了两条纵向加强筋，抵消偏载带来的壳体形变。踏板边缘做了R8的圆角过渡，没有尖锐棱角，即使使用者操作不当摔倒，设备边缘也不会造成磕碰伤害。底部的电池仓盖采用卡扣加螺丝的双重固定方式，日常更换电池只需要拧下两颗固定螺丝就能打开仓盖，卡扣结构可以避免螺丝松动后仓盖脱落，同时仓盖和壳体之间的密封胶圈采用一体化嵌装设计，不会因为多次拆装出现密封失效的问题。
