索尼爱立信欧规插头便携充电器结构设计

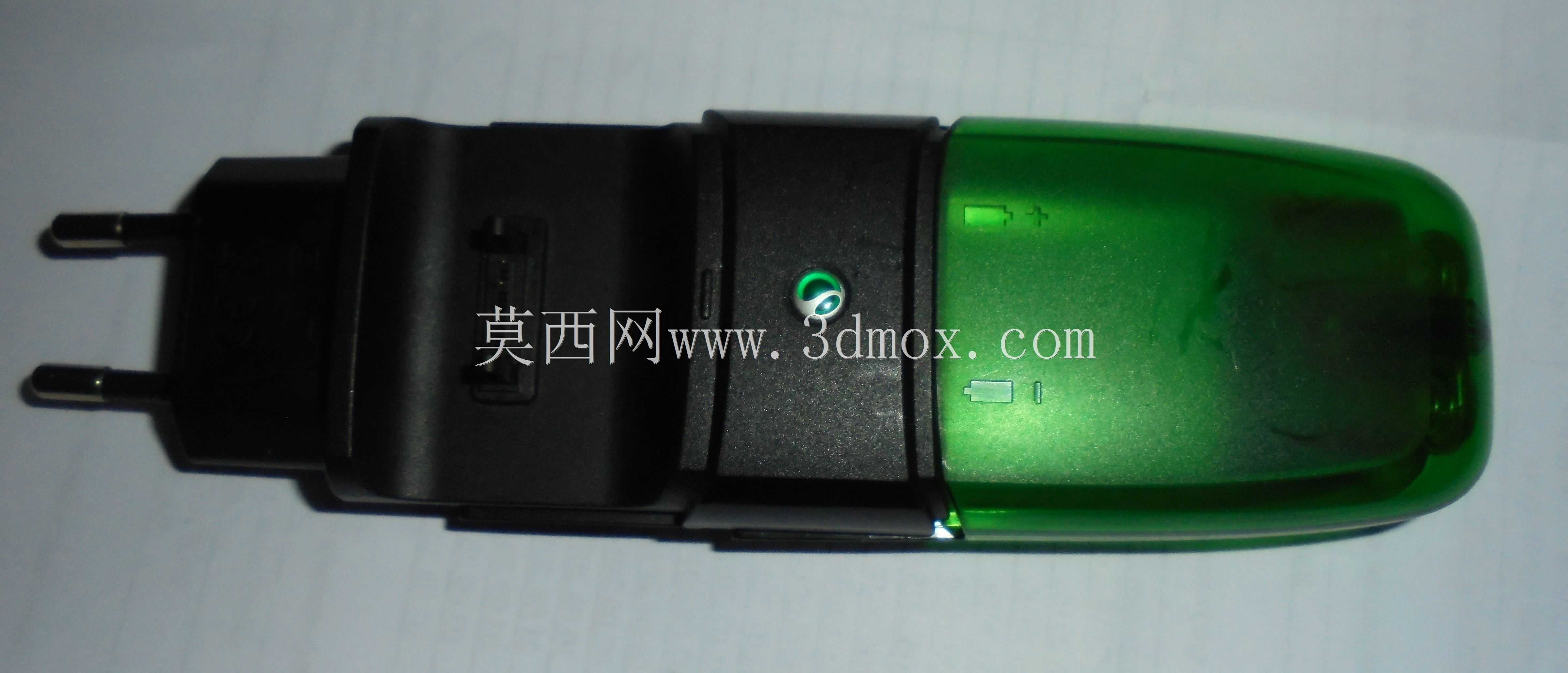

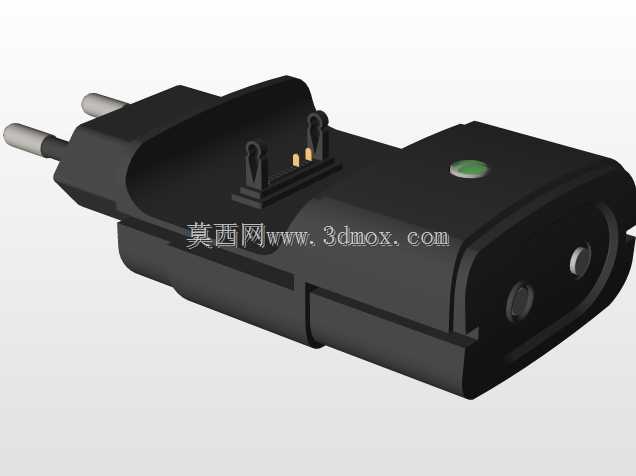

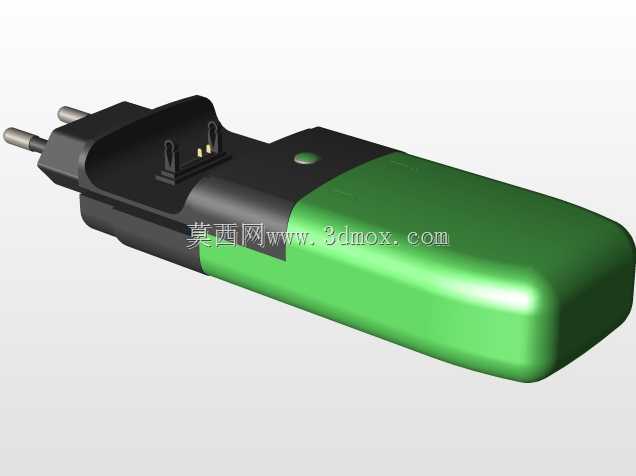

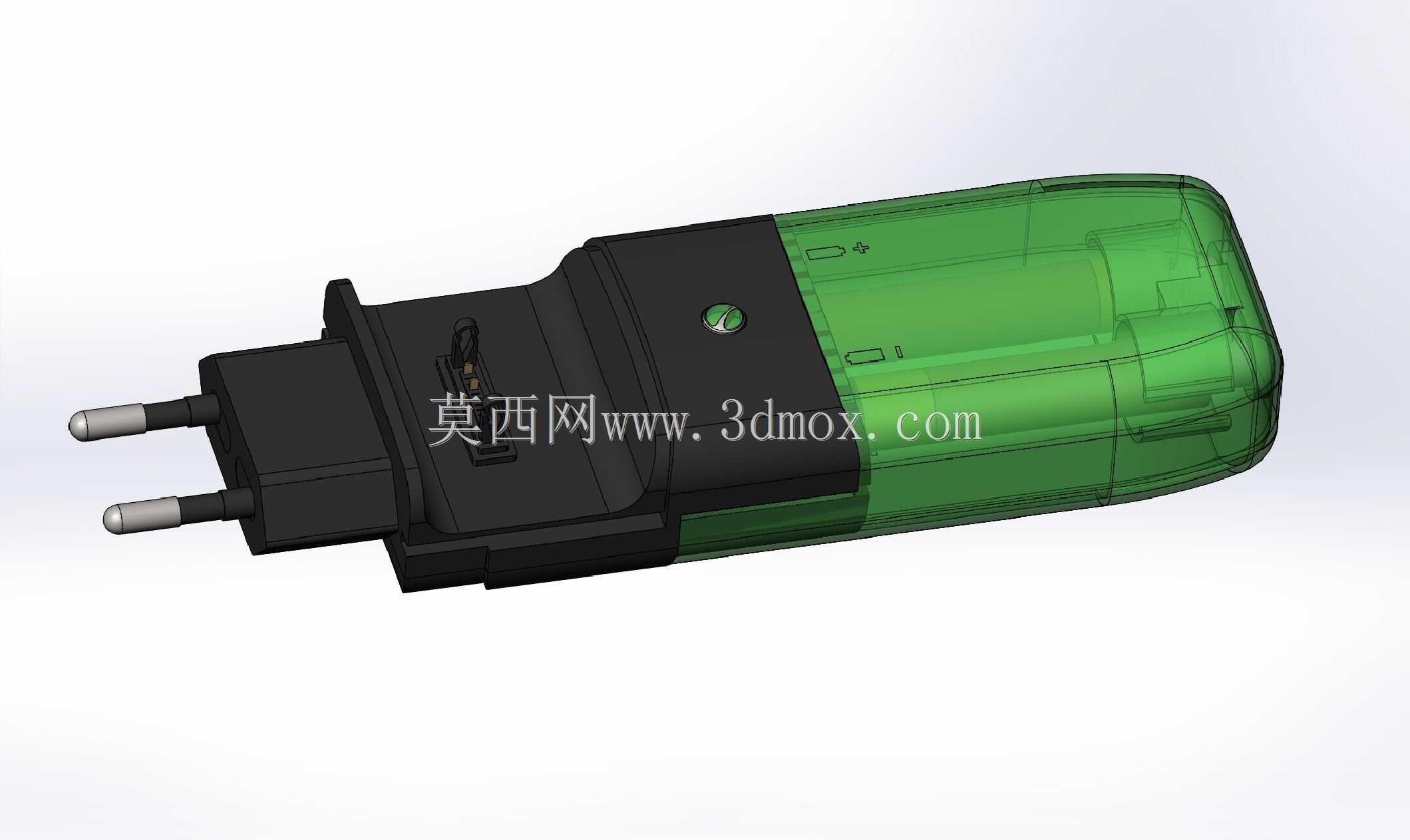

　　这款充电器是面向早期功能机时代索尼爱立信机型开发的墙插式便携电源适配器，采用欧规双圆柱插脚设计，主要适配欧盟、俄罗斯等采用Type C墙插标准的区域民用供电场景，日常使用时直接插入墙面市电插座即可为对应型号的手机提供直流充电输出，无需额外转接配件，整体结构紧凑，插装后突出墙面的长度控制在合理范围，不会挤占相邻插座的安装空间，也不会因突出过长导致磕碰松脱。从结构设计逻辑来看，整机采用上下壳体扣合的装配方案，插脚端为黑色阻燃PC材质的固定基座，直接承载两个金属插脚，插脚与内部PCB板的连接采用压接加焊锡的双重固定方式，避免频繁插拔导致的引脚松脱、接触不良问题，插脚的外露长度、中心距完全符合欧规墙插的尺寸标准，

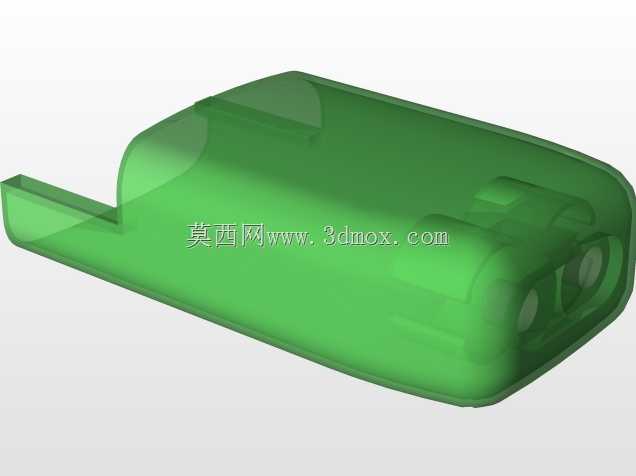

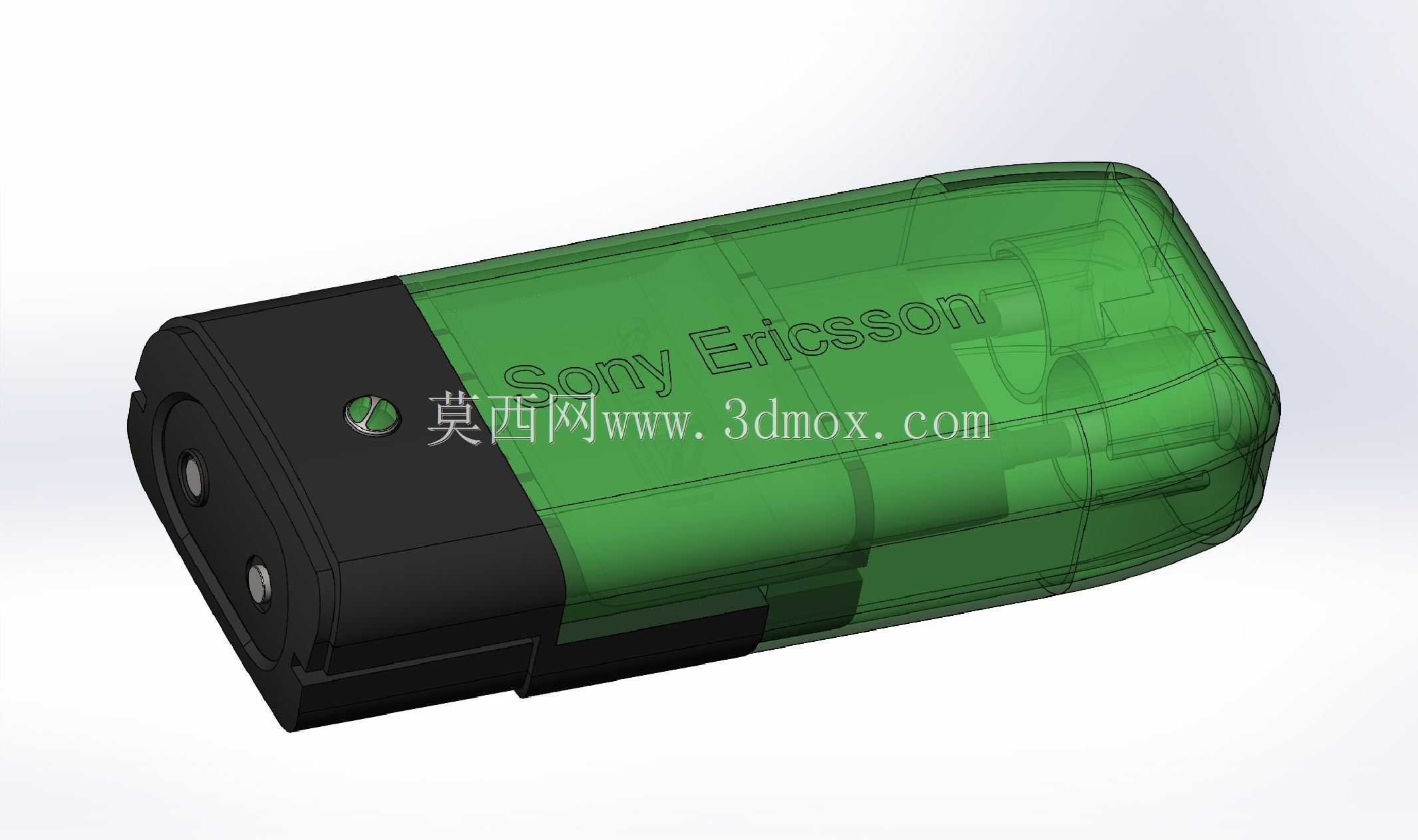

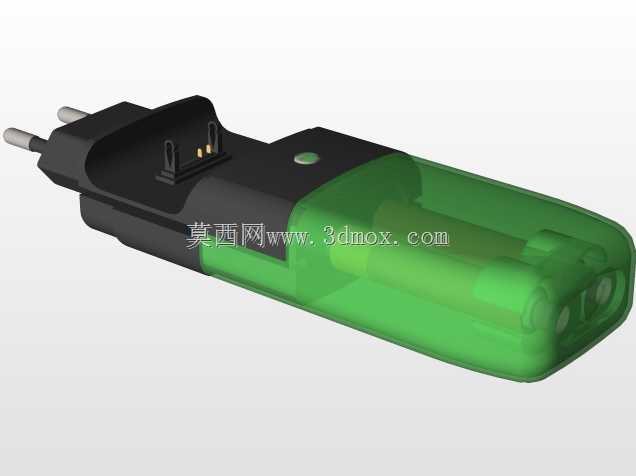

　　插合后接触电阻控制在安全阈值内，大电流充电时不会出现插脚过热的情况。壳体后半段采用半透明绿色PC材质，一方面可以直观观察内部PCB板、电容、变压器等元器件的装配状态，生产阶段的质检环节无需拆壳即可排查虚焊、元件错装等问题，后期维修时也能快速定位故障点；另一方面半透材质的抗摔性能优于同厚度的实色壳体，日常跌落时能通过微小形变吸收冲击能量，减少壳体开裂的概率。内部电路布局采用分区设计，高压侧与低压侧之间设置完整的绝缘隔离槽，初次级之间的爬电距离满足安规要求，避免高压串入低压侧导致用电安全隐患；整流桥、滤波电容、开关变压器等发热元件紧贴壳体内壁的导热筋位，工作时产生的热量可以通过壳体快速散出，

　　长时间满负载充电时壳体表面温度控制在安全范围内，不会出现烫伤用户的风险。输出端的线缆接口做了防拉脱结构设计，线缆根部设置加厚的应力缓冲套，弯折寿命达到万次以上，避免日常使用中线缆根部折断导致的接触不良。从安装边界来看，两个插脚的中心距为19mm，插脚直径4mm，外露长度16mm，适配标准欧规墙插的插孔尺寸，插合后插脚的插入深度足够，不会出现接触虚接的问题；整机最大宽度38mm，插入墙面插座后，上下方向的突出尺寸为52mm，厚度方向仅22mm，即使在密集排布的墙插面板上使用，也不会遮挡相邻的插孔，适配多联排插、墙面暗装插座等多种安装场景。在功能特性上，这款充电器采用线性稳压方案，输出纹波控制在较低水平，

　　充电时不会对手机的射频电路造成干扰，避免出现充电时通话杂音、信号跳水的问题；输出电流匹配早期功能机的电池容量，充电曲线适配镍氢、早期锂离子电池的充电要求，不会出现过充损伤电池的情况。壳体的合模缝设置在侧面，装配后缝隙均匀，错位量控制在0.1mm以内，既保证了外观的整体性，也能避免日常使用中灰尘、水汽从合模缝进入壳体内部，提升了产品的环境适应性。插脚基座与半透壳体的连接位置设置了一圈定位止口，装配时通过超声波焊接固定，连接强度足够，正常插拔使用时不会出现壳体分离的情况。
