便携式自平衡激光投线测量仪结构设计

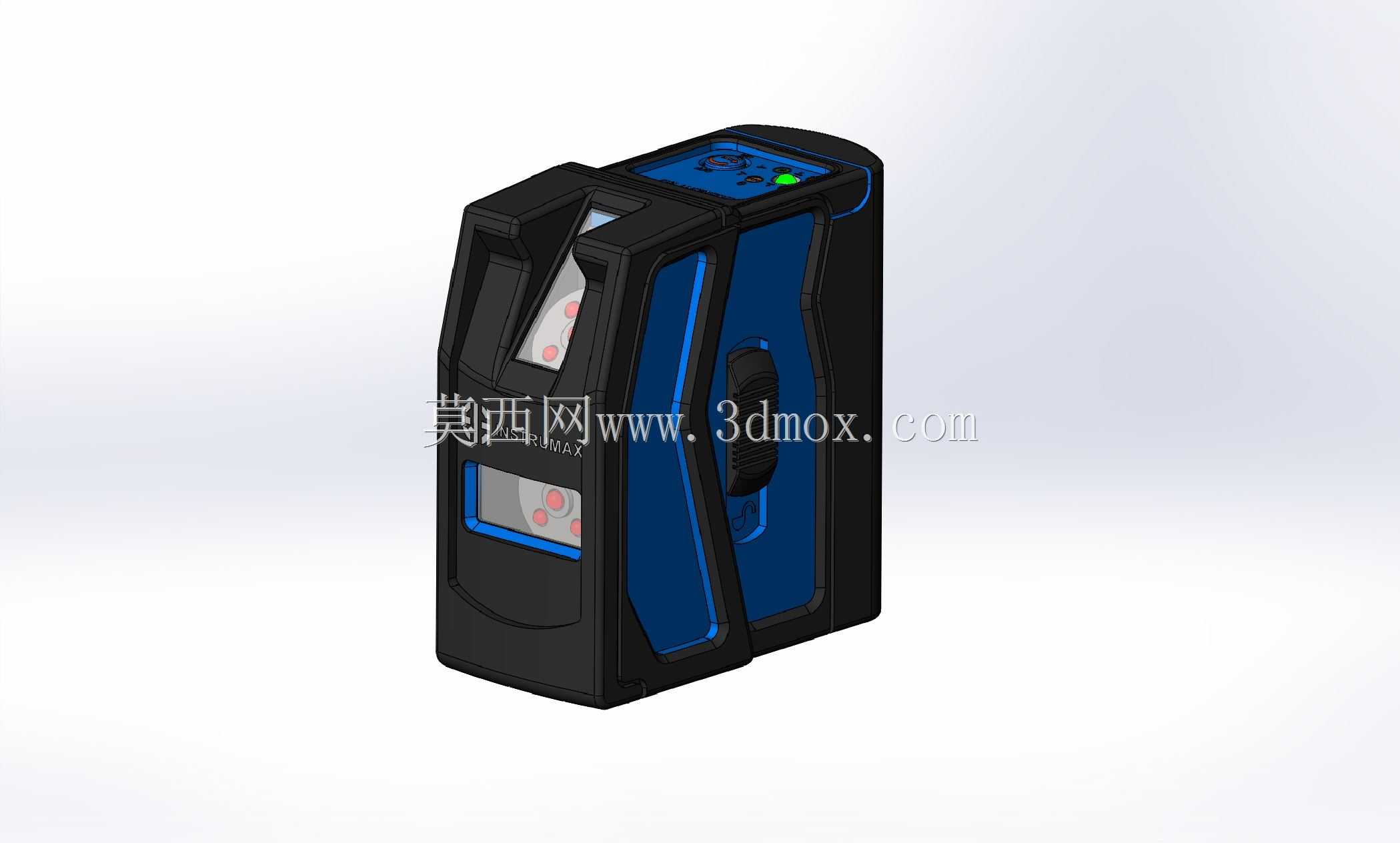

　　这款激光水平仪的结构设计，核心围绕现场作业的高频使用痛点展开，区别于传统固定式投线设备的笨重属性，整体采用手持便携的一体化壳体布局，外壳做了双色包胶处理，硬质工程塑料作为主体承力框架，边缘软胶覆盖区域对应作业中高频磕碰的边角位置，可承受1.2米高度自由跌落至水泥地面的冲击，不会出现内部光机组件偏移的问题。

　　从实际应用场景来看，这类设备覆盖家装瓦工贴砖、木工吊顶找水平、水电管线开槽定位、工装隔墙放线、设备安装调平多个作业环节，区别于传统水泡式水平尺依赖人眼判读的误差问题，该设备内置自动安平机构，当设备放置倾斜角度在±4度范围内时，内部摆体结构可在2秒内完成自动找平，直接输出水平与垂直方向的激光基准线，无需人工反复调整水泡位置，单人即可完成全流程放线作业，大幅降低多人配合的人工成本。

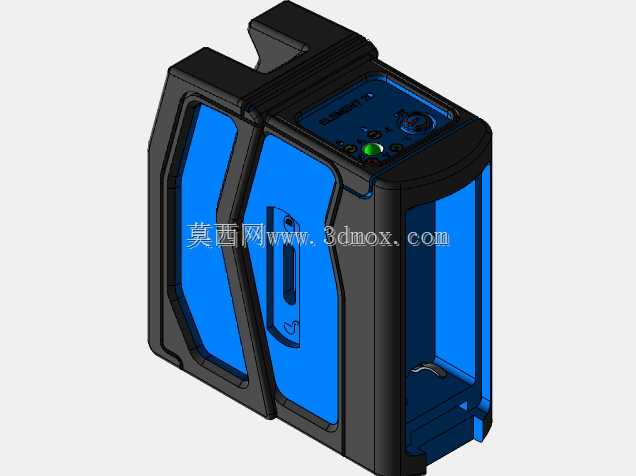

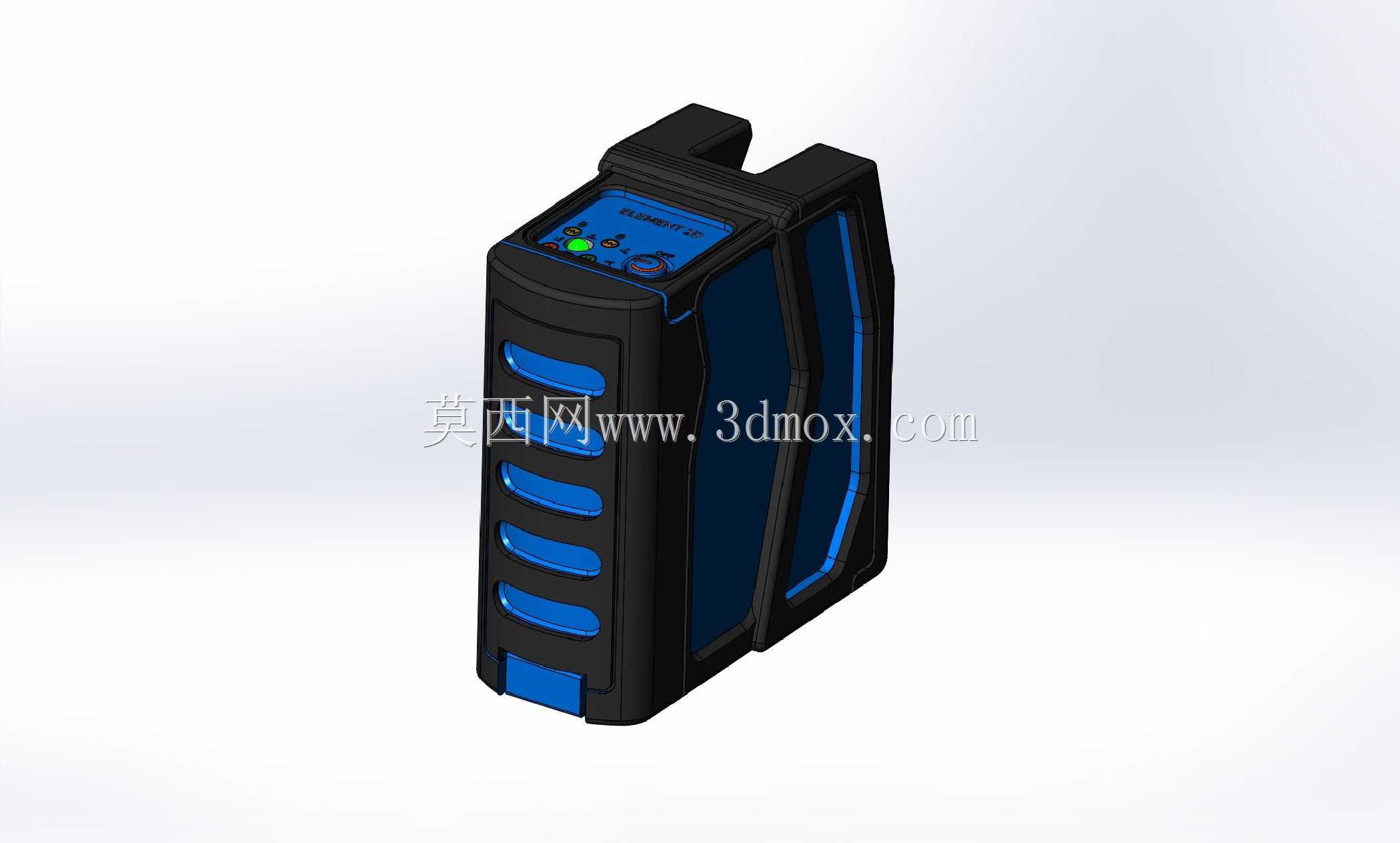

　　功能布局上，设备正面设置了两组激光出光窗口，分别对应垂直向下的铅垂点、水平方向的360度环向投线、垂直方向的十字交叉投线，顶部操作区域集成了电源开关、投线模式切换按键、电量指示灯，按键采用凸起式硅胶结构，佩戴劳保手套时也可准确按压操作，不会出现误触。侧面设置的防滑纹理握持区，贴合成年人手掌握持弧度，单手握持时重心落在掌心位置，长时间举持作业不会出现明显的手腕酸胀感。

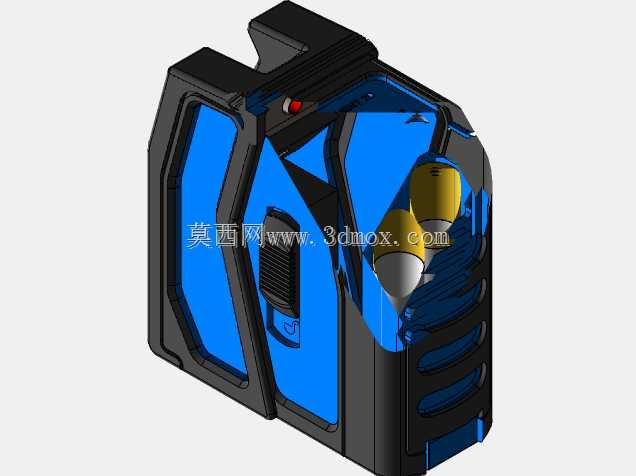

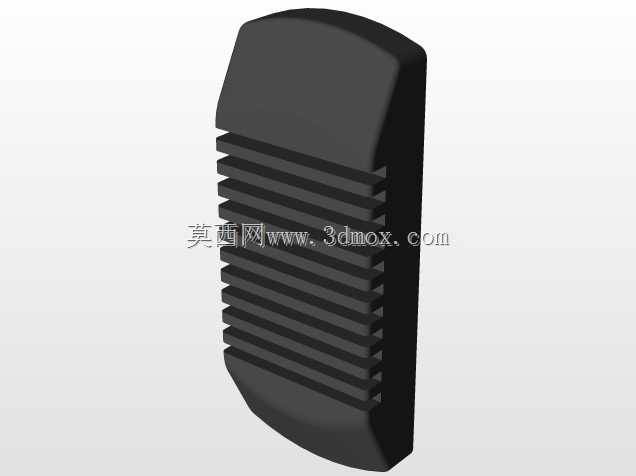

　　结构设计层面，内部光机组件采用悬浮式安装结构，通过四根低弹性阻尼钢丝将激光模组悬挂在壳体内部框架上，配合底部的磁阻尼结构，可快速抵消放置时的晃动，快速进入稳定投线状态；壳体接缝处做了IP54级密封设计，可阻挡施工现场的粉尘侵入，同时可承受日常作业中飞溅的水滴淋溅，适配潮湿的厨卫施工、多粉尘的土建开槽作业环境。电池仓设置在设备背部，采用可拆卸式充电锂电池结构，满电状态下可支持连续8小时的全亮线投线作业，电池接口做了防呆设计，反向无法插入，避免现场更换电池时出现接反损坏电路的问题。

　　安装边界与尺寸适配方面，设备底部设置了标准1/4英寸螺纹接口，可直接适配市面通用的三脚架、升降支撑杆安装，无需额外加装转换接头；设备底部三个支撑脚可做微调，当放置面存在微小倾斜时，可通过旋转支撑脚调整初始角度，让设备进入自动安平的角度范围内，避免超出补偿范围出现报警提示。整机外形尺寸控制在120mm80mm160mm范围内，可放入普通工具包的侧袋中携带，不会占用过多工具收纳空间，设备自重控制在0.6kg以内，单手握持长时间作业无明显负重感。

　　从结构可靠性设计来看，激光出光窗口采用高透光钢化玻璃覆盖，表面做了防刮硬化处理，日常施工中接触到砂浆、灰尘擦拭时不会留下划痕，避免影响激光投线的清晰度。设备内置倾斜报警机制，当设备倾斜角度超出自动安平范围时，激光线会出现连续闪烁提示，避免用户在未找平状态下使用造成施工误差。壳体上的散热槽设置在设备顶部非握持区域，长时间连续工作时内部电路产生的热量可通过散热槽自然散出，不会出现壳体局部过热影响握持舒适度的问题，同时散热槽做了迷宫式结构，可避免粉尘、水滴从散热位置直接进入设备内部。
