尼康手持激光测距仪外观结构设计

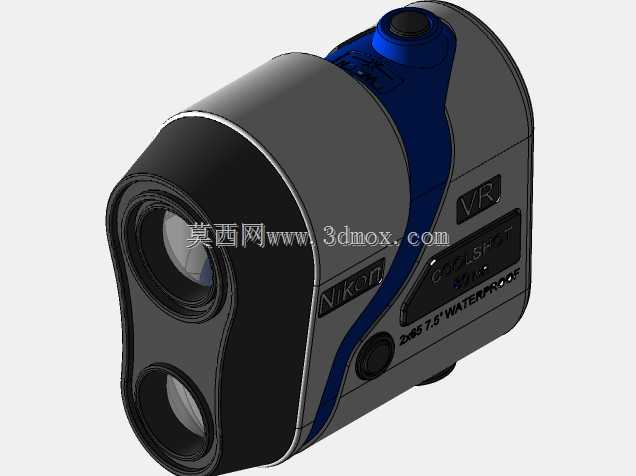

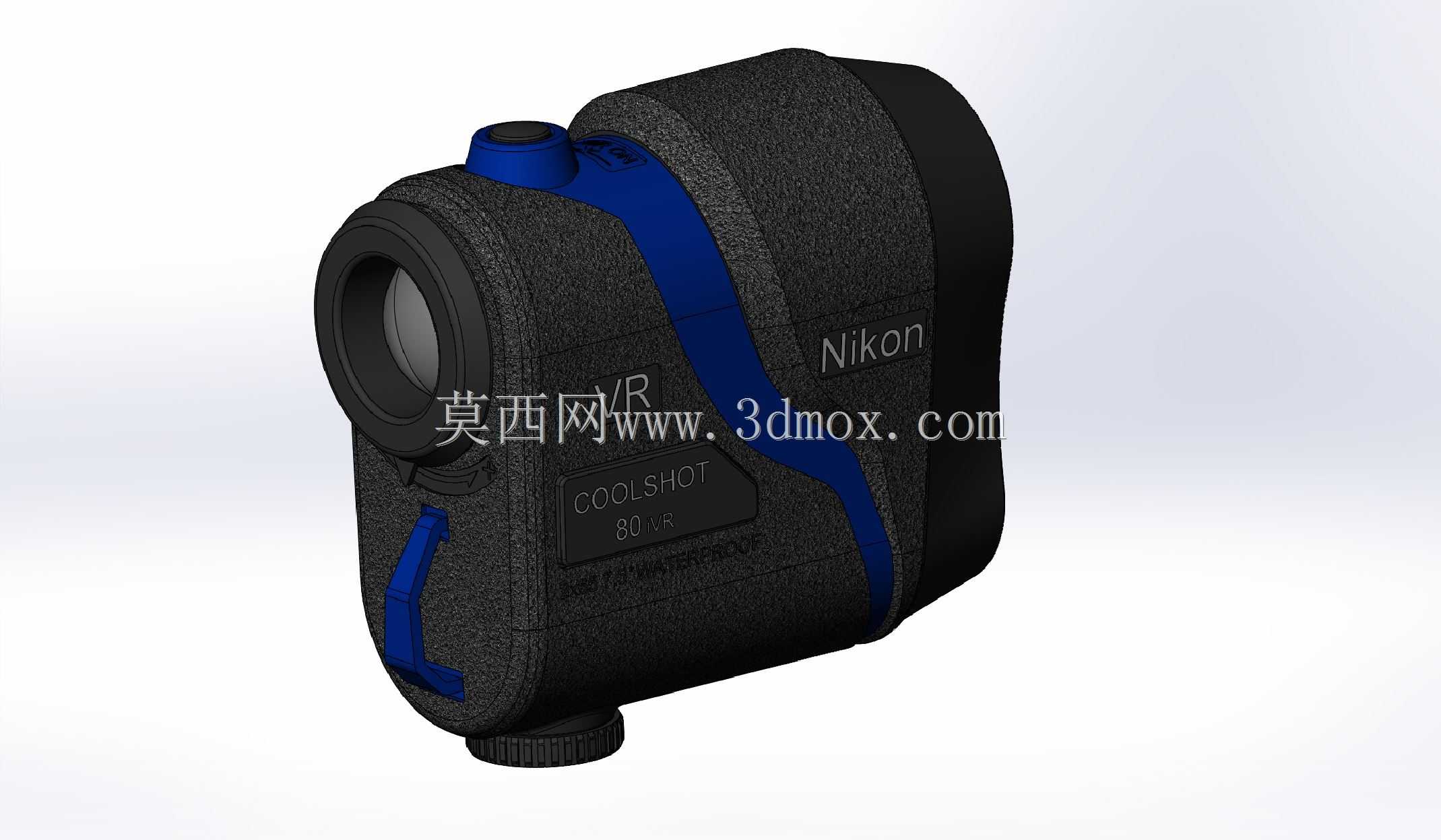

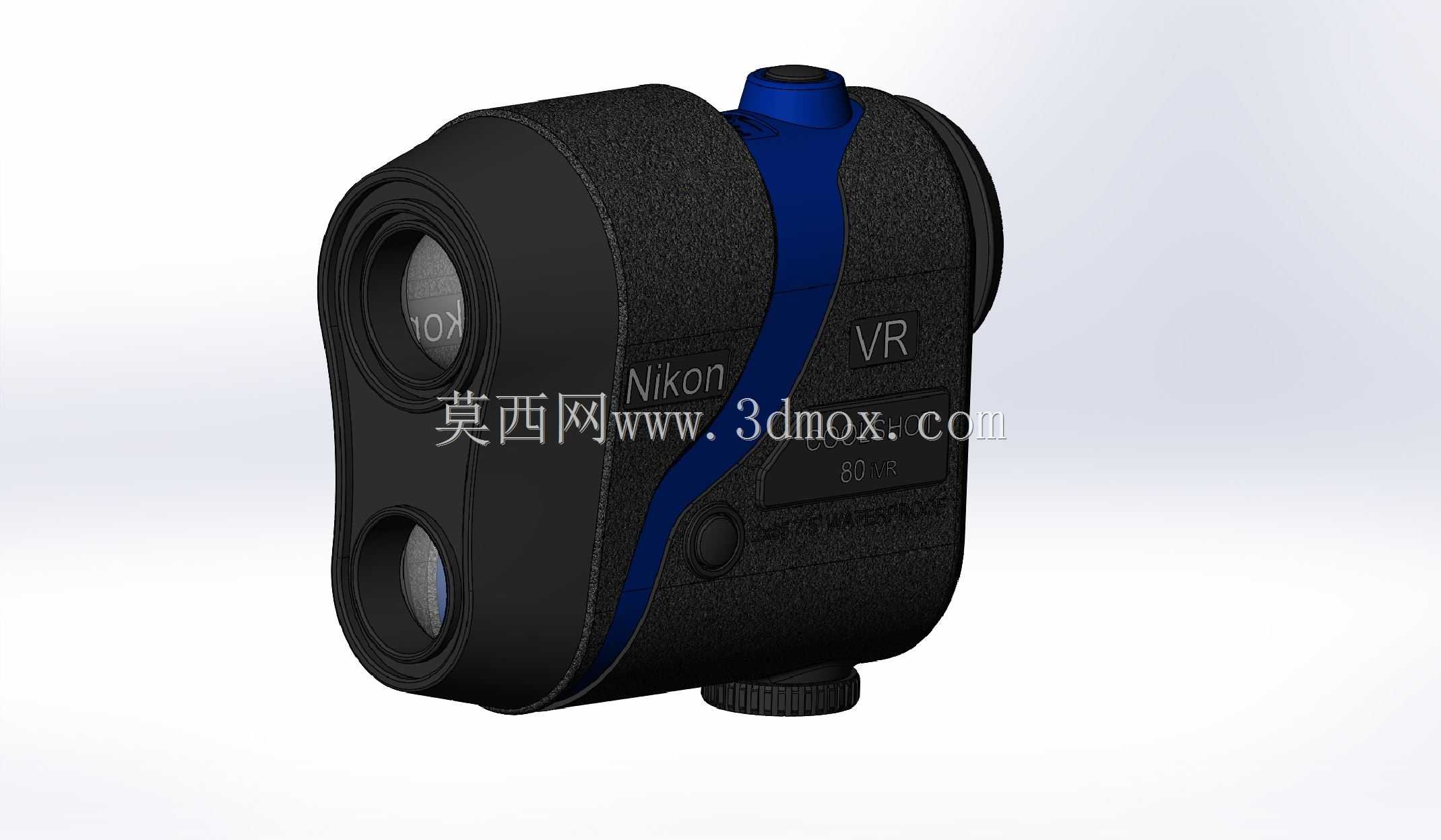

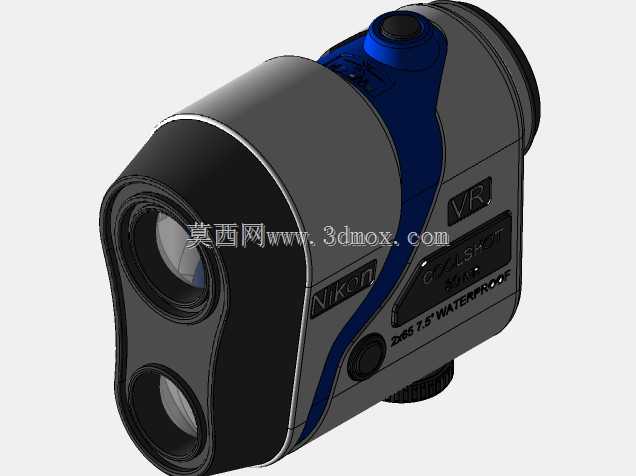

　　这款手持激光测距仪的结构设计，首先围绕户外作业的单手握持使用逻辑展开，整体轮廓贴合成年人手掌自然握持的弧度，机身主体采用类磨砂硬质壳体材质，侧面设置的蓝色装饰条同时兼具防滑筋的功能，握持时虎口位置刚好贴合蓝色条带的曲面过渡区域，长时间持握不会产生明显硌手感。设备前端设置两组光学窗口，上方为观测目镜组，下方为激光发射与接收模组，两组窗口的同轴度在结构设计时做了限位约束，保证激光光路与观测视轴的平行度误差控制在测量精度允许范围内，避免观测瞄准点与实际测距点出现偏移。机身顶部设置的调节旋钮，用于切换测量模式与视度调节，旋钮表面做了滚花纹理处理，戴薄手套操作时也能获得足够的摩擦力，不会出现打滑情况。侧面的功能按键做了下沉式设计，

　　按键边缘与机壳表面保留0.3mm的高度差，放在工具包或者口袋中时不会因为挤压误触触发测量，按键的按压行程设置为1.2mm，反馈力度适中，单次按压即可触发测量动作，不需要反复施力。设备的VR标识区域对应内部的防抖补偿模组，结构设计时为该模组预留了独立的减震安装腔，通过软质胶圈将防抖模组与主壳体做柔性连接，减少手持抖动对测量精度的影响，同时在跌落时能够吸收部分冲击能量，保护内部光学元件不受损。从安装边界来看，整机的外形尺寸控制在单手握持的合理范围内，最宽处不超过90mm，长度控制在110mm左右，厚度方向最大尺寸为45mm，整体重量分配做了重心优化，握持时重心落在手掌中心位置，举臂瞄准的时候不会因为重心偏移增加手腕负担。

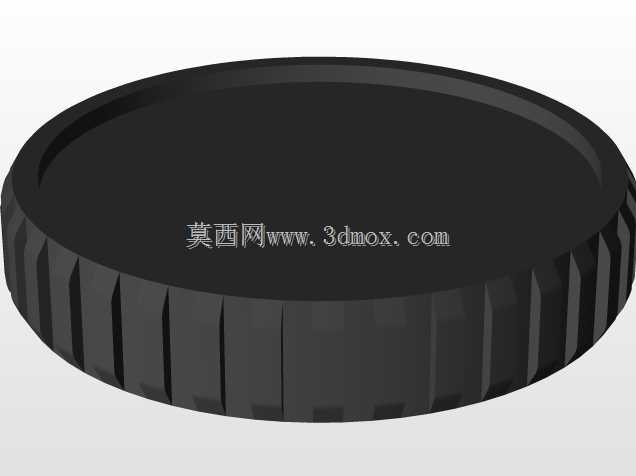

　　在实际应用场景中，这类设备主要面向户外测绘、高尔夫球场距离测量、电力线路弧垂测量、林业勘查等场景，结构设计时充分考虑了户外使用的环境适应性，壳体接缝处做了错位止口设计，能够阻挡日常使用中的雨水泼溅与灰尘侵入，不需要额外加装防护套即可应对常规户外作业环境。光学窗口的镜片安装位置做了内凹设计，镜片表面比机壳前端面内缩2mm，放置在平面上时镜片不会直接接触接触面，避免日常使用中镜片被刮花，同时在窗口边缘预留了安装透明保护片的卡槽，用户可根据使用需求自行加装保护镜片。机身底部设置的电池仓采用旋转卡扣式结构，不需要借助硬币或者其他工具即可徒手打开仓盖更换电池，仓盖内部设置了防水胶圈，保证电池仓位置的密封性能，

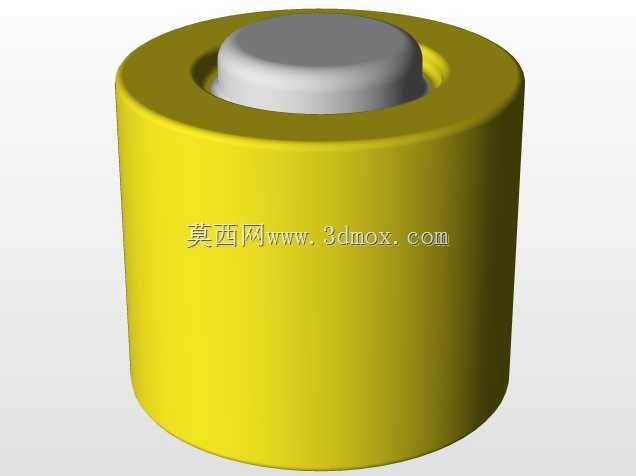

　　电池仓的尺寸适配常规的CR2锂电池，不需要使用特殊规格的定制电池，野外作业时补充电池十分方便。从建模逻辑来看，整个模型先构建主体的握持曲面，通过多段样条曲线拟合手掌贴合的弧度，再拆分各个功能部件的安装位，将光学模组、按键、旋钮、防抖组件的安装位置逐一做布尔运算预留安装腔，各个部件的配合间隙按照手持消费类电子设备的通用公差设置，外观面的分模线设置在视线不易观察到的侧面位置，保证外观面的整体性。侧面的品牌标识区域采用凹陷蚀刻的结构设计，不会因为长期摩擦导致标识磨损脱落，标识位置的深度控制在0.2mm，既不会影响壳体的结构强度，也能保证标识的清晰度。目镜位置的视度调节环做了阶梯式刻度，每旋转一格对应固定的视度调节量，调节时带有清晰的档位反馈，用户可以根据自己的视力情况快速调节到清晰的观测视野。设备的整体外观没有多余的突出结构，所有外部部件都做了圆角过渡处理，放在衣物口袋中取用的时候不会勾挂布料，日常携带十分方便。在结构强度设计上，壳体的壁厚设置为2.5mm，在握持受力的关键位置做了局部加厚处理，内部设置了纵横交错的加强筋，既能够控制整机重量，也能保证壳体的抗冲击性能，从1.2米高度自由跌落到水泥地面时，壳体不会出现开裂情况，内部光学模组也不会因为冲击出现偏移。
