手持便携式对讲机通讯设备结构设计

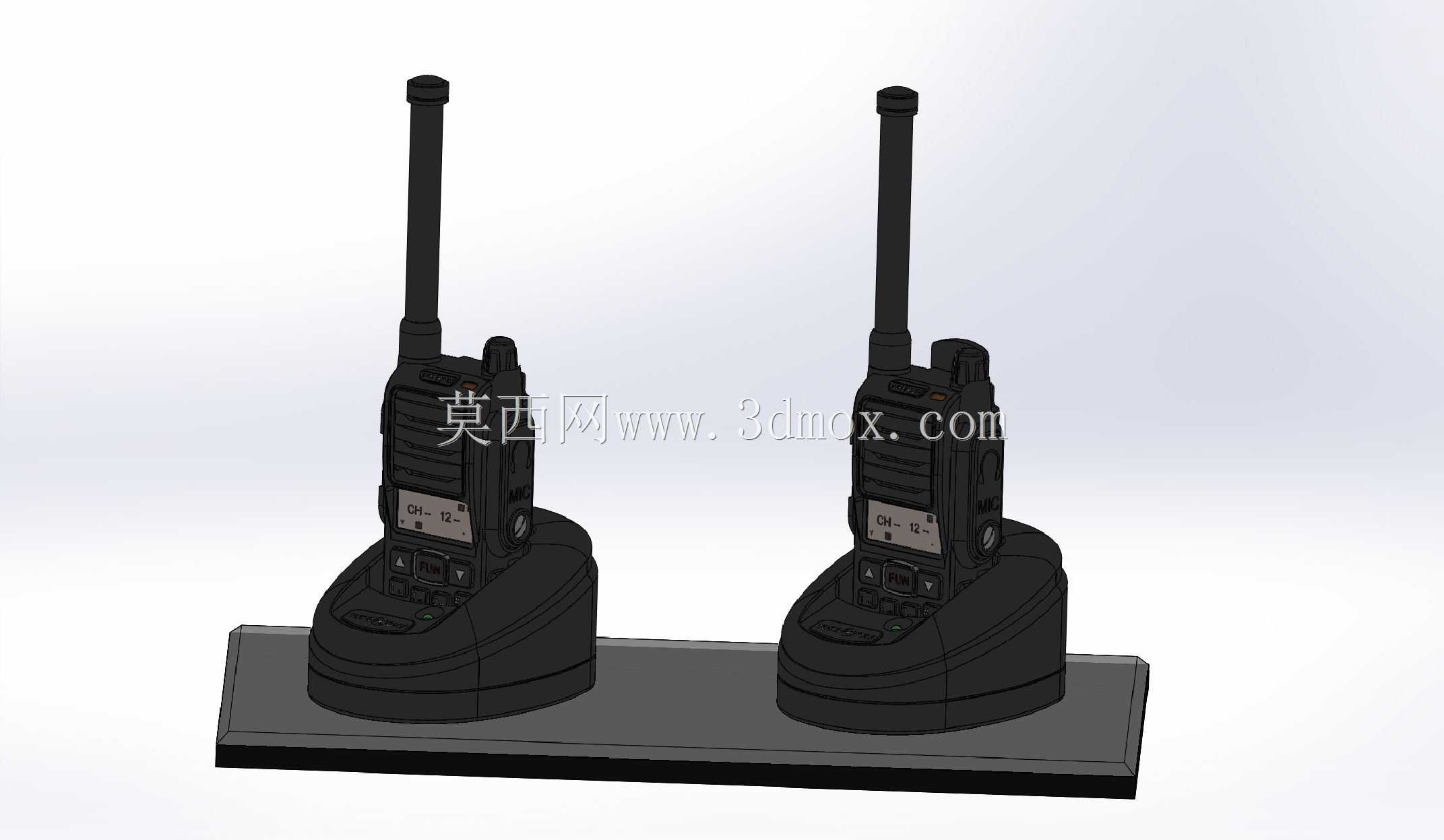

　　这款手持对讲机的三维结构设计，完全围绕户外作业、现场调度场景的实际使用需求展开，没有冗余的装饰性结构，每一处造型都服务于功能落地与使用体验。从实际应用场景来看，这类设备广泛覆盖工地现场调度、安保巡逻通讯、户外探险组队、赛事活动保障、厂区内跨区域作业沟通等场景，这些场景普遍存在环境复杂、操作人员手部可能沾有污渍或佩戴劳保手套、设备存在磕碰掉落风险等特点，因此整个结构设计从一开始就把抗造、易操作、握持稳定作为核心设计目标。

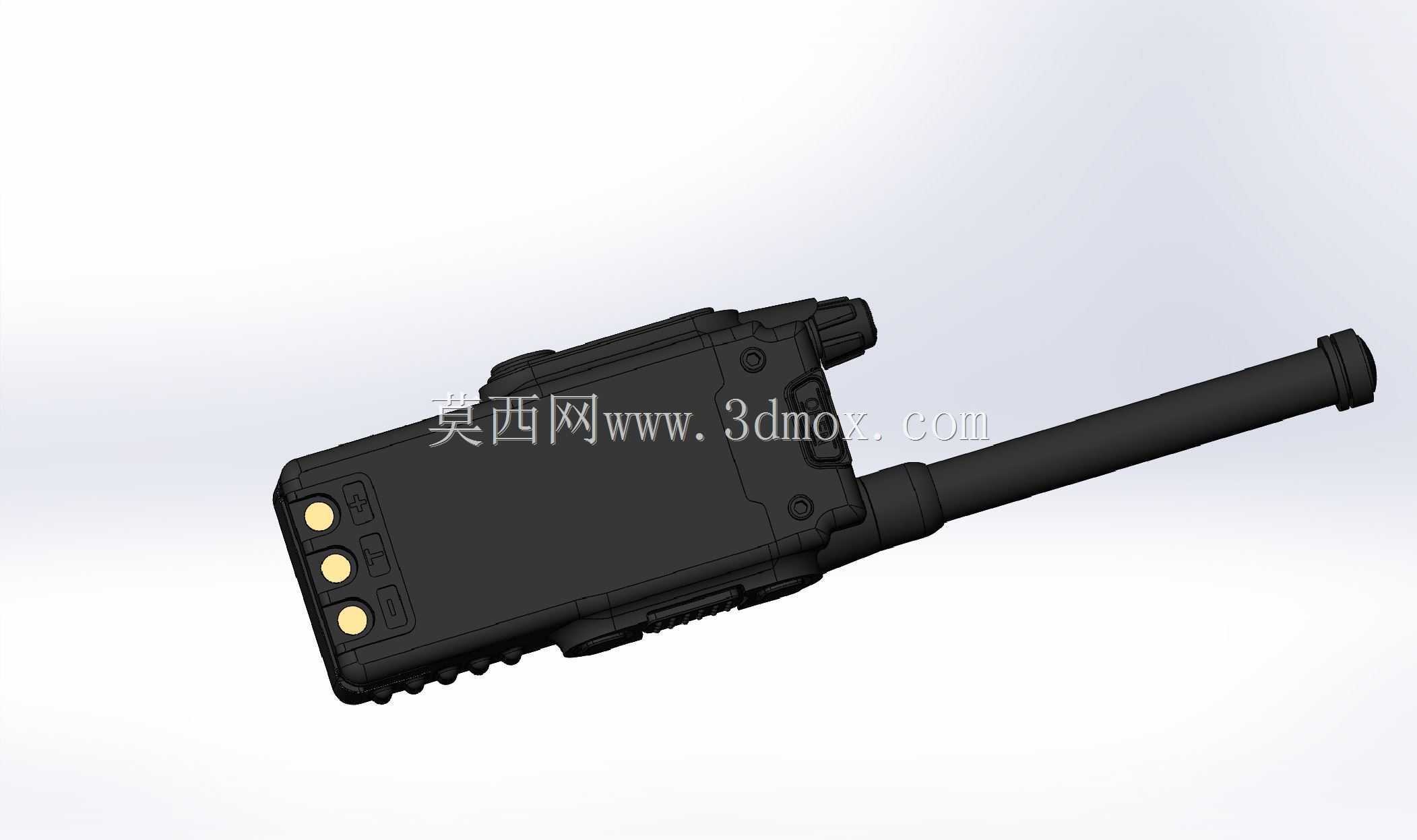

　　先从握持区域的设计说起，机身主体的握持段做了贴合人手自然握持弧度的收腰处理，外壳边缘全部做了R2-R3的圆角过渡，没有尖锐的棱角，既避免长时间握持硌手，也能在设备掉落时通过圆弧面分散冲击力，降低外壳碎裂的概率。机身背部预留了适配背夹的安装卡槽，卡槽位置做了内嵌式的加强筋设计，背夹安装后不会突出机身握持面太多，避免揣在口袋或者挂在腰带上时出现勾挂，同时加强筋的排布可以保证背夹在反复插拔、长期夹持腰带的情况下，安装位不会出现开裂变形。

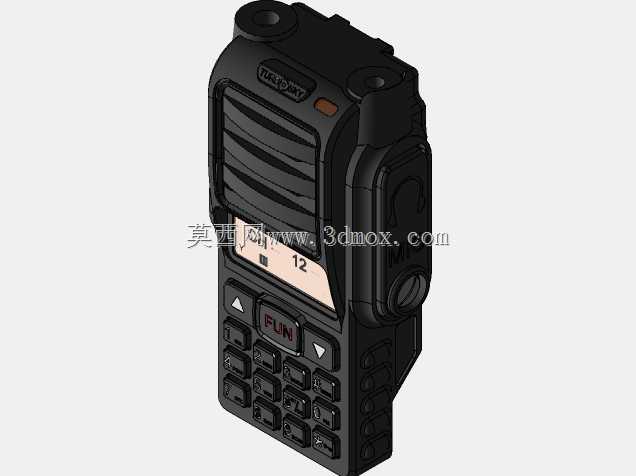

　　操作区域的布局完全遵循盲操作的使用逻辑，数字按键与功能按键做了明确的触感区分：数字按键采用统一的微凸方形键帽，表面做了细密的防滑纹理，即使佩戴薄劳保手套也能准确按压；功能按键中的PTT发射键做了加大处理，位置刚好落在握持时拇指自然放置的区域，按键的按压行程设置在1.2-1.5mm区间，按压力度控制在3-5N，既不会因为轻微触碰出现误触发，也不会因为按压力度过大导致长时间操作手指酸痛。按键周边的壳体做了0.8mm的凸起围边，当设备正面朝下掉落时，围边会先接触接触面，避免按键直接受冲击出现塌陷或者卡滞。

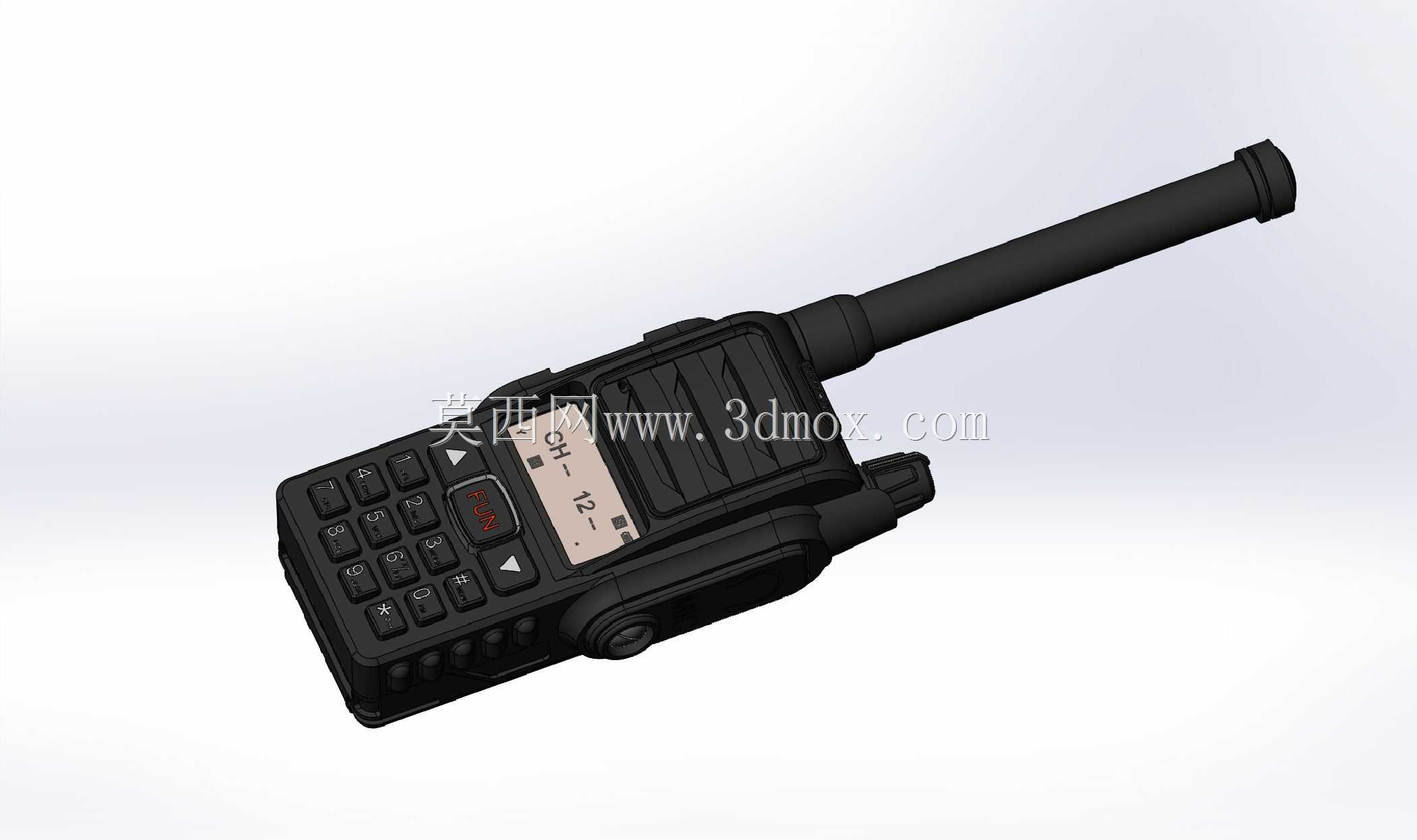

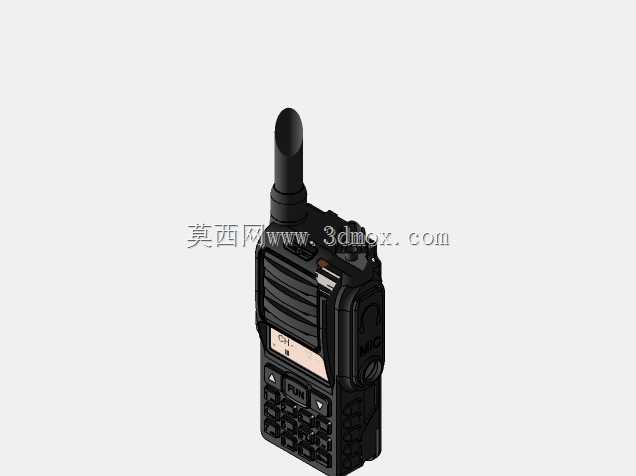

　　天线部分采用了根部铰接的结构设计，天线主体为长杆状，铰接处可以实现一定角度的弯折，既可以在收纳时调整角度避免磕碰，也能在使用时根据握持姿势调整天线朝向，优化信号收发效果。天线与机身连接的位置做了密封圈安装槽，装配后可以实现IP54级别的防尘防水能力，应对雨天使用或者扬尘环境下的作业需求，避免雨水或者粉尘从天线接缝处进入机身内部，损坏电路板组件。

　　显示区域采用了下沉式安装设计，屏幕周边的壳体比屏幕表面高出0.5mm，同样是为了掉落时保护屏幕不被直接刮蹭或者撞击，屏幕下方的功能标识区做了哑光处理，避免强光下出现反光影响参数读取。机身侧面预留了耳机、充电接口的安装位，接口位置同样设计了密封胶塞的安装结构，胶塞与壳体通过一体的软胶连接带固定，避免胶塞丢失，胶塞塞入接口后可以和壳体表面齐平，不会突出影响握持手感。

　　从内部结构的排布逻辑来看，整个机身的内部空间做了明确的分区：天线连接端的射频模块区域做了独立的屏蔽罩安装位，避免射频信号对按键控制电路、音频电路产生干扰；电池仓占据了握持段的大部分空间，电池与仓壁之间预留了0.3mm的缓冲泡棉安装间隙，既可以固定电池避免晃动，也能在设备受到冲击时起到缓冲作用，保护电池电芯；扬声器的出声孔开设在机身正面下方，出声孔内侧预留了防水透声膜的安装位置，保证声音传出的同时阻挡液体、粉尘进入。

　　整机的装配采用前后壳卡扣加螺丝固定的方式，螺丝孔全部做了沉台设计，装配后螺丝不会突出壳体表面，沉台位置可以搭配软胶塞做封堵，既提升外观的整体性，也避免螺丝长期暴露在潮湿环境下出现锈蚀。外壳的壁厚控制在2.2-2.5mm区间，在按键安装位、天线铰接位、螺丝柱位置都做了局部加厚或者加筋处理，保证结构强度的同时尽可能控制整机重量，避免长时间手持出现疲劳。所有的结构转角处都做了均匀的壁厚过渡，避免注塑生产时出现缩痕、应力集中等问题，提升零件的生产良率与长期使用的结构稳定性。

　　从安装边界尺寸来看，整机不含天线的长度控制在120mm左右，宽度在58mm左右，握持段的厚度在32mm上下，这个尺寸刚好适合亚洲人手型的握持范围，单手握持时手指可以完全环握住机身，不会因为机身过宽导致握持不稳。天线展开后的总长度在220mm左右，这个长度既可以保证手持段的信号收发效率，也不会因为天线过长导致使用时容易勾碰到周边物体。整机的边角全部做了钝化处理，没有任何会勾挂衣物、装备的突出结构，适合在复杂作业环境下随身携带使用。
