布雷维尔桌面循环扇结构设计

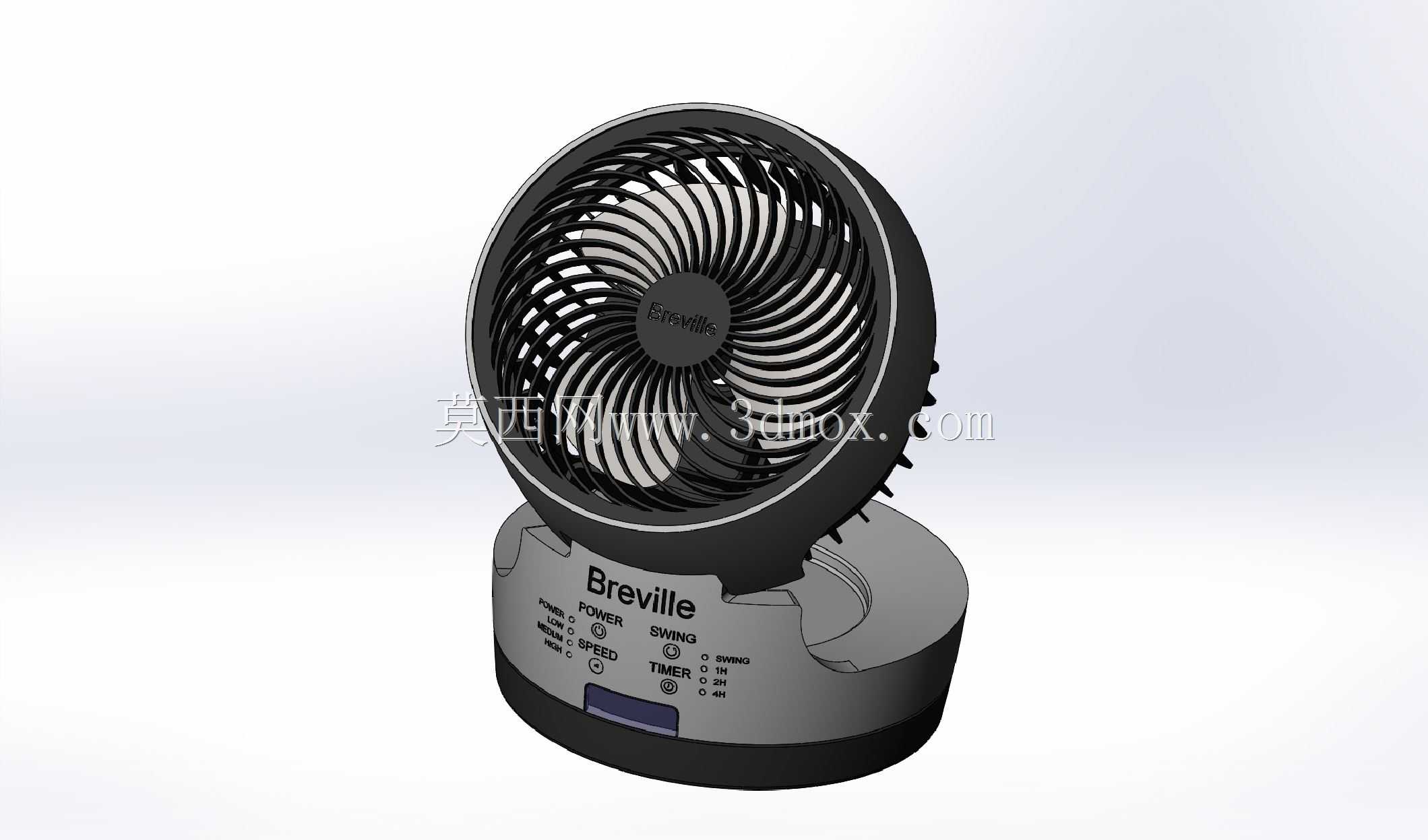

　　这款桌面循环扇的建模完全还原实物的结构逻辑，先从实际使用场景来看，这类小尺寸送风设备主要适配10平米以内的封闭小空间，比如个人办公工位、宿舍床头、书房桌面这类近距离送风场景，和落地扇的大范围空气搅动不同，它的出风更集中，能在小范围内形成定向的空气循环，不会像大尺寸风扇那样直吹造成体感不适，也不会因为送风范围过大干扰周边的纸质文件、小摆件等桌面物品。

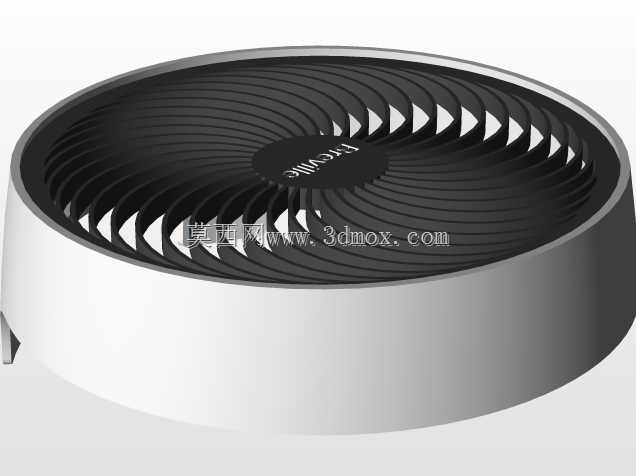

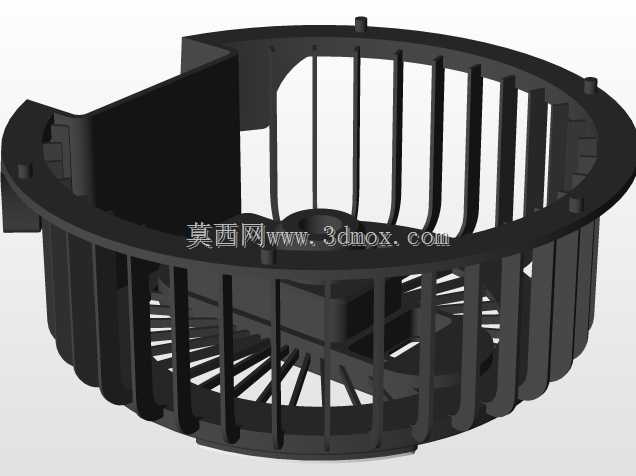

　　从功能特性上拆解，整机分为上下两个核心结构段，上部是风轮与导风栅格组成的送风头部，下部是集成控制与摆动机构的底座。头部的导风栅格采用径向螺旋排布，每一片栅格的倾斜角度都经过匹配风轮出风角度的调校，能把风轮甩出的紊流整理成束状定向气流，减少出风过程中的动压损失，相比普通直栅格的小风扇，送风距离能提升30%左右，近距离使用时不会出现风感散、吹到身上发飘的问题。风轮采用的是多叶片前倾式离心结构，叶片数量做了加密处理，转动时的切风频率更高，能有效降低低频风噪，在一档低转速运行时，噪音水平能控制在不干扰正常办公思考的区间，适合长时间伏案工作时开启。

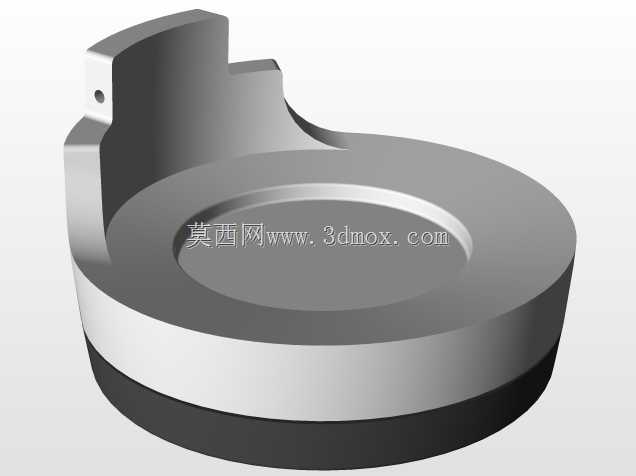

　　底座部分的设计兼顾了功能集成与放置稳定性，底部做了整圈的防滑胶垫安装位，放置在光滑的玻璃、木质桌面时不会因为头部摆动产生滑移，底座内部预留了摆动驱动机构的安装空间，摆动角度覆盖左右120度范围，能让送风范围覆盖单人周边的活动区域，不需要手动调整风扇位置就能让周边区域都能感受到气流。底座的上表面集成了功能按键区，分别对应电源开关、风速档位调节、摆动开关、定时功能，按键的排布符合日常操作的人机逻辑，常用的电源开关放在最靠近使用者的位置，调节类按键依次排布，盲操作时也能快速识别按键功能，不会出现按错的情况。底座侧面预留了供电接口的安装位，采用常规的低压直流供电，适配常见的桌面供电场景，使用时不需要额外占用大功率插座。

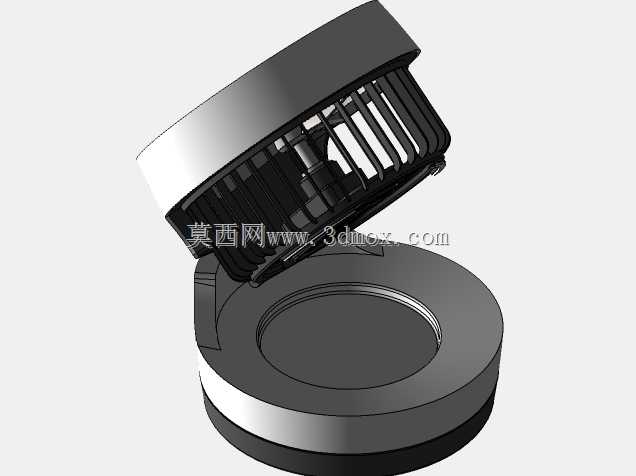

　　从设计思路上看，整机的外观走简约实用的路线，没有多余的装饰性结构，头部和底座的连接采用可俯仰调节的转轴结构，俯仰角度覆盖向上30度到向下15度的调节范围，既能水平直吹人体，也能向上调整角度吹动室内上层空气，带动整个小空间的空气循环，避免冷风直吹造成的体感不适。整机的外壳分件逻辑也符合注塑生产的工艺要求，头部的前后壳采用卡扣加螺丝的固定方式，接缝位置做了错位止口设计，装配后不会出现明显的拼缝，也能避免长期使用后外壳变形产生的异响。底座的上下壳同样采用周边卡扣固定，内部预留了电路板、配重块的安装柱位，配重块设置在底座最底部的位置，能有效降低整机的重心，即使头部调整到最大俯仰角度，也不会出现整机倾倒的问题。

　　关于安装与尺寸边界，整机的最大外径控制在180mm以内，底座的直径在160mm左右，放置在桌面时占用的面积不到一张A4纸的四分之一，不会过多占用桌面的有效使用空间，头部的最大高度在220mm左右，放置在显示器旁边时不会遮挡屏幕视线，也不会和桌面的键盘、水杯等物品产生位置干涉。整机的走线全部隐藏在外壳内部，外部没有裸露的线材，底座的供电接口做了内凹设计，插头插入后不会突出底座外沿，避免日常使用时磕碰插头造成供电中断。转轴部位的阻尼做了分段调校，调整俯仰角度时能在任意角度稳定悬停，不会出现头部自动下坠的问题，长期使用后阻尼衰减也能通过转轴内部的调节螺丝重新预紧，不需要更换整个转轴部件，降低后期的维护成本。

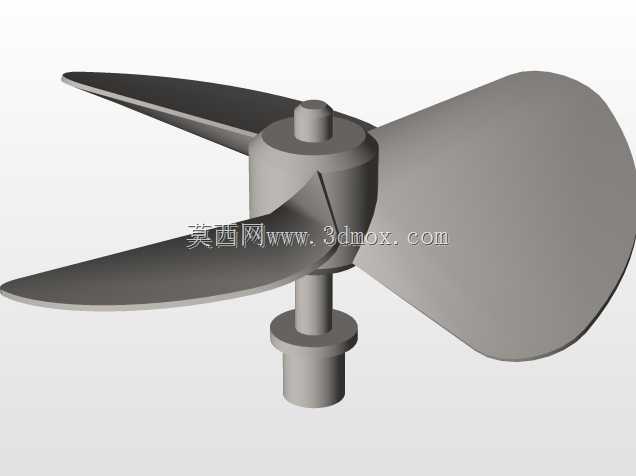

　　从结构细节上看，风轮和驱动电机的连接采用过盈配合加定位卡簧的固定方式，电机运转时的震动会通过电机支架上的减震胶垫传递到底座，能有效降低整机的共振噪音，不会出现放在桌面时和桌面产生共振嗡鸣的问题。导风栅格的栅条间距控制在8mm以内，符合小家电的安全防护要求，能避免手指不小心伸入风轮区域造成误伤，同时栅条的厚度做了减薄处理，不会因为栅条过宽阻挡出风面积，影响送风效率。底座底部的防滑胶垫采用环形排布，四个胶垫分别对应底座的四个受力点，即使桌面有轻微的倾斜，也能保证风扇放置平稳，不会出现滑动的情况。
