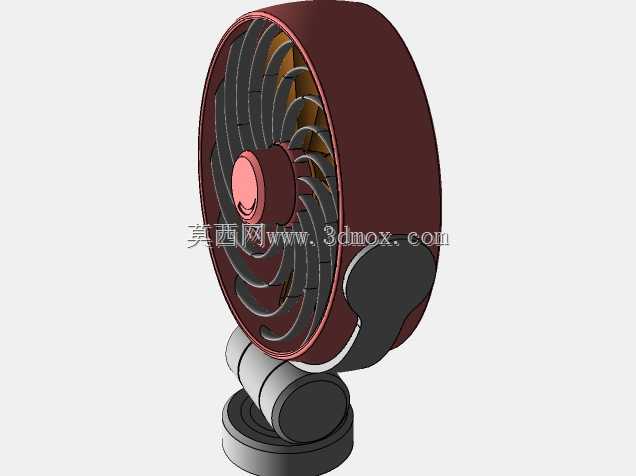

车载12V可旋转摇头小风扇结构设计

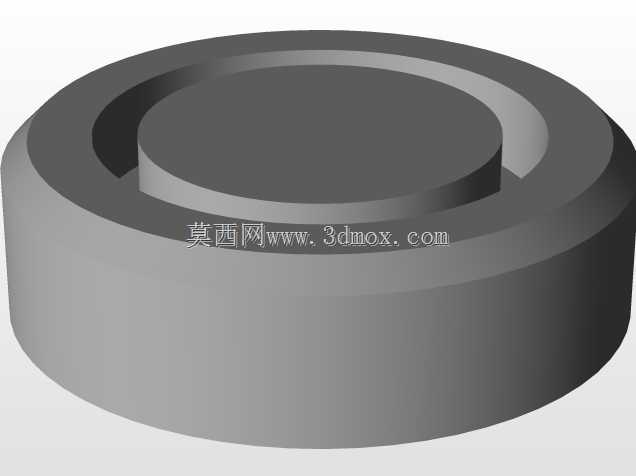

　　这款12V直流小风扇的结构设计，最初的需求锚点是车载狭小空间的定向通风补风场景，同时兼顾桌面工位的局部送风需求，因此在整体结构排布上做了多场景适配的考量。从安装边界来看，底座采用了圆柱形配重加防滑底垫的结构，整体底座直径控制在70mm以内，高度仅45mm，既可以直接放置在汽车中控台的杯架旁、副驾仪表台空余位置，也能通过配套的卡扣结构固定在货车驾驶室的立柱、工程车操作位旁的横杆上，不会占用过多操作空间，也不会遮挡驾驶视线。

　　扇头部分的外径设计为160mm，整体扇头加底座的总高度控制在220mm，属于紧凑型小尺寸通风设备，扇叶采用了7片后掠式弧面结构，和常规5叶小风扇相比，相同转速下送风的覆盖范围更广，同时能打散集中的硬风柱，避免直吹带来的不适感，扇叶的曲面弧度经过反复调整，在12V额定电压下，转速稳定在2200转时，送风距离可以达到1.8米，足够覆盖单座位的通风需求，同时运行噪音控制在42分贝以内，不会在行车或者办公时产生明显的噪音干扰。

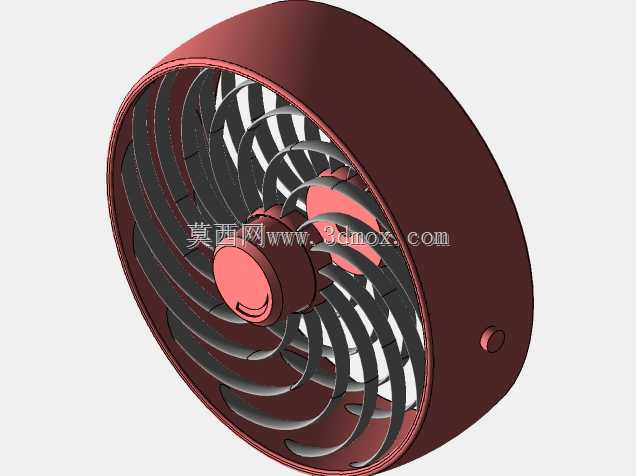

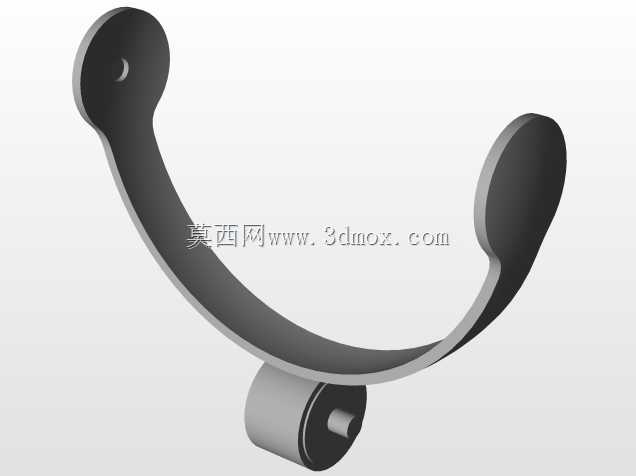

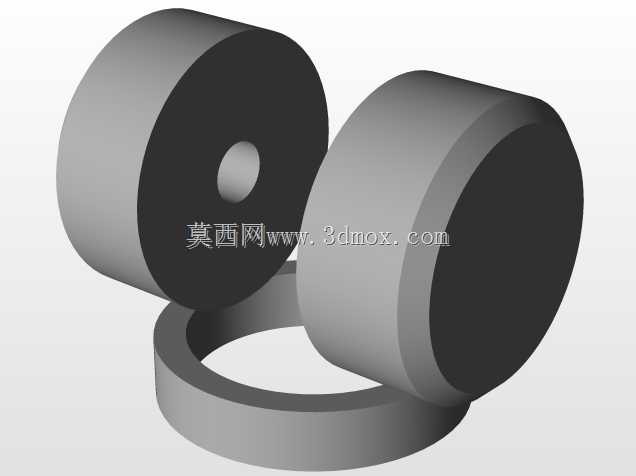

　　防护网罩采用了前后分体式卡扣结构，网条的间隙控制在8mm以内，符合小电器的安全防护要求，既可以避免手指误触高速转动的扇叶，也能在日常清洁时直接拆开前网罩，擦拭扇叶上积攒的灰尘，不需要额外借助工具拆卸。扇头和底座的连接部分采用了双轴铰接结构，水平方向可以实现360度无死角旋转，垂直方向的俯仰调节角度覆盖向上30度到向下45度，用户可以根据实际的送风需求，直接手动调整扇头的朝向，不需要挪动整个底座的位置，铰接位置内置了阻尼橡胶圈，调整到任意角度都可以稳定保持，不会因为车辆行驶的颠簸或者桌面的轻微震动出现扇头下垂、移位的问题。

　　底座内部预留了12V直流供电模块的安装空间，供电线从底座侧方的出线口引出，既可以直接连接车辆的点烟器接口取电，也可以搭配适配的电源适配器连接桌面市电使用，供电线路的走线槽在底座内部做了防拉扯结构，避免日常使用中拽动电线导致内部接线松脱。底座的下半部分设计了可拆卸的配重块，在放置使用时可以提升整体的稳定性，避免风扇运行时的震动导致设备移位，如果是采用卡扣固定安装的场景，也可以拆下配重块，降低整体的安装负重，适配更多的安装载体。

　　从结构设计的合理性来看，整台风扇的可拆零件全部采用卡扣加少量自攻螺丝的固定方式，没有复杂的连接结构，生产装配时的工序更少，后期如果出现电机损坏、线路故障的问题，也可以快速拆开更换配件，降低维护成本。扇头的外壳采用了耐温ABS材质，长期在车内暴晒的高温环境下也不会出现变形、异味的问题，扇叶采用了韧性更强的PP材质，即使不小心碰到防护网，扇叶碰到网条也不会出现断裂、飞溅的问题，使用安全性更高。

　　在实际的应用场景中，这类小风扇可以弥补车载空调送风不均的问题，比如夏季车辆暴晒后，车内温度快速升高，空调降温速度慢的时候，可以直接开启风扇快速吹散座椅、方向盘附近的热空气，提升降温速度；对于货车、工程车这类空调效果较差的运营车辆，也可以单独对着驾驶员位置送风，避免长时间驾驶闷热出汗影响操作状态。在桌面使用场景下，它可以作为工位的局部通风设备，夏天空调温度设置较高时，对着手部、面部位置送风，提升办公的舒适度，相比大型落地扇，它的体积更小，不会占用过多桌面空间，送风范围也刚好覆盖单人使用区域，不会影响到周边的同事。

　　建模过程中对各个零件的配合公差做了严格的控制，铰接位置的阻尼圈和转轴的配合公差控制在0.1mm以内，既保证转动时的顺畅度，也不会出现间隙过大松动的问题；网罩的卡扣配合深度设计为3mm，安装到位后会有明显的卡扣反馈，不会因为风扇运行的震动导致网罩脱落。电机安装位的尺寸适配常见的36mm直径12V直流有刷电机，后期如果需要更换不同转速、不同功率的电机，不需要修改外壳的安装结构，通用性更强。
