劲量EU插头四槽AA电池底座充电器结构

　　日常民用与小型办公场景里，AA规格镍氢充电电池的使用覆盖了无线键鼠、便携数码配件、小型测量工具、儿童电动玩具等诸多品类，对应的座充设备是这类循环供电体系里的核心配套部件，这款带EU规格插头的四槽底座充电器，就是针对欧盟区域市电使用场景设计的一体式充电装置，无需额外外接电源线，直接插装在墙面市电插座上即可完成电池充电作业，省去了线材收纳、外接适配器匹配的麻烦，很适合差旅携带、家庭日常备用的使用需求。

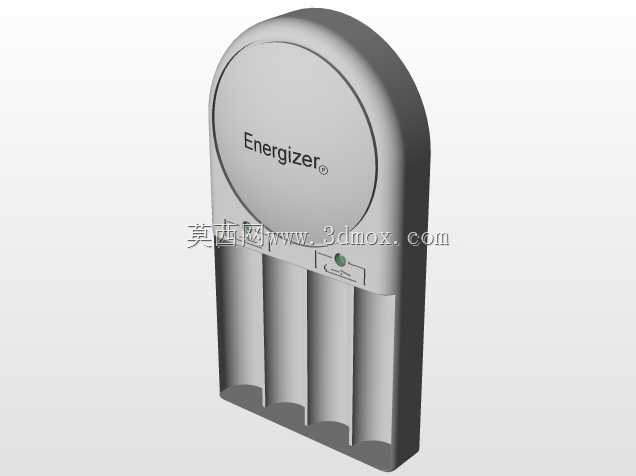

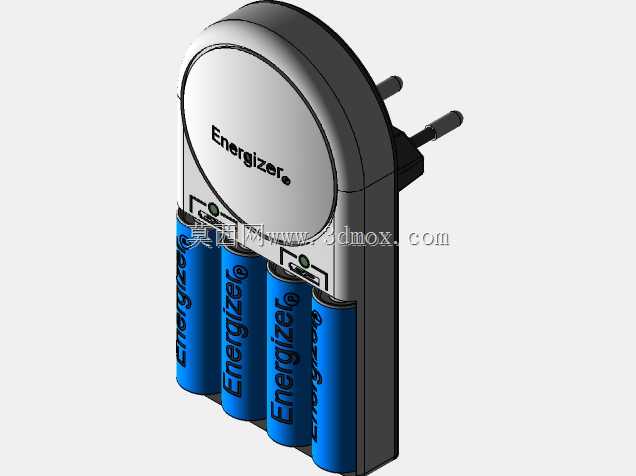

　　从结构设计逻辑来看，这款充电器采用了上半部分电路腔体、下半部分电池插装槽的竖向布局，整体轮廓做了大圆角过渡处理，没有尖锐的棱角，既可以避免日常拿取、插拔过程中刮蹭手部或周边物件，也能在插装到墙面插座时，让壳体与墙面形成更贴合的受力面，减少插装后的悬臂受力晃动。上半部分的圆形区域是品牌标识区，同时内部容纳了AC插脚的连接结构、充电控制电路板、状态指示电路，侧边伸出的金属插脚完全符合欧盟CEE 7/16标准的两圆插尺寸规格，插脚中心间距、插脚直径、伸出长度都严格匹配欧盟标准墙面插座的参数，插装到位后不会出现松脱、接触不良的问题，插脚与壳体内部的连接采用了嵌件注塑的固定方式，反复插拔过程中不会出现插脚松动、移位的情况，能满足长期使用的结构强度要求。

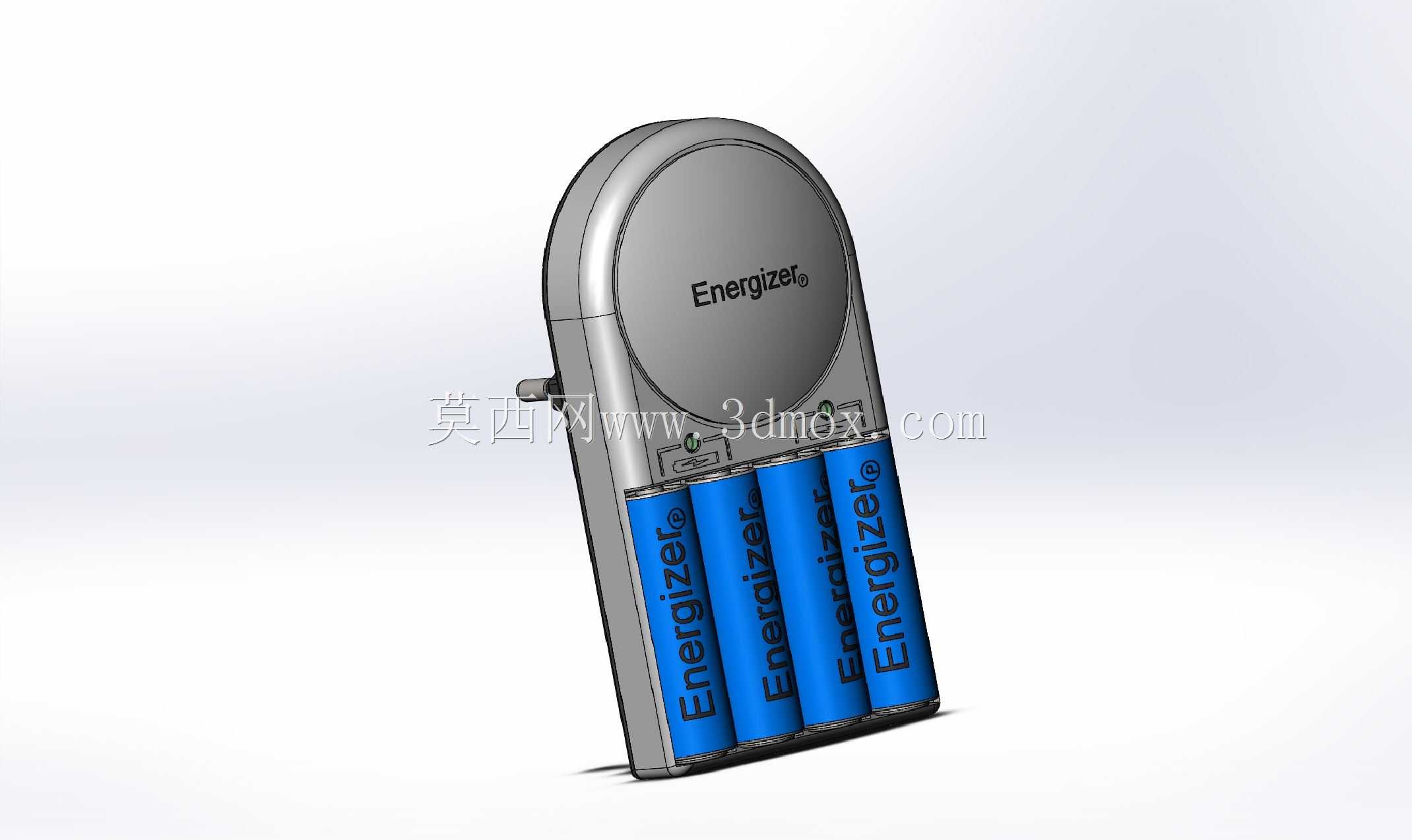

　　下半部分的四个电池槽采用竖向并排布局，每个槽位都对应设置了正负极金属接触弹片，弹片采用镀镍锡磷青铜材质，既有足够的导电性能，也具备合适的弹性变形量，电池插入时可以通过弹片的形变提供合适的卡紧力，同时保证正负极与电池端面的可靠接触，不会因为轻微的震动、晃动出现接触断电的情况。槽位的尺寸完全匹配AA型号（即5号）电池的外径与长度公差，电池插入后不会出现过度旷量，也不会因为尺寸过紧导致插拔费力，槽壁上预留的细小缝隙可以在充电过程中帮助电池散热，避免密闭空间里电池充电发热累积导致温度过高，影响充电效率与电池使用寿命。

　　电路部分的设计上，这款充电器采用了独立槽位控制的方案，四个槽位可以单独识别电池状态，支持单节、多节电池混充，不需要凑齐偶数节才能启动充电，使用灵活性更高。每个槽位都具备充满自停的控制逻辑，检测到电池端电压达到满电阈值后会自动切换到涓流补电或者截止状态，避免过充损伤电池。壳体的材质选用了阻燃ABS工程塑料，表面做了细磨砂处理，既可以提升握持时的摩擦力，也能避免日常使用中残留指纹、划痕，壳体的合模缝都设置在侧边非外观面，合模错位量控制在0.1mm以内，装配完成后上下壳的贴合度良好，不会出现明显的缝隙落差。

　　从安装与使用的边界尺寸来看，这款充电器整体的厚度控制在插装到墙面插座后，突出墙面的距离不超过40mm，不会因为厚度过大影响插座周边的其他插头使用，宽度方向上四个电池槽并排的尺寸也做了优化，插装在双联插座的其中一个插孔位时，不会遮挡相邻的另一个插座插孔，提升了墙面插座的空间利用率。日常使用时，只需要将待充电的AA电池按照槽位旁标注的正负极方向插入槽位，再将充电器直接插装到符合欧盟标准的市电插座上，即可启动充电流程，不需要额外的操作步骤，老人、儿童都可以快速上手使用。

　　在结构建模的过程中，需要重点关注几个核心的配合公差：首先是EU插脚与壳体嵌装位置的定位尺寸，必须保证插脚的位置度误差在0.2mm以内，否则会出现无法插入标准插座的问题；其次是电池槽内正负极弹片的安装位置，要保证电池插入后，弹片的压缩量在设计范围内，压缩量过小会导致接触电阻过大、充电发热，压缩量过大则会导致电池插拔阻力过大，甚至长期使用后弹片出现塑性变形失去弹性；另外壳体内部的电路板安装柱位置要与PCB板的安装孔精准对应，避免装配时出现电路板受压变形，导致元器件虚焊或者壳体装配不到位的问题。散热通道的设计也需要在建模时提前预留，不能让内部的发热元器件被密闭在无空气流通的腔体内，要通过槽位缝隙、壳体周边的细小对流孔形成空气循环通路，带走充电过程中产生的热量，保证设备长期工作的稳定性。
