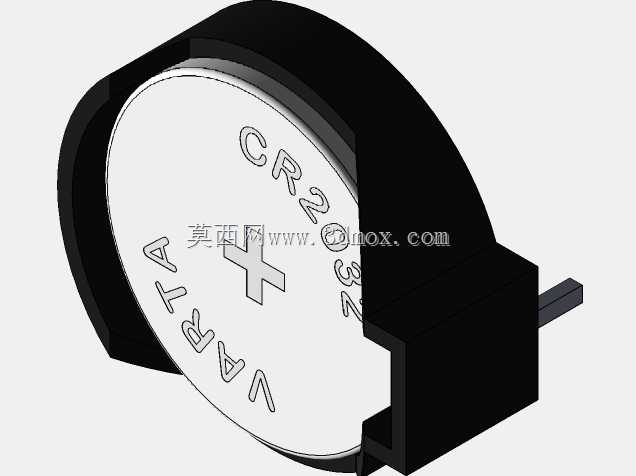

CR2032纽扣电池配套卧式贴片支架结构

　　在便携消费电子、小型工控传感模块、低功耗物联网终端的硬件结构设计中，纽扣电池的固定与供电连接是经常遇到的结构设计需求，这类应用场景普遍要求供电组件占用空间小、安装定位可靠、接触电阻稳定，同时要适配SMT回流焊的批量生产工艺，减少后续人工组装的工序成本。这款带支架的CR2032纽扣电池固定结构，正是针对这类小空间板载供电场景设计的一体化结构方案，区别于传统的立式插件电池座，卧式布局的设计能够最大程度压缩Z向的安装高度，适配厚度受限的超薄类电子产品结构需求。

　　从实际功能特性来看，该结构将纽扣电池的容纳腔体与贴片式安装引脚整合为一体，支架的侧壁做了半包式的围边结构，既能够对CR2032纽扣电池形成径向的限位，防止设备在受振动、冲击工况下电池出现移位、接触不良的问题，又预留了足够的取放缺口，方便后期设备维护时更换电池，不需要额外借助工具就能完成电池的拆装操作。支架底部的两个贴片引脚采用平直伸出的设计，引脚宽度与间距完全匹配常规SMT工艺的钢网开孔规范，能够直接随PCB板完成回流焊接，不需要额外的波峰焊或者手工补焊工序，能够有效提升批量组装的生产效率。接触弹片的结构隐藏在支架腔体内部，与电池正负极的接触位置做了预压弧度设计，能够保证电池装入后保持稳定的接触压力，即使在设备经历高低温循环、长期振动的工况下，也不会出现接触电阻波动、供电瞬断的问题。

　　在设计思路的考量上，这款结构首先平衡了安装空间与固定可靠性的矛盾：如果采用全包式的电池围边，虽然固定强度更高，但会占用更多的PCB板面积，同时电池拆装难度大幅提升，而如果围边高度过低，又无法对电池形成有效限位，跌落时容易出现电池脱落的问题。最终的半包式结构将围边高度设置为电池厚度的三分之二左右，既能够覆盖电池侧壁的大部分区域形成可靠限位，又在电池的一侧预留了手指操作的空间，不需要额外设计拆卸撬口就能完成电池更换。引脚的位置设计也充分考虑了PCB布局的通用性，两个引脚分别对应电池的正负极，极性标识直接做在支架的顶面，能够避免生产组装时出现极性装反的问题，同时引脚的伸出长度做了统一的规范，能够适配不同厚度PCB的焊盘设计，不会出现引脚过长顶到板底元件、或者过短焊接强度不足的问题。

　　从安装边界与尺寸配合来看，该支架的整体外形轮廓完全围绕CR2032纽扣电池的标准尺寸设计，CR2032电池的标准直径为20mm，厚度为3.2mm，支架的容纳腔内径做了0.15mm的间隙设计，既能够保证电池顺利装入，又不会因为间隙过大导致电池在腔体内出现晃动。支架的整体Z向高度控制在3.6mm以内，比电池本身的厚度仅高出0.4mm，这部分高度差来自于底部支架的壁厚与接触弹片的厚度，能够最大程度降低板载供电部分的整体高度，适配总厚度在5mm以内的超薄终端设备设计需求。两个安装引脚的中心距设置为标准的贴片元件间距，焊盘尺寸按照SMT工艺的通用规范设计为1.5mm*2.0mm的矩形焊盘，不需要在PCB上做特殊的异形开孔，能够直接融入常规的PCB布局流程中。支架的外侧壁做了微小的脱模斜度设计，不管是采用注塑工艺生产塑料支架本体，还是采用冲压工艺生产金属接触件，都能够顺利完成脱模，降低生产过程中的不良率。

　　在实际的工程选型应用中，这类卧式贴片电池支架常被用于蓝牙信标、低功耗温湿度传感器、主板CMOS备份供电、小型无线遥控模块、可穿戴健康监测设备等场景，这些场景的共同特点是设备整体体积小、供电电流需求低、要求长期免维护的可靠供电，同时需要适配自动化的批量生产流程。相比传统的引线式电池连接方式，这种一体化支架结构不需要额外的导线焊接、绝缘胶带固定等工序，能够大幅降低组装过程中的人工成本，同时结构的一致性更好，不会出现导线磨损导致的短路风险。相比立式的插件电池座，卧式结构的重心更低，在设备受冲击时的结构强度更高，不会因为立式结构的力臂过长导致焊盘脱落的问题，同时Z向高度的优势也更适配超薄设备的结构设计需求。在进行结构建模时，该模型已经完整还原了支架的所有细节特征，包括腔体内部的弹片限位槽、引脚的折弯角度、表面的极性标识位置、侧壁的让位缺口等，结构工程师在进行PCB布局与设备外壳设计时，可以直接调用该模型进行干涉检查，不需要重新测绘尺寸，能够有效缩短产品的开发周期，避免因为尺寸配合问题导致的后期改模风险。
