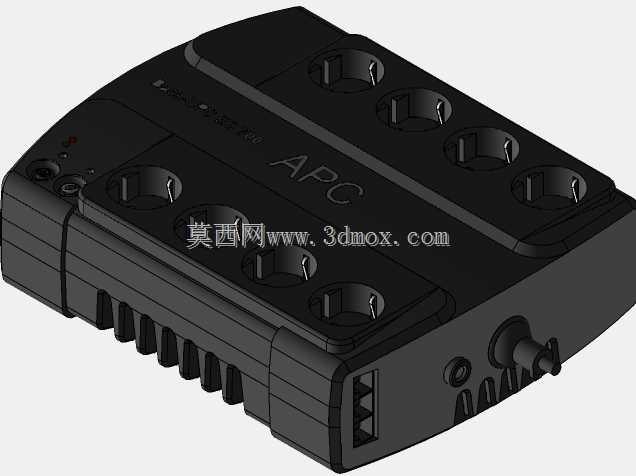

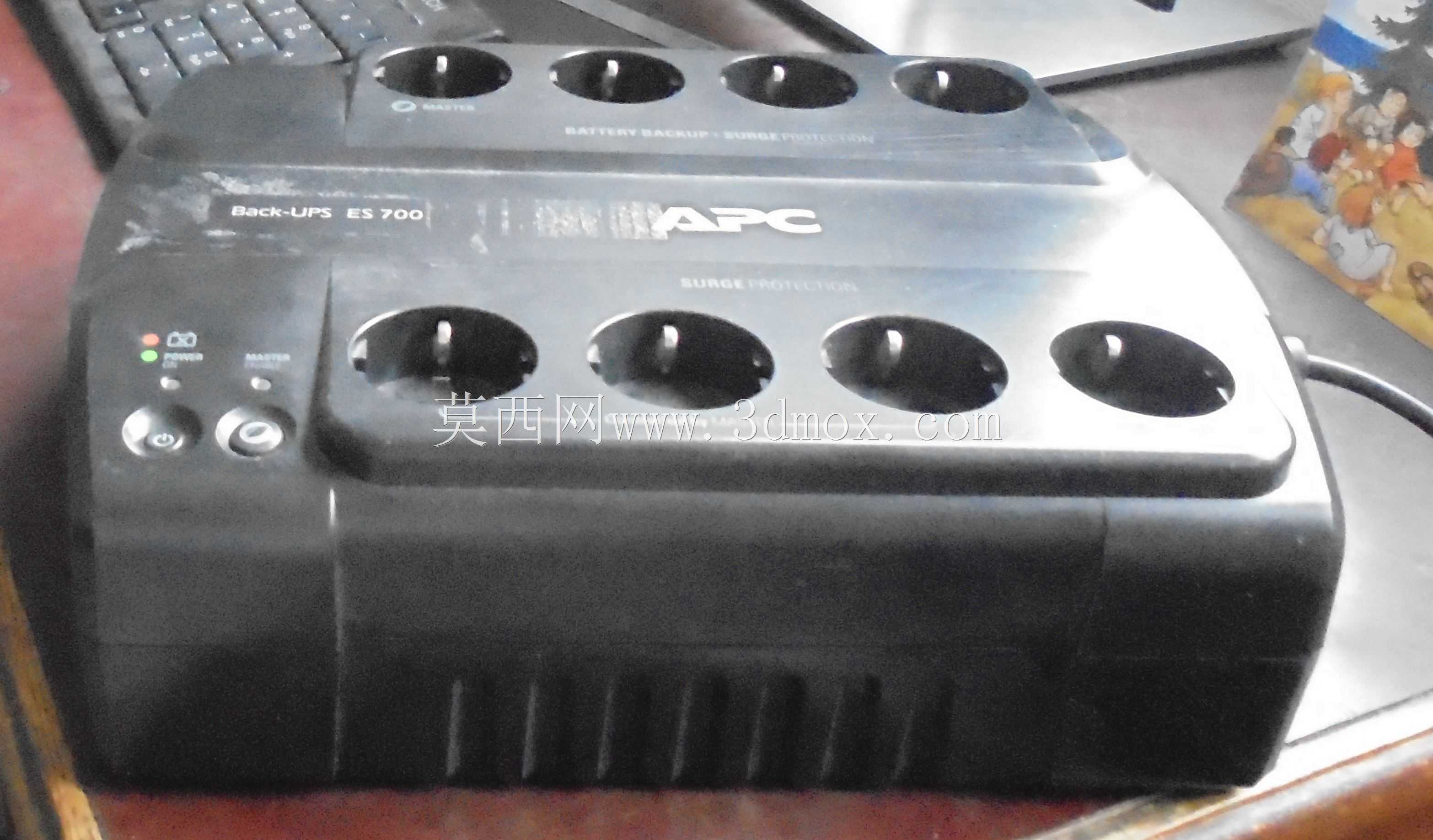

APC后备式电源网络浪涌保护插座

　　这款设备属于桌面级电源与网络一体化防护装置，核心应用场景集中在小型办公工位、家庭桌面网络节点、弱电间末端设备防护区域，主要为接入的桌面终端、小型网络设备提供电源浪涌吸收、后备供电续航以及网络线路的噪声滤波功能，避免电网瞬态尖峰、线路浪涌冲击损坏敏感的电子元器件，同时在市电中断的短时间内提供持续供电，保障设备完成正常关机流程或关键数据的临时存储。

　　从功能布局来看，设备本体集成了多组国标电源输出插孔，分为浪涌保护输出与后备供电输出两个功能分区，插孔排布做了错位设计，避免大体积电源适配器插入时出现相邻插孔干涉的问题，插孔周边做了凸起的防护筋，既可以强化插孔周边的结构强度，也能在插头插入时起到导向定位作用，减少插片歪斜导致的接触不良问题。设备侧面预留了网络线路的进出接口，可将入户网线先接入设备的滤波模块再输出至终端网卡，滤除网络线路上耦合的共模干扰，同时阻断浪涌信号沿网线侵入终端设备，这一设计在老旧楼宇布线、周边有大功率变频设备的办公场景下实用性很强，能大幅降低网卡、路由器网络端口被浪涌击穿的故障概率。

　　设备前端面板设置了状态指示区域，集成电源通断指示、浪涌保护状态指示、电池工作状态指示三类指示灯，指示灯采用低亮度漫射设计，避免桌面使用时灯光刺眼影响办公，同时指示灯的排布对应不同功能回路，运维人员无需拆解设备即可快速判断各功能模块的工作状态，排查故障时可以快速定位是市电输入异常、浪涌模块失效还是电池回路故障。设备侧面设置了散热通风格栅，格栅采用斜向开孔设计，既可以保证内部充电模块、逆变模块工作时的自然对流散热，也能避免桌面的细小杂物、液体泼溅直接落入设备内部造成短路，格栅的开孔尺寸经过匹配设计，在满足通风量要求的前提下，可阻挡直径大于2mm的异物进入，符合桌面用电设备的安全防护要求。

　　结构设计上，设备外壳采用阻燃ABS材质一体注塑成型，上下壳通过卡扣与底部隐藏螺丝组合固定，既保证了外壳接缝的平整度，也方便后期维护时拆解检修。底部设置了四个环形防滑橡胶脚垫，脚垫高度预留了3mm的底部通风间隙，让设备放置在光滑桌面时不会轻易滑动，同时底部空气可以流通带走设备工作时产生的热量，避免设备底面长时间贴合桌面导致局部积热。设备的电源输入接口采用带锁紧结构的品字插座，避免电源线被意外拉扯时脱落导致供电中断，网络接口采用标准RJ45规格，兼容常规五类、六类网线的接入，无需额外定制转接线材。

　　从安装边界来看，设备整体为卧式长方体结构，外形尺寸适配常规桌面显示器下方的闲置空间，放置时不会遮挡显示器支架的调节行程，设备顶部为平面设计，可临时放置小型桌面物件但不建议堆叠重物，避免外壳受压变形影响内部元器件的固定。设备的走线方向做了优化，电源输入线与网络接口均设置在设备后侧，接入线材后可沿桌面边缘理线，不会出现线材在设备正面杂乱堆积的问题，适配桌面整洁布线的使用需求。内部结构上，电池仓与电路板区域做了独立的分隔筋设计，避免电池漏液时腐蚀电路板，逆变模块与充电模块的散热片直接贴合外壳内侧的导热凸筋，可将工作热量快速传导至外壳散出，无需额外设置散热风扇，运行时无机械噪音，适合对环境噪音有要求的办公、家居场景使用。设备的开关按键采用内凹式设计，避免桌面物件误触导致设备意外断电，按键的按压力度设置在合适区间，操作时有清晰的段落反馈，不会出现轻触即触发的误操作问题。
