便携式调频调幅广播接收设备结构设计

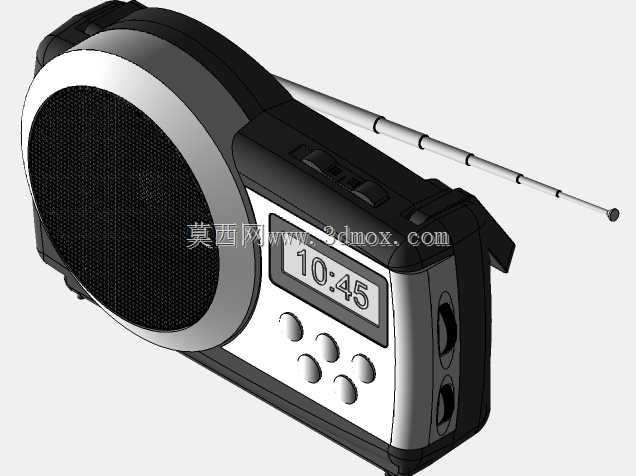

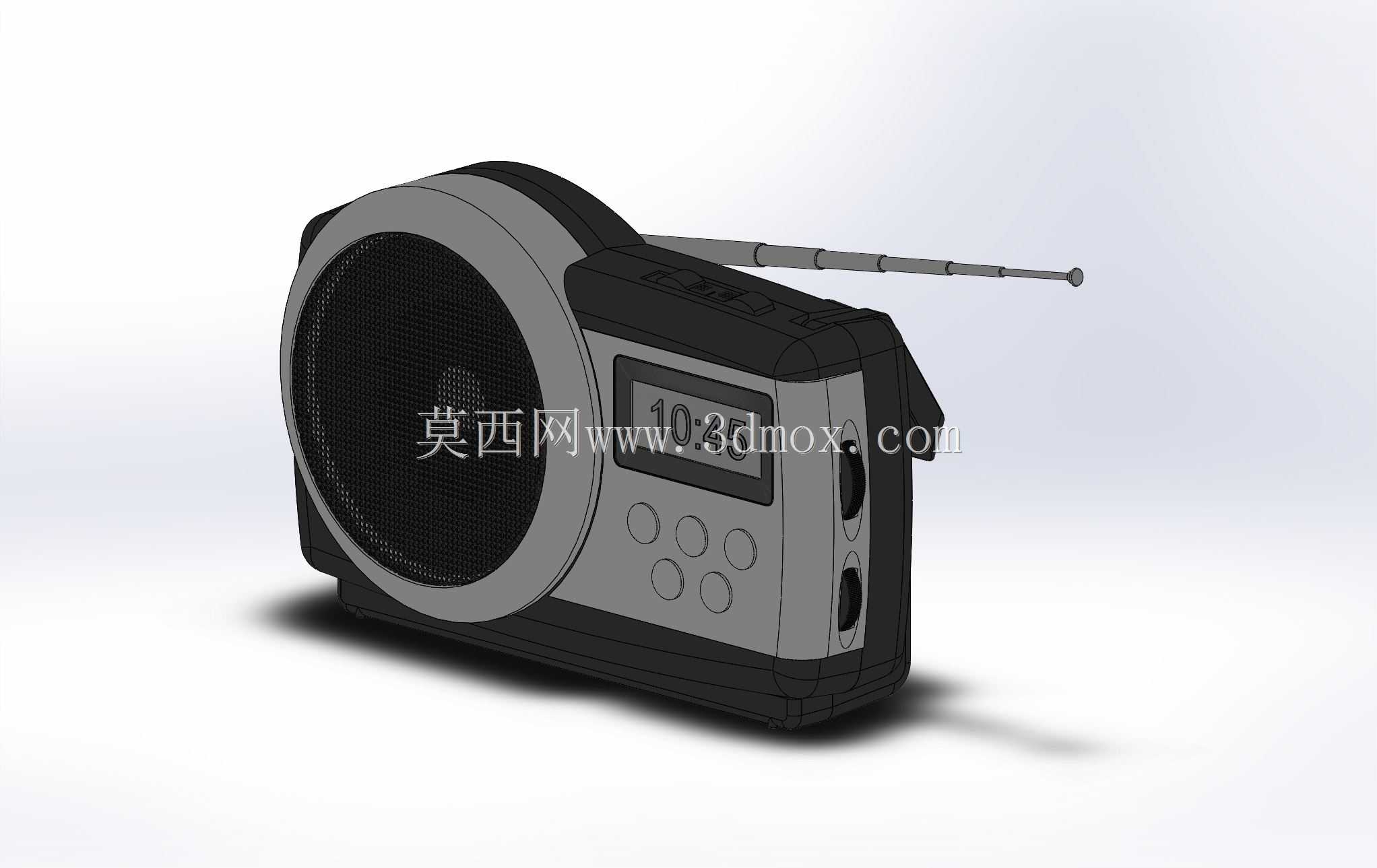

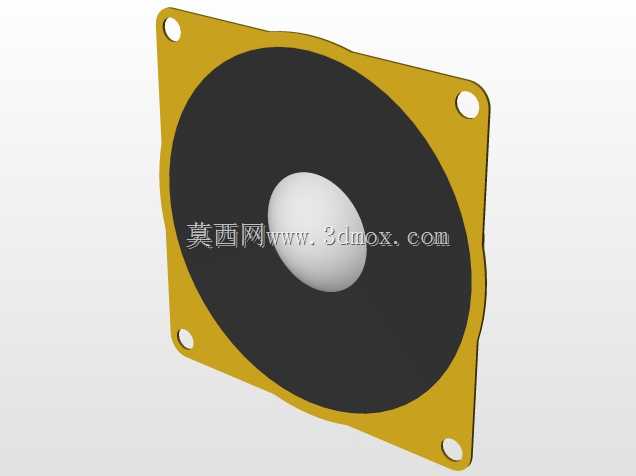

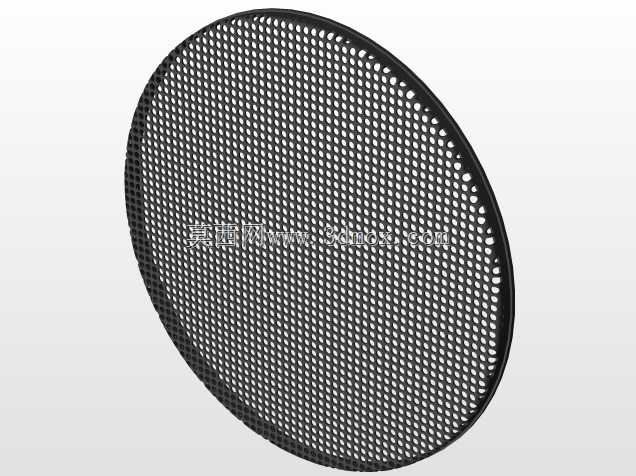

　　这款便携式广播接收设备的结构设计，首先围绕户外流动使用、居家备用、应急通讯等核心场景展开，在结构布局上充分平衡了握持手感、功能集成与抗摔耐用性。整机采用圆弧过渡的类长方体造型，边角全部做R8以上的圆角处理，避免日常携带时剐蹭衣物或磕碰造成外壳开裂，机身主体采用前后壳扣合加超声焊接的装配方式，接缝处预留0.15mm的溢胶槽，既保证装配后的密封性，也能减少日常泼溅、扬尘对内部电路的侵蚀。设备正面左侧为大尺寸动圈扬声器安装位，扬声器通过四颗M2自攻螺丝固定在前壳内侧的安装柱上，安装柱与扬声器之间垫有1mm厚的EVA减震垫，避免大音量播放时外壳与扬声器产生共振杂音，扬声器外侧的防护网采用0.3mm厚的冲孔钢板，开孔率控制在62%，

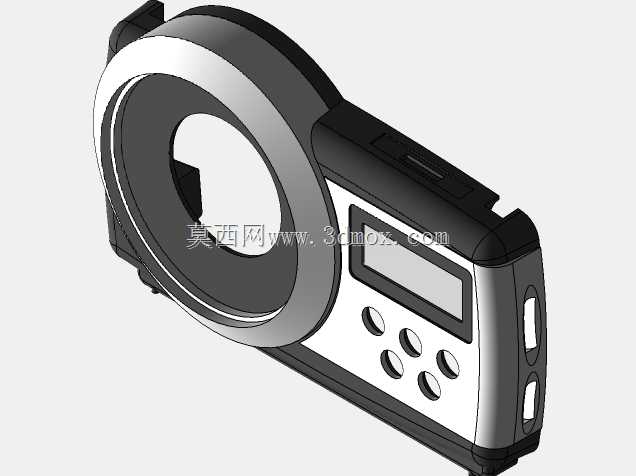

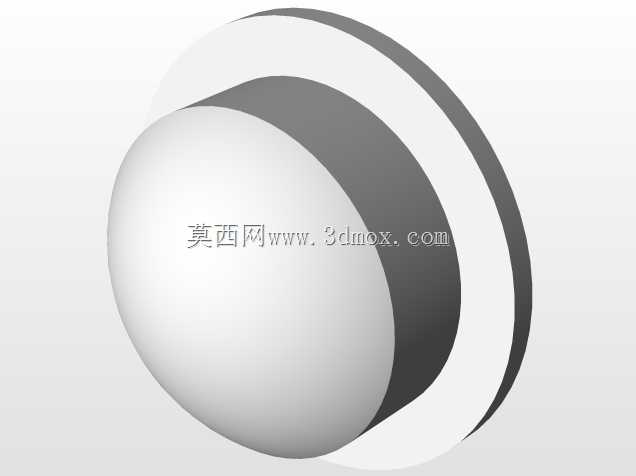

　　兼顾透音效率与结构强度，防止外力戳破损伤振膜。正面右侧区域集成了段码液晶显示屏与五枚功能按键，显示屏通过卡扣固定在前壳的视窗内侧，视窗位置预留0.8mm的台阶用于粘贴透明PC防护片，防护片与壳体之间涂有窄圈密封胶，避免灰尘进入屏幕区域影响显示效果；按键采用一体式硅胶按键设计，按键裙边厚度0.3mm，按压行程1.2mm，既保证按压手感的清晰反馈，也能通过硅胶裙边实现按键区域的防尘防水，按键布局按照使用频率排布，常用的调谐、音量调节按键位于拇指自然握持的覆盖区域，单手握持时无需调整手位即可完成全部操作。机身顶部设计了多节伸缩式拉杆天线，天线根部采用万向球头铰接结构，可实现360度水平旋转、90度垂直俯仰调整，

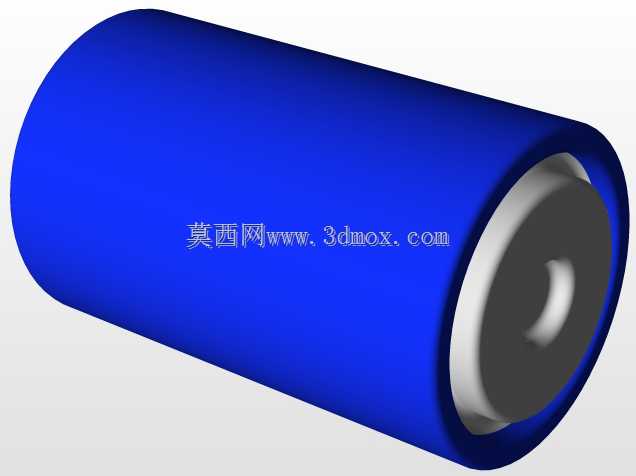

　　收纳时天线可完全贴伏在机身顶部的天线槽内，不会突出机身轮廓影响携带；天线收缩状态下长度与机身宽度匹配，拉伸后总长度可达机身长度的1.8倍，有效提升弱信号区域的广播接收灵敏度。机身右侧设置了3.5mm耳机接口、直流充电接口与电源开关，接口全部采用沉台设计，接口端面比外壳表面低0.5mm，避免日常放置时接口被外力磕碰损坏，接口周边的壳体壁厚加厚到2.2mm，提升接口区域的结构强度，防止反复插拔导致接口松脱。机身背部设计了可拆卸的电池仓，电池仓盖采用卡扣加防滑凸点的结构，无需工具即可快速开启更换电池，电池仓可兼容三节五号干电池与同尺寸的充电电池，仓内设置了防反接的凸筋结构，避免电池装反烧毁电路。

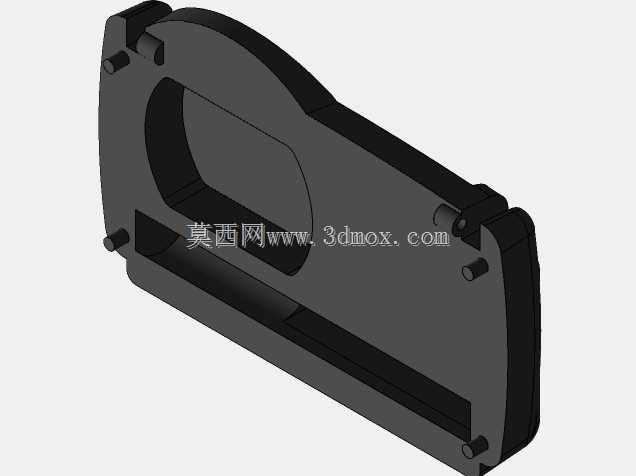

　　整机内部的电路主板通过三颗螺丝固定在后壳的定位柱上，主板与外壳之间预留2mm的间隙，用于布线与放置缓冲泡棉，扬声器与主板之间设置了独立的走线槽，避免音频线与高频接收线路交叉产生信号干扰。在尺寸设计上，整机宽度控制在120mm，厚度45mm，长度160mm，裸机重量控制在280g左右，可轻松放入外套口袋或小型挎包中，满足户外作业、野外露营、应急防灾等场景下的便携使用需求。外壳材质选用耐冲击的ABS工程塑料，表面做细晒纹处理，减少日常使用的指纹残留与划痕，握持区域的侧面做了0.3mm深度的防滑纹理，提升湿手状态下的握持稳定性。在结构可靠性验证层面，壳体的壁厚均匀控制在1.8-2.2mm之间，避免注塑成型时出现缩痕、翘曲等缺陷，所有安装柱的根部都做了R1的圆角过渡，防止跌落时安装柱断裂，前后壳的扣合量设计为0.8mm，扣位间距控制在30mm以内，保证壳体扣合后的紧密性，不会出现松动异响。这款设备的结构设计没有追求冗余的复杂功能，而是围绕广播接收的核心用途，在便携性、耐用性、操作便捷性三个维度做平衡，所有结构细节都服务于实际使用场景的需求，没有多余的装饰性结构，既控制了整机的制造成本，也提升了长期使用的可靠性。
