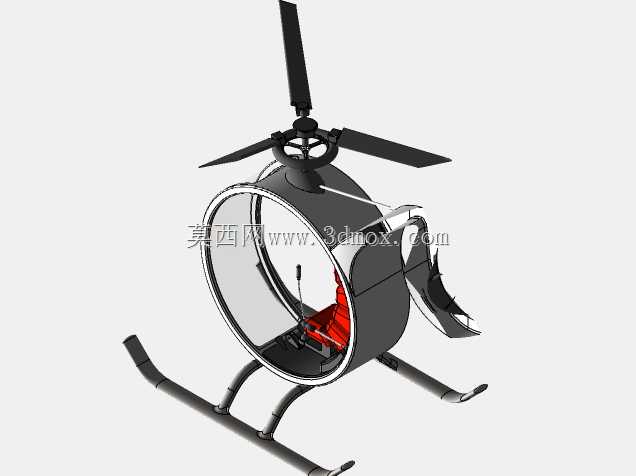

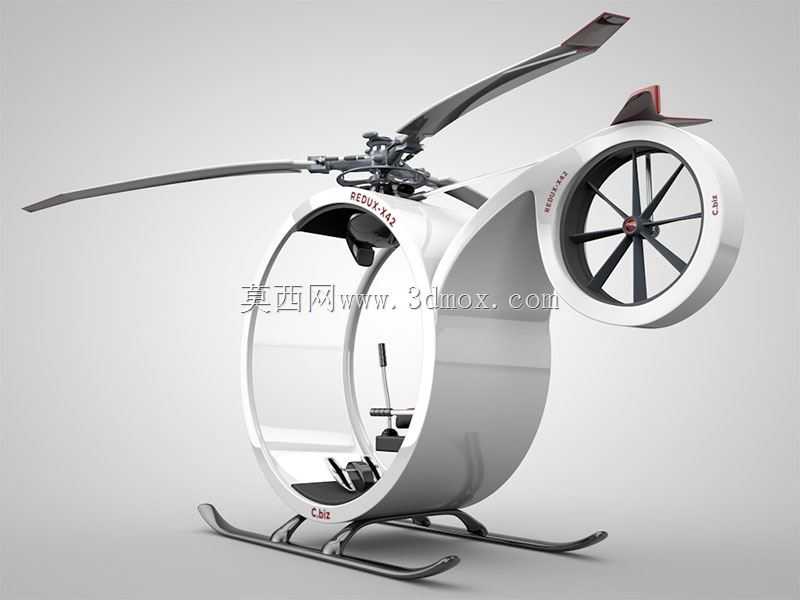

概念单人轻型环形结构直升机设计

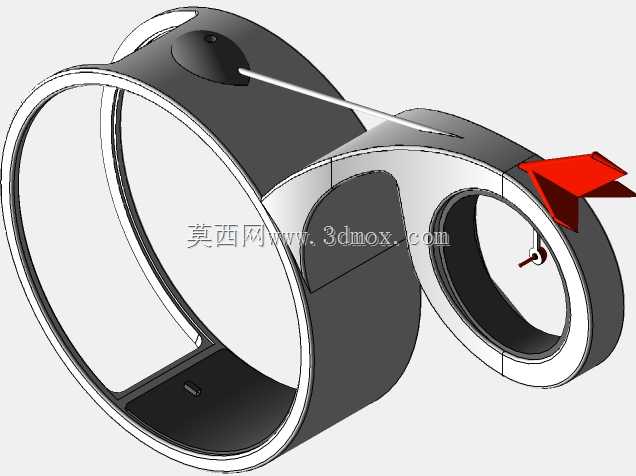

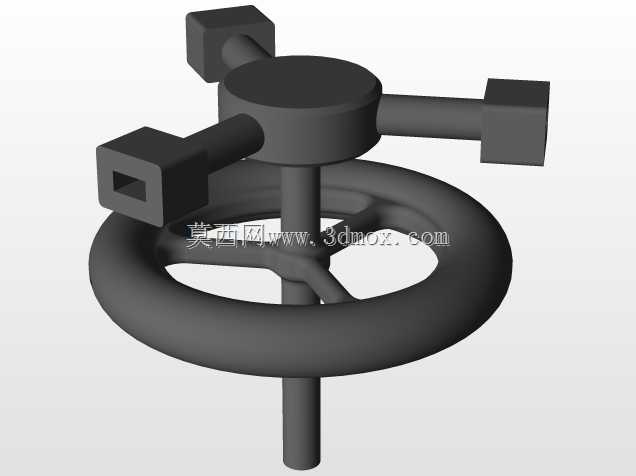

　　这款概念单人直升机采用环形闭合机身作为核心承载结构，区别于传统直升机的桁架或半硬壳式机身设计，环形框架同时承担乘员舱围护、主旋翼载荷传递、尾梁连接、起落架安装的多重功能，在结构集成度上做了针对性优化，整体框架采用等截面薄壁构型，在三维建模阶段通过曲面加厚生成实体结构，壁厚参数可根据选用的复合材料或轻质合金材质做对应调整，适配不同载荷工况下的强度要求。主旋翼采用两叶跷跷板式构型，桨毂安装在环形机身顶部的中心凸台上，安装凸台与环形框架做一体化过渡设计，避免应力集中，主旋翼轴垂直贯穿凸台中心，内部预留传动系统与操纵线系的穿行空间，主旋翼直径与环形机身外径保持合理比例，确保旋翼下洗气流不会直接冲击机身环架造成额外气动干扰。

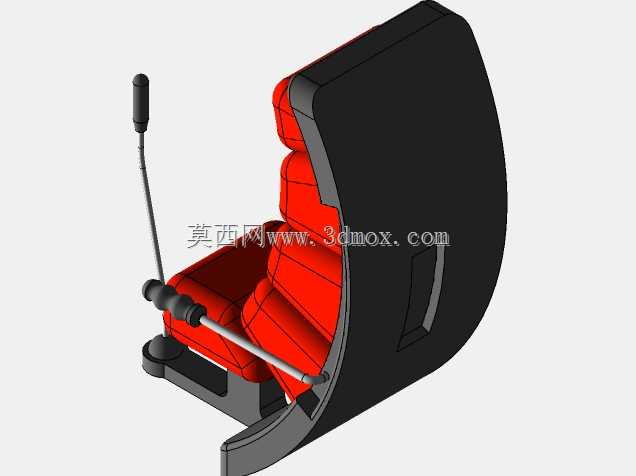

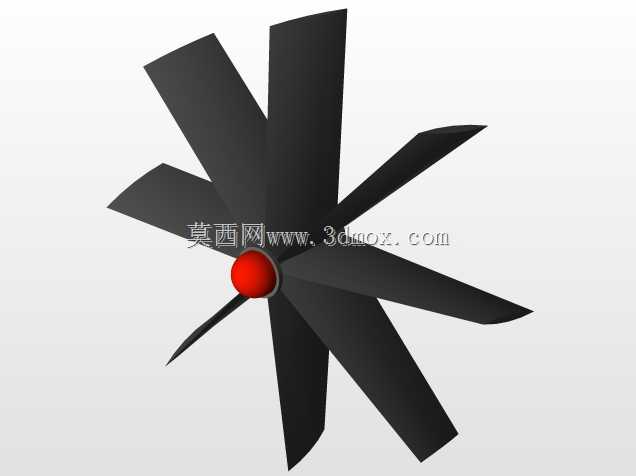

　　尾梁从环形机身侧后方平滑延伸而出，采用流线型变截面设计，从根部到尾端逐步收窄，尾端安装涵道式尾桨，涵道与尾梁一体化成型，尾桨轴线与主旋翼旋转平面保持垂直，抵消主旋翼旋转产生的反扭矩，涵道外壳可对尾桨叶形成物理防护，避免低空飞行时尾桨剐蹭障碍物，尾梁上部设置小型垂直安定面，进一步提升航向稳定性。乘员舱布置在环形框架内部中心位置，采用单座布局，座椅靠背贴合环形内壁曲面安装，操纵杆布置在乘员正前方，脚蹬区域预留足够的腿部活动空间，舱内未设置多余的装饰结构，所有操纵构件均采用外露式安装，降低整体结构重量，环形框架的内侧预留了仪表安装位，可根据需求加装小型飞控仪表与动力参数显示装置。起落架采用滑橇式构型，

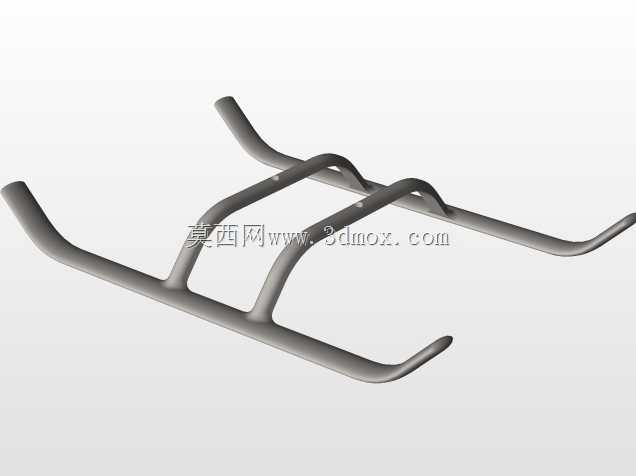

　　两根平行的滑橇梁通过四个竖向支撑臂连接在环形机身底部，支撑臂与环形框架的连接点做了局部加厚处理，分散着陆冲击载荷，滑橇梁采用弧形上翘的端头设计，避免在松软地面起降时出现端头插入地面的情况，滑橇的横向间距经过校核，确保地面滑行与停放时的侧向稳定性，不会出现侧翻风险，滑橇底部预留了可选装浮筒的安装接口，可拓展水面起降能力。动力系统可选择小型活塞发动机或电动机方案，安装位置布置在乘员座椅后方的环形框架空腔内，重心位置与主旋翼轴轴线保持重合，避免飞行过程中出现重心偏移带来的操纵负担，油箱或电池组的安装位同样围绕重心对称布置，燃油消耗或电池放电过程中重心偏移量控制在允许范围内。从应用场景来看，这款轻型直升机可适配低空短途通勤、航空运动体验、

　　狭小区域侦察作业等场景，整体尺寸紧凑，对起降场地的要求极低，平整的硬质地面或草地均可完成起降，环形机身的气动外形经过曲面优化，飞行过程中空气可从环心区域穿过，降低机身的迎风阻力，相比同量级的传统轻型直升机，整体结构零件数量更少，在建模阶段可通过参数化调整环形直径、旋翼长度、尾梁长度等核心参数，快速衍生出不同载荷等级的变体型号，安装边界上，整机收纳状态下可适配小型拖车的装载尺寸，不需要专用的大型机库存放，日常维护时环形框架的外露结构便于检修人员接近各个系统部件，不需要拆除大量蒙皮结构即可完成常规检查与零件更换。结构设计阶段重点校核了主旋翼载荷传递路径，主旋翼产生的升力通过顶部凸台均匀分散到整个环形框架上，再传递到起落架与尾梁结构，避免局部载荷过大导致结构失效，环形框架的截面形状经过多次迭代，在保证内部空间足够容纳乘员与动力系统的前提下，尽可能缩小截面迎风面积，尾梁与环形机身的连接区域做了曲面过渡，减少飞行过程中的气流分离，降低气动噪声与阻力。操纵系统采用简化的机械操纵构型，通过拉杆直接控制主旋翼的周期变距与总距，以及尾桨的桨距变化，没有设置复杂的多余度操纵结构，降低整体重量与维护难度，适合单人操作使用，座椅采用轻量化设计，安装点直接固定在环形框架的加强筋上，可承受着陆冲击过程中的过载，保护乘员安全。
