木质结构波浪传动差速演示装置

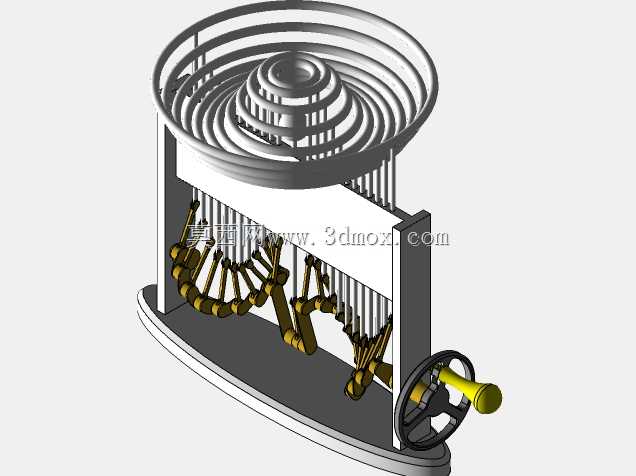

　　这套差速演示装置采用木质框架作为主体承载结构，整体为椭圆卧式布局，上层设置多圈同心椭圆环轨，通过垂直布置的细木杆与下层的多组铰接摇臂形成联动，侧端配置手轮作为动力输入部件，转动手轮时可带动摇臂组做规律的起伏运动，进而驱动上层环轨形成连续的波浪式差动位移，直观展现差速传动过程中不同轨迹构件的运动差特性。从实际应用场景来看，这类差速演示结构可作为机械原理教学的具象教具，帮助学习者理解差速运动的核心逻辑，也可作为文创类动态机械装置用于科普展陈，其木质结构的设计也适配手工创客的制作场景，无需复杂金属加工设备即可完成原型搭建。从功能特性上看，装置的传动路径完全通过机械硬连接实现，无额外电控部件，

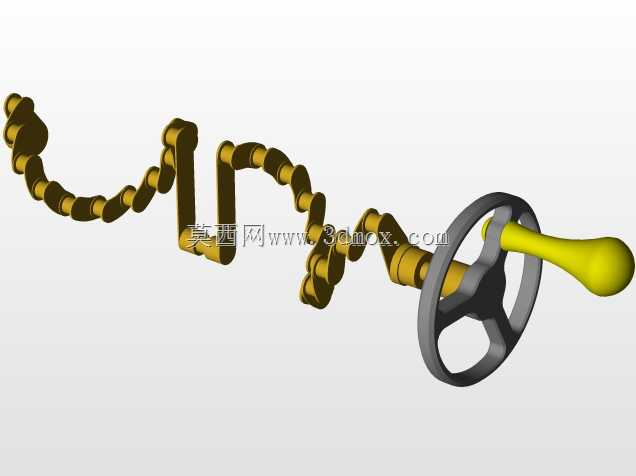

　　手轮输入的扭矩通过摇臂组的铰接点均匀分配到每一根垂直传动杆上，不同半径位置的环轨在运动时会产生自然的线速度差，无需额外设置差速齿轮组即可实现差速效果，这种结构相比传统齿轮差速器，运动过程可视化程度更高，所有传动节点都外露可观察，能清晰看到动力从输入到各输出端的传递全过程。设计思路上，整体框架采用层板拼接的木质结构，所有构件的连接位置都预留了合理的活动间隙，避免木质构件因温湿度变化产生胀缩时出现卡滞，上层环轨采用同心等距排布，每一圈环轨都对应独立的垂直传动杆，传动杆下端与摇臂的铰接点设置了长圆孔余量，可补偿运动过程中的轨迹偏差，手轮位置设置了延伸操作柄，转动时的力臂更长，操作更省力，摇臂组采用橄榄绿的硬质构件，

　　与木质框架形成清晰的视觉区分，方便观察摇臂的摆动规律。从安装边界来看，装置整体底部为椭圆支撑底座，放置时需要保证底座与支撑面完全贴合，无悬空边角，否则转动手轮时会出现整体晃动，手轮的操作空间需要预留出侧方150mm以上的余量，避免操作时与周边物体产生干涉，上层环轨的最高运动位置与底座的垂直高度差在设计时做了限位，不会出现传动杆脱出环轨连接点的情况，所有铰接点的销轴都采用过盈压装，日常使用无需额外维护即可长期保持运动顺畅。这类无齿轮差速结构的设计逻辑，也可为一些特殊工况下的差速传动方案提供参考，比如需要低噪音、无润滑需求的轻载传动场景，可借鉴这种连杆联动的差速实现方式，规避齿轮传动存在的背隙、噪音等问题，

　　装置在运动时上层环轨形成的连续波浪形态，也可拓展应用到动态艺术装置、互动展项等场景，通过调整摇臂的长度和铰接点位置，还可改变波浪的运动幅度和频率，适配不同的展示需求。在结构细节处理上，每根垂直传动杆与上层环轨的连接点都采用了间隙配合，环轨可在传动杆顶端做小范围的转动补偿，避免环轨在做椭圆轨迹运动时出现卡滞，摇臂与主轴的连接位置设置了等角度分布的安装位，可根据需要调整摇臂的数量，改变波浪的密集程度，木质框架的拼接位置采用定位榫结构，装配时无需额外工装即可保证各安装位的同轴度，降低了原型制作的装配难度。
