立式曲柄轮传动差速机构结构设计

　　该差速传动机构采用立式框架布局，核心传动路径通过大直径手轮输入扭矩，经曲柄滑块结构完成动力换向，再通过竖直传动轴将动力传递至下部回转工作台，可实现双输出端的差速运转需求，适配小型试验台、教学演示装置以及轻型物料回转输送工位的动力传输场景。从实际应用层面看，这类差速结构常被用于需要单输入双输出、且两端输出转速存在差值的工况，比如小型工艺品加工回转台、教学用机械原理演示教具、轻型物料分路输送的动力分配单元，相比同轴布置的差速结构，立式布局能够大幅缩减水平方向的安装占用空间，适合安装面局促、垂直方向有预留空间的设备集成场景。

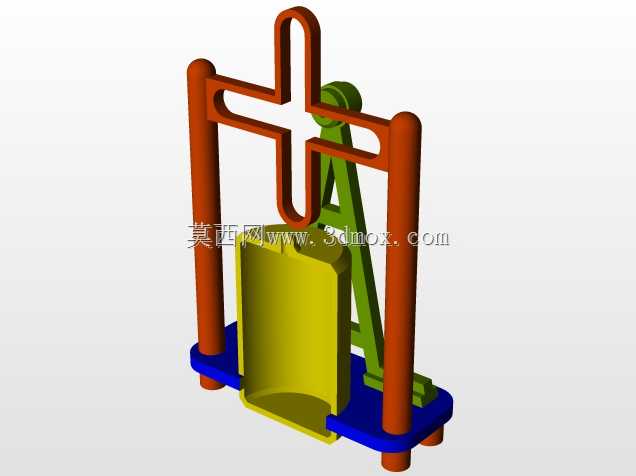

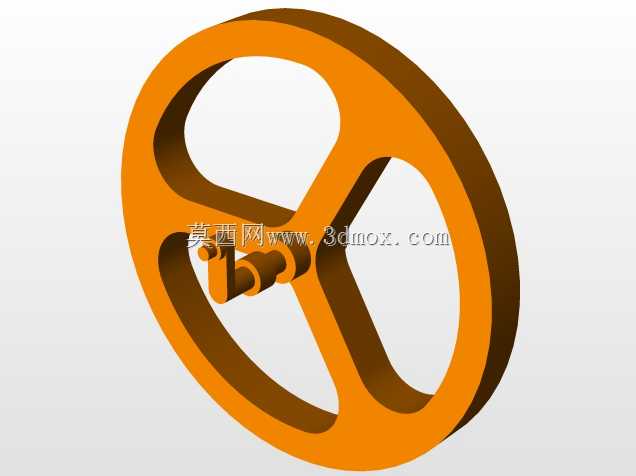

　　设计层面上，整体框架采用双立柱支撑结构，两根圆柱形立柱作为主要承载件，底部通过一体化成型的蓝色安装底板完成固定，立柱顶端设置横向连接横梁，既保证了上部手轮轴系的安装同轴度，也能抵消手轮转动时产生的径向倾覆力矩，避免长期运转后轴系出现偏磨。手轮采用三辐条镂空结构，在保证手轮转动时握持刚度的前提下，尽可能降低手轮自身重量，减少输入轴端的悬臂负载，手轮与输入轴之间通过键连接传递扭矩，轴系穿过横梁位置设置滑动轴承衬套，降低转动摩擦阻力。曲柄组件布置在横梁下方，与手轮输入轴同轴连接，曲柄销通过滑动配合与横向拨叉连接，将手轮的连续回转运动转换为拨叉的往复摆动，拨叉与竖直传动轴顶端的拨盘嵌合，带动竖直轴做间歇回转运动，同时竖直轴下部的差速盘可根据两侧负载的不同自动调整输出转速，实现差速传动的核心功能。

　　从安装边界来看，底部安装底板设置四个沉头安装孔，可通过M6规格的螺栓与设备安装基面固定，安装时需保证底板平面度公差在0.1mm以内，避免立柱安装后出现垂直度偏差，导致竖直传动轴运转卡滞。整体结构的垂直方向总高度从底板底面到手轮顶端的尺寸控制在合理范围，水平方向最大轮廓为手轮的外圆直径，安装时需在手轮外侧预留不小于100mm的操作空间，方便操作人员手动转动手轮输入动力。竖直传动轴下端的输出法兰盘设置四个均匀分布的螺纹孔，可直接连接回转工作台、物料卡盘等执行部件，输出端的轴向承载能力可满足5kg以内的负载回转需求，适合轻型作业场景使用。

　　功能特性方面，该差速机构无需额外电控元件，纯机械结构即可实现差速输出，运转可靠性高，维护成本低，仅需定期在各转动铰接点涂抹润滑脂即可保证长期顺畅运转。相比齿轮式差速器，该曲柄拨叉式的差速结构运转噪音更低，传动过程无冲击，适合对运转平稳性有要求的演示类、轻载作业场景。结构上所有零部件均采用规则几何造型，加工难度低，立柱、底板、手轮等部件均可通过常规的车削、铣削工艺完成加工，无需特殊定制刀具，制造成本可控。在实际集成过程中，可根据具体的输出转速需求，调整曲柄的偏心距以及拨叉的有效长度，改变竖直轴的单次回转角度，适配不同的工位节拍需求；也可将手轮替换为带轮、齿轮等动力输入部件，连接电机实现自动化动力输入，拓展应用场景。需要注意的是，该结构为轻载传动设计，不可用于大扭矩、重载的传动工况，避免曲柄销、拨叉等受力部件出现变形断裂，装配时需保证各铰接点的配合间隙在0.02-0.05mm之间，间隙过大会导致传动回差过大，间隙过小则会出现运转卡滞的问题。
