DG-1000滑翔机三维结构设计模型

　　该模型还原的是高性能无动力滑翔机的完整结构，这类飞行器主要应用于航空运动训练、滑翔赛事竞技、青少年航空科普教学场景，也可作为轻型航空器气动布局验证的缩比原型参考，在通用航空领域的低速气动研究、休闲飞行体验场景中也有广泛应用。不同于动力飞行器依赖发动机输出推力，滑翔机完全依靠大气中的上升气流获取升力完成滞空飞行，对整机的气动外形精度、结构重量控制、重心配平精度有着极高的要求。从结构设计逻辑来看，该模型首先完成了机身流线型曲面的连续构建，机身截面从机头到机尾采用渐变的水滴形截面过渡，机头段做了钝头修型处理，既能够降低低速飞行时的压差阻力，也能为机头配重、航电设备预留足够的安装空间，机身中段的座舱区域做了曲面内凹设计，

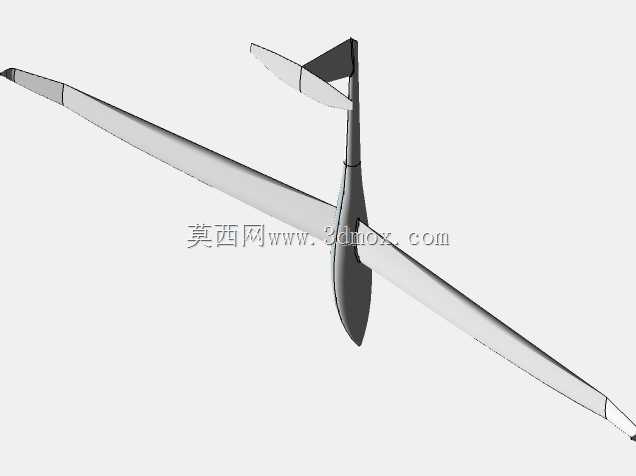

　　匹配飞行员乘坐的空间边界，同时保证机身曲面的光顺度，避免局部气流分离。机翼部分采用大展弦比上单翼布局，机翼沿展向做了渐缩设计，翼根处弦长较大以保证和机身连接的结构强度，翼尖处弦长收窄并做了小翼修型，能够有效降低翼尖涡流带来的诱导阻力，机翼后缘预留了副翼的安装铰接位，可匹配后续的操纵机构装配，机翼和机身的连接位置经过重心配平核算，保证整机的气动焦点位于重心之后，满足滑翔飞行的纵向静稳定性要求。尾翼部分采用常规的T型尾翼布局，水平尾翼安装在垂直尾翼顶端，能够避开机翼尾流的干扰，提升俯仰操纵的效率，垂直尾翼后缘预留了方向舵的铰接位，垂尾顶端做了红色标识段的结构区分，和实机的目视标识设计保持一致。整机的外形尺寸按照实机比例缩放设计，

　　翼展方向的总宽度控制在合理的装配边界内，机身长度和翼展的比例符合滑翔机的常规设计比例，垂尾高度和机身高度的匹配关系经过气动效率核算，能够保证航向稳定性。从结构细节来看，机翼前缘做了加厚处理，能够模拟实机的前缘防冰结构安装空间，机翼下表面预留了起落架的安装接口，可匹配单轮主起落架和尾橇的装配，机身尾部的尾椎做了收尖处理，能够进一步降低尾部的摩擦阻力。在建模过程中，所有曲面都经过了曲率连续检查，避免出现曲面褶皱、曲率突变的问题，保证气动外形的仿真精度，各个操纵面的铰接位置都预留了转动间隙，能够模拟实际操纵过程中的舵面偏转动作，机身内部预留了设备舱的空间边界，可根据实际使用需求加装配重、航电接收设备、操纵连杆等结构件。

　　这类滑翔机模型在实际使用中，既可以作为航空类专业教学的演示教具，帮助学员理解无动力飞行器的气动布局原理、重心配平逻辑、操纵面工作机制，也可以作为航模制作的结构参考，用于缩比航模的结构设计、3D打印制作，还可以作为航空主题展陈的展示模型，还原高性能滑翔机的外形特征。不同于有动力飞机的设计逻辑，滑翔机的设计核心是最大化升阻比，因此在外形构建时对每一段曲面的顺滑度、每一处接缝的阶差控制都有严格要求，该模型在构建时严格遵循了这一设计原则，所有的曲面过渡都做了G2连续处理，机翼和机身的连接位置做了翼身融合修型，能够有效降低干扰阻力，尾翼和机身的连接位置也做了整流处理，避免局部产生气流分离。在安装边界的设计上，机翼和机身的连接采用插接式结构的模拟设计，既保证了连接强度，也方便后续的拆装维护，尾翼和机身的连接采用定位凸台的结构模拟，能够保证装配位置的精度，避免尾翼安装偏差带来的飞行姿态异常。
