桌夹式重型台虎钳夹持工装结构设计

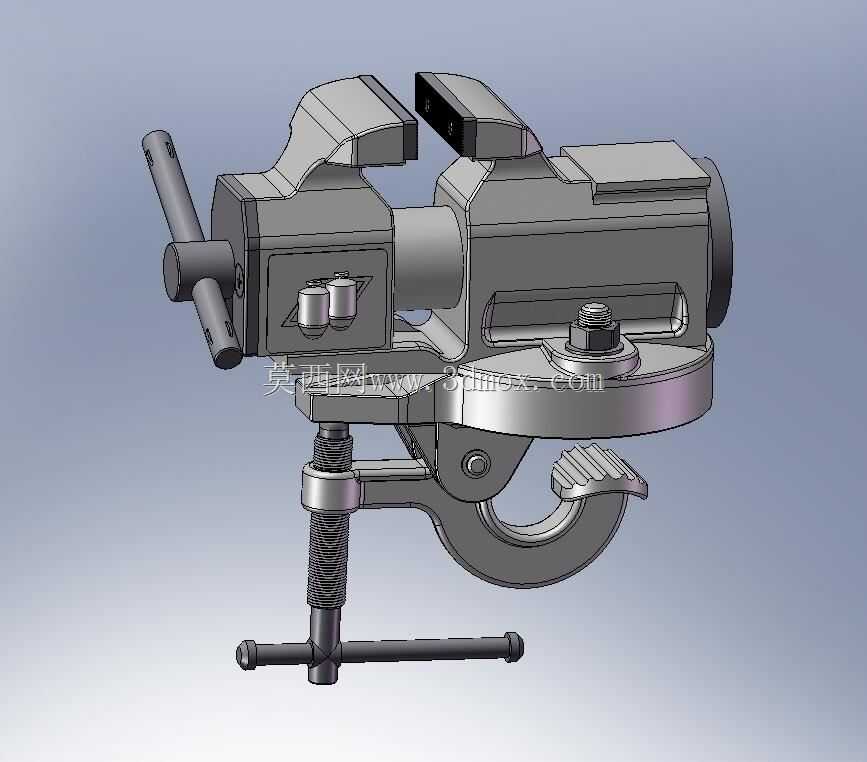

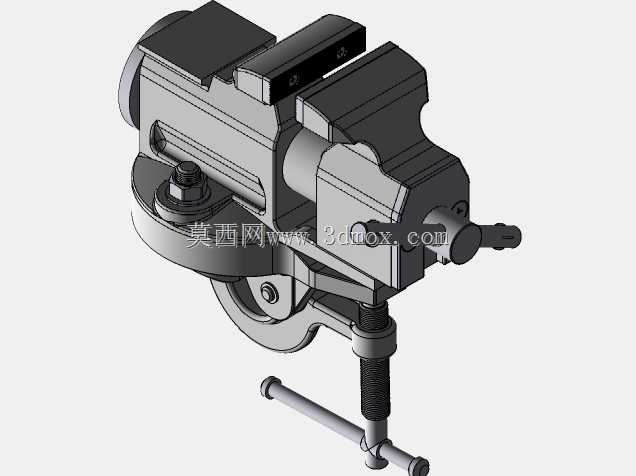

　　这款桌夹式台虎钳的结构设计，完全围绕小型加工场景的灵活装夹需求展开，区别于传统螺栓固定的重型台钳，它不需要在工作台面打孔安装，靠下方的C型夹臂配合T型锁紧螺杆，就能快速固定在厚度适配的工作台边缘、临时操作台甚至加厚的方管机架上，对于流动维修工位、家庭DIY工作台、实训教学操作台这类无法做永久固定的场景，适配性远高于传统固定式台钳。

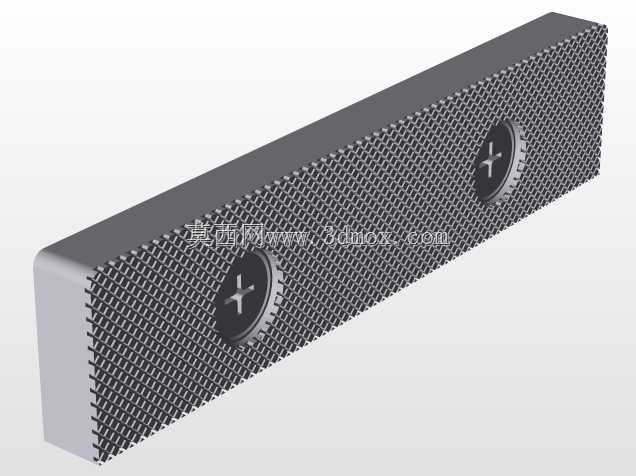

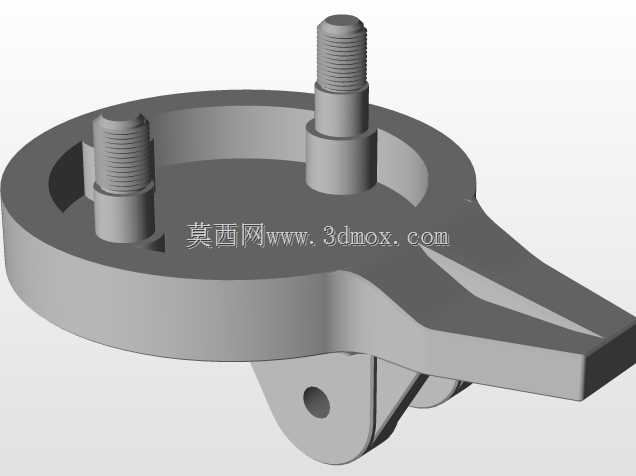

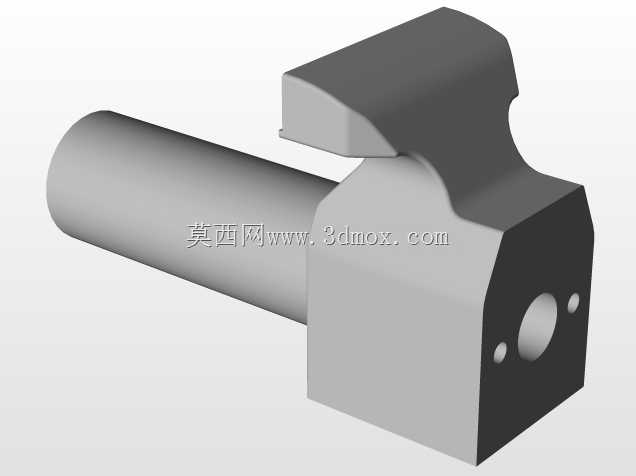

　　从功能结构来看，钳体部分保留了台虎钳核心的丝杠进给结构，转动侧方的加长摇臂就能带动活动钳身沿固定导轨平移，钳口开合行程覆盖了常规小型零件的夹持范围，钳口表面做了交叉防滑齿设计，夹持金属毛坯、塑料件、小型型材时能提供足够的静摩擦力，避免加工过程中工件打滑移位；钳身和夹座之间设置了旋转锁紧结构，松开侧面的锁紧旋钮就能带动整个钳体水平360度旋转，调整到合适的加工角度后拧紧旋钮即可锁死，不需要反复松卸工件调整装夹角度，能大幅降低钳工修配、小型零件打磨、钻孔工序中的辅助操作时间。

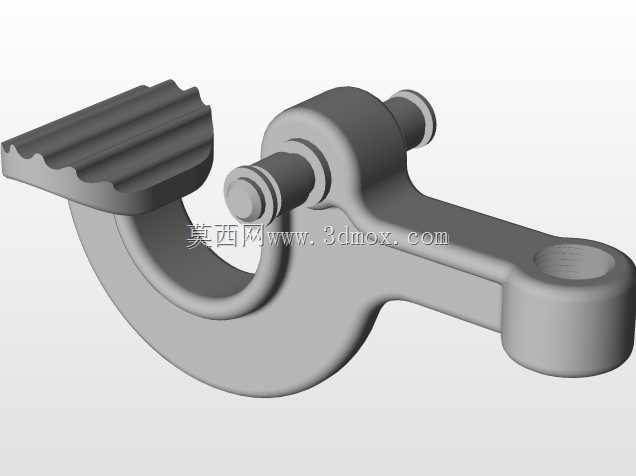

　　设计过程中重点考量了安装边界的适配性，下方C型夹臂的开口高度做了梯度适配，能覆盖常规工作台15mm到60mm的台面厚度，夹臂下端的锁紧螺杆顶端设置了防滑压块，拧紧时压块会贴合工作台下表面，不会因为夹持力过大在木质、塑料工作台表面留下压痕，同时压块表面的滚花结构能避免锁紧后受振动出现松脱；钳身部分的导轨采用了燕尾槽结构，相比平导轨结构，燕尾槽的导向精度更高，承受侧向敲击力时不会出现钳身抬升、错位的问题，完全适配钳工錾削、轻量敲击的作业需求。

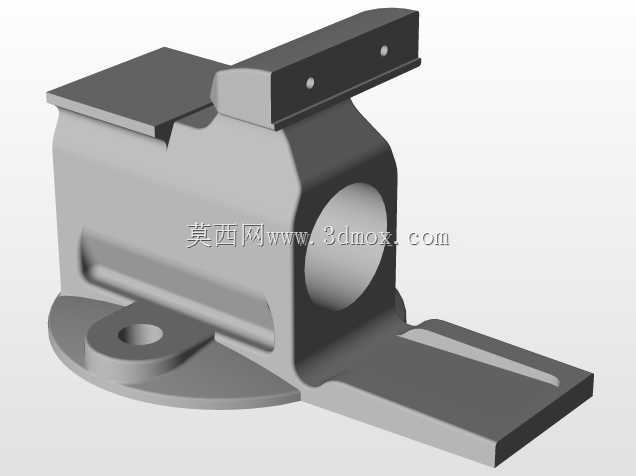

　　从实际应用场景出发，这款台虎钳的尺寸控制兼顾了夹持能力和便携性，整体重量控制在单人可轻松搬运的范围内，固定后钳口的高度距离工作台面约150mm，符合人工坐姿操作的人机工程高度，长时间进行零件修配、线束压接、小型工件组装作业时，手臂不需要过度抬高或下压，能降低操作疲劳感；钳身尾部预留了小型砧台面，平面度经过精加工处理，可以直接在上面进行小型零件的校直、铆钉冲铆、薄钣金整形作业，不需要额外搭配小型铁砧，拓展了单台工具的使用场景。

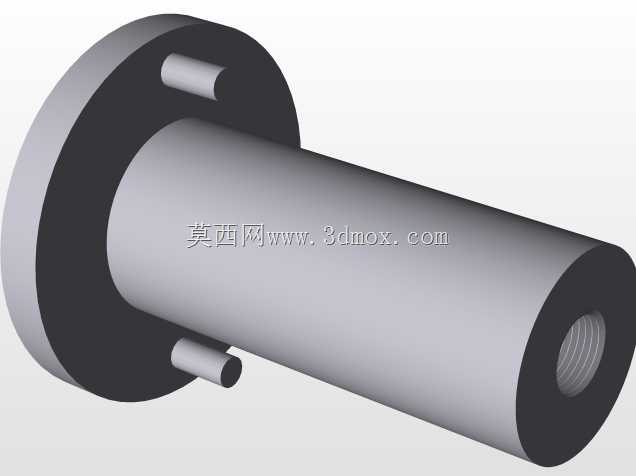

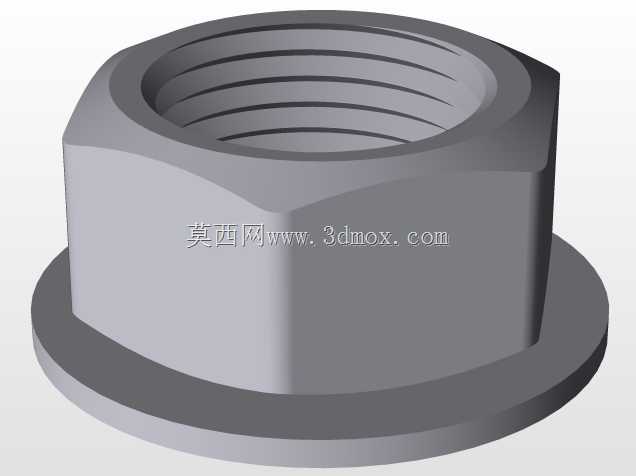

　　结构细节上，丝杠和螺母的配合间隙做了预紧设计，长期使用出现磨损后，可以通过调整钳身侧面的锁紧螺钉来消除配合间隙，避免活动钳身出现旷量影响夹持精度；所有操作手柄的末端都做了滚花防滑处理，手上沾有切削液、油污时也能可靠施力，不会出现打滑脱手的情况；夹臂和钳身的连接转轴采用了过盈配合加锁紧销的结构，承受大夹持力时不会出现转轴变形、断裂的问题，整体结构的强度冗余按照日常夹持力的2.5倍做了校核，完全能覆盖小型零件加工、维修、组装场景下的受力需求。

　　不同于工业生产线用的重型液压台钳，这款桌夹式台虎钳的设计核心是灵活通用，不需要复杂的安装流程，转场作业时只需要松开下方的锁紧螺杆就能快速拆卸，在设备售后维修、户外装配作业、学生金工实训、手工DIY创作等场景下，都能提供稳定的工件夹持能力，结构上没有冗余的复杂部件，日常维护只需要定期在丝杠、导轨、旋转接触面涂抹润滑脂，就能保证长期操作的顺畅性，不会因为碎屑、灰尘进入配合面出现卡滞问题。
