小型精密夹持作业用手动小虎钳结构

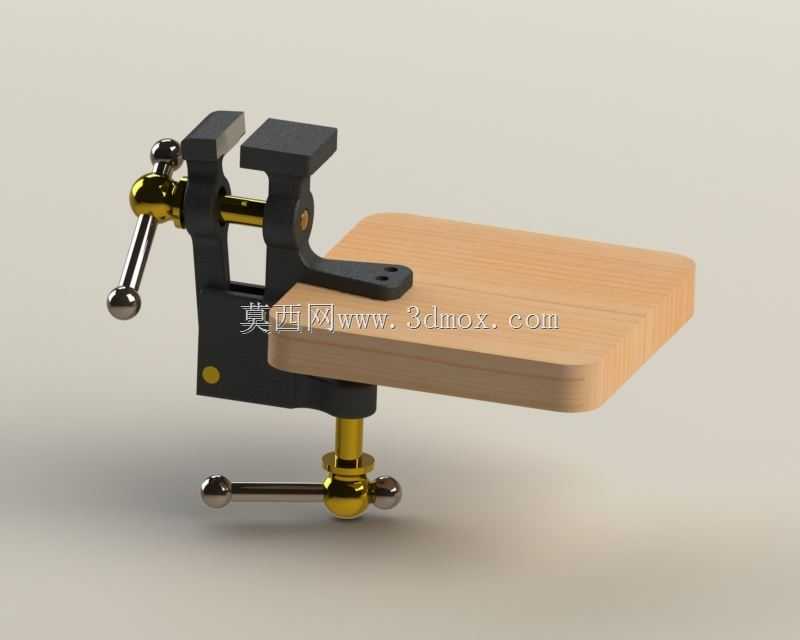

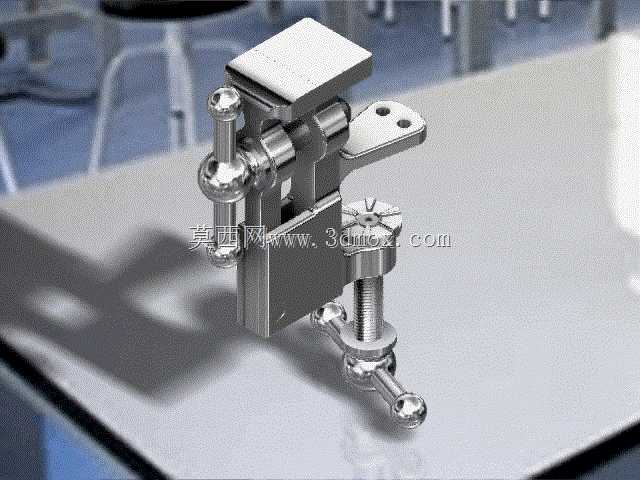

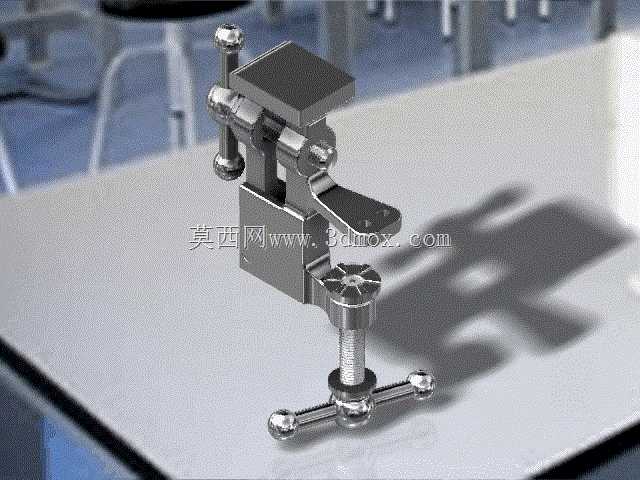

　　在精密装配、小件维修、手工打磨以及实验室试样装夹场景中，常规台虎钳往往因为钳口尺寸过大、开合行程冗余、安装占位宽，无法适配毫米级小零件的夹持需求，这类场景下需要的是夹持力可控、占位紧凑、可灵活固定在不同工作台边缘的小型夹持工具，这款手动小虎钳正是针对这类细分作业场景设计的夹持工装。从实际使用场景来看，它可以固定在厚度15-30mm的工作台边缘、工装台架侧板甚至小型实验平台的边沿，不需要大面积的安装平面，底部的T型螺杆配合压块可以快速完成锁紧固定，拆装不需要额外工具，转动底部的十字手柄就能实现钳体与安装面的压紧或松开，适合经常需要变换作业位置的流动维修、小件加工工位使用。钳体的核心夹持部分采用平口钳口设计，

　　钳口开合行程覆盖0-40mm的夹持范围，钳口工作面做了防滑处理但没有做尖锐齿纹，避免夹持软质小零件时在零件表面留下压痕，夹持力通过顶部的丝杆调节，转动侧方的球形手柄可以缓慢推进活动钳口，给操作留出足够的微调空间，针对薄壁塑料件、小型金属结构件、电子元器件外壳这类易变形零件，可以精准控制夹持力度，既保证装夹稳固不会在作业过程中松脱，又不会因为夹持力过大造成零件变形、表面损伤。从结构设计思路来看，这款小虎钳没有采用复杂的液压或气动助力结构，全部采用纯机械传动结构，所有运动副都采用金属接触面配合，没有易损的塑料传动件，日常使用不需要复杂维护，只需要定期在丝杆、转动铰接位置涂抹少量润滑脂就能长期保持操作顺畅。

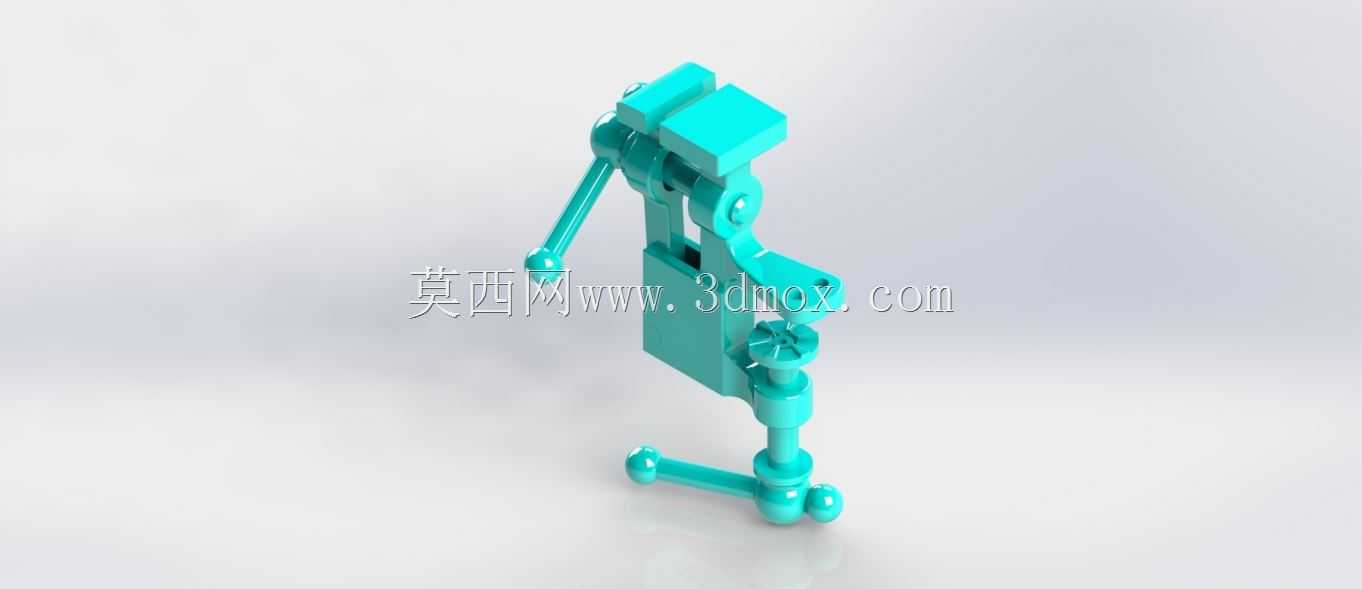

　　钳体的转向结构设计在中部铰接位置，松开侧面的锁紧手柄后，钳头部分可以在水平方向360度旋转，也能在垂直方向做小角度的俯仰调整，调整到合适作业角度后扳动锁紧手柄就能完成角度固定，不需要反复松脱底部安装座就能调整夹持角度，针对需要多角度打磨、焊接、粘接的小零件作业，可以大幅减少反复装夹零件的次数，降低零件多次装夹带来的位置误差。从安装边界尺寸来看，这款小虎钳整体收拢状态下的高度不超过120mm，钳体最大宽度不超过60mm，底部固定螺杆伸出后的最大适配厚度为35mm，安装后突出工作台面的轮廓尺寸很小，不会占用过多的作业台面空间，即使在狭小的桌面维修工位、学生金工实习台面上也能灵活布置。钳体的活动钳口与固定钳口的平行度控制在0.

　　05mm以内，夹持方形小零件时不会出现钳口上翘、零件夹偏的问题，针对需要进行小尺寸钻孔、铣削修边的小件作业，也能提供足够的装夹定位精度，不会因为钳口错位导致加工位置偏移。在实际维修作业中，这类小虎钳常用来夹持小型螺丝、精密轴类零件、电子接插件等尺寸偏小的工件，比如修复小型电器外壳裂纹时，可以将外壳待粘接位置夹持固定，留出足够的操作空间进行涂胶、压合作业；进行小型金属零件去毛刺处理时，可以将零件夹紧后用锉刀、砂纸进行修边，不需要手持零件避免划伤；在模型制作场景中，也可以用来夹持模型零件进行粘接、喷涂作业，夹持力稳定且不会破坏模型表面的细节结构。和普通大型台虎钳相比，它的自重更轻，整体重量不到1kg，移动携带都很方便，外出进行上门维修、现场小件装配作业时，可以直接放在工具包中携带，不需要固定在专属工作台上就能快速搭建临时夹持工位。结构上所有受力部件都采用金属材质加工，丝杆部分采用梯形螺纹设计，具备自锁特性，夹持受力后不会出现丝杆回退、钳口松脱的问题，即使承受一定的敲击、锉削作用力，钳口的夹持位置也能保持稳定，不会因为作业中的振动导致夹持失效。钳体底部的压块接触工作台的一面做了防滑胶垫设计，锁紧后不会刮伤工作台漆面，同时也能增加摩擦力，避免夹持作业过程中钳体整体出现滑动移位。
