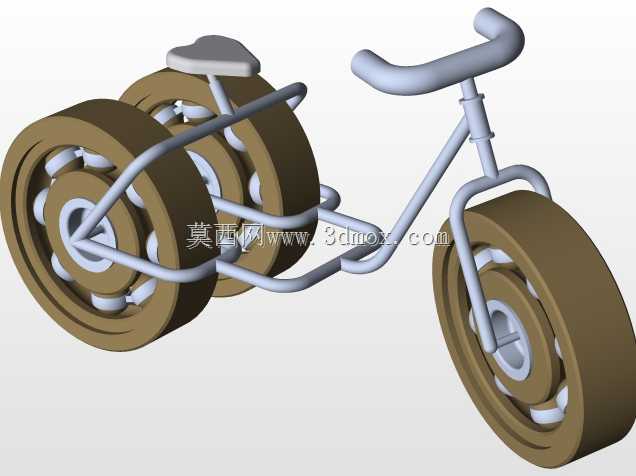

轴承轮创意休闲三轮车结构设计

　　这款创意三轮车的设计初衷并非面向量产通勤场景，更多是面向机械创意展示、趣味教具以及个性化休闲把玩场景开发，在机械科普展项、创客空间展示、青少年机械结构教学场景中，这类将标准工业零件与载具结构结合的设计，能直观展示管件弯折成型、轮组转动配合、轴承结构应用的实际效果，让观者快速理解轮式载具的基础传动与支撑逻辑。

　　从功能特性来看，整车没有设置复杂的链传动结构，完全依靠乘坐者脚部蹬地提供前进动力，转向结构直接将车把与前轮叉管件刚性连接，转向阻尼完全依靠前轮与接触面的摩擦力控制，操作逻辑极度简化，没有多余的变速、制动附属结构，整体结构容错率高，即便在非平整的硬质地面使用，也不会因为复杂构件的卡滞出现功能失效。后轮采用双轮并排布局，相比常规单后轮的儿童三轮车，静态支撑稳定性提升明显，即便乘坐者重心向侧方偏移，也不容易出现侧翻问题，适合低龄孩童在监护下短距离休闲滑行使用。

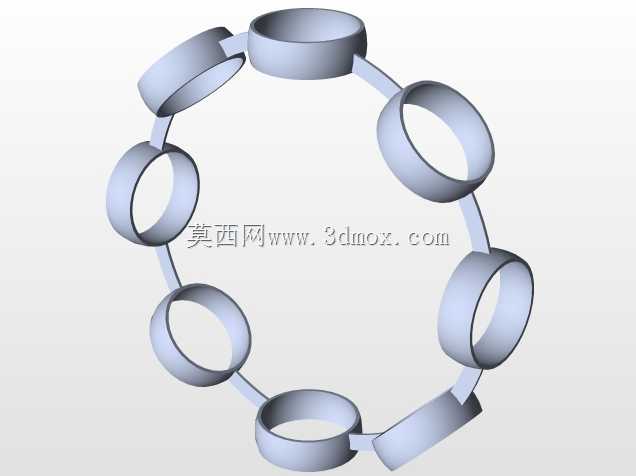

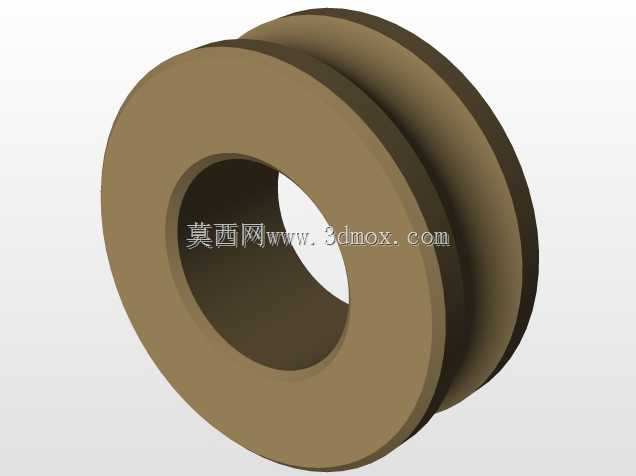

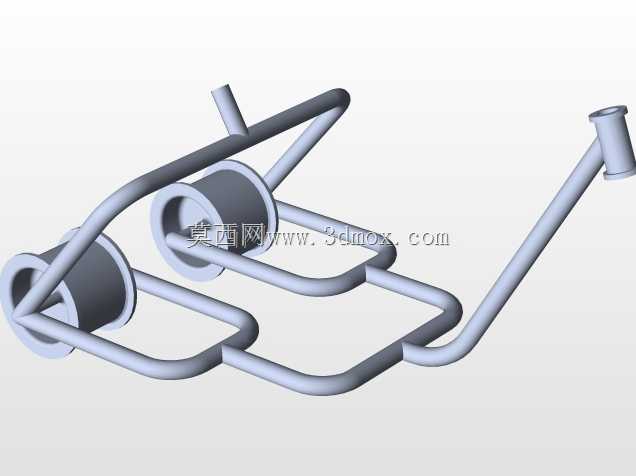

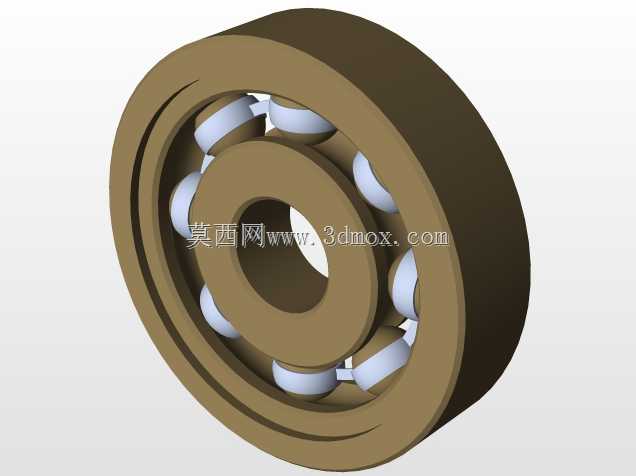

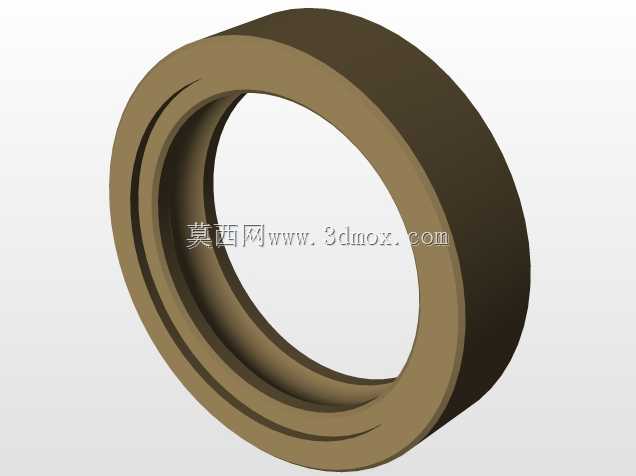

　　设计思路上，车架主体全部采用等径金属圆管弯折成型，没有采用复杂的钣金冲压或焊接拼接构件，管件弯折处全部采用大圆弧过渡，既避免了尖锐棱角带来的磕碰风险，也能减少弯折处的应力集中，提升车架整体的抗疲劳强度。轮组部分没有采用常规的充气橡胶轮或者实心塑胶轮结构，直接选用标准深沟球轴承作为轮体核心，轴承外圈直接作为与地面接触的滚动面，轴承内圈与轮轴过盈配合固定，这种设计省去了轮辐、轮胎的单独开模制作环节，直接利用标准轴承自身的高精度转动特性，保证轮组转动的顺滑度，同时金属材质的轴承外圈耐磨性能优异，在硬质水泥、瓷砖地面长期使用也不会出现过度磨损。

　　尺寸与安装边界方面，整车轴距控制在450mm左右，整车长度不超过600mm，车把高度距离地面约480mm，座垫位置距离地面高度约280mm，整体轮廓尺寸适配3-6岁孩童的坐姿腿长与臂展范围，不需要额外调整结构就能满足该年龄段人群的操作需求。安装环节上，所有构件连接全部采用管件插接配合加顶丝固定的方式，没有采用需要专用工具的焊接或者铆接结构，拆解与组装只需要常规内六角扳手即可完成，方便在科普场景下快速拆装展示内部结构。车把握把部分采用圆管端头套设橡胶防滑套的设计，没有额外的刹车握把、变速拨杆等突出构件，避免孩童操作时被突出构件剐蹭。座垫采用薄钢板冲压成型的简易支撑板，表面铺设软质垫层，直接固定在后轮上方的车架横管上，不需要额外的角度调节结构，固定位置的承重范围经过测算，能够承受30kg以内的静载荷，完全匹配目标使用人群的体重范围。

　　从结构受力角度来看，车架的主受力管从车把立管位置向后延伸，经过底部弯折后直接连接到后轮轴的固定座，整体受力路径连续，没有出现受力方向的突然转折，乘员的重量通过座垫传递到车架横管后，会均匀分散到前后轮轴位置，不会在管件连接处出现应力集中点。前轮的转向限位通过车架立管处的凸起结构实现，转向角度控制在左右各35度范围内，避免转向角度过大导致前轮与车架管件发生磕碰，同时也能防止大角度转向带来的侧翻风险。轮轴部分全部采用标准直径的圆钢加工，与轴承内圈的配合公差选择H7/p6的过渡配合，既保证轴承安装后不会出现松旷，也方便后期维护时快速更换损坏的轴承构件，不需要对轮轴进行二次加工。
