轻量化镂空结构自行车脚踏结构设计

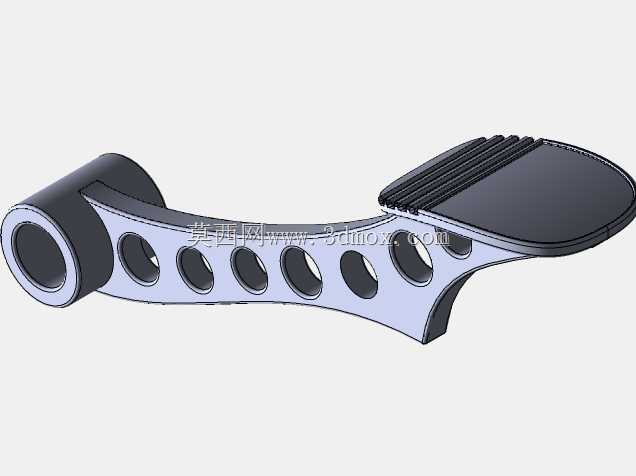

　　日常通勤、山地越野、公路竞速等不同骑行场景下，脚踏作为骑行过程中直接承接人体施力、传递踩踏扭矩的核心接触部件，其结构强度、重量控制、踩踏贴合度直接影响骑行过程中的力传递效率与长时间骑行的疲劳度。这款脚踏采用一体化镂空式长臂结构设计，区别于传统双侧平踏或锁踏的对称式构型，整体沿曲柄安装端向踩踏接触端做平滑弧形延伸，主体结构上均匀排布的圆形镂空孔并非单纯的装饰性设计，在建模阶段通过有限元受力分析反复调整孔位排布与孔径大小，在保证踩踏受力方向结构刚性的前提下，最大化去除非受力区域的冗余材料，相比同尺寸实心结构脚踏重量可降低40%左右，同时镂空结构能够在雨天骑行时快速排走脚踏表面积水，避免鞋底与接触面打滑，也能减少骑行过程中沾附的泥沙堆积，降低日常维护清理的频次。

　　从安装边界来看，该脚踏的曲柄连接端采用标准圆柱轴孔设计，适配市面主流规格的自行车中轴曲柄连接尺寸，轴孔内部预留了轴承安装位与锁紧结构的配合空间，安装时无需额外对曲柄进行改装，可直接替换同规格的传统脚踏。踩踏接触端表面设置了多道平行的防滑凸棱，凸棱的高度与间距经过反复调整，既能够在踩踏时卡入鞋底纹路增大摩擦力，避免发力过程中脚与脚踏滑脱，又不会因为凸棱过于突出导致骑行过程中剐蹭裤腿，或是在意外磕碰时造成过度的尖锐伤害。整体结构的弧形过渡区域全部做了圆角处理，没有尖锐的直角棱边，一方面能够降低应力集中系数，避免长期交变踩踏力作用下在结构转角处出现疲劳裂纹，另一方面也能减少日常使用中的磕碰划伤风险。

　　在设计思路上，这款脚踏没有采用常见的分体式踏板加转轴的结构，而是将主体承力臂与踩踏接触面做一体化构型设计，减少了分体装配带来的连接间隙与松动风险，整体结构的受力传递路径更短，踩踏发力时的形变更小，力传递效率更高。结构上的每一处镂空孔位都对应受力分析中的低应力区域，孔边缘同样做了倒角处理，避免应力集中导致的结构强度下降，主体承力臂的截面厚度从安装端向踩踏端逐步递减，匹配踩踏过程中不同位置的受力弯矩分布，实现材料分布的最优化。对于城市通勤车型来说，这款脚踏的轻量化设计能够降低整车簧下重量，提升起步与加速时的响应速度；对于休闲骑行场景，平滑的弧形外观搭配金属质感的表面处理，也能提升整车的视觉精致度，区别于千篇一律的传统脚踏造型。

　　实际使用过程中，长臂式的结构设计让踩踏接触面的位置相对曲柄安装端有一定的外移量，能够优化骑行时的腿部发力角度，减少膝关节的内扣幅度，对于不同腿型的骑行者适配性更好，长时间骑行时膝关节的负荷更低。踩踏接触面的宽度经过适配调整，能够匹配日常通勤常用的平底鞋、休闲运动鞋的鞋底宽度，不需要搭配专用的骑行锁鞋即可获得足够的踩踏接触面积，发力过程中鞋底的压力分布更均匀，不会出现局部硌脚的情况。结构整体的刚性设计能够承受常规骑行过程中的最大踩踏力，即使是站立摇车发力的场景，也不会出现明显的结构形变，保证发力的直接性，不会因为结构弹性形变卸力。
