索尼爱立信Cyber-shot直板拍照手机结构建模

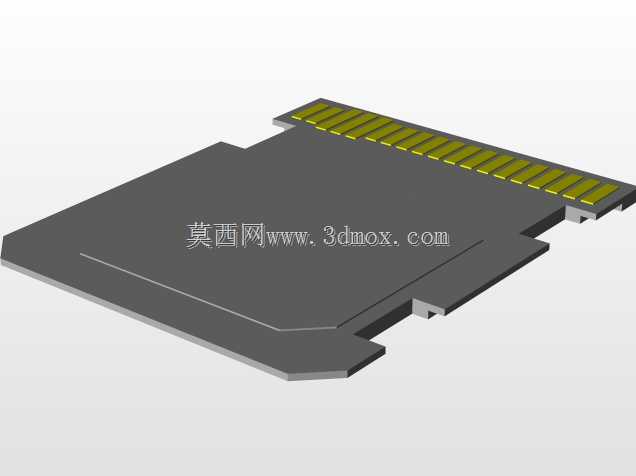

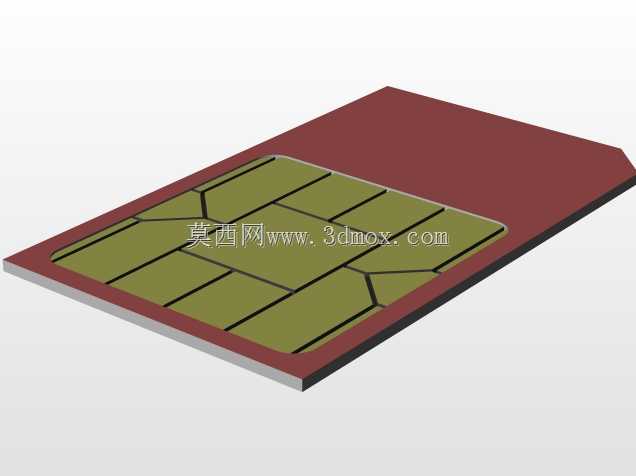

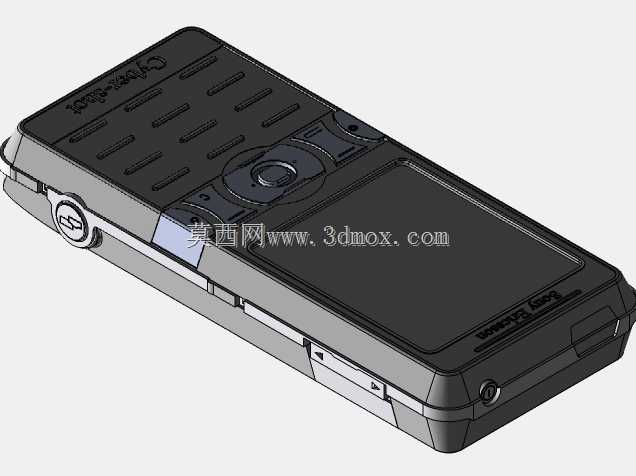

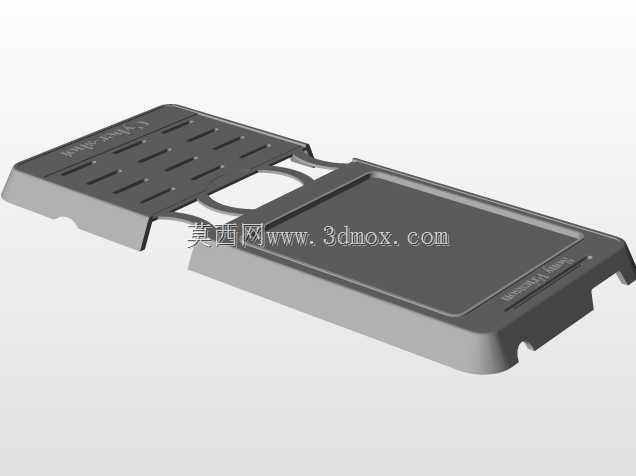

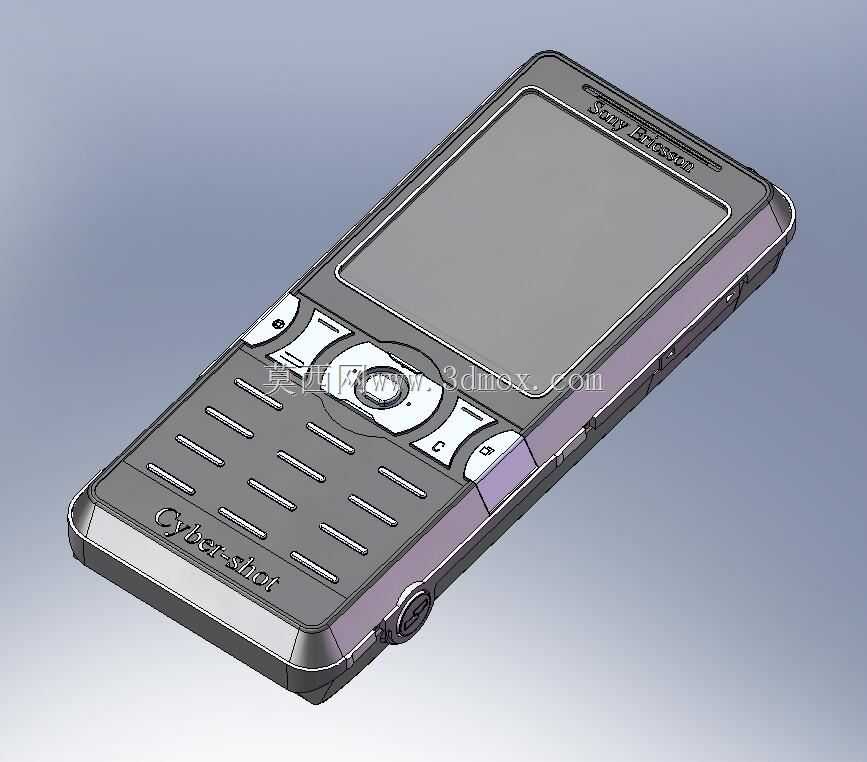

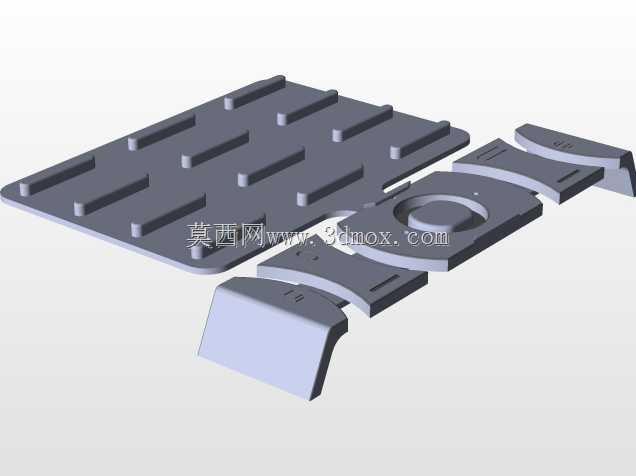

　　这款直板拍照手机的三维结构建模，完全围绕手持通讯终端的实际使用场景展开设计还原，建模过程中优先考虑日常单手握持的人机交互边界，整机长宽厚比例严格参照直板功能机的黄金握持尺寸设定，厚度控制在单手握持时食指可自然搭扣机身侧部的范围，侧边的拍照快捷按键位置恰好对应右手食指自然弯曲的落点，无需调整握持姿势即可快速触发拍照功能，完全匹配Cyber-shot系列主打影像抓拍的产品定位。建模时对机身前壳的按键区域做了分区结构处理，数字按键区采用统一的长条形凸起键帽设计，每个键帽的按压行程预留了0.3mm的弹性间隙，键帽表面做了细微的内凹弧度处理，贴合指腹按压的接触形态，减少长时间按键操作的疲劳感；功能导航区采用独立的环形确认按键搭配左右软键、

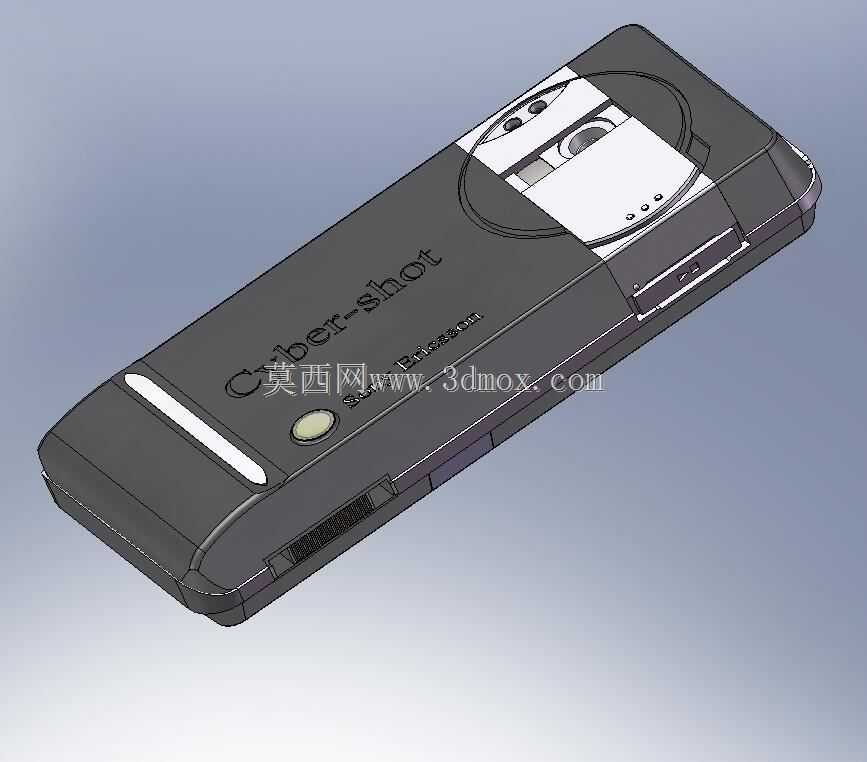

　　通话挂断键的布局，按键之间的分隔筋厚度控制在0.8mm，既保证按键装配的结构强度，又避免相邻按键按压时出现卡滞问题。机身正面的屏幕区域采用下沉式装配结构设计，屏幕视窗边缘比前壳表面低0.2mm，可在日常放置时避免屏幕表面直接接触桌面产生摩擦划痕，屏幕边框的宽度控制在兼顾结构强度与屏占比的平衡范围，上边框预留了听筒的出声孔阵列位置，出声孔采用0.5mm直径的微孔排布，既保证通话时的出声通透度，又能阻挡日常使用中的灰尘进入机身内部。机身背部的摄像头模组区域做了局部凸起的结构处理，凸起高度恰好让镜头保护镜片高于电池后盖表面0.3mm，同时在镜头周边设计了一圈金属装饰圈作为防护结构，当手机背部朝下放置时，金属圈首先接触接触面，

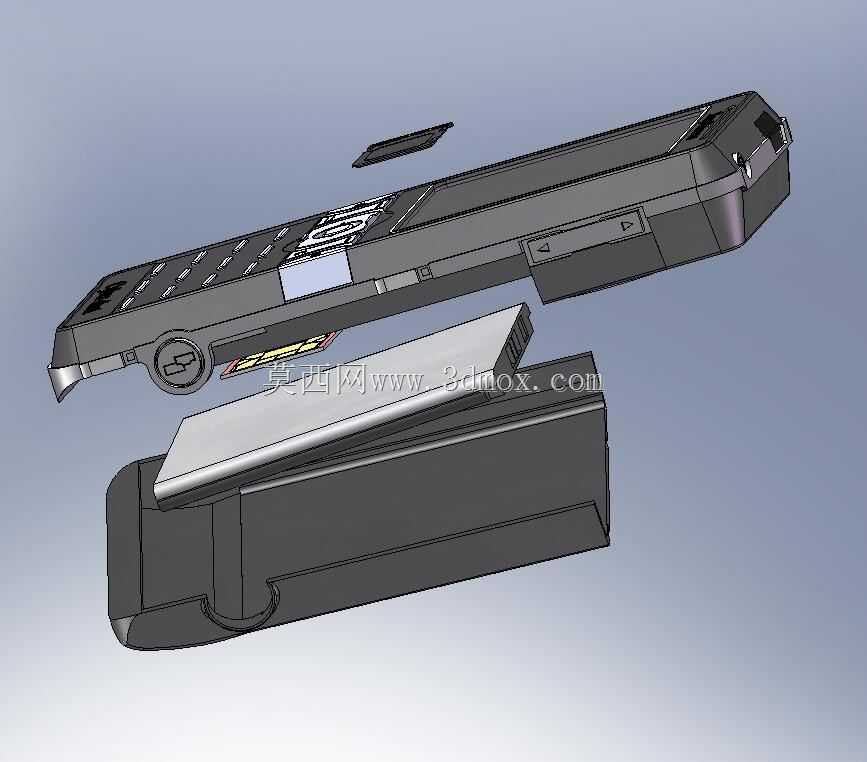

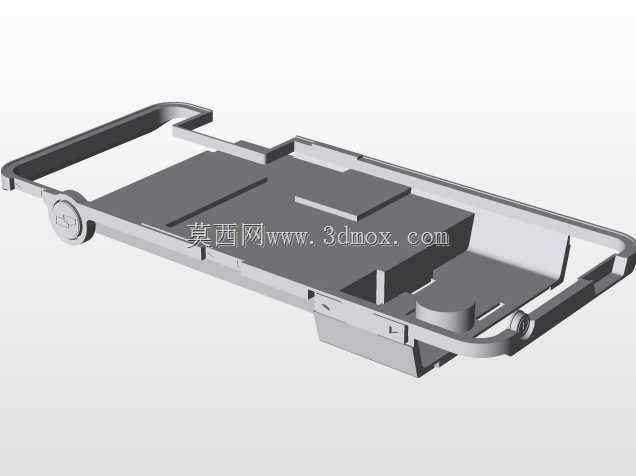

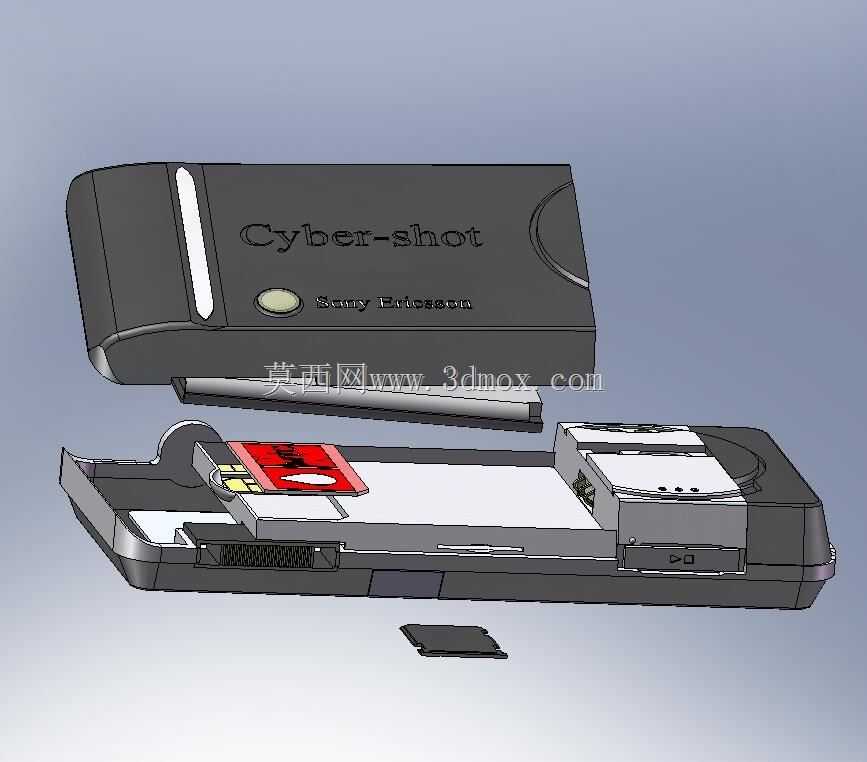

　　避免镜头镜片被硬物刮花，这一结构细节完全匹配早期拍照手机的影像组件防护设计逻辑。机身侧部除了拍照快捷键，还预留了音量调节按键与数据接口的装配位置，数据接口采用通用的miniUSB接口形态，接口周边做了加厚的胶位处理，提升反复插拔数据线时的结构耐用性，接口外侧预留了防尘塞的装配卡槽，可在不使用接口时封堵开口，减少灰尘与水汽侵入机身内部的概率。建模过程中对机身的分件逻辑做了完整还原，前壳、中框、电池后盖三个主要结构件的卡扣位置均匀分布在机身四周，每个卡扣的扣合量控制在0.5mm，既保证装配后的壳体连接紧密性，又能在售后拆机时不会因为扣合量过大导致卡扣断裂。电池仓的尺寸完全匹配当时通用的手机电池规格，仓内预留了电池触点的弹片安装位，

　　触点位置做了定位柱结构，避免弹片装配后出现偏移导致接触不良的问题。机身底部预留了挂绳孔的贯通结构，挂绳孔的加强筋从机身中框延伸至前壳内部，可承受5kg以上的拉力，避免日常挂饰拉扯导致挂绳孔处壳体开裂。整个建模的曲面过渡全部采用G2连续处理，机身四个边角做了R角圆弧过渡，R角半径经过反复调整，既保证手持时的贴合触感，又不会因为R角过大导致机身视觉上显得臃肿，机身侧边的中框采用轻微的弧面收腰设计，从正面到背面的厚度逐渐收窄，进一步提升单手握持时的贴合度。键盘区域的背光导光板安装位预留了0.4mm的厚度空间，导光板下方的PCB板定位柱均匀分布在按键区周边，保证按键按压时PCB板不会出现形变塌陷。摄像头模组的内部安装位预留了自动对焦马达的活动空间，周边做了遮光泡棉的粘贴位，避免杂光从镜头周边进入影响成像效果。听筒与扬声器的出声通道都做了封闭式的导音槽设计，避免声音在机身内部串扰导致通话音质浑浊。
