壁挂式楼宇单元入户对讲门禁话机

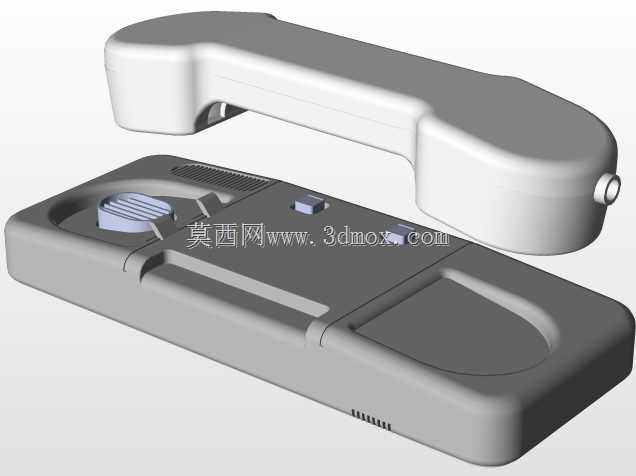

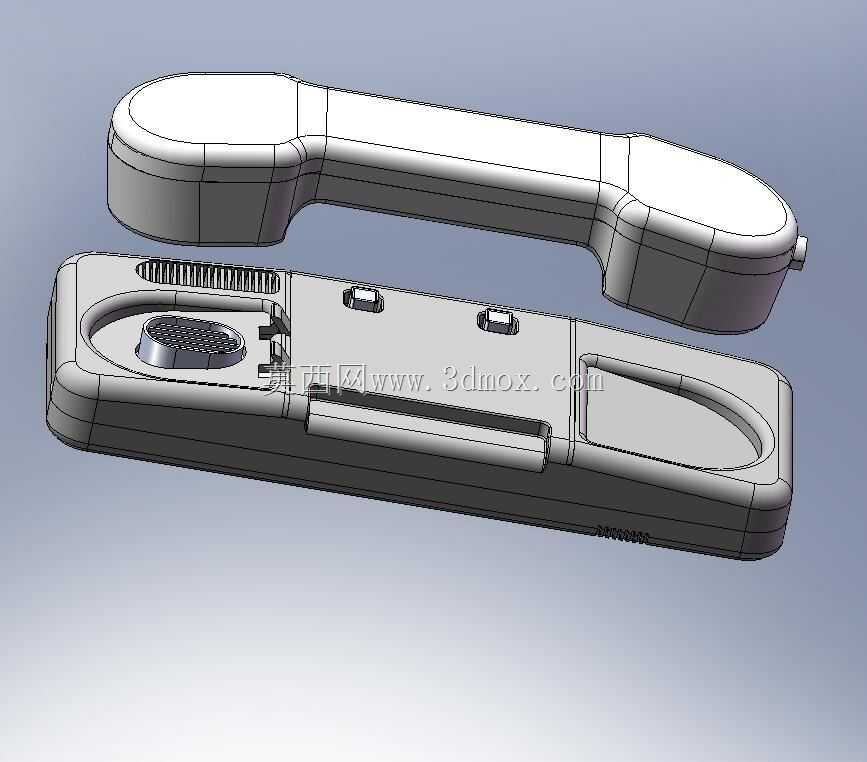

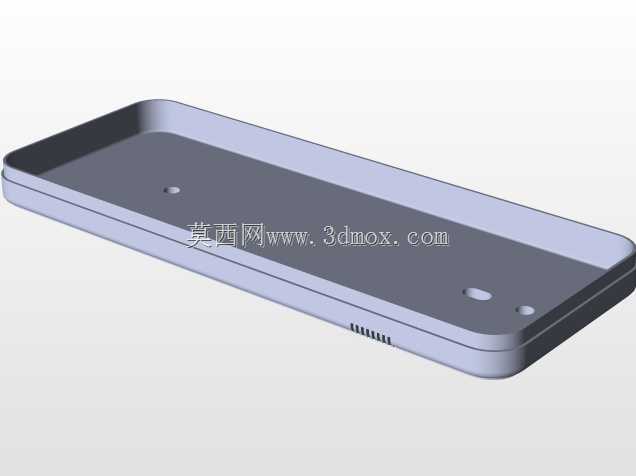

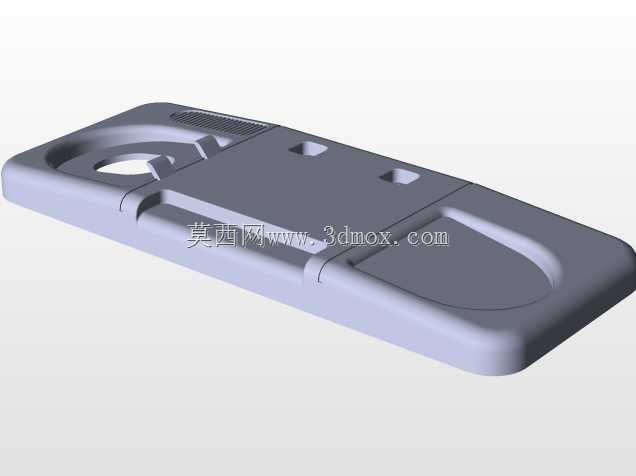

　　这款壁挂式对讲终端主要应用于老旧小区单元门改造、新建商住楼宇入户门禁系统、厂区独立办公区间访客通讯场景，替代传统敲门呼叫的低效访客确认模式，在单元门与住户室内之间搭建双向语音通讯链路，住户无需下楼即可完成访客身份核验与单元门锁远程开启操作，适配绝大多数非可视楼宇对讲系统的终端替换需求，无需重新布设室内通讯线路即可完成设备换装。从结构设计层面看，整套终端分为底座与手持手柄两个独立部件，底座采用壁挂式安装结构，背部预留标准86型暗盒安装孔位，可直接贴合墙面完成固定，安装后底座突出墙面厚度控制在35mm以内，不会占用室内过道通行空间，底座正面设置有手柄承托凹槽，凹槽边缘做R3圆角过渡处理，避免日常取放手柄时剐蹭磨损外壳表面，

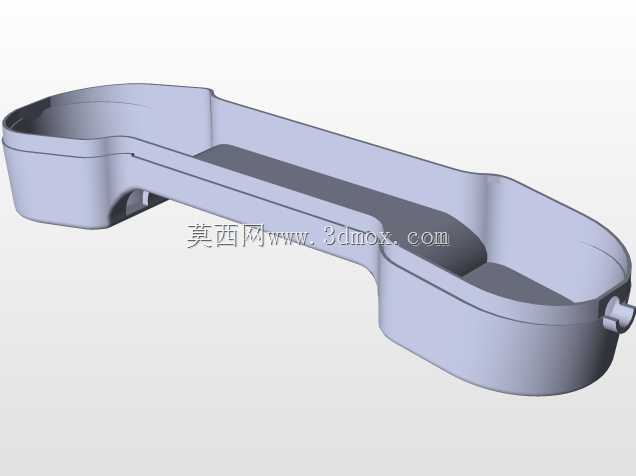

　　同时凹槽内设置有两个磁吸定位触点，手柄放置到位后可通过磁吸力自动吸附固定，避免轻微碰撞导致手柄滑落摔坏。底座正面左侧集成了驻极体麦克风拾音孔阵列，孔阵采用0.8mm直径微孔交错排布，既可以保证拾音通道的通透度，避免日常积灰堵塞拾音通道，又能阻挡大颗粒灰尘进入设备内部损坏电路元件，拾音模块下方设置有门锁触发按键，按键采用下沉式设计，按键表面比底座平面低1.2mm，避免日常清洁桌面或者误触导致单元门异常开启。手持手柄部分采用符合人体工学的弧形曲面设计，整体握持段的截面为椭圆造型，长轴尺寸32mm，短轴尺寸22mm，适配绝大多数成年人的手掌握持尺寸，长时间握持通话不会产生明显的硌手不适感，手柄两端分别内置受话器与送话器，

　　出声孔采用长条形格栅设计，格栅筋条厚度0.6mm，既可以保证声音传出的清晰度，又能防止异物进入手柄内部。整套设备的外壳采用ABS+PC混合注塑材质，表面做细晒纹处理，日常使用过程中不容易残留指纹与划痕，外壳拼接处采用止口配合结构，配合间隙控制在0.15mm以内，可达到IP30防护等级，阻挡日常飞溅的水滴与浮尘进入设备内部，适配室内干燥安装场景的使用需求。在结构装配逻辑上，底座内部预留了标准RJ11通讯接口接线位，接线端子采用螺丝压接式设计，无需专用打线工具即可完成线路连接，底座内部还设置有走线槽，接入的通讯线可顺着走线槽规整排布，不会出现内部线路挤压干涉的问题，手柄与底座之间采用螺旋式四芯通讯线连接，线材内置抗拉尼龙绳，

　　日常拉伸使用过程中不容易出现线芯断裂的问题，螺旋线自然收缩长度为180mm，最大拉伸长度可达1200mm，满足住户站立在底座旁接听或者就近坐下接听的使用距离需求。从实际使用的适配性来看，这款终端的工作电压适配12V-24V直流通讯供电，无需额外布设独立供电线路，可直接兼容市面上绝大多数存量楼宇对讲系统的主机输出参数，替换旧设备时仅需对应接好通讯线即可正常使用，无需调整单元门主机的参数设置，大幅降低老旧小区改造的施工难度与改造成本。手柄的重量控制在120g以内，取放过程中不会对手臂造成额外负担，底座承托凹槽内设置有挂机检测触发弹片，手柄放置到位后可自动切断通话链路，避免出现长时间占线导致其他住户无法呼叫的问题。在细节结构处理上，所有外壳的棱角位置都做了不小于R2的圆角过渡，避免安装或者使用过程中尖锐棱角划伤使用者，底座正面的按键表面做了防滑凸点处理，使用者即使手部带有少量水渍也可以准确按到开锁按键，不会出现打滑误操作的问题。整套模型的结构拆分完全按照实际量产的装配逻辑搭建，各个部件之间的配合间隙、安装孔位、卡扣位置都按照实际注塑生产的公差要求设置，可直接作为结构优化、外壳开模的数据参考，也可用于楼宇对讲系统的方案展示、安装施工模拟场景使用。
