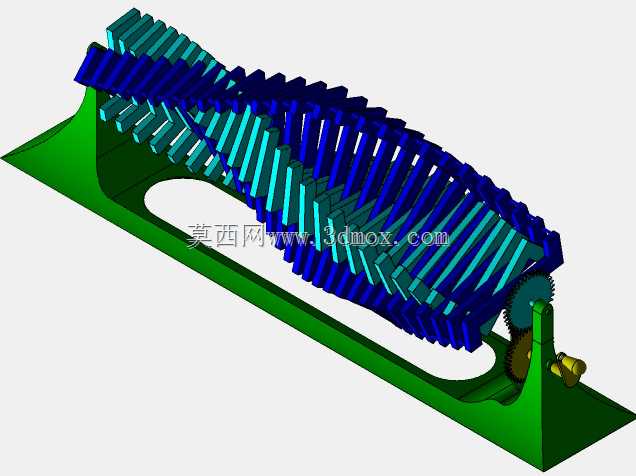

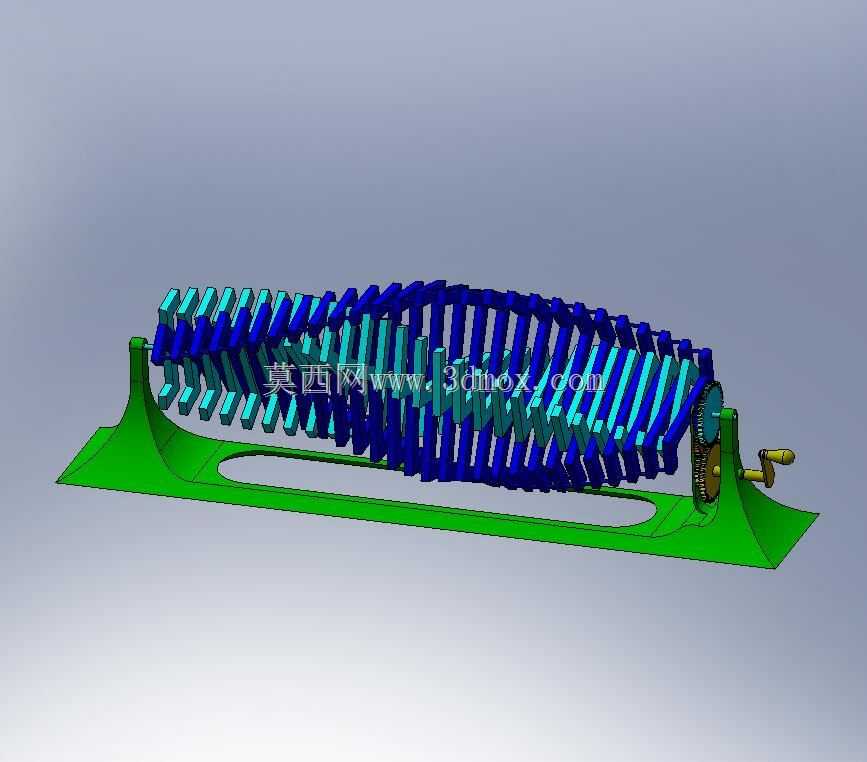

手摇式差速传动演示动态机构

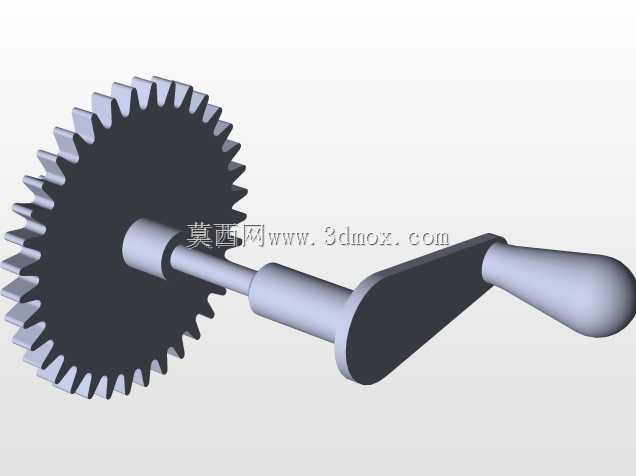

　　这款差速传动演示机构，核心是通过交错排布的啮合单元实现差速动作的直观呈现，日常多用于机械原理教学场景、科普展项互动装置，也可作为工业展厅的动态展示摆件，让观察者能直接通过手摇输入，清晰看到差速过程中两侧传动单元的转速差变化，不需要拆解复杂的工业差速器外壳，就能把差速动作的逻辑具象化。从结构设计逻辑来看，整个机构的支撑底座采用一体化的流线型承托结构，底座上预留的长条形镂空并非装饰，是为了降低手摇操作时的整体重量，同时避免传动过程中底部积尘卡滞，底座两端的支撑立板直接承载整排传动啮合单元的转轴，转轴的同轴度公差控制在0.02mm以内，保证转动过程中没有卡滞或窜动。手摇输入侧集成了一组减速齿轮副，

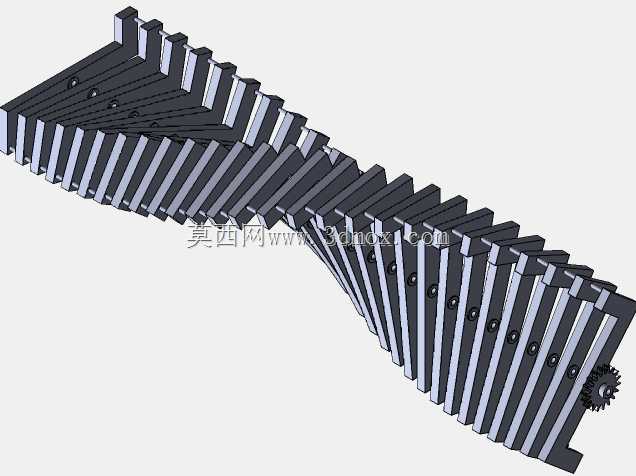

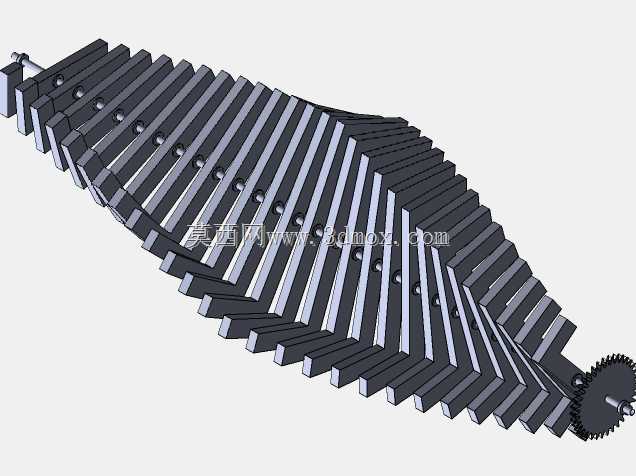

　　摇动手柄时输入的转速经过齿轮副减速后传递到差速核心段，核心段的蓝青双色交错块体就是差速动作的可视化载体，当两侧输出端负载一致时，所有块体保持同步螺旋推进的状态，一旦模拟单侧负载增大，对应侧的块体转速会自动降低，另一侧块体转速相应提升，完全复刻真实差速器的扭矩分配逻辑。安装边界上，整个机构的底座长度适配常规的展示台摆放需求，宽度不超过200mm，手摇端的操作空间预留充足，摇动手柄时不会和周边摆放的其他展项产生干涉，底座底部预留了四个沉头安装孔，既可以直接放置在台面上使用，也可以通过螺栓固定在展示台面板上，避免频繁操作时机构移位。从功能特性来说，这个机构没有复杂的电控元件，纯机械结构的传动可靠性极强，

　　日常维护只需要定期在转轴和齿轮啮合处涂抹少量润滑脂即可，不需要额外的供电或者气源接入，非常适合无供电条件的科普展位、教学课堂使用。设计过程中特意将差速核心的块体做了双色区分，就是为了让观察者能快速分辨两侧的传动单元，不用凑近仔细看齿轮啮合状态，站在一米外就能清晰看到差速动作带来的块体运动差异，相比传统的透明外壳差速器演示模型，这种外露式的块体结构可视角度更大，不管是正面还是侧面观察，都能完整看到整个差速过程。传动块体的外形做了倒角处理，没有尖锐棱角，作为互动演示装置使用时，即使参观者伸手触碰运动的块体，也不会造成划伤，符合科普展项的安全设计要求。转轴两端采用了自润滑衬套，长时间频繁手摇操作也不会出现过度磨损，

　　整套机构的传动效率在85%以上，轻轻转动摇柄就能带动整排块体运动，操作力度很小，即使是中小学生也能轻松操作。在实际教学应用中，这套机构可以配合差速器原理的理论课程使用，讲师可以在讲解完差速器的扭矩分配原理后，通过手摇操作模拟不同负载下的差速状态，让学生把抽象的传动公式和实际的机械动作对应起来，降低原理理解的门槛。作为展厅动态装置使用时，连贯的螺旋推进动作本身就具备很强的视觉吸引力，能快速吸引路过参观者的注意力，在展示机械原理的同时也具备动态雕塑的装饰效果。
