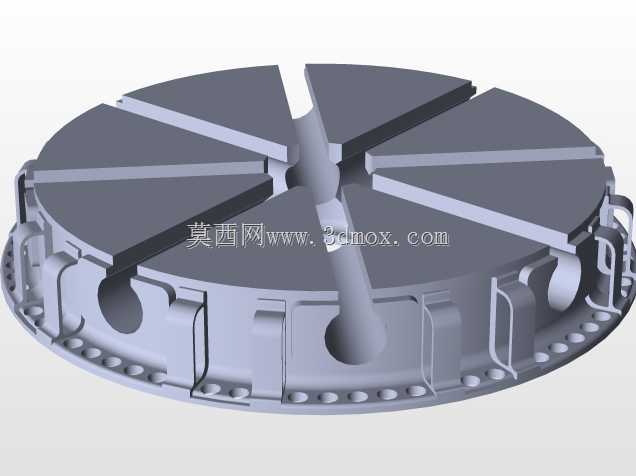

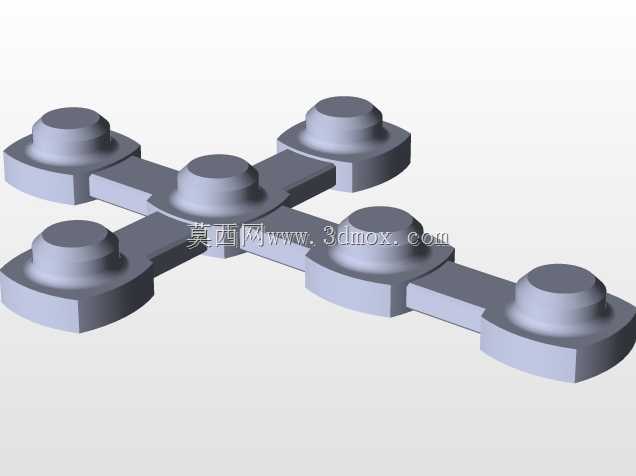

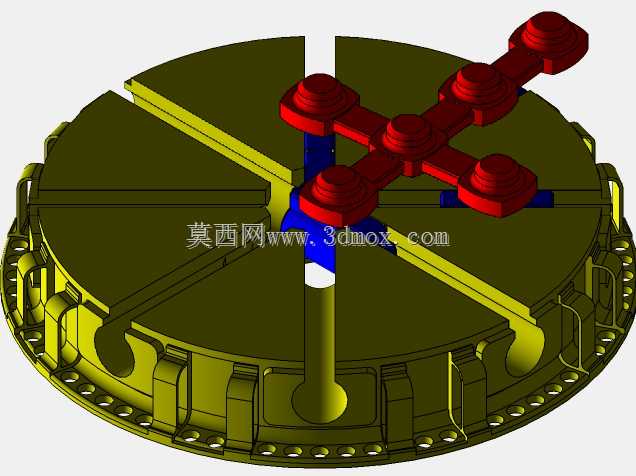

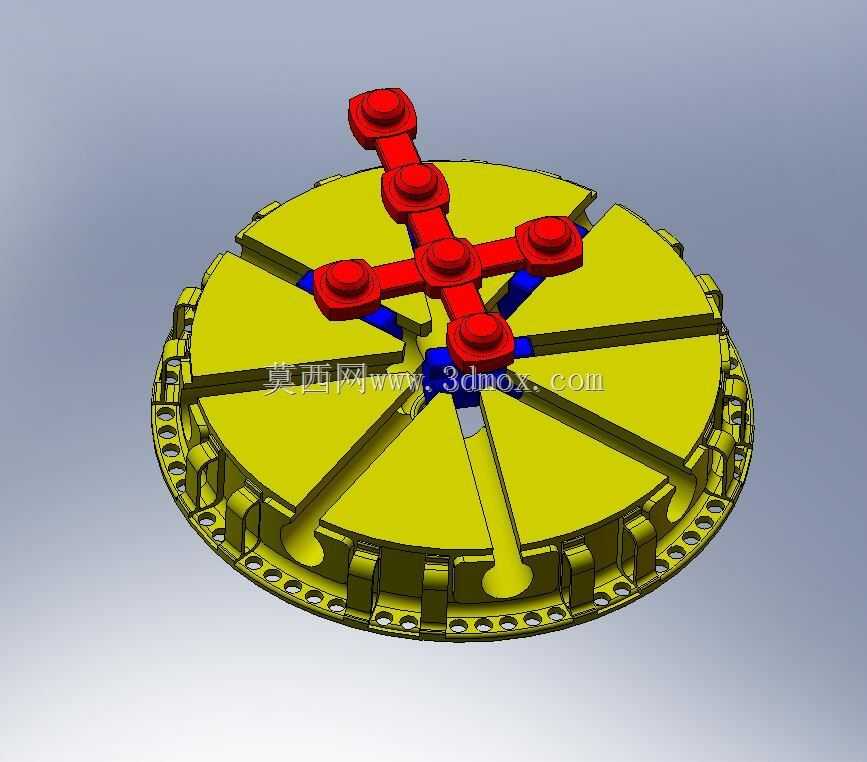

该差速结构核心采用分瓣式承载盘搭配十字交叉传动销布局,主要适配轮式行走设备的两侧轮速差补偿场景,在车辆转弯、非平整路面行驶时,可自动调整两侧输出端的转速配比,避免轮胎硬摩擦拖滞,降低行走机构的额外功率损耗。从结构设计逻辑来看,分瓣式的承载盘沿圆周均匀切分为六个独立扇区,每个扇区外侧预留带通孔的安装凸缘,可通过紧固件与外部壳体或连接法兰实现周向固定,凸缘上的通孔采用等节距排布,适配常规螺栓连接的孔位公差要求,安装时无需额外定制转接件,能直接匹配多数同规格差速壳体的安装边界。十字交叉的传动销采用一体式十字轴结构,四个轴端分别对应嵌入分瓣盘的预留卡槽内,轴端与卡槽的配合面预留合理的间隙公差,既保证传动过程中扭矩传递的刚性,
又能在差速动作发生时,让行星轮组件沿十字轴顺畅滑动,避免卡滞。每个分瓣扇区的内侧设置有定位止口,相邻扇区拼接时可通过止口实现径向定位,保证整体承载盘拼接后的圆度误差控制在合理范围内,避免高速转动时出现动平衡超差的问题。承载盘的盘面采用等厚度设计,边缘做了圆弧过渡处理,减少应力集中的风险,在承受大扭矩冲击时,应力可沿圆弧过渡面均匀分散,不会在切分缝位置出现应力断裂的隐患。传动销的十字交叉位置做了加厚处理,对应差速器行星齿轮的安装位,行星齿轮可绕十字轴的四个轴端自由转动,与两侧半轴齿轮实现啮合传动,差速动作发生时,行星齿轮既随十字轴做公转,又绕自身轴做自转,通过齿数配比实现两侧输出端的转速差调节。从安装边界来看,
整体结构的外径尺寸适配常规小型行走设备的差速器壳体安装腔,轴向厚度控制在紧凑范围内,不会额外占用传动舱的轴向空间,安装时可直接嵌入现有壳体的定位槽内,周向凸缘的安装孔位与壳体上的预制孔完全对齐,无需二次加工。在实际应用场景中,这类分瓣式差速结构相比整体式差速壳,维护便利性更高,单个扇区出现磨损或损坏时,可单独更换对应扇区,无需整体更换承载盘,降低后期维护的配件成本。传动销与分瓣盘的卡槽配合采用可拆卸设计,拆解时只需拆下外侧的紧固件,即可将分瓣盘逐块取出,对内部的行星齿轮、半轴齿轮进行检查或更换,无需使用专用拉马等工装,现场维护效率更高。结构设计时充分考虑了润滑路径的预留,分瓣盘拼接后相邻扇区间留有微小缝隙,
传动过程中润滑油可通过缝隙进入内部啮合区域,对齿轮啮合面、十字轴配合面进行持续润滑,减少干摩擦带来的部件磨损,延长整体结构的使用寿命。盘面外侧的凸缘上除了安装通孔,还预留了定位凹点,安装时可与壳体上的定位凸点配合,实现周向防转,避免大扭矩传递时连接螺栓承受剪切力,提升连接可靠性。十字传动销的四个轴端做了表面硬化处理,表面硬度达到适配齿轮传动的耐磨要求,长期与行星齿轮内孔配合转动时,不会出现过度磨损导致的配合间隙过大问题。分瓣扇区的材质选用常规传动结构用合金结构钢,加工时可单独对每个扇区进行铣削、钻孔加工,相比整体式差速壳的铸造加工,加工难度更低,成品率更高,适合小批量定制化生产场景。在扭矩传递路径上,动力从外部壳体输入后,通过周向凸缘传递到分瓣承载盘,再通过十字传动销传递到行星齿轮,最终通过啮合传递到两侧半轴齿轮输出,整个传力路径没有冗余的传动环节,传动效率更高,功率损耗控制在较低水平。针对差速动作时的受力特点,每个分瓣扇区的受力面做了加厚处理,对应十字轴卡槽的位置设置了加强筋,避免大扭矩冲击时卡槽位置出现变形,保证十字轴的安装位置精度,防止行星齿轮啮合出现偏载。
- 上一篇:手摇式差速传动演示动态机构
- 下一篇:手摇式仿生蛇形传动演示机构
- 全部评论(0)
- 模板大小: 2.99 MB
- 售价:5金币
- 下载次数: 33
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
