手摇式仿生蛇形传动演示机构

　　这套手摇驱动的仿生蛇形运动机构，核心是通过多组平行排布的竖向滑块联动，实现顶部仿生蛇体的蜿蜒蠕动效果，常被用于机械原理教学演示、科普展项互动装置以及创意机械玩具的结构原型参考。从实际应用场景来看，这类仿生蠕动结构经过参数调整后，可拓展应用于窄小空间的管道探测机器人驱动单元、狭小缝隙内的物料推送机构，或是文创类动态装置的核心传动组，相比轮式、履带式移动结构，蠕动式行进对非平整接触面的适配性更强，不会出现轮体打滑、卡滞的问题。

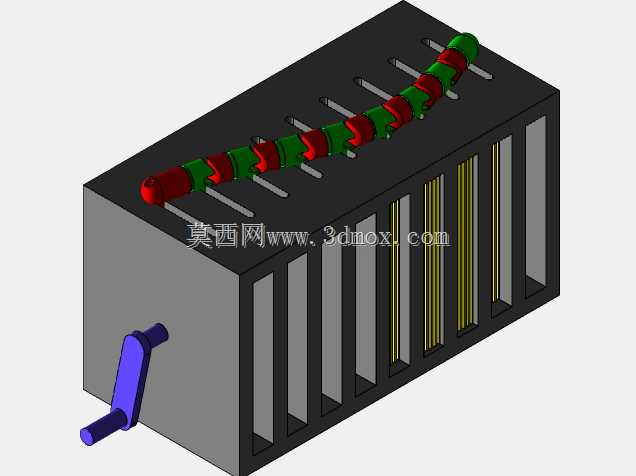

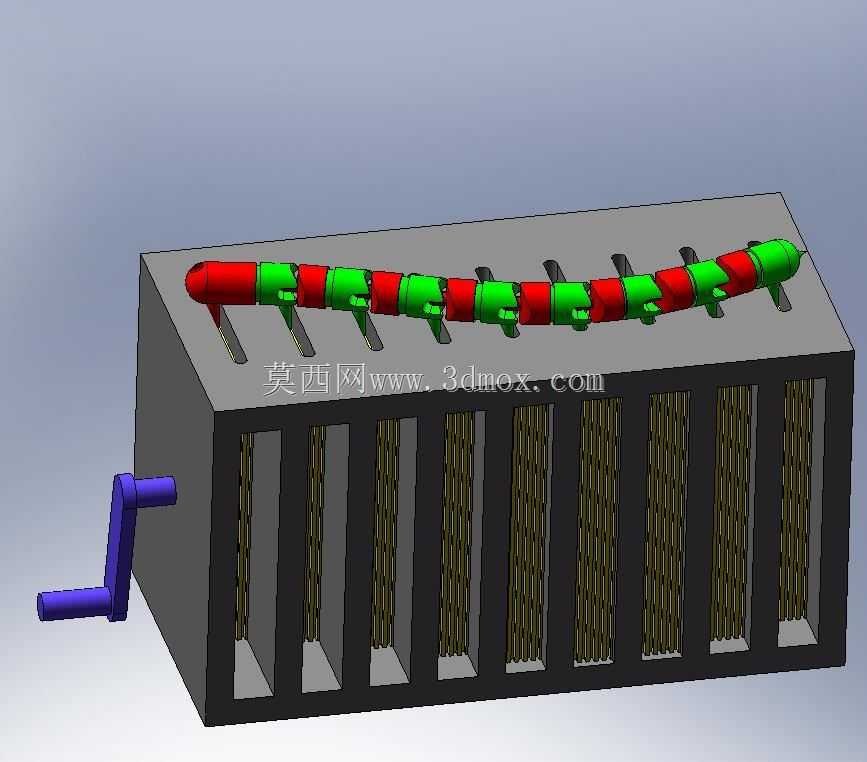

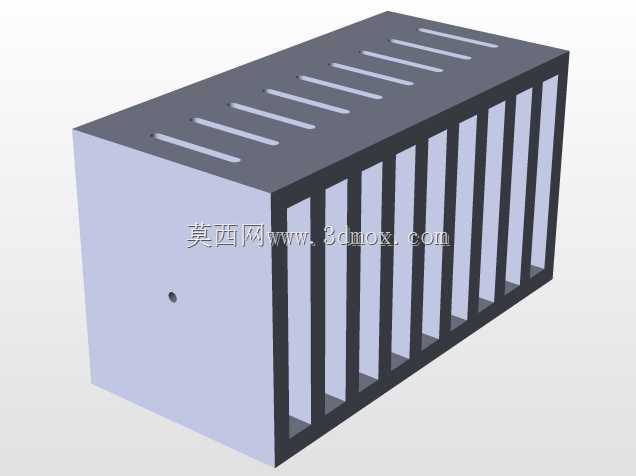

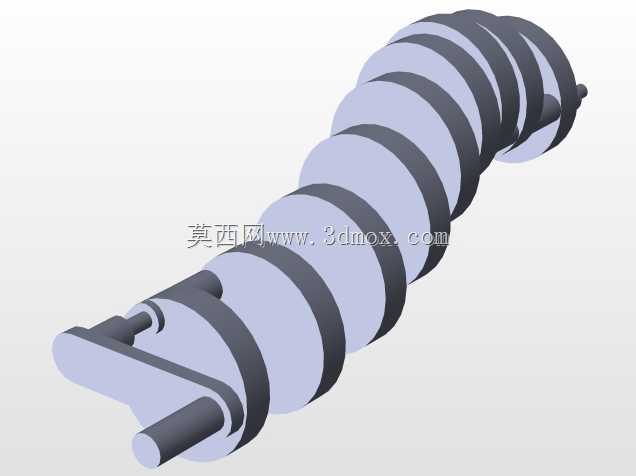

　　从结构设计逻辑来看，整个机构的动力输入端为侧置的L型手摇柄，手摇柄与箱体内部的凸轮轴直连，轴上对应每一组竖向滑块的位置都设置了相位依次偏移的偏心凸轮，当摇动手柄带动凸轮轴转动时，不同位置的凸轮会依次推动对应滑块做上下往复运动，滑块顶部与仿生蛇体的对应节段铰接，相邻蛇节之间通过小销轴实现柔性连接，单节段的摆动角度被铰接间隙限制在合理范围内，避免运动过程中出现节段脱开、运动死点。箱体部分采用框架式镂空结构，一方面可以直观展示内部凸轮与滑块的配合状态，方便教学场景下讲解传动原理，另一方面镂空结构能够大幅降低整体自重，同时减少滑块上下运动时的空气阻力，让手摇操作的手感更顺滑，不会出现闷涩卡顿的问题。

　　在安装边界与尺寸适配层面，整个机构的动力输入轴伸出箱体侧面的长度经过精准核算，摇柄转动时的最大回转半径不会超出箱体侧面的投影范围，避免使用过程中摇柄与周边安装架、桌面产生干涉；箱体底部为平整安装面，预留了四个沉头安装孔位，可直接通过螺栓固定在展示台、教学实验台的台面上，不需要额外设计定制转接支架。顶部仿生蛇体的总长度与箱体顶部的开槽长度匹配，蛇体运动到最大蜿蜒幅度时，蛇身最外侧的突出量不会超出箱体的顶面边界，不会与周边相邻的演示机构产生运动干涉。

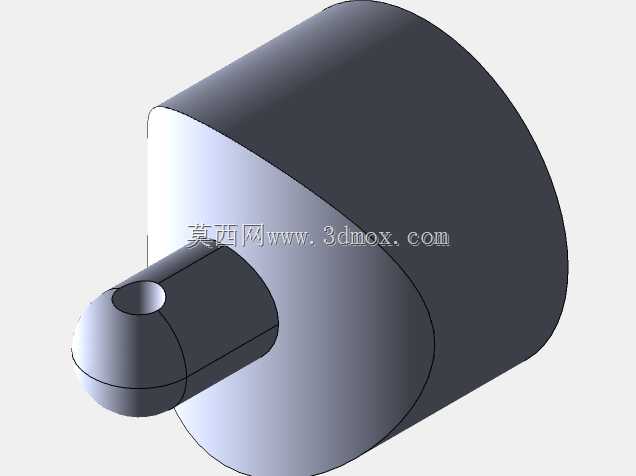

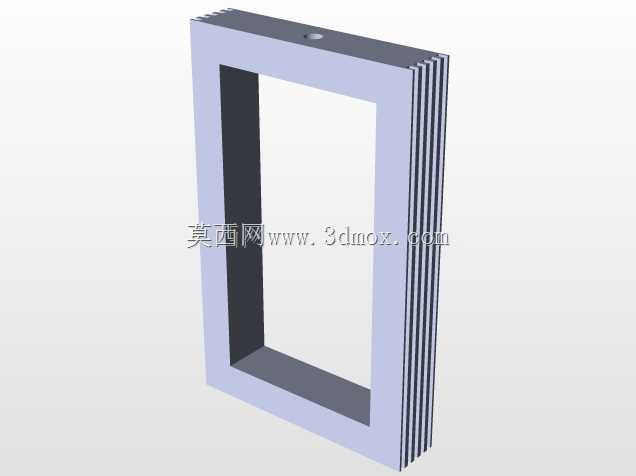

　　从功能特性来看，这套机构的传动比经过匹配设计，手摇柄转动一圈，蛇体刚好完成一个完整周期的蜿蜒蠕动动作，运动节奏符合人眼观察的舒适区间，不会因为转速过快导致运动状态模糊，也不会因为转速过慢让演示过程显得拖沓。每一组滑块与箱体上的导向槽之间采用小间隙配合，导向槽的内壁做了轻微的倒角处理，既可以保证滑块上下运动的直线度，避免出现偏磨卡滞，又能控制滑块的横向晃动量，让蛇体的运动轨迹更顺滑，不会出现节段错位的顿挫感。凸轮与滑块底部的接触端面设计为小圆弧面，将滑动摩擦转化为近似线接触的滚动摩擦，长时间反复操作也不会出现接触端面的过度磨损，能长期保持稳定的传动精度。

　　在设计细节上，蛇体的节段采用红绿交替的配色方案，相邻节段的视觉区分度高，运动过程中可以清晰观察到每一节段的运动相位差，方便学习者理解逐次驱动实现仿生蠕动的原理；凸轮轴的两端采用铜套作为转动支撑，相比塑料轴承，铜套的承载能力更强，频繁正反转操作也不会出现支撑间隙变大的问题，适配科普场景下高频次、无规范操作的使用需求。整个机构没有复杂的电控元件，纯机械结构的可靠性极高，不需要外接电源即可操作，非常适合无供电条件的户外科普、流动教学场景使用，日常维护只需要定期在凸轮接触面、滑块导向面添加少量润滑脂即可，维护成本极低。
