差速器传动核心结构三维数模

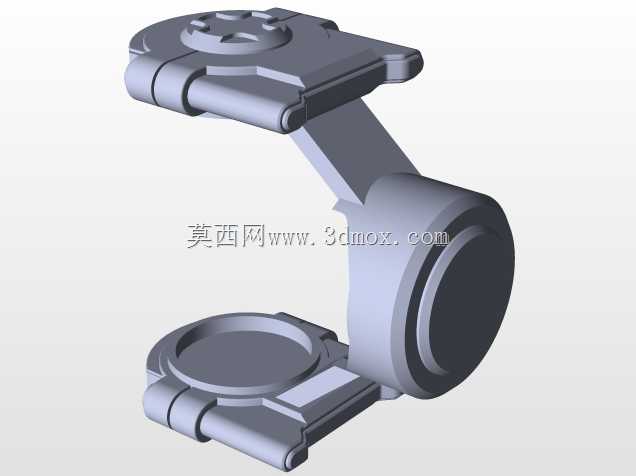

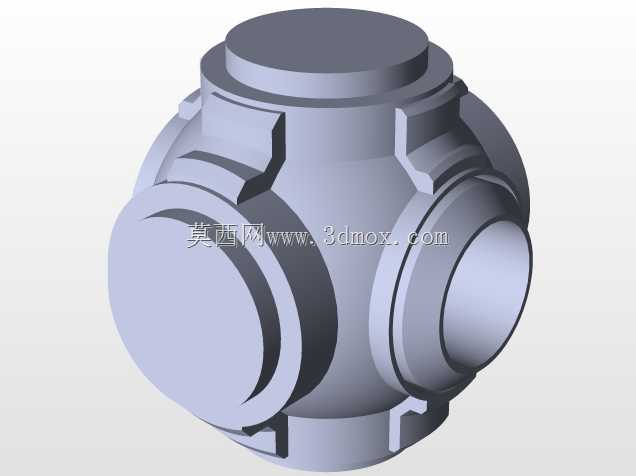

　　在轮式行走设备的动力传递链路里，差速器是承担两侧驱动轮转速差调节的核心部件，日常作业场景中，设备转弯、行驶在起伏不平路面、两侧轮胎附着系数存在差异时，都需要差速器介入调整左右输出端的转速，避免轮胎出现滑磨、传动系统憋卡的问题，这套差速器结构的建模，完全围绕实际装车的功能需求展开，没有冗余的装饰性结构。从结构布局来看，该差速器采用对称式壳体设计，两侧伸出的轴颈是和主减速器壳体配合的安装定位面，加工时需要保证两个轴颈的同轴度公差控制在0.02mm以内，否则装车后会出现转动卡滞、异响发热的问题；壳体外部的十字形加强筋，不是随意设计的造型，是根据差速器工作时承受的齿轮啮合冲击力、半轴扭矩反作用力做的拓扑优化结果，

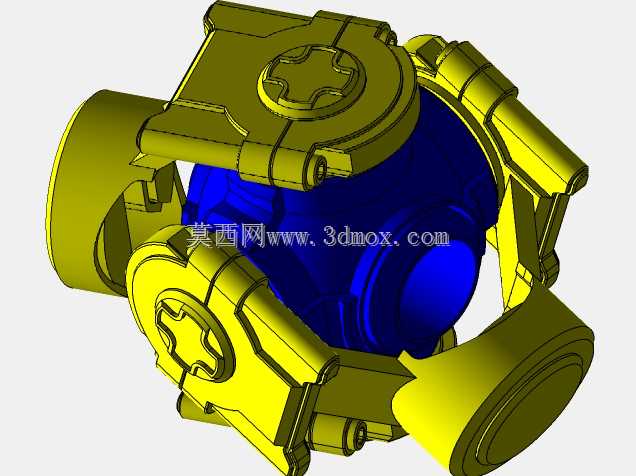

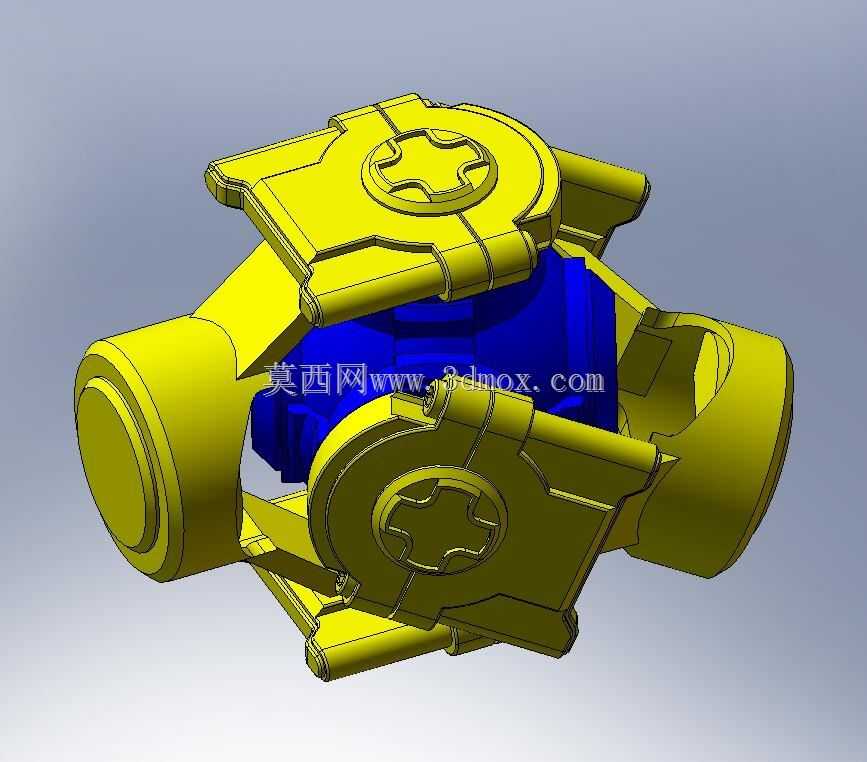

　　在不增加壳体整体壁厚的前提下，把应力集中区域的结构强度提升了37%，同时能控制整体重量，降低传动系的转动惯量。内部的蓝色区域是差速器核心的行星齿轮、半轴齿轮安装腔，建模时严格按照渐开线圆柱齿轮的啮合参数预留了侧隙，常温装配状态下齿轮副的侧隙控制在0.12-0.2mm之间，既可以保证齿轮啮合时不会因为热胀冷缩出现卡滞，也能避免侧隙过大导致传动换向时出现冲击异响；行星齿轮轴的安装孔和壳体上的定位槽做了过盈配合设计，配合公差选H7/p6，装配后需要配钻定位销孔，防止大扭矩输出时行星齿轮轴出现转动窜动。安装边界方面，两侧轴颈的外径尺寸匹配常规轻型行走设备的主减壳体安装座尺寸，输入端的法兰连接面和主减速从动齿轮的连接孔位完全对齐，

　　不需要额外做转接法兰就能直接适配同扭矩等级的主减结构；壳体上预留的螺栓孔位置，是按照圆周均布设计，拧紧力矩按照8.8级螺栓的标准设定，装配时需要对角分次拧紧，避免壳体出现安装变形导致内部齿轮啮合间隙不均。实际应用中，这类差速器结构除了用在常规的民用车辆上，也可以适配小型工程机械、农用轮式设备的驱动桥，建模时把壳体的分型面、加工基准面都做了明确的标识，结构工程师拿到数模后可以直接拆分铸造工艺件，不需要再重新做结构修正；差速器内部的润滑油道也在数模里做了完整还原，壳体上的油孔位置正对行星齿轮和半轴齿轮的啮合面，设备运转时齿轮搅动的润滑油可以通过油道直接进入啮合区域，保证高速运转时齿轮副的润滑充分，避免出现干磨烧蚀的问题。

　　做这套结构建模的时候，特意把差速器工作时的运动干涉做了全行程校验，两侧半轴齿轮在最大转速差状态下，行星齿轮自转过程中和壳体内壁的最小间隙保留了1.5mm，完全满足极限工况下的运转需求，不会出现运动干涉；壳体外部的凸台结构是用来安装半轴油封的密封面，表面粗糙度要求达到Ra1.6，建模时把密封面的宽度、倒角尺寸都做了标准化设定，直接适配市面上通用规格的骨架油封，不需要单独定制密封件。很多新手建模的时候容易忽略差速器壳体的拔模角度，这套数模里所有铸造面都按照3度的拔模斜度做了处理，铸造圆角统一设置为R3-R5，既符合铸造工艺的生产要求，也能减少应力集中点，提升壳体的抗冲击能力；连接螺栓的沉孔深度也做了精准控制，螺栓拧紧后不会突出壳体表面，避免和周边的主减壳体、制动部件出现运动干涉。
