对称式动力差速传动机构结构设计

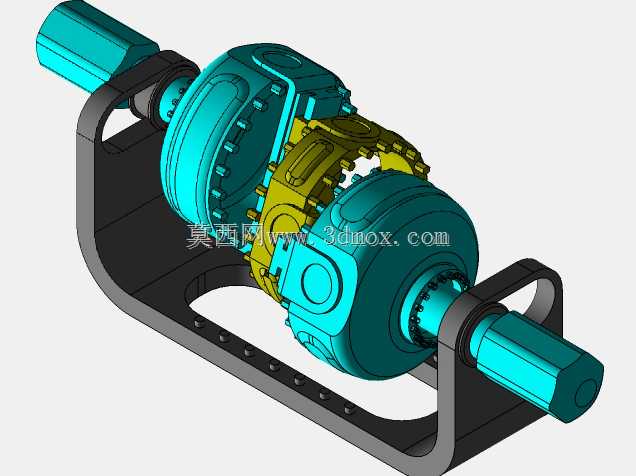

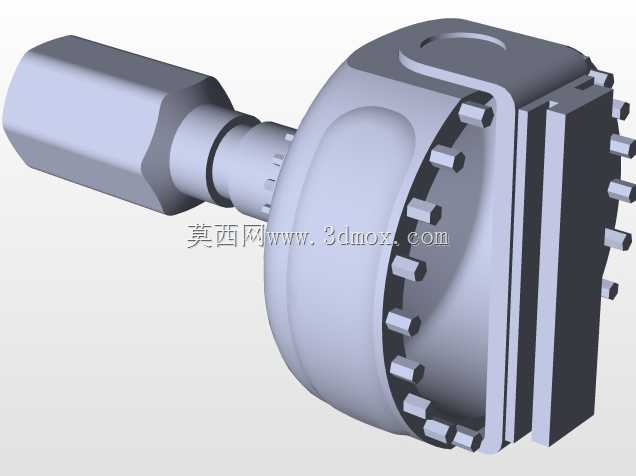

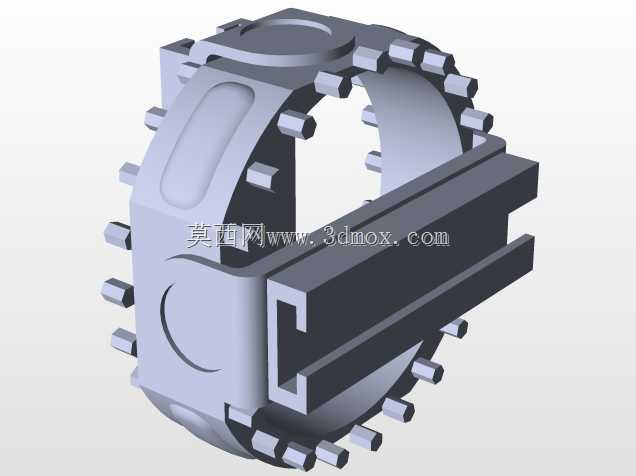

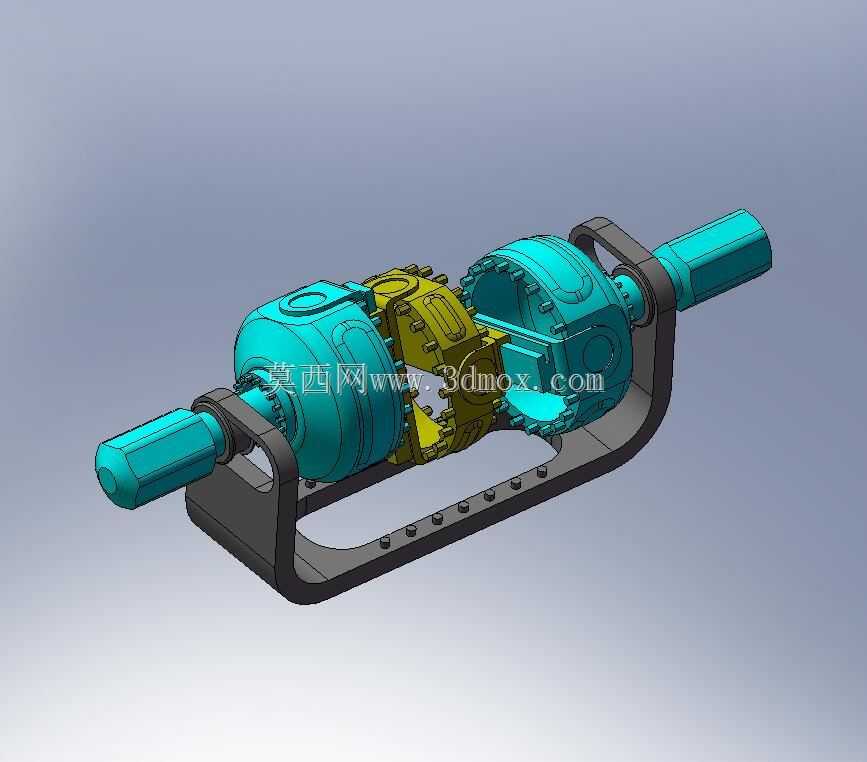

　　这套差速传动结构的核心作用，是在动力输入后允许两侧输出轴存在不同转速，常见于需要兼顾直线行驶与转向工况的轮式动力设备中，比如轮式工程机械、非道路作业车辆、小型乘用设备的传动链路里，解决两侧驱动轮在不同附着条件、不同转弯半径下的滚动差速需求，避免轮胎硬拖滑磨、传动部件受额外扭转冲击的问题。从结构布局来看，整套机构采用对称式双输出轴设计，两侧输出轴同轴布置，轴端预留的连接段可直接对接轮毂或者后续传动半轴，安装时需要保证两侧轴的同轴度公差控制在0.05mm以内，避免运转过程中出现轴系偏摆、轴承异常磨损的问题。中间的差速核心腔体采用分体式壳体设计，拆分面设置在行星齿轮组的安装中分位置，壳体上预留的螺栓孔位用于合箱紧固，

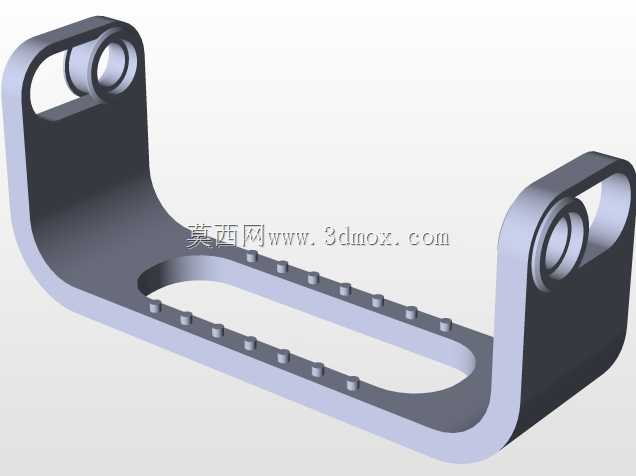

　　合箱后需要保证腔体内部的齿轮啮合间隙在0.1-0.2mm之间，既不能间隙过大导致传动冲击异响，也不能间隙过小出现齿轮卡滞、润滑脂无法进入啮合面的问题。外部的支撑托架采用U型框架结构，托架底部设置了一排等距分布的安装孔，用于将整套差速机构固定在设备底盘的安装基座上，托架与差速壳体之间预留了足够的转动间隙，不会干涉壳体随输入动力带来的小幅浮动，同时托架的两侧支撑臂刚好托住差速壳体两端的轴承安装位，承担整套机构的径向载荷，避免输出轴受额外的悬臂弯矩。内部的齿轮组包含行星齿轮与两侧半轴齿轮，齿轮采用渐开线圆柱齿形设计，啮合重合度大于1.2，保证动力传递过程中的平稳性，行星齿轮通过十字轴安装在差速壳体内部，当两侧输出轴阻力一致时，

　　行星齿轮随壳体整体公转，将动力等比例分配给两侧半轴；当一侧输出轴阻力更大时，行星齿轮在公转的同时产生自转，自动调整两侧半轴的转速差，匹配不同的行驶阻力需求。设计过程中特意将差速壳体的外形做了圆弧过渡处理，既减少了壳体的整体重量，也避免了应力集中在壳体的棱角位置，在壳体的外侧还预留了润滑注油孔，日常维护时可以直接通过注油孔补充齿轮润滑脂，不需要拆解整个差速腔体，降低后期维护的工作量。两侧输出轴的轴径根据额定传递扭矩做了匹配设计，轴上设置了轴承安装台阶与卡簧槽，用于固定支撑轴承的轴向位置，防止轴系运转时出现轴向窜动，轴端的连接段采用扁位结构，和外接部件连接时可以传递更大的扭矩，不会出现相对打滑的问题。整套机构的安装边界需要注意，

　　输出轴伸出托架的长度要和后续对接的半轴长度匹配，托架底部的安装孔位间距要和底盘基座的孔位对齐，安装时需要先将差速壳体与内部齿轮组预装完成，调整好齿轮啮合间隙后再合箱紧固，最后将整套组件放入托架内，固定好两端的轴承端盖，再连接两侧的输出轴。在实际应用场景中，这类差速机构不仅可以用在行走驱动系统中，也可以用在需要双轴差速输出的输送设备、卷绕设备上，比如双辊筒的输送线，当两个辊筒需要根据物料输送状态调整转速差时，也可以采用这套差速结构来实现动力的自动分配，不需要额外增加电控调速系统，纯机械结构的可靠性更高，在粉尘、潮湿等恶劣工况下的适应性更强，不会像电控差速系统那样容易受环境干扰出现故障。结构建模过程中，所有配合面的公差都按照机械设计手册的推荐值选取，间隙配合、过渡配合、过盈配合的位置分别做了明确的区分，比如轴承与轴的配合采用k6公差，轴承与壳体安装孔的配合采用H7公差，保证装配时的工艺性，不需要额外的修配就可以完成组装。
