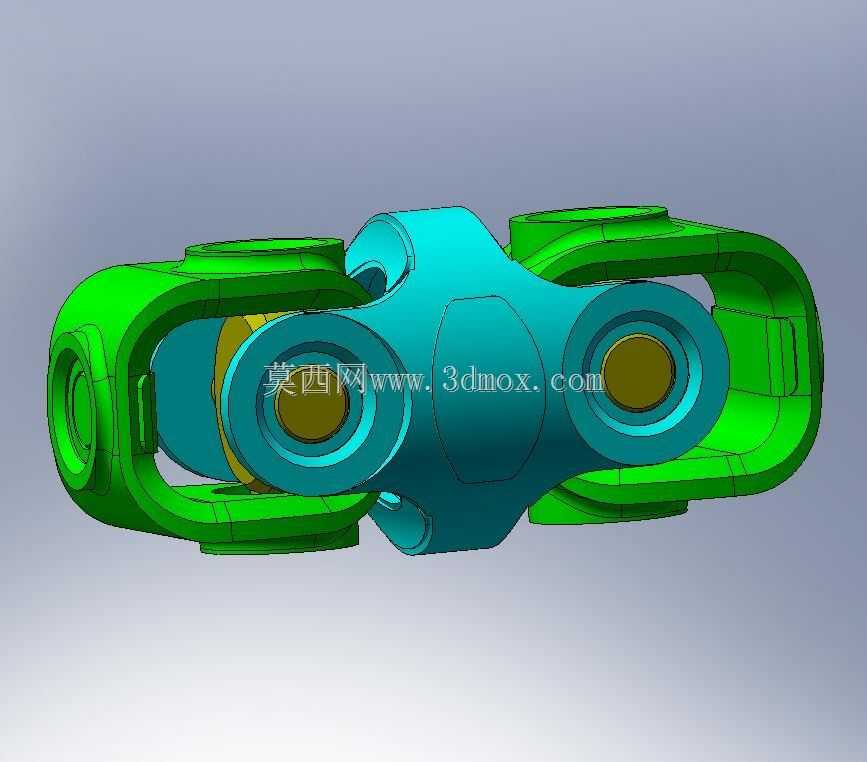

对称式差速传动连接结构三维设计

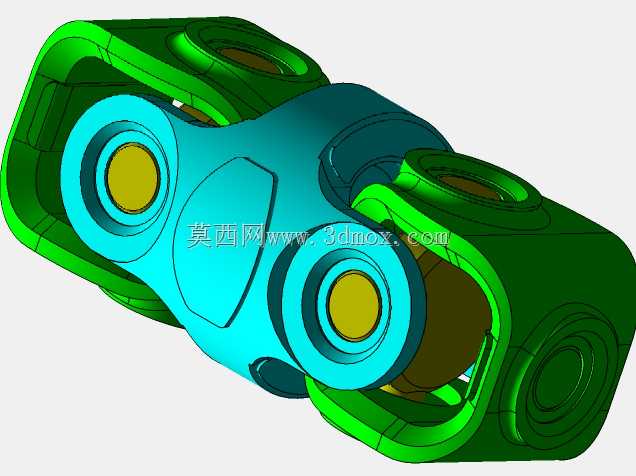

　　这套差速传动结构的设计，核心是解决同轴两侧输出端在动力传递过程中的转速差适配问题，常见于需要两侧输出构件存在转速差的动力传输场景，比如轮式行走设备的两侧动力分配、双输出端传动链路的差速调节环节，能够在单一动力输入的前提下，自动匹配两侧输出端的不同转速需求，避免传动链路出现刚性卡滞、轮胎滑磨或者构件过载损坏的问题。从结构布局来看，整体采用对称式的壳体设计，两侧的绿色壳体构件作为差速组件的承载基座，中间的青色核心构件为差速传动的十字连接载体，内部预留了行星齿轮、半轴齿轮的安装腔体，腔体的同轴度公差在设计时控制在0.02mm以内，保证齿轮啮合过程中不会出现偏载、打齿的问题。两侧壳体的外端设置有轴承安装位，适配标准深沟球轴承的安装尺寸，

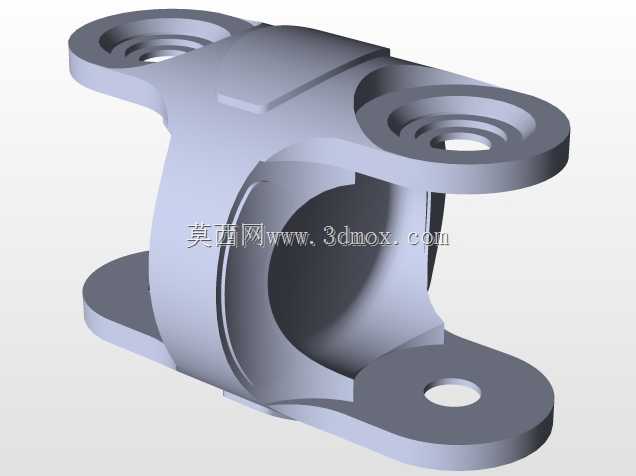

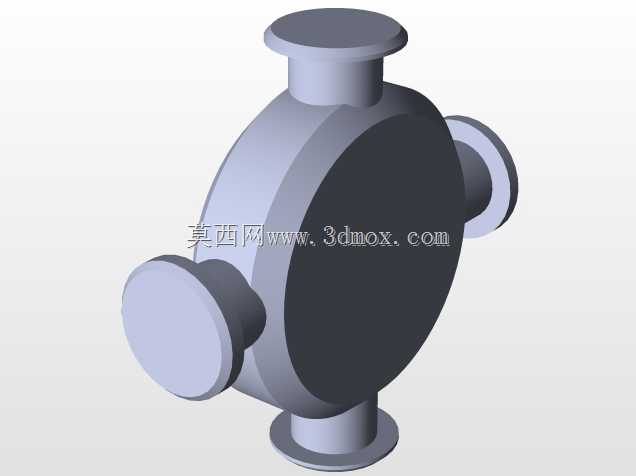

　　轴承位的轴肩高度按照轴承内圈的定位要求设计，既保证轴承安装到位后不会出现轴向窜动，也预留了足够的拆卸空间，方便后期维护时的轴承拆卸作业。中间的连接载体上设置有四个行星齿轮轴的安装孔，孔位采用对称分布设计，相邻孔位的角度公差控制在±0.5°以内，保证四个行星齿轮在运转过程中受力均匀，不会出现单个齿轮过载的情况。行星齿轮与半轴齿轮的啮合间隙设计在0.1-0.2mm之间，既可以补偿加工和装配过程中的尺寸误差，也能保证齿轮啮合时的润滑油脂能够顺利进入啮合面，减少运转过程中的磨损。从安装边界来看，整个差速组件的轴向总长度控制在适配常规传动舱的安装尺寸范围内，两侧壳体的外端连接法兰采用标准的螺栓孔分布设计，能够直接与两侧的输出半轴、

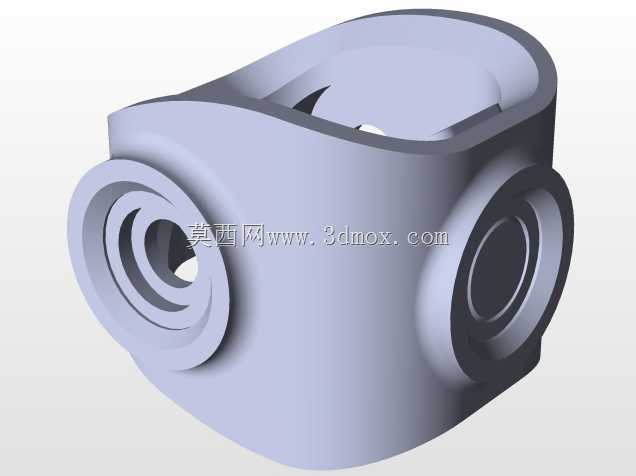

　　传动轮毂进行连接，不需要额外制作转接法兰，降低了整机的装配复杂度。壳体的外部设置有加强筋结构，筋位的走向沿着壳体受力的方向分布，在不额外增加壳体壁厚、控制整体重量的前提下，提升了壳体的抗扭、抗弯强度，能够承受动力传递过程中产生的冲击载荷，避免设备在急加速、急减速或者负载突变时出现壳体开裂的问题。在设计过程中，特意对差速组件的润滑通道做了优化，壳体上预留的润滑油孔能够让传动链路中的润滑油脂顺利进入差速器内部的齿轮啮合位置、轴承安装位置，保证各个运动副在长时间运转过程中都能得到充分润滑，减少运动构件的磨损，提升整个传动组件的使用寿命。两侧的输出端连接位置采用花键连接结构，花键的模数、齿数按照传递扭矩的大小匹配设计，

　　花键配合的公差选用过渡配合，既保证扭矩传递过程中不会出现花键打滑的问题，也能在装配时顺利完成半轴与差速器的对接，降低装配难度。整个结构的重量分布采用对称设计，重心落在组件的轴线上，在高速运转过程中不会出现动平衡超差的问题，减少运转过程中的振动和噪音，提升整个传动系统的运行平稳性。在实际应用场景中，这类差速结构不仅可以用于轮式行走设备的动力分配，也可以用于双辊输送设备的辊筒差速调节、履带式设备的转向差速控制等场景，只要存在同轴双输出、需要自动适配两侧转速差的动力传输环节，都可以基于这套结构的核心设计逻辑做尺寸适配调整。设计时还考虑了不同工况的适配性，壳体的壁厚可以根据传递扭矩的大小做对应调整，行星齿轮、半轴齿轮的参数也可以根据实际的传动比需求、扭矩传递需求做匹配修改，不需要对整体的壳体布局做大幅改动，具备较强的通用性和改装适配性。在装配逻辑上，整个组件采用分体式装配设计，先将行星齿轮、半轴齿轮安装到中间的连接载体上，再将两侧的壳体通过螺栓对接锁紧，螺栓的预紧力按照螺栓的强度等级做了明确要求，避免运转过程中螺栓松动导致壳体错位、齿轮啮合异常。壳体的对接面设置有密封槽，适配标准O型密封圈的安装，能够防止内部的润滑油脂泄漏，同时阻挡外部的灰尘、泥水进入差速器内部，避免杂质进入齿轮啮合面造成齿轮异常磨损，提升组件在恶劣工况下的适应能力。
