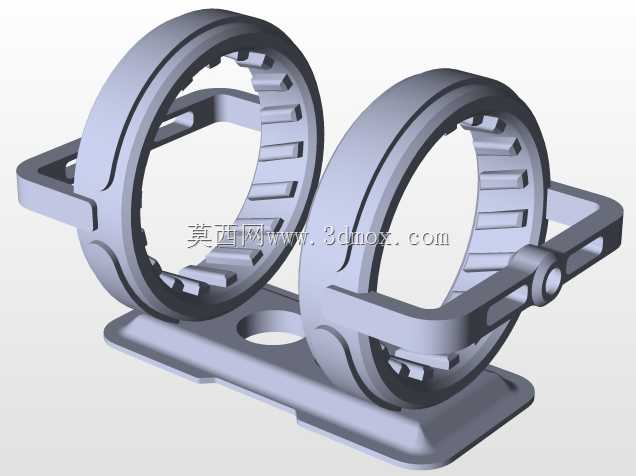

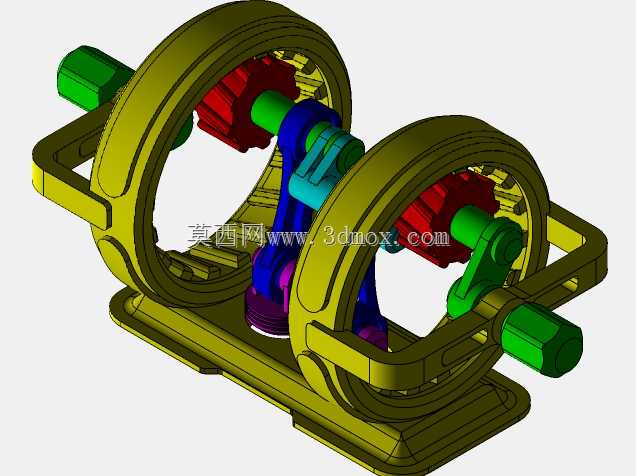

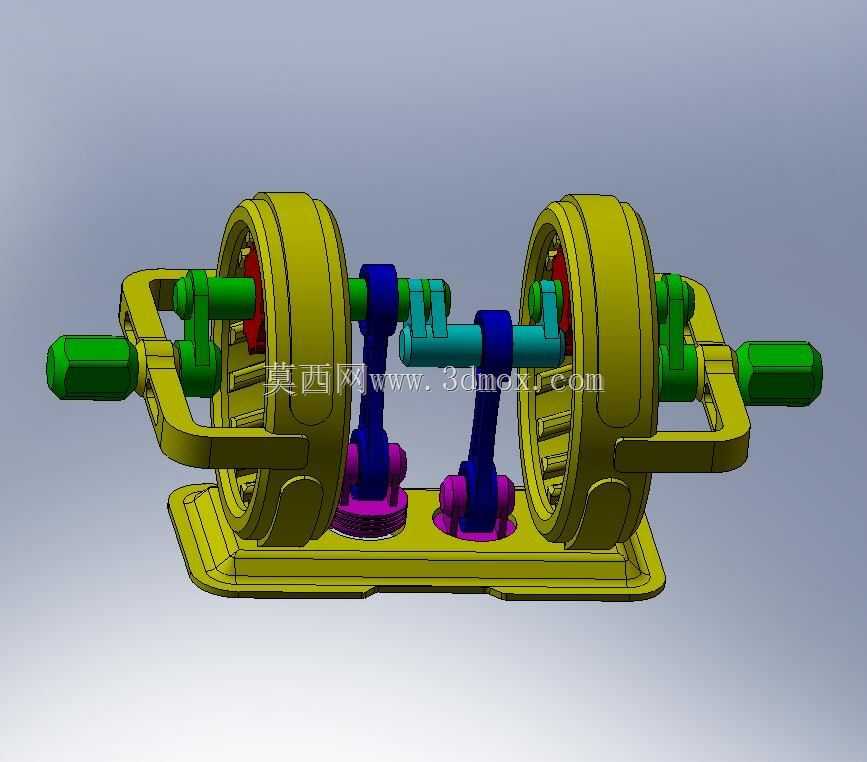

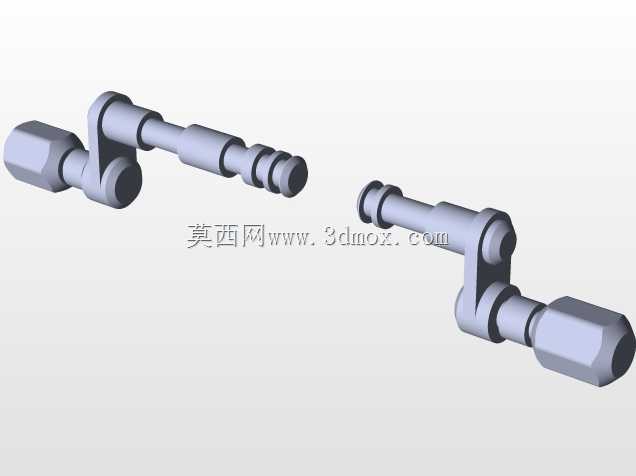

这套差速传动结构的设计,核心围绕同轴双输出端的转速差适配需求展开,在各类需要两侧输出端存在转速差的行走、传动场景中都能适配,最常见的应用场景涵盖轮式行走设备的动力分配、双辊同步差速输送机构、对旋作业设备的动力传递环节,能够在单一动力输入的前提下,自动匹配两侧输出端的不同转速需求,避免传动链路出现卡滞、滑移、部件磨损加剧的问题。从结构布局来看,整体采用对称式设计,两侧的输出轴保持同轴布置,中间的差速核心组件通过支撑座固定在一体式安装底座上,底座预留了标准化的安装孔位,能够直接适配常见的设备安装基面,不需要额外做复杂的安装转接设计。两侧的输出轴端采用等直径的光轴配合键槽结构,能够直接和外部的负载轮、传动辊等执行部件连接,

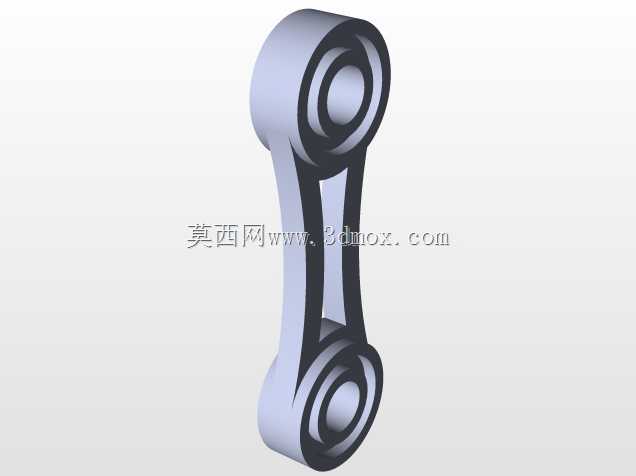

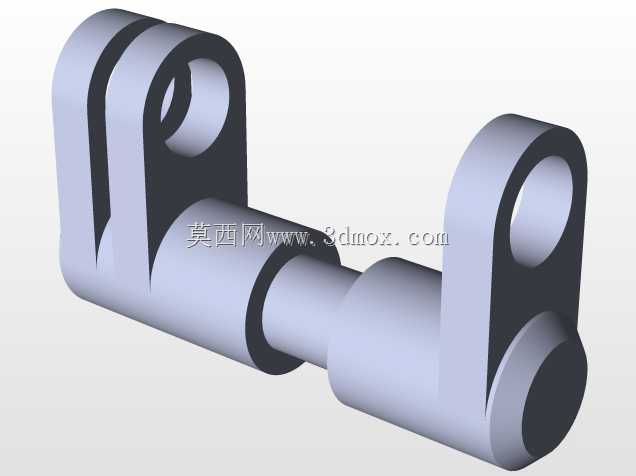

轴伸长度经过匹配设计,既保证足够的连接配合长度传递额定扭矩,也不会因为轴伸过长带来额外的悬臂弯矩,影响轴承的使用寿命。设计过程中,首先考虑的是差速动作的平顺性,中间的传动连杆组件采用多组铰接式曲柄结构,动力输入到差速壳体后,通过铰接的传动件将动力分配到两侧的输出端,当两侧输出端遇到的负载阻力不一致时,铰接连杆会自动产生角度偏转,自动调整两侧输出轴的转速,阻力小的一侧转速提升,阻力大的一侧转速降低,整个差速过程不需要额外的电控或者液压控制介入,纯机械结构就能完成转速差的自动适配,可靠性远高于带辅助控制的差速结构,适合在工况复杂、维护条件有限的场景下使用。结构的安装边界经过优化,整体的横向宽度、纵向高度都控制在紧凑的范围内,
底座的安装孔采用对称布置,孔距符合通用的机械安装标准,安装时只需要保证输入动力的轴线和差速机构的输入轴线重合即可,不需要做复杂的对中调整。两侧输出轴的同轴度公差在设计时控制在0.02mm以内,避免高速转动时出现偏心振动,铰接部位的配合间隙经过合理设定,既保证转动时没有卡滞,也不会因为间隙过大产生传动冲击,所有铰接位置都预留了润滑脂加注的空间,能够在长期运行时保持良好的润滑状态,减少铰接副的磨损。从功能特性来看,这套差速结构能够实现稳定的扭矩等比例分配,在两侧输出端负载一致的情况下,两侧输出轴保持同转速转动,和刚性传动的效果一致,不会有动力损耗;当一侧输出端遇到更大阻力,比如轮式设备转弯时内侧轮行走距离更短、阻力更大,
结构会自动将更多的转速分配给外侧轮,保证整个行走过程平顺,不会出现轮胎拖磨、传动系统憋压的问题。和传统的锥齿轮差速结构相比,这套采用连杆式差速原理的结构,加工难度更低,不需要加工高精度的锥齿轮齿面,普通的机加工设备就能完成所有部件的生产,制造成本更低,同时抗冲击能力更强,在遇到瞬时大负载冲击的时候,铰接连杆结构能够通过微小的形变缓冲冲击,不会出现齿轮崩齿的问题。设计时还考虑了部件的通用性,所有的铰接销轴、支撑轴承都采用标准件,后期维护更换时不需要定制特殊配件,能够直接采购标准件替换,降低全生命周期的维护成本。整个结构的外壳部分采用开放式的框架设计,既能够对内部的传动连杆起到防护作用,避免外部的杂物卡入传动间隙,也方便日常运行时观察内部部件的磨损情况,不需要完全拆解就能检查铰接部位的间隙、润滑状态,日常巡检的效率更高。在实际选型适配时,只需要根据需要传递的额定扭矩,对应调整连杆的截面尺寸、输出轴的直径,就能适配不同功率等级的动力输入,不需要对整体的结构布局做大幅调整,结构的拓展性较强,能够覆盖从小型代步设备到中型输送设备的差速传动需求。安装时需要注意,底座的安装基面需要保证足够的平面度,避免安装后底座产生形变,导致两侧输出轴的同轴度超差,加剧轴承和铰接部位的磨损;动力输入端的连接建议采用柔性联轴器,进一步缓冲动力输入时的瞬时冲击,延长整个传动机构的使用寿命。
