行星轮系差速传动机构结构设计

　　这套差速传动结构的核心逻辑，是通过同轴排布的内齿圈、行星轮架与中心太阳轮的配合，实现动力输入后两侧输出端的转速差调节，这一特性最早被广泛应用在地面行走设备的驱动桥中——当车辆转弯时，外侧车轮的行驶轨迹半径大于内侧，若两侧驱动轮刚性连接同速转动，必然出现轮胎拖滑、转向阻力陡增的问题，这套轮系恰好能在总输入扭矩恒定的前提下，自动分配两侧输出轴的转速，让外侧轮快转、内侧轮慢转，保证轮胎与地面始终处于纯滚动状态，既降低行驶阻力，也减少轮胎异常磨损。

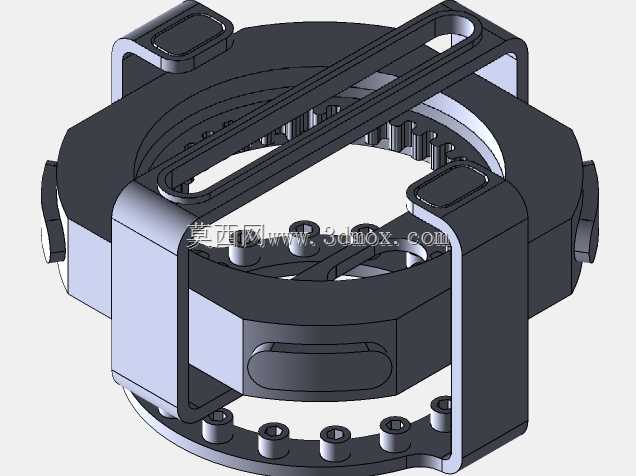

　　从结构细节来看，整个机构的安装基准是外侧的环形内齿圈壳体，壳体外圈预留了四个对称分布的安装凸台，每个凸台上开有定位沉孔，可直接通过螺栓固定在驱动桥的桥壳端面，安装时需要保证内齿圈的轴线与桥壳两端半轴的同轴度控制在0.05mm以内，避免轮系啮合出现偏载。内齿圈的齿形采用渐开线圆柱直齿，加工时齿向公差控制在7级精度，保证与行星轮啮合时的接触面积不低于齿面的70%，降低长期运转后的点蚀风险。

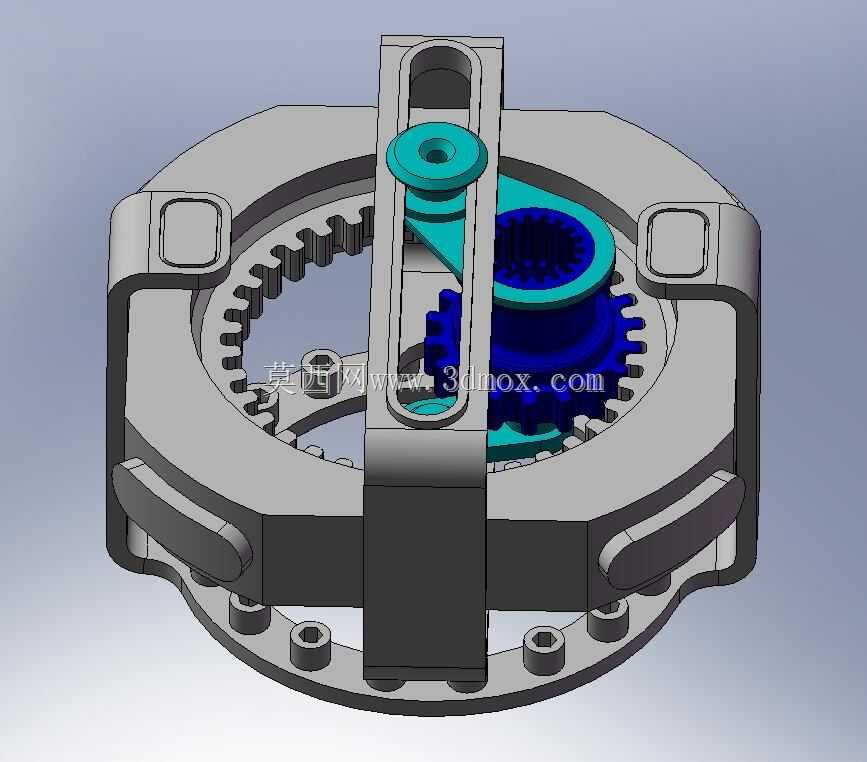

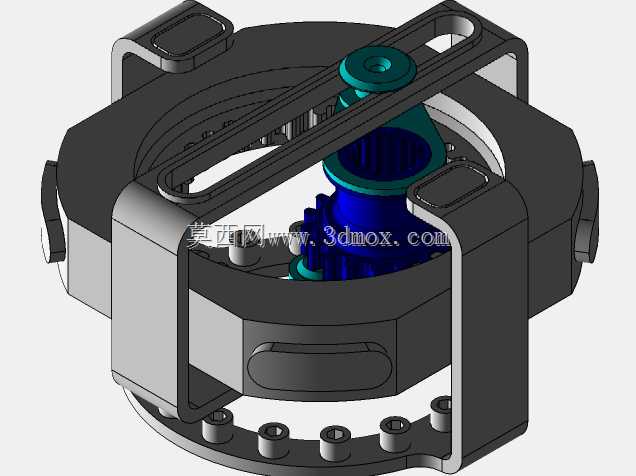

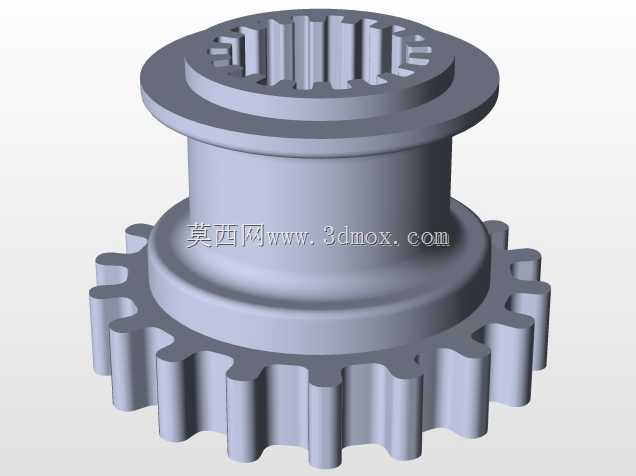

　　中间的行星轮架采用分体式夹持结构，十字交叉的架体上预留了行星轮的安装轴位，行星轮通过滑动衬套套在安装轴上，可自由绕轴转动，同时行星轮同时与内齿圈、中心太阳轮啮合，形成双联啮合的行星轮系。中心太阳轮通过内花键与输入动力的传动轴连接，动力从太阳轮输入后，一部分通过行星轮直接传递到行星架带动一侧输出，另一部分通过内齿圈的差速作用分配到另一侧输出，当两侧输出端阻力一致时，行星轮不会发生自转，整个轮系如同刚性整体同步转动，当两侧阻力出现差值时，行星轮在绕太阳轮公转的同时发生自转，自动调整两侧的输出转速，实现差速功能。

　　设计过程中需要重点考虑几个安装边界：首先是内齿圈壳体的外径尺寸，需要匹配对应驱动桥的桥壳内径，避免安装时出现干涉；其次是行星轮架的轴向定位尺寸，要保证行星轮同时与内齿圈、太阳轮的齿宽完全啮合，轴向窜动量控制在0.1mm-0.3mm之间，窜动量过大会导致轮系啮合冲击，过小则会在热胀时出现卡滞；另外架体上的行星轮安装轴的位置度公差需要控制在0.02mm以内，保证四个行星轮的载荷均匀分配，避免单个行星轮受力过大出现断齿。

　　除了行走设备的驱动桥，这类差速轮系也常被用在履带式作业设备的行走机构中，履带设备转向时需要两侧履带形成转速差，甚至一侧停转一侧转动实现原地转向，这套差速结构配合制动装置，就可以通过锁死一侧输出轴的方式，让全部动力传递到另一侧履带，实现小半径转向。另外在一些需要双输出端转速匹配的工业传动设备中，比如双辊送料机构、对称驱动的输送设备，也会用到简化版的差速轮系，用来补偿两侧辊轮因磨损、加工误差带来的线速度差，避免送料过程中出现物料偏移、卡滞的问题。

　　在润滑设计上，整个轮系采用飞溅润滑方式，壳体内部预留了储油腔，加注齿轮油后，轮系转动时带起的润滑油会附着在各个啮合齿面与行星轮衬套位置，形成油膜降低摩擦损耗，壳体上的密封槽需要安装对应尺寸的O型密封圈，避免齿轮油渗漏，同时防止外部的粉尘、泥水进入轮系内部，加剧齿面磨损。行星轮的衬套采用铜基粉末冶金材质，自带储油孔隙，可在短时间缺油的情况下维持正常运转，降低维护频次。

　　从受力角度分析，这套结构的核心受力点集中在行星轮安装轴与轮架的连接位置，以及内齿圈的齿根部位，设计时通过有限元分析对这两个位置做了应力优化，轮架的十字交叉位置做了圆角过渡，避免应力集中，内齿圈的齿根圆角按照标准齿形参数加工，保证齿根弯曲强度满足额定扭矩下的载荷要求，在额定输入扭矩下，轮系的传动效率可达到97%以上，相比蜗轮蜗杆等传动形式，传动损耗更低，适合长时间连续运转的工况。
