2.1声道桌面多媒体音响结构设计

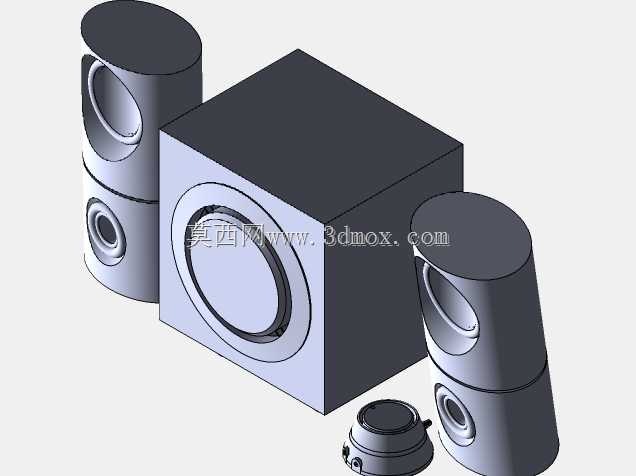

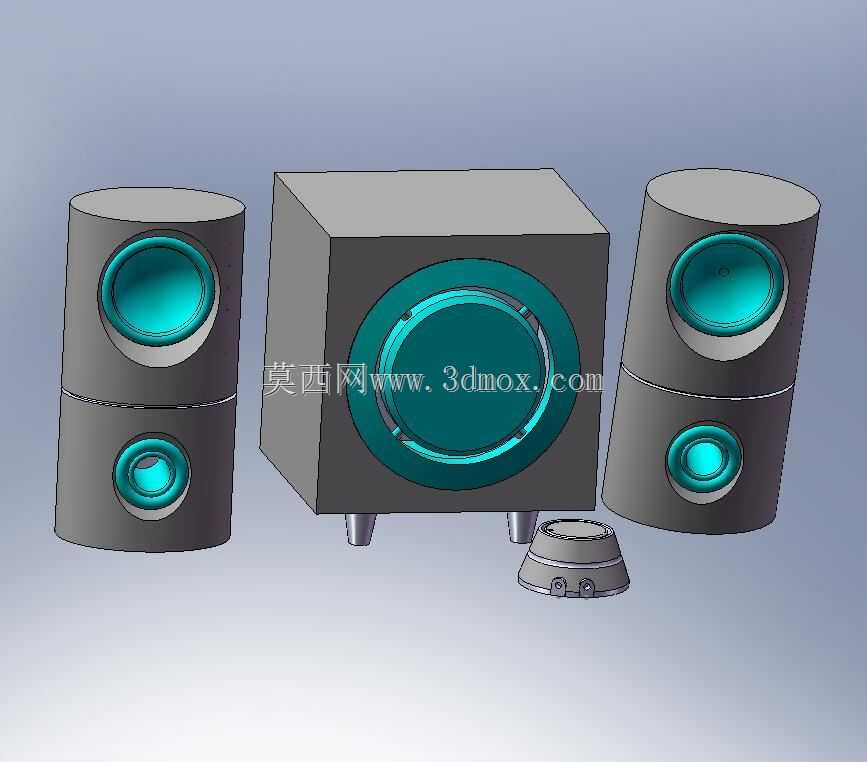

　　这套桌面音频设备采用2.1声道架构，包含一个独立低音炮与两个全频卫星箱，附带小型线控调节单元，主要面向桌面办公、家用影音、小型桌面游戏场景的音频外放需求，可适配台式电脑、笔记本、便携播放器等多种音频输出设备，满足近场聆听的全频段音频覆盖需求。

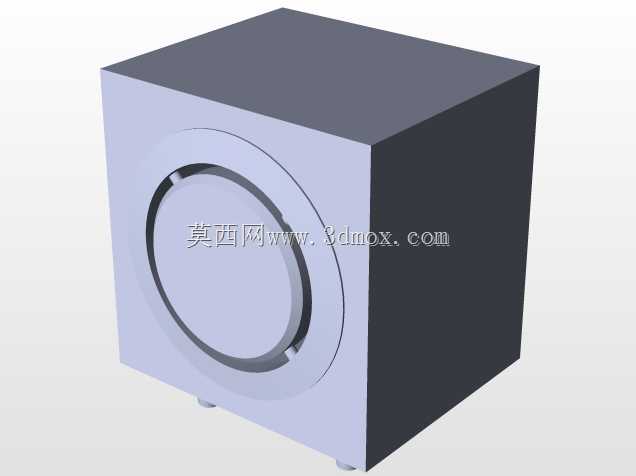

　　从结构设计逻辑来看，低音炮采用立方体封闭式箱体结构，底部设置三个金属支撑脚，将箱体抬离放置面3-5mm，避免低音单元工作时的振动直接传导至桌面产生共振杂音，箱体正面嵌入大口径长冲程低音单元，单元外圈设置环形装饰圈，既可以固定单元安装位，也能起到视觉区分作用，箱体内部预留了功放电路板、电源模块的安装腔室，侧壁预留音频输入、卫星箱输出的接线端口，走线槽位做了圆角处理，避免线材装配时被锐边割破绝缘层。两个卫星箱采用立式圆柱造型，单只箱体上下集成两个发声单元，上部为大口径全频单元负责中高频段声音输出，下部为小口径辅助单元拓展中频下限，圆柱造型的箱体没有尖锐棱角，放置在桌面时不会占用过多横向空间，同时曲面外壳可以减少箱体内的驻波反射，降低声音失真。配套的线控单元采用矮圆柱造型，底部设置防滑胶垫，放置在桌面边缘时不会轻易滑动，单元表面集成音量调节旋钮与状态指示灯，用户无需俯身操作低音炮上的旋钮，伸手即可完成音量调节，操作动线更符合桌面使用的人体工学。

　　从安装边界与尺寸适配角度来看，低音炮的立方体边长控制在180-220mm区间，可放置在桌面下方的主机位旁、或者桌面角落位置，不会占用显示器前方的核心操作空间；单只卫星箱的直径控制在80-100mm，高度在200-220mm，可直接放置在显示器两侧的桌面区域，与使用者的双耳高度基本齐平，保证中高频声音的直达声比例，提升听感清晰度；线控单元的直径控制在60mm以内，高度不超过30mm，放置在键盘旁的闲置区域即可，不会干扰键盘、鼠标的正常操作。

　　在功能特性的结构落地上，所有箱体的合缝位置都做了止口设计，装配时可以快速定位，同时减少箱体拼接处的漏音问题，单元安装位都设置了密封胶圈的安装槽，装配时加装泡棉胶圈即可实现单元与箱体的气密性连接，保证低音单元的发声效率。卫星箱与低音炮之间采用标准音频接线连接，接线端口做了防呆设计，避免用户插错左右声道。箱体外壳的壁厚控制在2.5-3mm，采用ABS塑料注塑成型即可满足结构强度要求，同时控制整体重量，单只卫星箱重量不超过800g，低音炮整体重量控制在3.5kg以内，用户挪动摆放时无需耗费过多力气。

　　从实际使用的场景适配来看，这套设备的结构设计充分考虑了桌面场景的空间限制，没有采用大尺寸的落地式结构，所有部件的尺寸都适配常规书桌的摆放空间，低音炮的朝向没有严格限制，侧面、正面朝向使用者都可以获得正常的低音效果，卫星箱的摆放角度可以根据使用者的坐姿微调，圆柱型的底座放置平稳，轻微触碰不会轻易倾倒。线控单元的连接线长度预留了1.2m，足够从桌面下方的低音炮位置牵引到桌面上方的操作区域，不会出现线材长度不足的问题。箱体表面做了细磨砂处理，日常使用时不容易残留指纹与划痕，长期放置也能保持外观整洁。
