紧凑型棘轮式差速传动机构结构设计

项目分类:通讯工具类 发布时间:2022-05-13 ID:631279
  • 紧凑型棘轮式差速传动机构结构设计
  • 紧凑型棘轮式差速传动机构结构设计
  • 紧凑型棘轮式差速传动机构结构设计
  • 紧凑型棘轮式差速传动机构结构设计
  • 紧凑型棘轮式差速传动机构结构设计
  • 紧凑型棘轮式差速传动机构结构设计

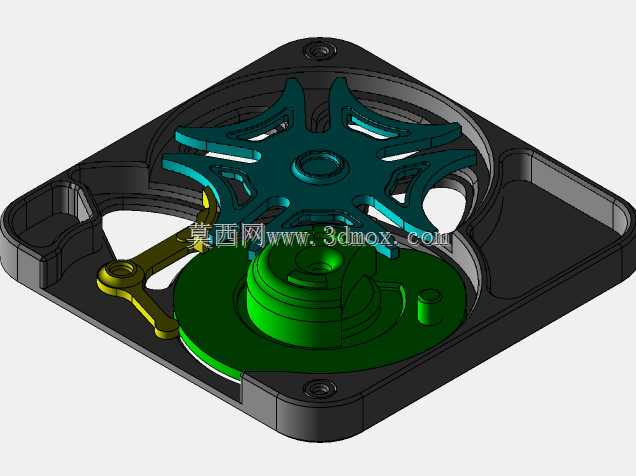

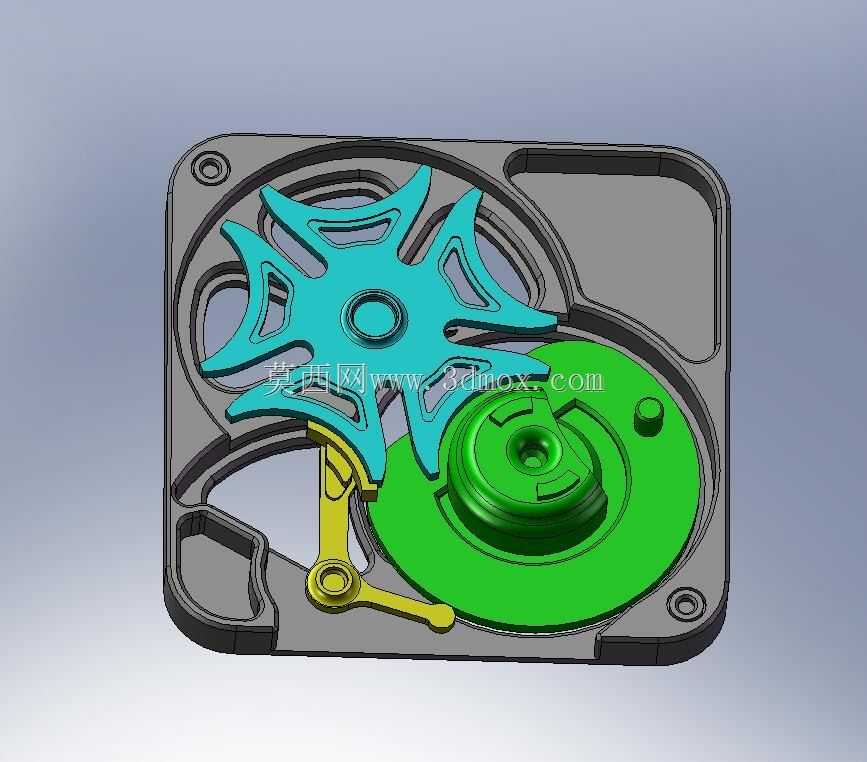

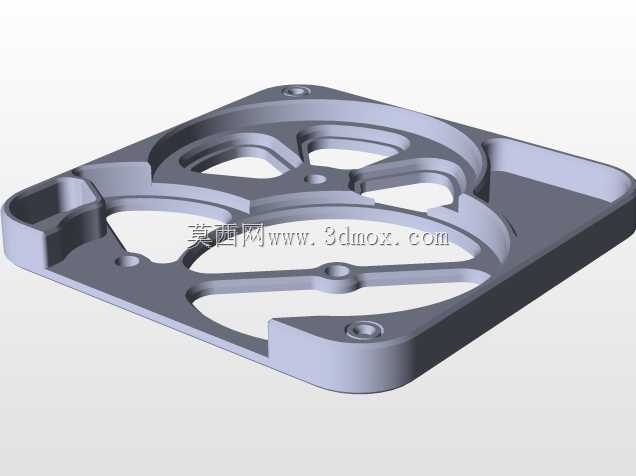

  这套差速传动结构采用扁平式布局设计,整体外轮廓适配方形安装腔体,四角预留沉头安装孔位,可直接通过标准紧固件固定在对应设备的基座平面上,安装面平面度公差控制在0.02mm范围内,避免装配后出现结构翘曲影响传动精度。从功能实现逻辑来看,该结构通过星形棘轮与绿色凸轮盘的配合,搭配黄色摆臂棘爪完成单向间歇传动与差速动作,当输入端驱动凸轮盘转动时,凸轮曲面会推动摆臂棘爪产生周期性摆动,棘爪端部卡入星形棘轮的齿槽内,带动棘轮完成定角度步进转动,当两侧输入存在转速差时,棘爪会在齿槽表面产生相对滑动,避免传动链路出现刚性卡滞,适配需要差速补偿的传动场景。

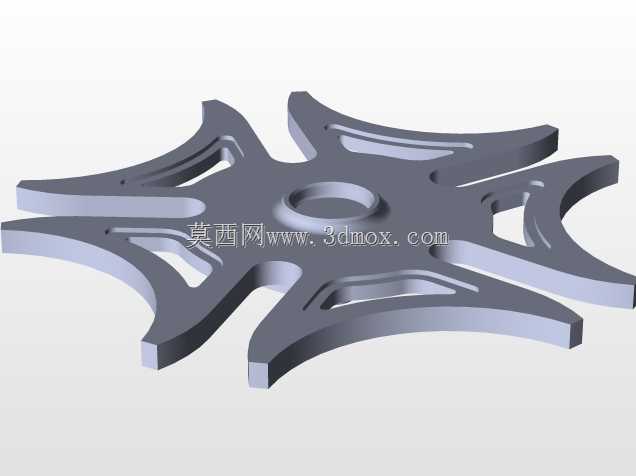

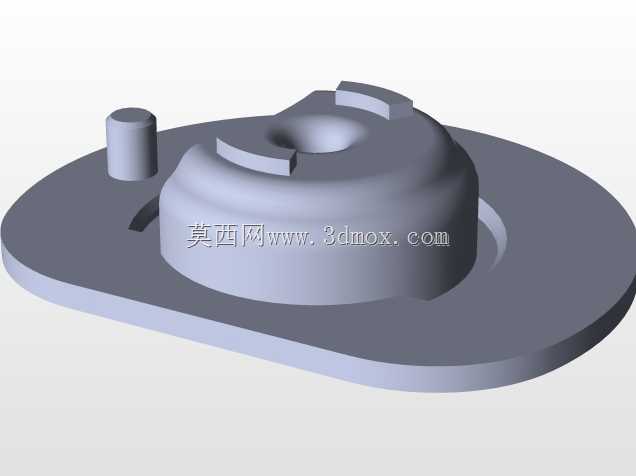

  在结构细节设计上,星形棘轮采用六辐条镂空构型,在保证齿部强度的前提下尽可能降低转动惯量,减少高速启停阶段的冲击载荷,齿形采用渐开线式棘齿轮廓,齿面做了圆弧过渡处理,能有效降低棘爪与齿面的接触应力,减少长期运行后的磨损量。凸轮盘中心设置带台阶的定位轴孔,可直接与输入轴配合定位,轴孔旁预留的圆柱凸台为行程限位结构,当摆臂摆动到极限位置时会与凸台接触,避免摆臂超行程脱出棘轮啮合范围。摆臂棘爪采用双转动副设计,底部的转轴孔与基座上的固定销配合,中部的接触端与凸轮曲面始终保持贴合,依靠结构本身的几何约束实现复位,无需额外加装复位弹簧,简化了整体装配流程,也减少了易损部件数量。

  从应用适配性来看,这类扁平结构的差速棘轮机构非常适合安装空间受限的小型通讯设备内部,作为线缆收放机构、张力调节机构的核心传动部件使用,比如在便携通讯终端的内置绕线结构中,该机构可以实现线缆拉出时的步进锁止,收回时的差速顺滑动作,避免线缆拉扯过程中出现卡线、松脱问题。设计过程中对各部件的运动间隙做了精准校核,棘轮与基座腔体的侧壁间隙控制在0.1mm,既保证转动过程无剐蹭,又能避免间隙过大导致的传动晃动,棘爪与齿槽的啮合深度设计为1.2mm,保证传动过程中不会出现脱齿问题,同时在滑动差速状态下能顺畅脱离,不会出现锁死情况。

  安装边界方面,整体结构的厚度方向尺寸控制在8mm范围内,适配超薄型设备的内部堆叠要求,所有转动部件的端面都与基座上下平面保留0.05mm的间隙,避免装配后出现端面摩擦增大转动阻力。材质选型上,结构件可采用POM工程塑料注塑成型,具备自润滑特性,无需额外添加润滑脂即可长期稳定运行,适合免维护的消费类通讯设备使用,若用于工业场景,也可更换为粉末冶金材质,提升结构强度与耐磨性能,适配更高载荷的传动需求。在运动仿真验证阶段,对机构做了全行程运动干涉检查,确认各部件在整个转动周期内都不存在硬干涉,凸轮曲面的轮廓线通过五次多项式拟合,保证摆臂摆动过程的加速度连续无突变,降低运行过程中的冲击噪音,提升设备使用体验。
