斜盘式轴向柱塞泵核心传动结构

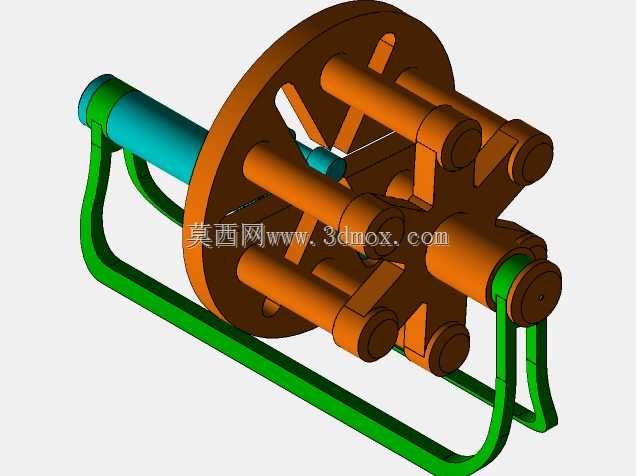

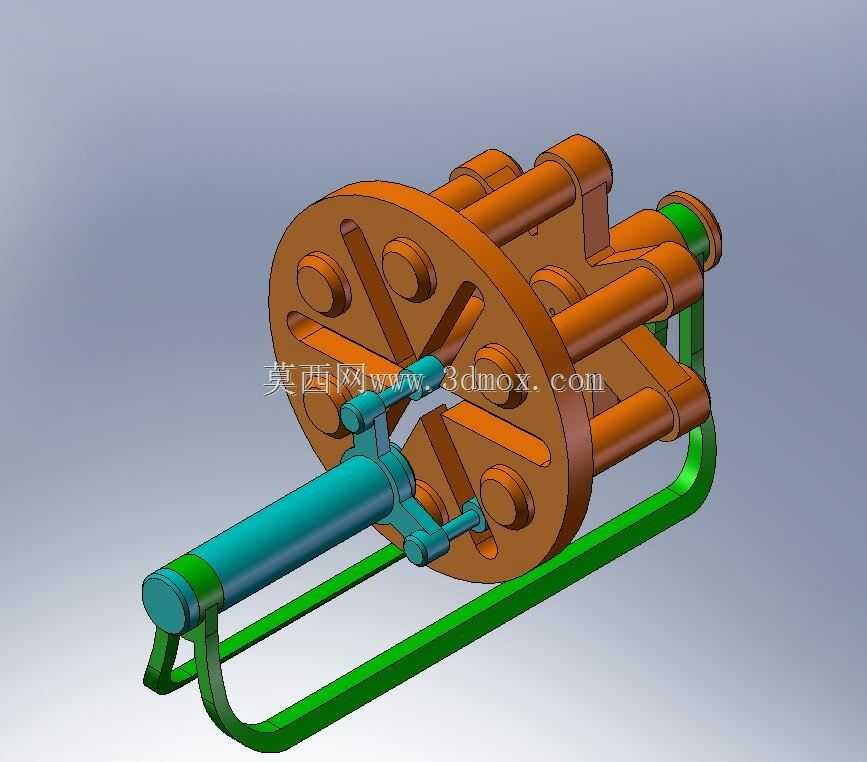

　　这套三维结构还原的是斜盘式轴向柱塞泵的核心传动总成，在液压系统的应用场景里，这类结构是高压液压动力输出的核心载体，常见于工程机械的液压动力单元、工业机床的液压进给系统、重型设备的液压执行回路中，负责将输入轴的旋转机械能转化为液压油的压力能，为整套液压系统提供稳定的高压油源。从实际用途来看，该结构直接决定了柱塞泵的额定工作压力、输出流量稳定性以及运行寿命，是轴向柱塞泵里最核心的运动与传力组件。

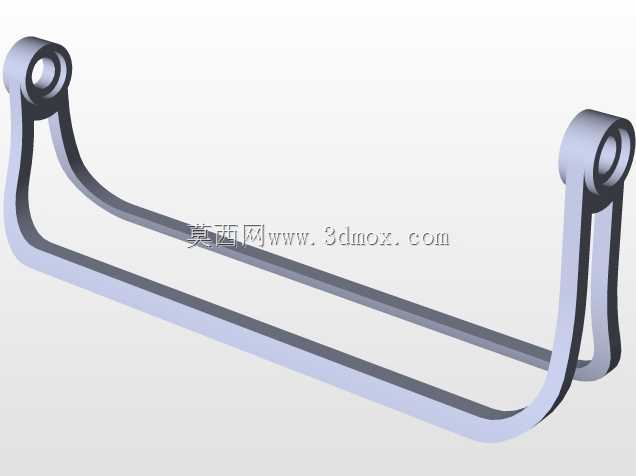

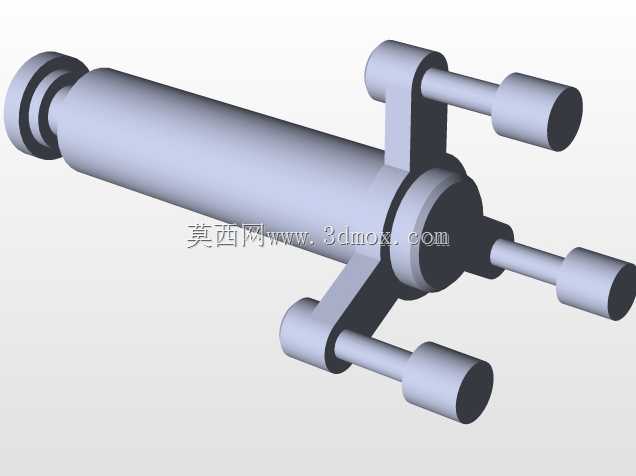

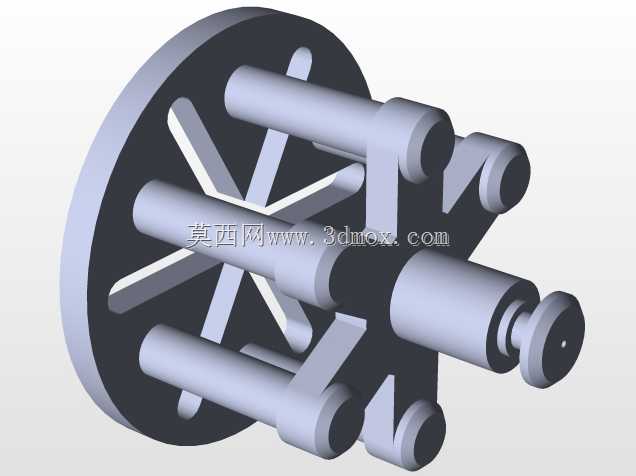

　　从功能特性上拆解，这套结构包含了主轴、缸体、柱塞组件、滑靴、斜盘、回程盘以及安装支架几个核心部分。主轴作为动力输入部件，通过端部的连接结构接收外部动力输入，带动缸体做定轴旋转；缸体上沿圆周方向均匀分布的柱塞孔，和柱塞配合形成密闭的容腔，随着缸体旋转，柱塞在斜盘的约束下做轴向往复运动，完成吸油与压油的循环过程；滑靴结构贴附在斜盘表面，通过静压支撑的原理降低柱塞端部和斜盘的接触磨损，同时回程盘配合中心的弹簧结构，保证所有滑靴始终贴合斜盘表面，避免高速旋转时出现脱靴导致的容积效率下降；外侧的绿色支架既是斜盘的安装支撑结构，也预留了和泵壳连接的安装孔位，保证整套传动组件在泵壳内的定位精度。

　　设计思路上，这套结构优先考虑了高压工况下的受力均衡性，柱塞沿缸体圆周均布的排布方式，让旋转过程中每个柱塞的受力依次交替，整体的径向力可以实现自平衡，降低主轴轴承的径向载荷；斜盘的倾角设计直接对应泵的额定排量，倾角越大柱塞的行程越长，单转输出的流量就越高，这套结构里的斜盘采用固定倾角设计，属于定量柱塞泵的结构形式，相比变量泵结构更简单，运行可靠性更高，适合对流量稳定性要求高、不需要频繁调节排量的工况。缸体端面的配流窗口设计，和后端的配流盘配合实现吸油腔和压油腔的切换，窗口的位置和过流面积经过匹配，既保证油液进出的通流能力，也能避免高低压腔串通导致的容积损失。

　　从安装边界和尺寸配合来看，主轴的输入端预留了标准的轴伸尺寸，可通过联轴器和驱动电机或发动机输出端连接，轴上的台阶结构用于安装支撑轴承，轴承位的公差按照过渡配合设计，保证旋转时的同轴度；缸体和主轴之间采用花键连接，既可以传递足够的扭矩，也能允许缸体在轴向有微小的浮动量，自动补偿加工和装配误差，保证缸体端面和配流盘的贴合度；外侧的安装支架上的连接孔位按照泵壳的安装基准设计，孔位的位置度公差控制在0.02mm以内，保证斜盘安装后和主轴轴线的夹角精度，避免柱塞运动时出现侧向力导致的卡滞。整套结构的外形轮廓在径向以主轴轴线为中心，最大回转半径不超过缸体外缘尺寸，轴向尺寸从主轴输入端到支架端部预留了和泵端盖连接的密封空间，所有运动部件的运动包络都在泵壳的内腔范围内，不会出现运动干涉。

　　在实际建模过程中，这类结构需要重点关注柱塞和缸体孔的配合间隙，间隙过大会导致内泄漏增加，容积效率下降，间隙过小则会在油温升高时出现柱塞卡滞的问题；滑靴和斜盘的接触平面需要保证平面度要求，才能形成稳定的静压油膜，降低接触磨损；回程盘的球窝和柱塞球头的配合需要保证足够的活动角度，适应斜盘倾角带来的角度变化，同时也要避免间隙过大导致的滑靴歪斜。这套结构的所有运动部件的运动关系都经过了干涉检查，在额定转速下运行时，各部件之间不会出现碰撞，运动轨迹完全符合柱塞泵的工作原理，可直接用于液压元件的结构教学、产品改型设计的参考，也可作为虚拟样机用于液压系统的动力学仿真分析。
