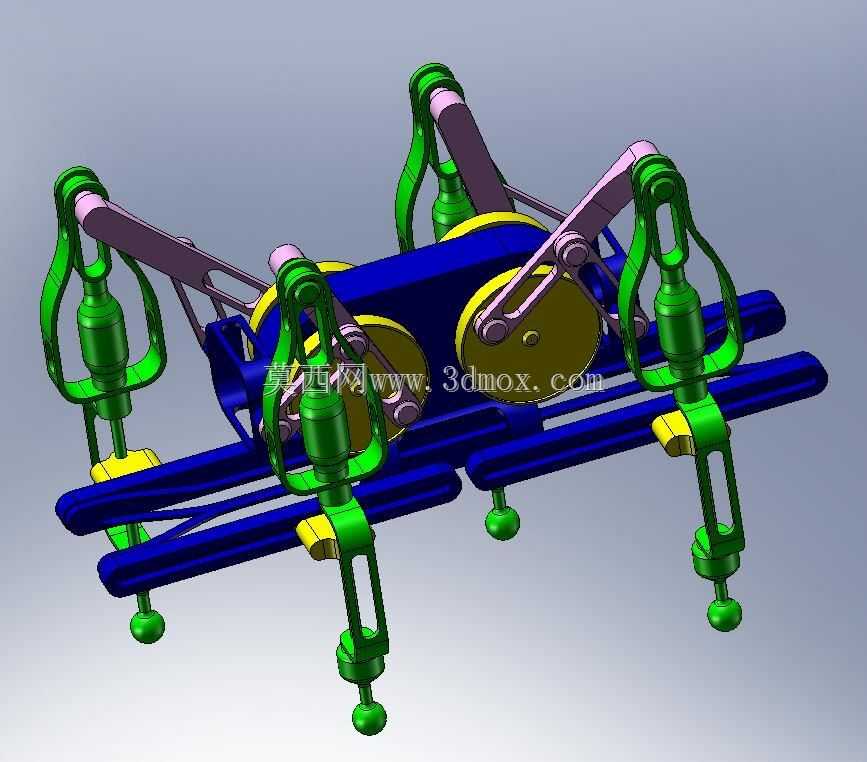

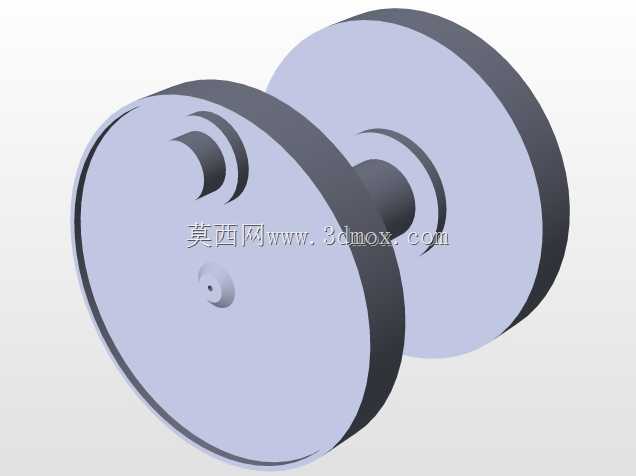

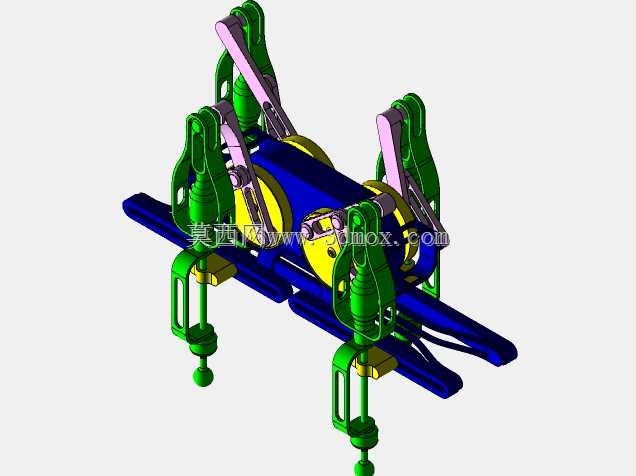

这套多足联动行走差速传动机构,核心是通过差速逻辑匹配多组机械足的动作时序,解决非平整路面行走时的轮式打滑、步态失配问题,常见于小型勘探载具、特种作业行走平台、教学演示机械装置的动力传递环节。从结构布局来看,整套机构以中部蓝色主安装架为承载基体,架体上集成了两组差速传动轮组,通过黄色传动轮的啮合传递动力,动力输入后经差速结构分配到两侧的四组机械足单元,每侧两组机械足通过紫色连杆与主传动曲柄连接,保证同侧足端的抬升、下落动作形成固定相位差,避免行走过程中出现同抬同落的卡顿问题。

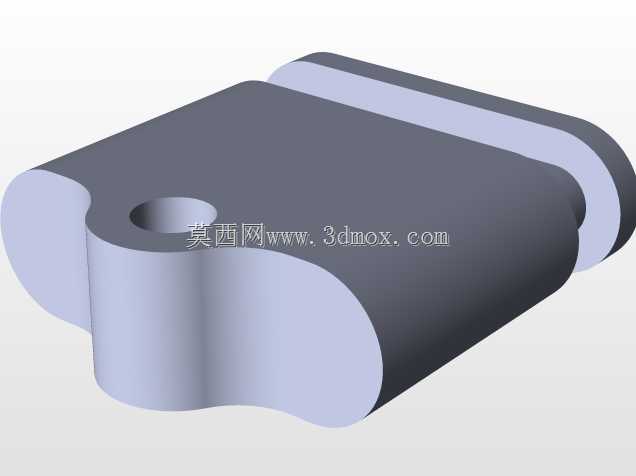

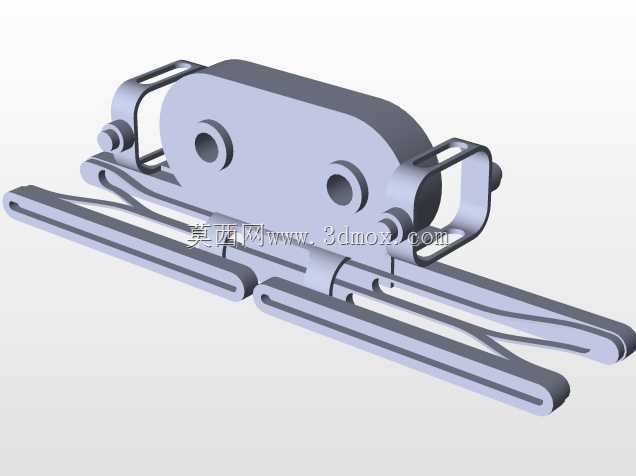

设计阶段首先考虑的是足端接地比压的控制,绿色机械足的下端设置了球形足端,接触地面时可以自适应小角度倾斜,配合足端上方的黄色限位块,限制机械足下落的极限位置,避免传动连杆过死点出现结构卡滞。主安装架下方设置的两根平行蓝色横梁,一方面作为机构的下部加强筋提升整体刚性,另一方面可作为后续搭载功能模块的安装基准,横梁上预留的安装孔位间距统一,适配常用的型材连接标准,方便后期拓展搭载探测元件、小型载物平台等附加部件。

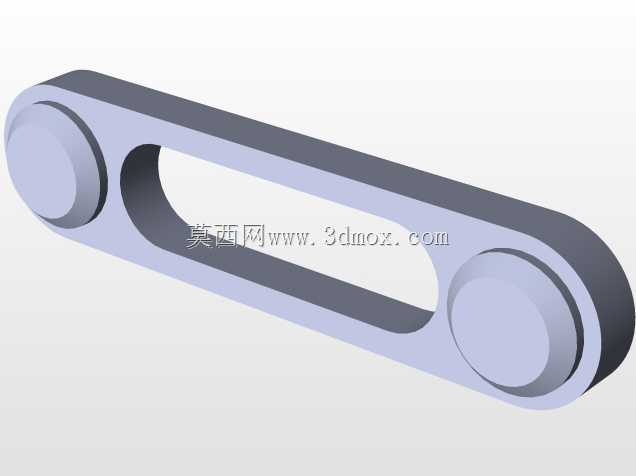

从传动逻辑来看,中部的差速结构可以在机构转向时自动调整两侧机械足的动作频率,转弯内侧的足组动作速率降低,外侧足组速率提升,和轮式差速器的逻辑一致,但适配的是足式行走的步态需求,避免转向时足端与地面发生滑动摩擦,降低行走过程中的动力损耗和结构磨损。连接传动轮与机械足的紫色连杆,两端均采用铰接结构,铰接处的间隙控制在0.02mm以内,既保证连杆转动的灵活性,又避免间隙过大导致的步态偏移,长时间运行后也不会因为铰接磨损出现动作失真。

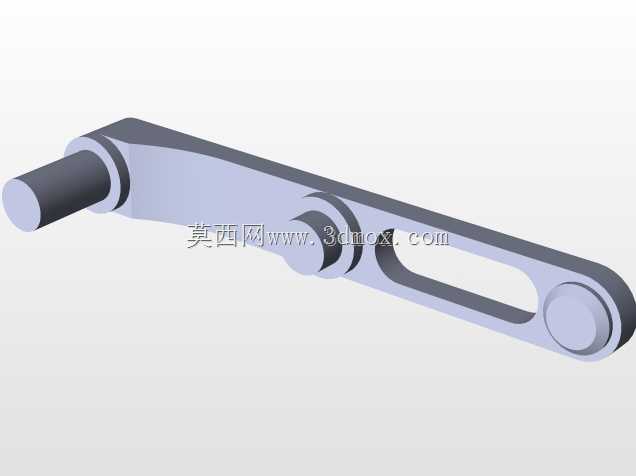

安装边界方面,整套机构的横向宽度以两侧机械足完全展开的极限位置为基准,纵向长度以最前与最后侧足端的前后极限位置为边界,安装时需要在足端活动范围外预留至少15mm的安全间隙,避免运行过程中与周边搭载部件发生运动干涉。主安装架的上部设置了动力输入接口,可直接适配标准的微型直流电机输出轴,不需要额外加装转接法兰,降低了整套行走机构的集成难度。机械足的抬升高度通过曲柄的偏心距控制,当前设计的抬升高度可以适配高度不超过30mm的路面凸起,常规的碎石路面、不平整的实验场地都可以稳定通行,若需要适配更高的越障需求,只需要更换对应偏心距的曲柄零件,不需要改动其余主体结构,模块化程度较高。
在实际应用场景中,这类差速多足机构相比履带式结构重量更轻,运动时的噪音更低,不会出现履带卡入碎石的故障,适合在对噪音敏感的室内演示场景、或者需要避免破坏地面材质的特殊作业环境使用。结构上所有受力部件均采用对称布局,左右两侧的零件互换性强,后期维护更换配件时不需要单独区分左右侧,降低了备件储备的成本。传动轮组外侧设置的防护结构,可以避免运行过程中外部杂物卡入齿轮啮合间隙,提升机构在多尘环境下的运行可靠性。足端的球形结构采用耐磨材质设计,长时间与地面摩擦也不会出现明显的磨损量变化,保证步态参数的稳定性,不需要频繁调整足端的安装位置来补偿磨损量。
