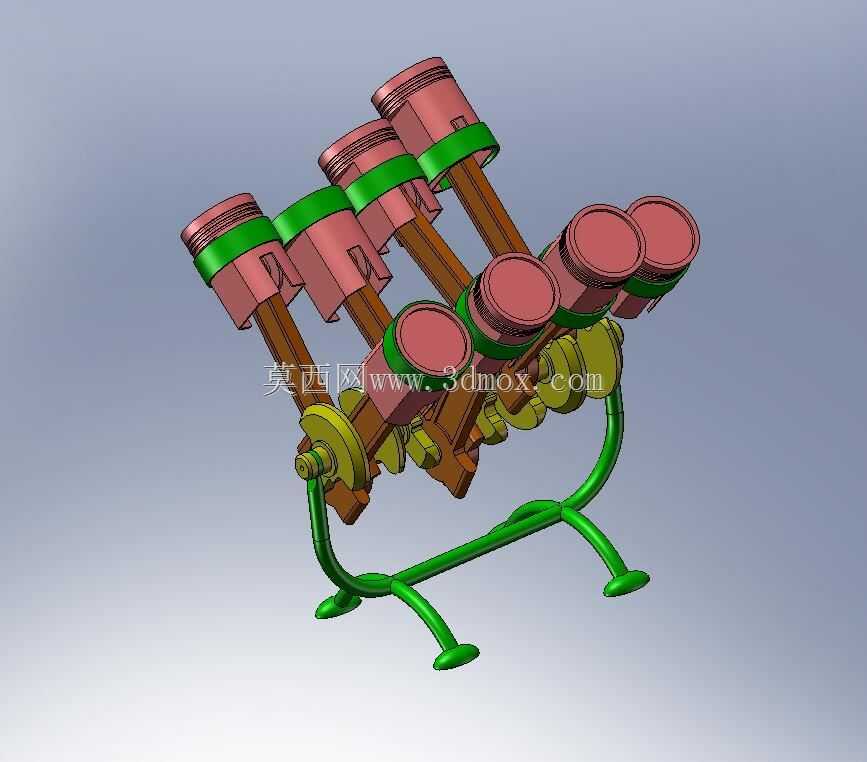

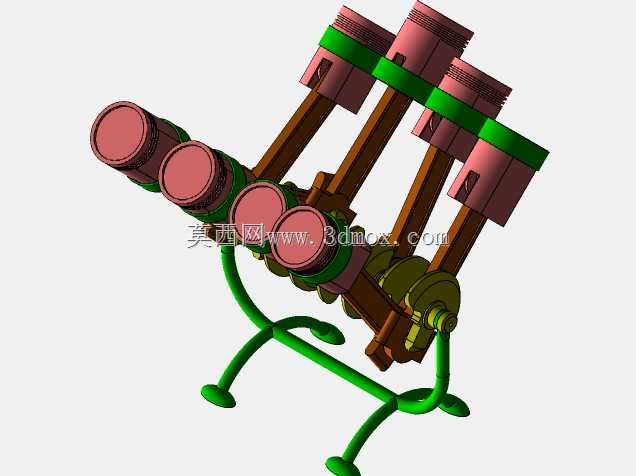

这套结构的核心是还原V型布局内燃机的核心动力转换单元,日常在汽修专业教学、发动机原理实训、机械原理课程设计场景中使用频率极高,不少职业院校的实训台架都会采用同结构的剖视演示件,帮助学员直观理解往复直线运动到旋转运动的转换逻辑。从实际用途来看,该结构完整复现了内燃机做功行程的动力传递路径:活塞承受燃气爆发压力后,通过活塞销将力传递给连杆,连杆带动曲轴做回转运动,最终输出可驱动负载的扭矩,配套的支架结构完全模拟了发动机缸体与曲轴箱的支撑定位逻辑,可直接用于原理演示,无需额外搭建支撑工装。设计过程中首先确定的是V型夹角的取值,两侧各四组活塞连杆组件呈对称排布,这个角度的选择直接决定了整机的横向宽度与做功间隔的均匀性,

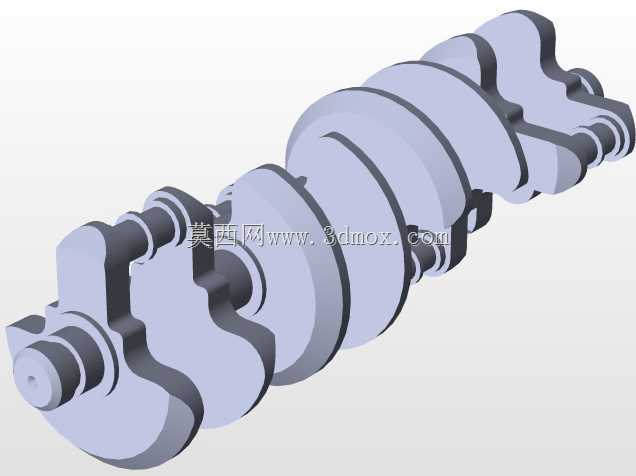

建模时优先保证了两侧活塞的运动相位差匹配四冲程发动机的点火顺序,避免出现运动干涉。活塞部分采用了分体式建模逻辑,活塞头部的环槽结构完全按照实际气环、油环的安装位置预留,活塞销座的加强筋结构也做了还原,保证连杆摆动过程中活塞不会出现侧向卡滞;连杆采用了传统的工字型截面,这种截面在保证抗弯抗扭强度的同时,能最大程度降低往复运动惯量,大端与曲轴连杆轴颈的配合位置预留了标准的轴瓦安装间隙,小端与活塞销的配合也设置了合理的转动副间隙,完全符合实际装配的公差要求。曲轴部分的平衡重结构是设计重点,每段曲柄臂都对应设置了平衡重,用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力,避免运转过程中出现过大振动,

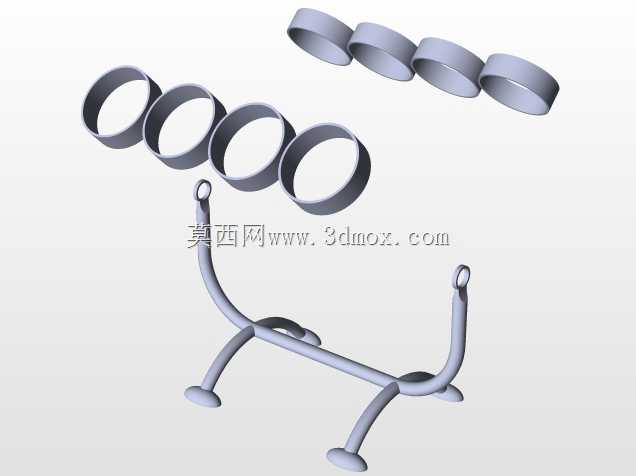

曲轴的主轴颈支撑位置与下方支架的轴承座完全对应,安装时可直接将曲轴卡入支架的轴承位,无需额外调整同轴度。配套的展示支架采用了弧形支撑腿设计,底部的三个支撑脚形成稳定的三角支撑面,放置在水平台面上时不会出现晃动,支架的上部支撑臂直接托住曲轴两侧的主轴颈位置,支撑点的位置经过反复调整,刚好避开了连杆运动的扫掠区域,运转过程中连杆不会与支架发生碰撞。从安装边界来看,整套结构的横向最大尺寸由两侧活塞的上止点位置决定,纵向尺寸由曲轴前端到飞轮端的长度决定,高度方向的最高点是活塞处于上止点时的顶部位置,所有运动部件的外轮廓都在支架的支撑范围内,外部加装透明防护罩后即可直接用于课堂演示。建模过程中对所有运动副的配合间隙都做了模拟,
包括活塞与缸套的配合间隙、连杆大小端的转动间隙、曲轴主轴颈与轴承座的配合间隙,导入运动仿真模块后可直接添加旋转电机驱动,模拟不同转速下的活塞运动轨迹、连杆摆动角度,还可通过仿真输出曲轴的输出扭矩曲线、惯性力变化曲线,用于辅助讲解发动机的动力输出特性。不少做发动机维修教具的厂家,都会参考这类结构的尺寸参数来制作实物演示台,相比真实的发动机剖件,这种简化的演示结构去掉了气门、供油、冷却等外围系统,只保留核心的动力转换单元,学员能更清晰地观察到核心部件的运动关系,不会被外围附件遮挡视线。结构中所有部件的连接方式都采用了可拆卸设计,活塞销可直接拔出完成活塞与连杆的拆分,连杆大端的端盖可拆分后将连杆从曲轴上取下,曲轴也可直接从支架的轴承座中抬出,完全满足教学过程中的拆装实训需求,不需要额外制作专用拆装工具。
