齿轮齿条式差速传动机构结构设计

　　这套差速传动结构采用齿轮与双侧齿条配合的核心传动形式，在小型往复作业设备、双向同步进给工装、轻载换向执行机构中有着广泛的适配场景。日常接触到的小型工位切换滑台、双侧同步张紧装置、定行程往复推送机构，都能见到这类传动结构的变体，它不需要复杂的电控换向逻辑，纯机械结构就能实现两侧齿条的差速或同步往复动作，可靠性远高于依赖传感器换向的电控方案，在粉尘、潮湿、强电磁干扰的车间工况下，不会出现信号丢失导致的动作错乱问题。

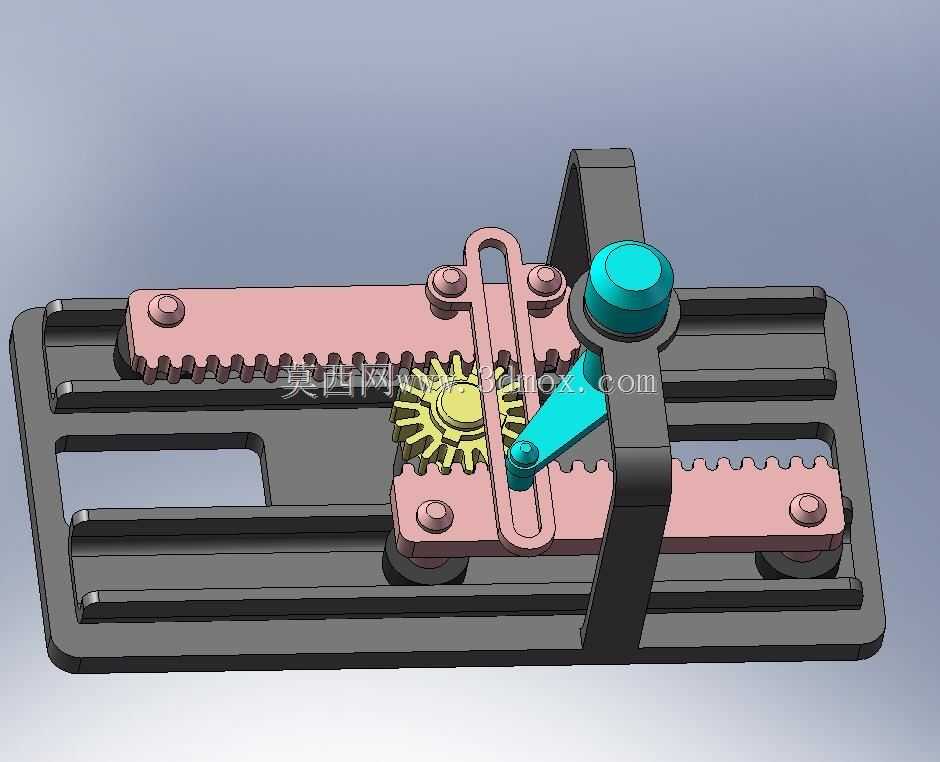

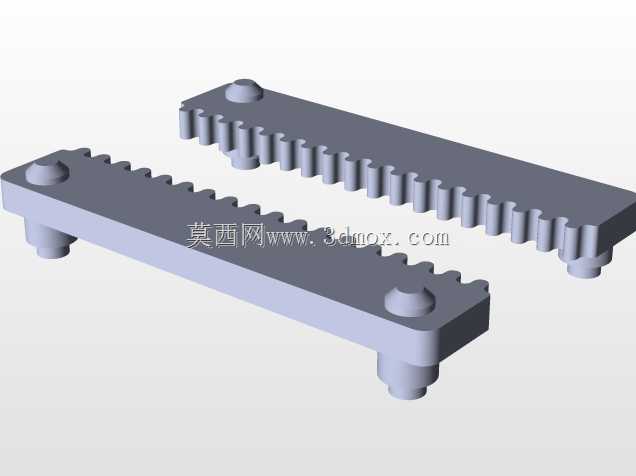

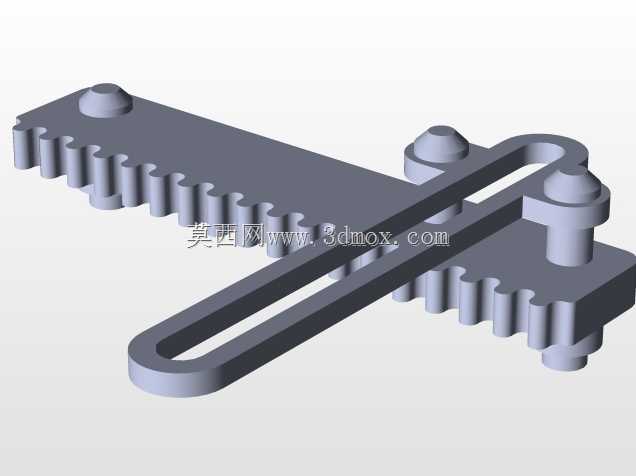

　　从功能特性来看，这套结构通过中间的圆柱齿轮同时啮合上下两根平行布置的齿条，齿轮的回转动力由偏心曲柄输入，曲柄转动时会带动齿轮沿自身轴线回转的同时，配合限位滑槽的约束，推动两根齿条做方向相反的直线往复运动，也可根据输入转速与曲柄偏心距的调整，实现单侧齿条固定、另一侧齿条倍速进给的差速输出，适配不同工位的动作节拍需求。齿条的安装基座采用带滑槽的框架式结构，每根齿条通过两个导向螺栓约束在基座滑槽内，既限制了齿条运动过程中的上下窜动，也避免了齿条受侧向力时出现偏斜卡滞，齿轮的支撑轴固定在框架中部的立板上，保证齿轮与两根齿条的啮合侧隙始终处于合理区间，不会因为长期往复磨损出现跳齿、脱啮的问题。

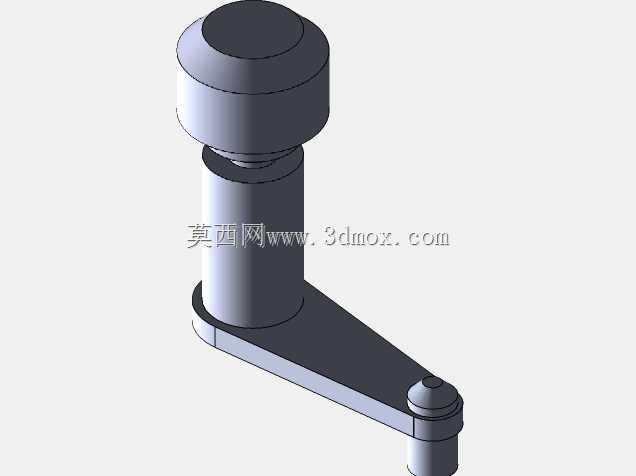

　　设计思路上，这套结构优先考虑了轻载工况下的传动效率与维护便捷性，所有传动副都采用外露式布置，不需要设计封闭的油箱润滑，日常只需要定期在齿轮齿条啮合面、导向滑槽接触面涂抹润滑脂即可完成维护，非常适合用在教学演示教具、小型自动化设备的进给单元、工艺品动态展示结构这类不需要大负载输出的场景。曲柄输入端的旋钮采用大直径防滑设计，手动驱动时不需要太大的握持力就能带动整套机构动作，也可以在旋钮位置连接小型减速电机，实现电动驱动的自动往复循环，改造适配的门槛极低。

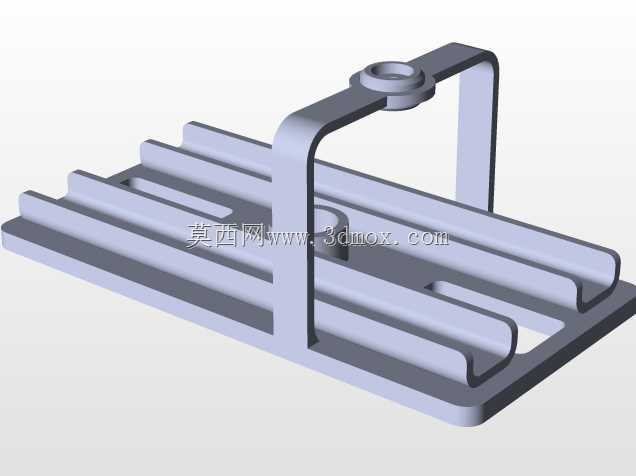

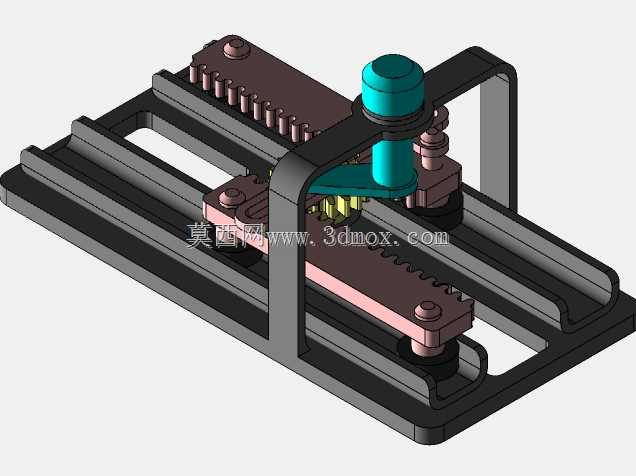

　　从安装边界与尺寸适配角度来说，整套结构的外轮廓为矩形框架结构，底部为平整的安装基面，四个角位预留了安装固定的通孔，可以直接通过螺栓固定在设备安装板或者工作台面上，不需要额外设计定制转接支架。框架的滑槽深度与齿条厚度做了等尺寸匹配，齿条运动过程中不会突出框架上下表面，整套结构的垂直方向厚度控制在较小范围内，对安装空间的垂直向尺寸要求很低，适合布置在设备内部空间局促的位置。两根齿条的行程由曲柄的偏心距与滑槽的有效长度共同决定，设计时可以根据实际需要的往复行程调整偏心距数值，不需要改动框架与齿条的主体结构，参数调整的灵活度很高。

　　实际应用中，这套结构可以直接作为小型分拣设备的双向推料执行单元，两根齿条分别对接两个方向的料道，齿轮每回转一周就能完成两次不同方向的推料动作，相比采用两个气缸分别推料的方案，能减少一组气动元件与对应的控制回路，降低设备的制造成本与故障点。也可以将其作为工装夹具的双向同步夹紧机构，调整曲柄的输入位置就能让两根齿条带动夹头同步向中间靠拢，夹紧力的大小可以通过输入扭矩调整，不会出现两侧夹头进给不同步导致的工件偏斜问题。结构中所有的零件都采用规则的几何外形，没有复杂的曲面特征，加工时只需要采用普通的铣削、钻孔工序就能完成所有零件的制作，不需要特种加工工艺，单件制作的成本很低，适合小批量定制设备的快速搭建设计。
