多轴凸轮联动敲击演示机构结构设计

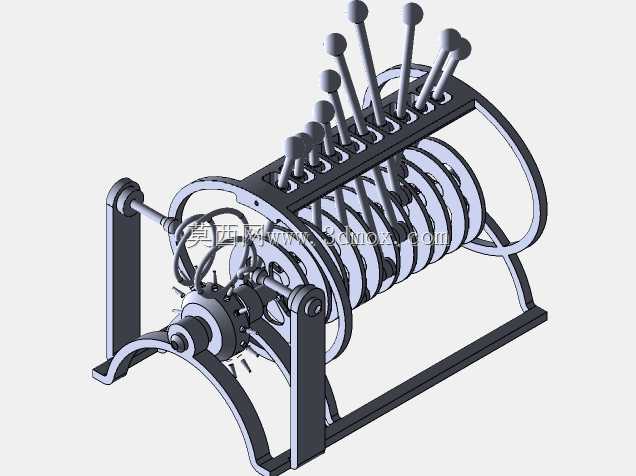

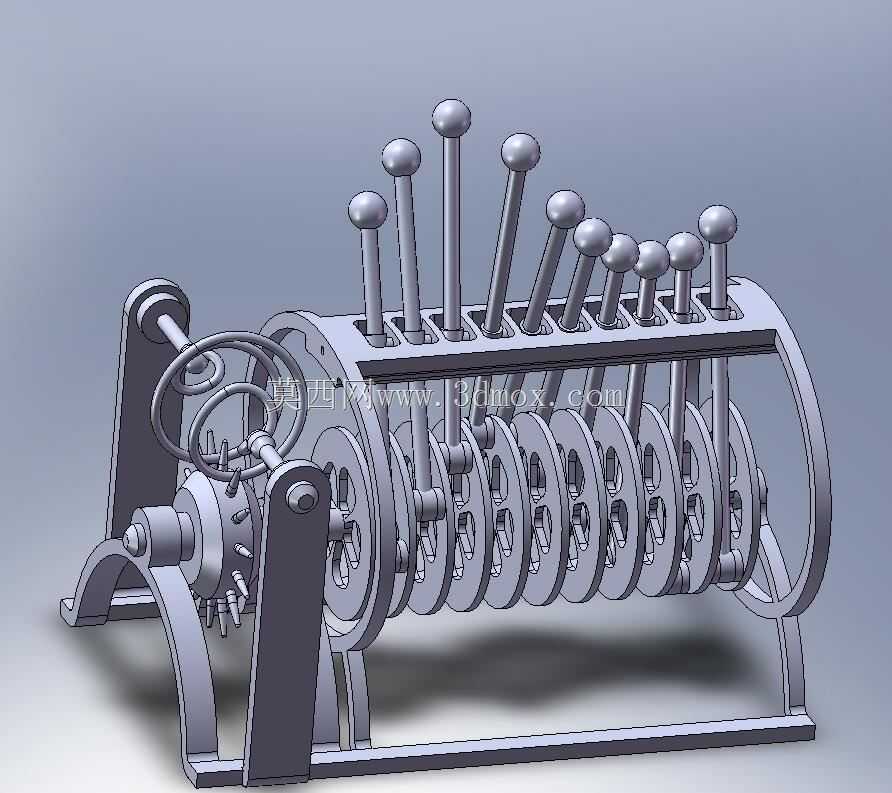

　　这套多轴凸轮联动敲击演示机构，核心应用场景集中在机械原理教学演示、小型自动化敲击工位的原理验证环节，也可作为文创类动态机械摆件的核心传动单元使用。从实际用途来看，它通过单输入轴的动力输入，即可带动多组敲击杆按照预设的凸轮轮廓轨迹完成顺序抬升、下落敲击动作，可直观展示凸轮机构的运动转换逻辑，也能为小行程有序敲击作业的设备开发提供结构参考。

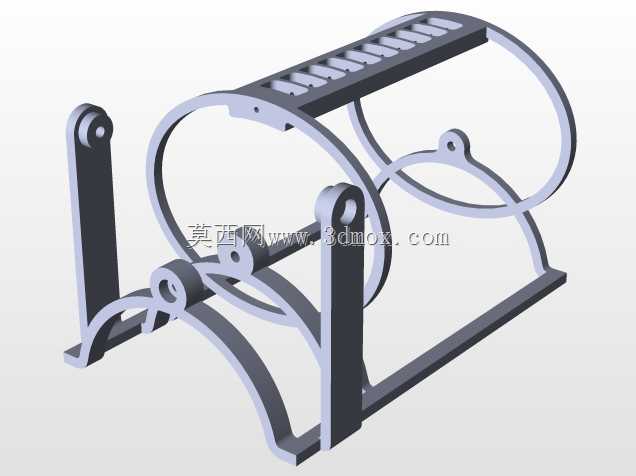

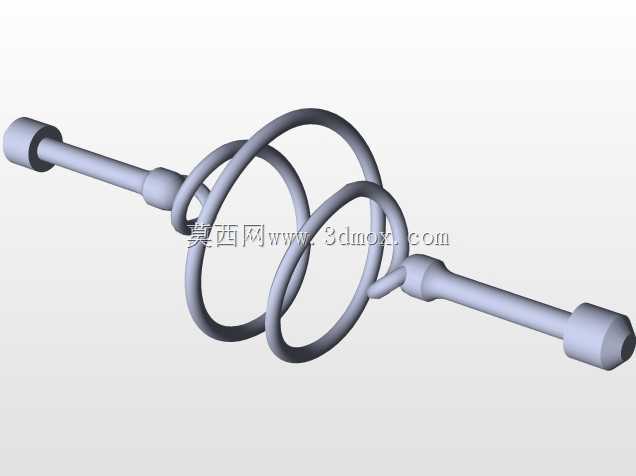

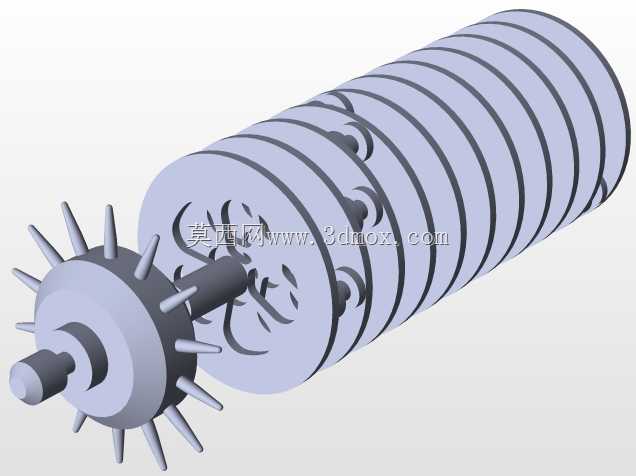

　　从功能特性上看，整套机构采用卧式框架支撑结构，动力输入端设置手轮与飞轮组合结构，手动输入动力时飞轮可储存转动惯量，保证多组凸轮转动过程的转速平稳，避免手动输入转速不均导致的敲击节奏紊乱。每根敲击杆对应独立的盘形凸轮，凸轮轮廓根据预设的敲击时序做差异化设计，相邻凸轮沿轴向按固定角度差错位安装，输入轴转动时，不同位置的凸轮会依次顶起对应敲击杆的从动件，当凸轮轮廓的升程段结束，敲击杆在自身重力作用下下落，完成敲击动作。敲击杆顶端设置球形端头，既可以避免尖锐端头的磕碰风险，也能在作为演示教具时让敲击动作的视觉反馈更清晰。支撑框架采用双侧立板加底部连接梁的结构，立板上加工有对应输入轴、凸轮轴的轴承安装位，保证轴系转动的同轴度，减少转动过程中的卡滞风险。

　　设计思路上，整套结构优先考虑运动逻辑的直观性，所有凸轮、传动件均外露布置，没有额外的外壳遮挡，观察者可以直接看到动力从手轮输入后，经过轴系传递到各个凸轮，再驱动敲击杆动作的完整传动链。凸轮与轴的连接采用平键周向固定，搭配轴套做轴向定位，安装时可以根据需要调整各个凸轮的周向错位角度，从而改变敲击杆的动作顺序，适配不同的演示节奏需求。敲击杆与框架上部的导向孔采用间隙配合，导向孔长度做了加长设计，可限制敲击杆升降过程中的径向摆动，保证敲击落点的一致性，避免杆体卡滞。

　　从外形尺寸与安装边界来看，整套机构整体为卧式长方体布局，底部支撑脚向外延伸出安装平面，安装平面上预留有固定通孔，可通过螺栓直接固定在工作台面或展示台架上，安装时需要预留手轮转动的操作空间，手轮侧需要留出不小于手轮半径的操作余量，避免转动时与周边物体发生干涉。敲击杆抬升到最高位置时，顶端球形头高出框架上平面的高度为固定行程值，安装时上方需要预留对应高度的安全空间，避免敲击杆抬升时碰撞上方物件。机构的轴向宽度由凸轮组的数量决定，每组凸轮与对应敲击杆占用固定的轴向宽度，可根据实际需要的敲击点位数量增减凸轮与敲击杆的组数，调整整体轴向尺寸，拓展使用场景。整套结构的运动副均采用干摩擦滑动配合或简易轴承支撑，不需要复杂的润滑管路，日常维护仅需定期在配合面涂抹少量润滑脂即可保证运转顺畅，适合教学场景下的高频次手动操作使用，也能满足小型文创摆件长期低转速运转的可靠性要求。
