差速器传动组件带支撑安装结构

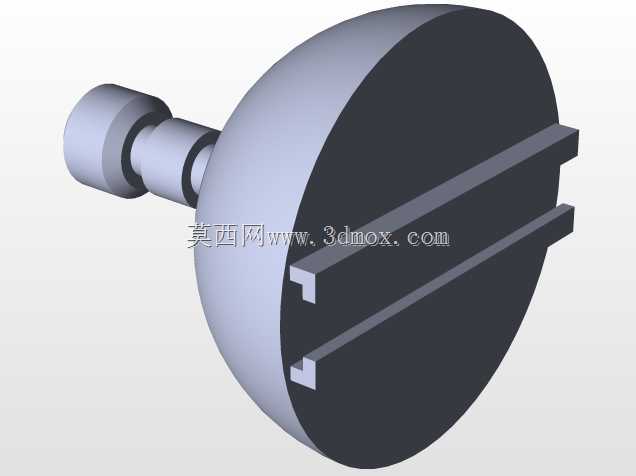

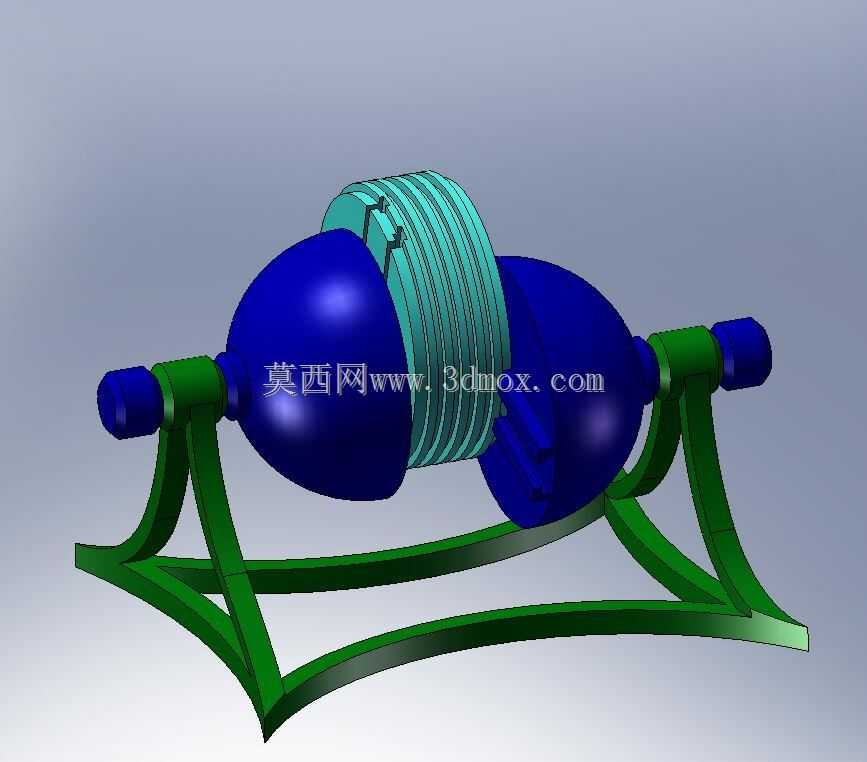

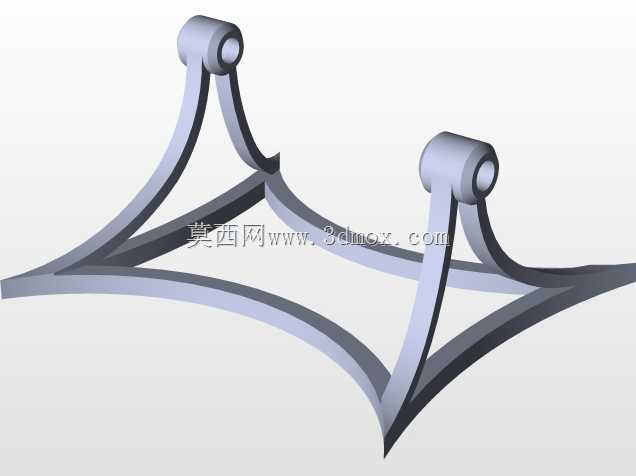

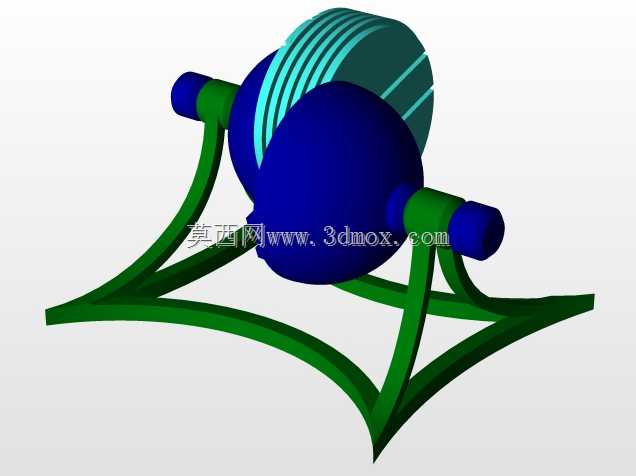

　　这套差速结构的三维建模，完全围绕实际动力传动场景的落地需求搭建，没有做多余的装饰性结构，所有曲面和实体特征都对应实际加工与装配的边界要求。先从安装端说起，底部的绿色支撑支架采用一体化弧形框架设计，两个对称的斜向支撑臂从底部横梁向上延伸，直接承接差速器两端的轴颈安装位，支架底部的平直安装边预留了足够的螺栓排布空间，安装时不需要额外做转接工装，直接贴合设备安装基面即可完成固定，支架的弧度设计避开了差速器壳体旋转时的运动包络，不会出现运转干涉的问题。中间的核心差速传动部分，两端的深蓝色球形壳体是差速齿轮组的容纳腔，壳体和中间的浅绿色环状差速轮组采用同轴配合设计，配合面的台阶结构完全按照实际过盈装配的公差要求建模，

　　中间的环状轮组外圈做了等距的环槽结构，既可以减轻整体组件的自重，也能在运转时带动润滑油形成循环油膜，降低齿轮啮合面的磨损。两端伸出的轴颈直径统一，和支撑支架上的安装孔采用间隙配合设计，预留了轴承安装的台阶位，实际装配时可以直接嵌入标准深沟球轴承，不需要额外加工轴套。从应用场景来看，这套结构可以适配小型动力传输设备的转向差速需求，比如小型代步设备、轻型输送线的分动单元，两端输出轴可以根据不同的阻力自动调整转速，避免单侧轮组打滑或者传动部件憋卡损坏。设计过程中没有采用复杂的异形曲面，所有的壳体曲面都是围绕内部齿轮组的排布空间做的最小包络设计，既控制了整体的外形尺寸，也给后续的铸造或者3D打印加工留足了壁厚均匀性，

　　壳体最薄处的壁厚保持在3mm以上，完全满足常规传动载荷下的强度要求，不会出现运转时壳体开裂的问题。中间的差速轮组和两端壳体的同轴度在建模时做了全局基准约束，所有旋转特征都以两端轴颈的公共轴线为基准，避免实际装配后出现运转偏心、震动过大的问题。支撑支架的横梁部分做了等截面设计，截面的抗弯模量经过核算，完全可以承受差速器满载荷运转时的径向冲击力，支架和轴颈配合的位置做了加厚凸台，避免长期受力后出现安装孔磨损变大的问题。整个组件的外形尺寸控制在紧凑范围内，横向总长度刚好覆盖两端轴颈的安装伸出量，竖向高度以支架底部到差速器壳体最高点的距离为边界，安装时不需要额外预留过大的设备空间，适配多数小型动力舱的安装尺寸要求。

　　实际装配流程也在建模时做了适配，差速器内部的齿轮组可以从一侧壳体的开口处装入，合箱后通过轴颈穿入支撑支架的安装孔，最后在轴端加装轴向定位卡簧即可完成整体装配，不需要复杂的专用工装，日常维护拆解也十分方便，只需要拆下两端的定位件就可以将差速器核心部分从支架上取出，检查齿轮磨损或者更换润滑油都不需要完全拆解整个支架结构。在功能特性上，这套差速结构可以实现两端输出轴的转速差调节，当一侧输出端遇到较大阻力时，中间的差速轮组会自动调整两侧的转速分配，保证动力输出的平顺性，不会出现传动系统硬卡滞的情况，中间轮组的环槽结构除了布油之外，也可以作为散热结构，在连续运转时增加和空气的接触面积，带走齿轮啮合产生的热量，避免内部润滑油温度过高失效。建模过程中所有的圆角特征都对应实际加工的工艺要求，没有出现尖锐的直角边，避免加工时出现应力集中，也防止装配过程中划伤操作人员。支撑支架的底部安装边做了下沉的螺栓孔设计，螺栓装入后头部不会突出安装面，保证支架和安装基面完全贴合，不会出现安装倾斜导致的轴系不对中问题。
