曲面大屏家用液晶电视外观结构设计

　　日常做消费电子结构设计时，曲面大屏电视的建模需要兼顾外观曲面顺滑度、安装边界适配以及实际使用场景的结构合理性，不能只追求视觉上的曲面弧度而忽略实际装配与使用的问题。这类曲面大屏电视主要应用于家庭客厅影音场景，也可适配小型会议室的展示需求，核心功能是提供高沉浸感的画面显示，相比平面屏幕，曲面设计能让屏幕各区域到人眼的视距更趋一致，减少边缘画面的视觉畸变，提升观看时的包裹感，尤其适合大尺寸规格的观影需求。

　　从设计思路来看，首先要确定屏幕的曲率参数，这个曲率需要匹配常规客厅的观看距离，65英寸规格的曲面屏，曲率设置要兼顾不同观看位置的视觉体验，不能过弯导致侧方位观看时画面出现偏色、形变，也不能曲率过小失去曲面屏的沉浸优势。屏幕边框的设计要做窄边处理，建模时要注意边框与曲面屏的贴合公差，边框的截面要顺着屏幕的曲面弧度做随形设计，避免出现装配缝隙不均的问题，同时边框内部要预留出背光模组、驱动电路板的安装空间，不能为了做窄边框而压缩内部元器件的排布空间，导致后期装配时出现干涉。

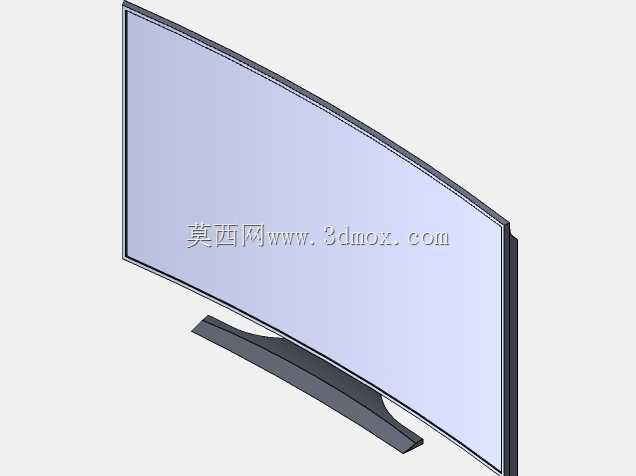

　　底座部分的设计是这类曲面电视的结构重点，因为曲面屏的重心分布和平面屏有差异，屏幕整体呈弧形，重心会略微靠前，所以底座的支撑跨度要足够，同时底座的造型要顺着屏幕的曲面走向做一体化设计，图中这款的底座采用长条形一体式支撑结构，沿屏幕下沿的弧度延伸，支撑脚的接触面积要做合理加大，保证放置在电视柜上时的稳定性，建模时要核算底座的承重受力点，避免长期放置出现底座形变，导致屏幕前倾。底座与屏幕背板的连接结构要做隐藏式设计，连接位的螺丝孔要做定位凸台，保证装配时的对位精度，同时连接结构的强度要满足屏幕整体的承重要求，避免出现连接位断裂的风险。

　　安装边界方面，65英寸曲面电视的整体宽度要匹配常规电视柜的尺寸，常规家用电视柜的深度多在35-45cm区间，所以底座的前后深度要控制在这个范围内，避免底座突出电视柜边缘带来倾倒风险。如果是壁挂安装的场景，背板上的壁挂孔位要符合通用的VESA壁挂标准，孔位的间距、螺纹规格要适配市面上主流的壁挂支架，同时壁挂位的结构要做加强筋处理，因为曲面屏的壁挂受力点和平面屏不同，加强筋要顺着壁挂受力的方向排布，保证壁挂时的结构强度，避免屏幕脱落。

　　屏幕背板的设计要兼顾散热与走线需求，背板上要预留出散热格栅的位置，格栅的开孔方向要顺着内部热量的流动方向，同时要避免灰尘通过格栅大量进入机身内部，背板的接口区域要做下沉式设计，方便HDMI、电源线等线材的插拔，接口的排布位置要避开壁挂支架的安装区域，避免壁挂时线材被挤压。机身的侧面厚度要做渐变处理，屏幕边缘位置做薄提升视觉质感，靠近内部驱动板、电源板的位置适当加厚，预留元器件的安装空间，建模时要注意厚度过渡的顺滑度，不能出现突兀的折角，影响整体外观质感。

　　实际建模过程中，曲面屏幕的弧度要做连续性检查，保证G2连续，避免渲染或者后期开模时出现曲面不顺的问题，边框与屏幕的配合间隙要控制在合理公差范围内，不同材质的拼接位置要做断差处理，比如塑料边框与金属背板的拼接位，要预留出不同材质热胀冷缩的间隙，避免温度变化时出现挤压变形。另外，屏幕底部的指示灯、遥控接收头的位置要做合理排布，不能被底座或者边框遮挡，接收头的角度要覆盖常规观看时的遥控操作范围，保证遥控操作的灵敏度。这类曲面电视的结构设计还要考虑包装运输的需求，机身的突出位置要做缓冲结构的预留，曲面屏幕的边角位置是运输过程中容易磕碰的部位，建模时要在边角处做轻微的圆弧过渡，同时对应包装的缓冲泡沫位置要做贴合设计，降低运输过程中的破损风险。
