Futaba双列16字符真空荧光显示模组

　　在工业控制终端、老旧商用POS机、数控设备操作面板、车载仪表这类对显示可靠性、低温环境可视性有严苛要求的场景里，真空荧光显示屏（VFD）始终是无法被完全替代的显示方案，这款双列16字符的VFD模组，正是针对这类嵌入式安装场景做的结构化设计。不同于普通LCD屏依赖背光、低温下响应迟滞、强光下可视性差的缺陷，VFD依靠阴极电子激发荧光粉主动发光，哪怕在-40℃的低温仓储环境、户外强光直射的设备工位，都能保持清晰锐利的绿色字符显示，不会出现拖影、发灰的问题，这也是很多工业设备至今仍选用这类屏的核心原因。

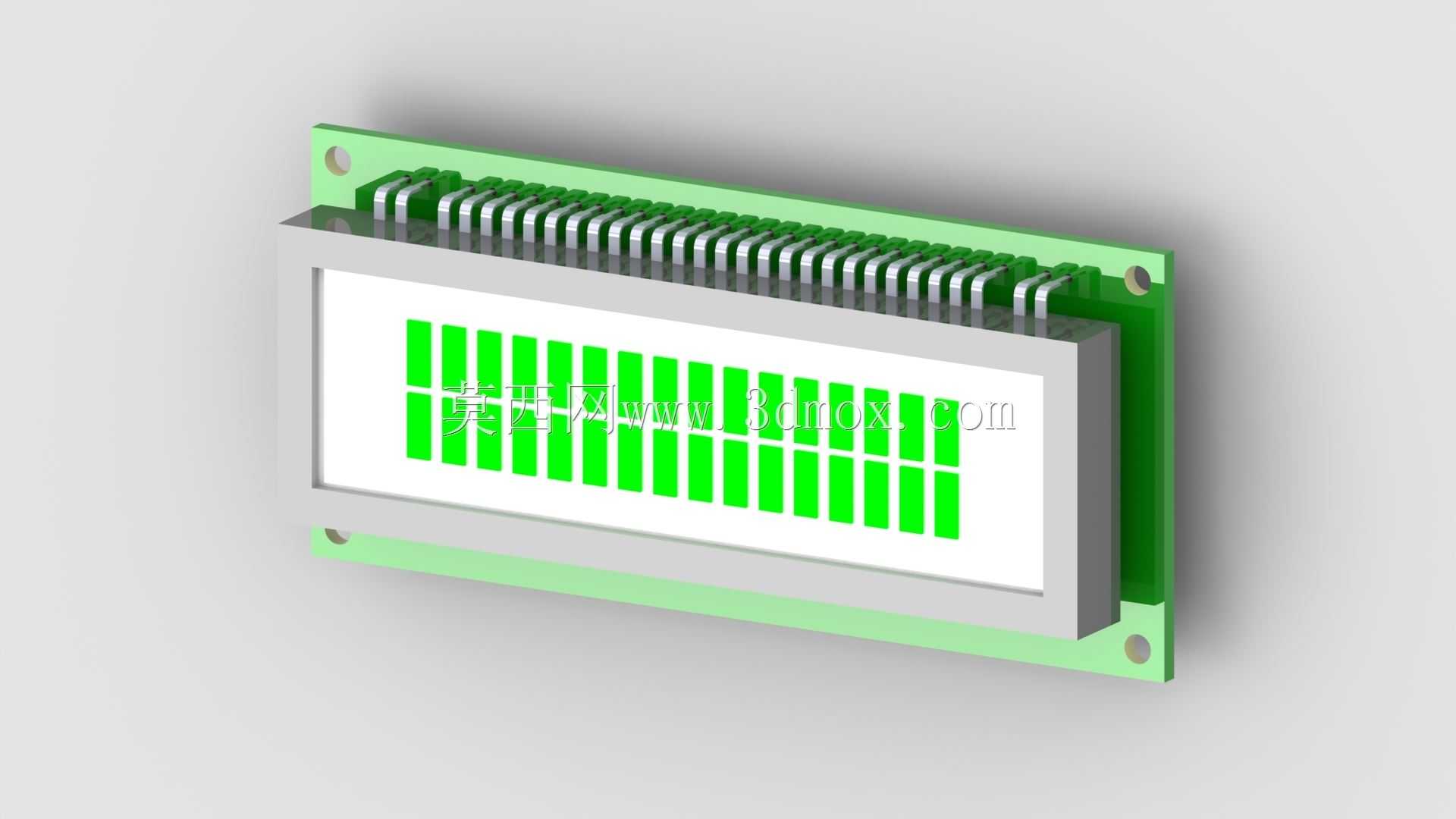

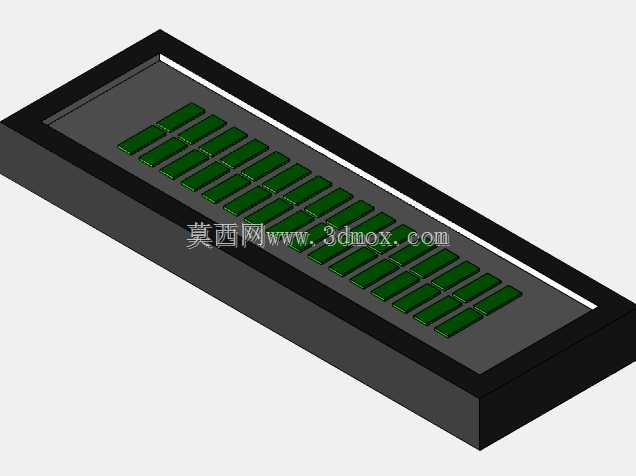

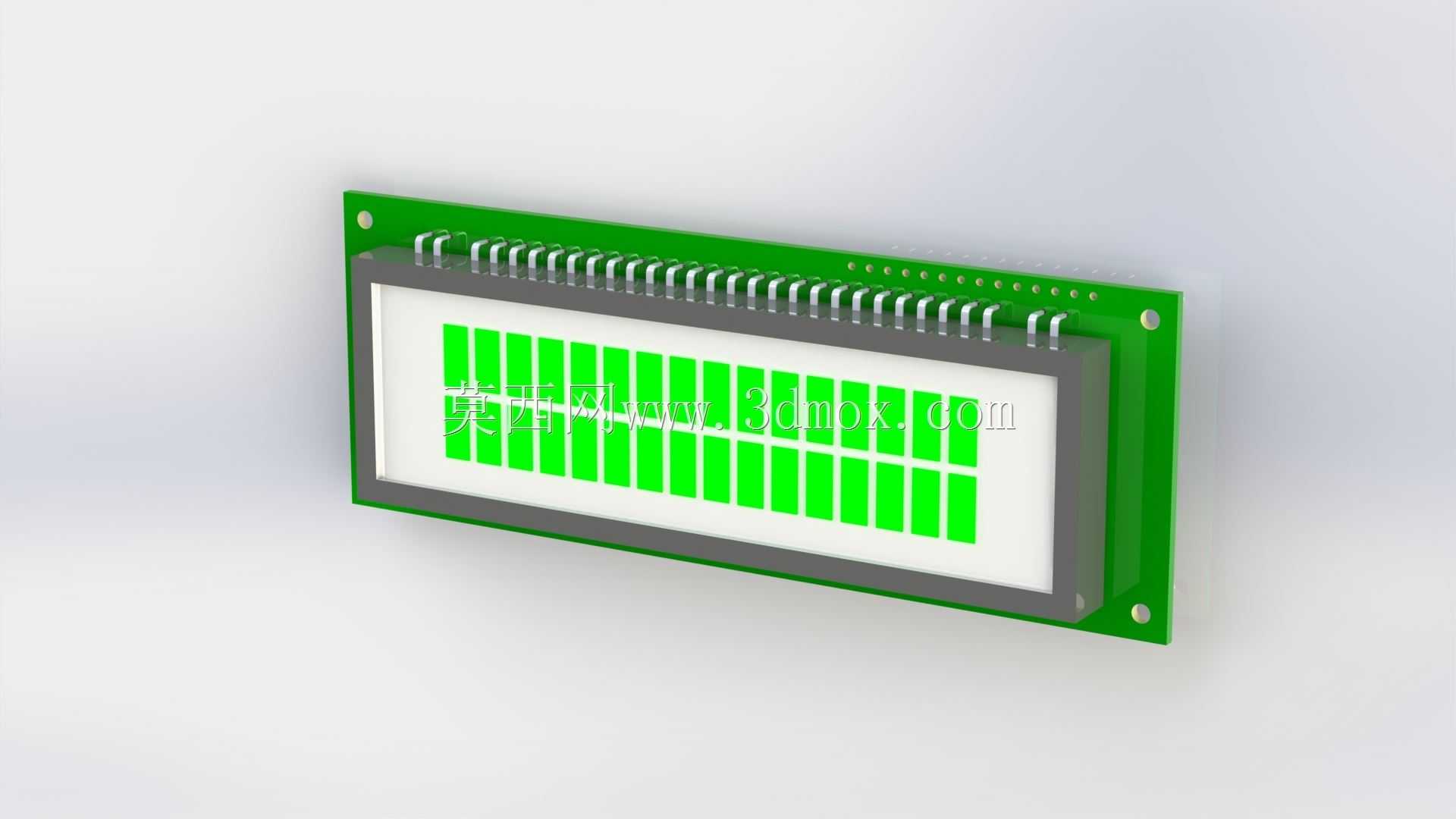

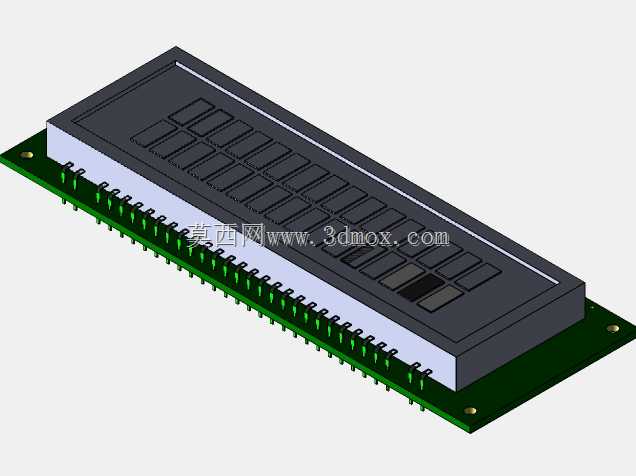

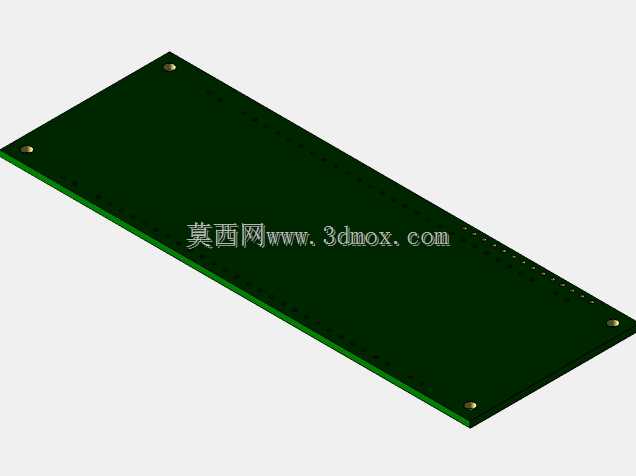

　　从结构设计逻辑来看，整个模组采用PCB基板作为承载主体，玻璃封装的VFD屏体通过金属压框固定在PCB正面，压框边缘做了折边处理，既可以遮挡屏体边缘的非显示区域，提升装配后的外观整洁度，也能对脆弱的玻璃屏体形成物理防护，避免装配过程中边角磕碰导致的真空封装泄漏。屏体与PCB之间采用排针直插的连接方式，所有引脚沿屏体上沿一字排开，对应PCB上的焊盘做了等长走线设计，减少信号传输过程中的阻抗差，避免字符显示出现缺划、闪烁的问题。PCB的四个角预留了标准的安装固定孔，孔径适配M2规格的自攻螺丝或者铜柱，安装孔的位置做了对称布局，不管是正装还是反装都能匹配面板的开孔尺寸，安装孔到屏体显示区域的边缘距离做了严格控制，保证面板开孔后显示区域刚好居中，不会出现偏移漏边的问题。

　　实际选型使用的时候，首先要明确安装边界：整个模组的厚度方向，从PCB背面到屏体正面的凸起高度控制在10mm以内，适配大部分嵌入式设备面板的内部预留空间，面板开孔只需要按照屏体显示区域外扩1mm做避让，配合压框的边缘就能完全遮盖开孔缝隙，不需要额外做装饰压条。屏体的显示区域为标准的2行16字符点阵，每个字符采用5x7的点阵结构，自带常用的ASCII字库，驱动电路直接集成在PCB背面，外部只需要提供5V直流供电、串行或者并行数据接口就能直接驱动，不需要额外搭建高压驱动电路，降低了主控板的设计复杂度。

　　建模过程中需要重点关注几个容易出错的装配公差：首先是金属压框与PCB的配合间隙，压框的内框尺寸要比屏体外形大0.2mm，既方便装配时放入屏体，也能避免温度变化时热胀冷缩挤压玻璃屏体；其次是排针的伸出长度，排针背面伸出PCB的长度控制在3mm，刚好适配标准2.54mm间距的排座，不会因为引脚过长导致装配时顶到主控板外壳，也不会因为引脚过短出现焊接不牢的问题；最后是安装孔的沉头设计，PCB背面的安装孔做了0.5mm的沉台，让螺丝头完全埋入PCB厚度内，不会凸起刮擦内部的走线或者其他元器件。

　　不同于消费电子类显示屏追求超薄、窄边框的设计思路，这类工业级VFD模组的设计优先级始终是可靠性优先，所有的结构设计都围绕长期振动、宽温环境下的稳定工作展开：压框与PCB之间采用卡扣加焊接的双重固定方式，哪怕设备长期处于振动工况，屏体也不会出现移位；PCB表面做了阻焊层加厚处理，在潮湿、多粉尘的车间环境里也能避免引脚短路；屏体的荧光粉涂层做了防老化处理，长期连续工作的寿命远超普通LCD背光屏，适合7*24小时不间断运行的工业设备使用。在做设备面板的结构适配时，还要注意屏体正面的视场角，VFD的主动发光特性让它的可视角度接近160度，不需要像LCD那样刻意调整安装倾斜角度，操作人员站在面板前的不同位置都能清晰读取显示内容，这也降低了操作面板的人机工程设计难度。
