家用影音设备红外遥控器结构设计

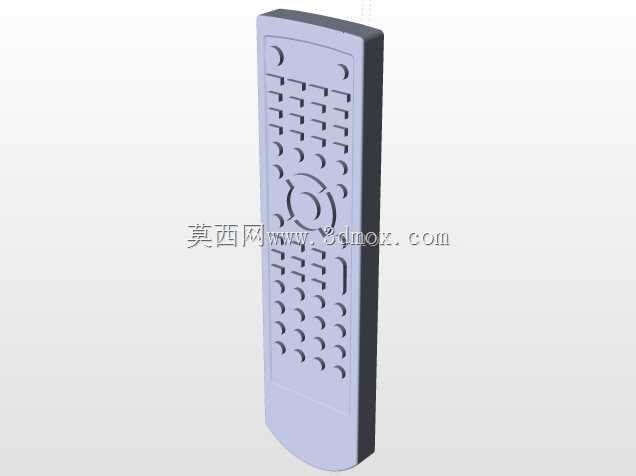

　　日常家用影音场景里，遥控器是用户和电视、机顶盒、影音功放等设备交互的核心入口，这款长条形手持遥控器的结构设计，完全围绕单手握持的操作逻辑展开，整机采用上宽下窄的微弧收边轮廓，底部做了圆角过渡处理，握持时手掌虎口位置能自然贴合壳体侧边弧度，长时间持握也不会出现硌手的问题，整机厚度控制在单手握持的舒适区间，边缘做了0.8mm的倒角处理，既避免注塑生产时的飞边问题，也能提升手持触感。

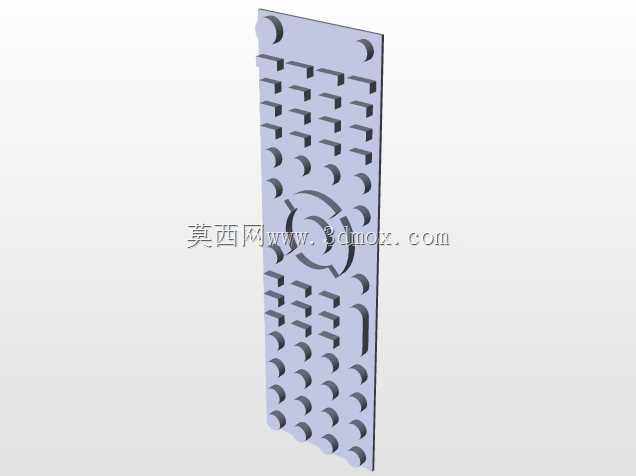

　　按键布局采用分区设计逻辑，最上方区域设置电源开关与信号源切换这类高频单次操作按键，尺寸略大于常规功能键，方便用户盲操作时快速定位；中部核心区域是环形四向导航键加中心确认键的组合，导航键的凸起高度比周边数字功能键高1.2mm，手指滑动时能通过触感快速识别位置，不需要低头查看按键排布；导航键周边排布数字键与常用功能快捷键，按键采用等间距矩阵排布，单个按键的触发行程设置在0.3-0.5mm区间，按压力度控制在1.2-1.8N，兼顾按键反馈清晰度与长时间操作的舒适度，避免按键过硬导致的手指疲劳；下方区域是音量调节、频道切换、播放控制这类高频连续操作按键，按键尺寸做了微幅加宽，连续按压时手指移动距离更短，操作效率更高。

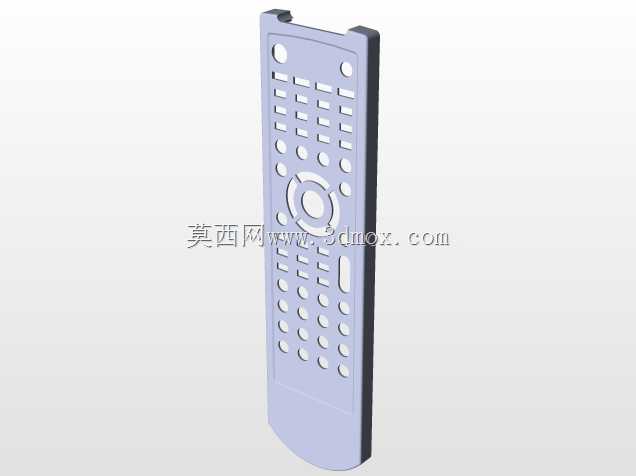

　　壳体设计采用上下盖扣合的装配结构，上盖预留所有按键的安装通孔，孔位和按键的配合间隙控制在0.15mm，既保证按键按压时无卡滞，也能避免日常使用时灰尘、液体溅入壳体内部；下盖预留电池仓位置，适配常规7号电池的安装空间，电池仓盖采用卡扣式固定，不需要额外螺丝固定，用户更换电池时可以直接徒手开启，仓盖和壳体的配合缝隙做了错位止口设计，能减少缝隙外露的视觉割裂感，同时提升壳体的整体结构强度。

　　内部结构设计上，PCB板的固定柱位置和壳体筋位完全对应，固定柱高度统一，保证PCB安装后平整无翘曲，红外发射头的位置设置在遥控器最顶端，发射角度覆盖水平正负60度、垂直正负30度的范围，用户不需要将遥控器完全对准设备接收端，就能实现稳定的信号传输，满足客厅场景下不同坐姿、不同角度的操作需求；壳体内部的筋位设计同时兼顾加强与定位作用，按键下方的导电胶层通过筋位做周向限位，避免导电胶移位导致的按键失灵问题，电池仓周边的筋位做了加厚处理，跌落时能吸收部分冲击能量，保护电池接触片不会因为冲击出现变形移位。

　　从安装边界来看，这款遥控器的整体尺寸适配常规客厅茶几、沙发扶手的放置空间，平放时底部平面度控制在0.2mm以内，放置在光滑桌面时不会出现晃动，整机重量控制在不含电池80g左右，单手持握时不会有坠手感，壳体表面采用细晒纹处理，既不容易残留指纹汗渍，也能提升手持时的摩擦力，减少滑落的概率。在实际应用中，这款遥控器除了适配常规家用电视、机顶盒，也可以通过调整按键丝印与内部程序，适配投影仪、家用音响、智能灯光控制等多种需要红外遥控的设备，结构通用性较强，只需要调整上盖的按键孔位排布，就能快速适配不同的功能需求，不需要重新开制整套壳体模具，能有效降低衍生产品的开发成本。设计过程中也充分考虑了注塑生产的工艺性，所有壳体壁厚保持均匀，转角位置都做了圆角过渡，避免注塑时出现缩痕、缺胶等问题，按键的拔模角度设置在1.5度，保证注塑脱模时不会出现按键表面拉伤的问题，导电胶和PCB的接触点采用镀金处理，提升按键的使用寿命，常规使用场景下按键寿命可以达到百万次级，满足消费类电子产品的耐用性要求。
