桌面式双单元有源多媒体音箱结构设计

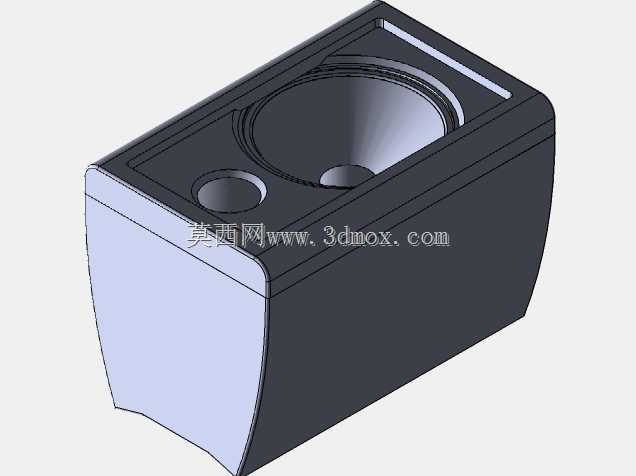

　　本次呈现的桌面音箱三维结构，针对近场听音场景做了全链路的结构适配，日常可搭配台式主机、笔记本、便携播放器等设备，覆盖个人桌面办公影音、小型工作室近场监听、居家休闲观影等常规使用场景，单只箱体即可完成全频段声音重放，无需额外搭配分频外置设备。从结构设计逻辑来看，箱体采用前障板加厚+半圆弧侧边过渡的造型，前障板厚度比箱体侧壁高出3mm，一方面可减少扬声器工作时的障板共振，另一方面圆弧侧边能够打散箱体边缘的声波衍射，避免高频段出现明显的声染色，影响听感的平直度。箱体背部做了微向后倾斜的角度设计，倾斜角度控制在7度左右，这个角度是基于常规桌面听音高度测算得出，使用者坐在常规办公椅上，耳朵与桌面高度差约为35-40cm时，

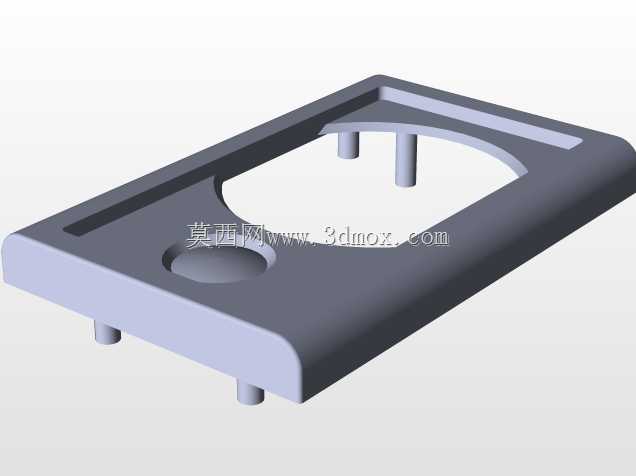

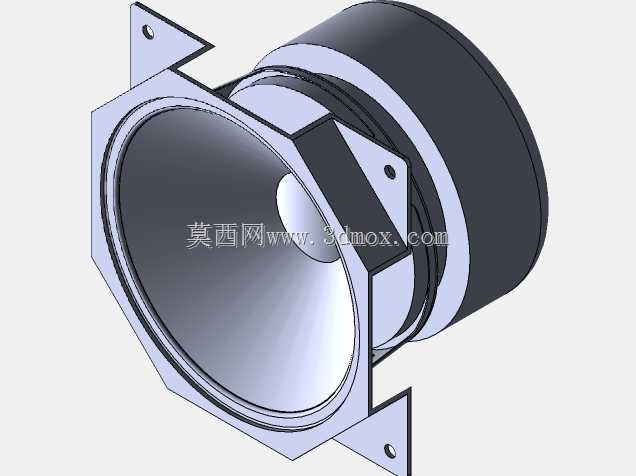

　　高音单元的轴向刚好对准人耳位置，减少高频信号的传输损耗，保证高频细节的还原度。单元布局采用上下同轴排布的常规两分频方案，上方为1英寸软球顶高音单元，下方为4英寸中低音单元，两个单元的中心距控制在85mm，尽可能缩小两个声源的相位差，减少分频点附近的声波干涉问题。高音单元外围做了下沉式的浅号角结构，这个结构并非为了提升声压级设计，主要作用是拓宽高音的水平扩散角度，让使用者在桌面左右小幅移动位置时，不会出现明显的高频衰减，适配多人同时在桌面旁听音的使用需求。中低音单元采用折环与锥盆一体化的结构设计，单元安装位预留了2mm的密封胶槽，装配时可填充丁基橡胶密封胶条，避免箱体内部的声波从单元安装缝隙处泄露，造成低频段的声短路问题。

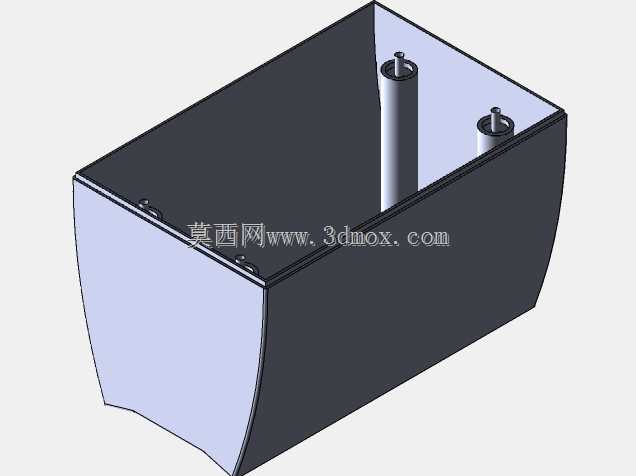

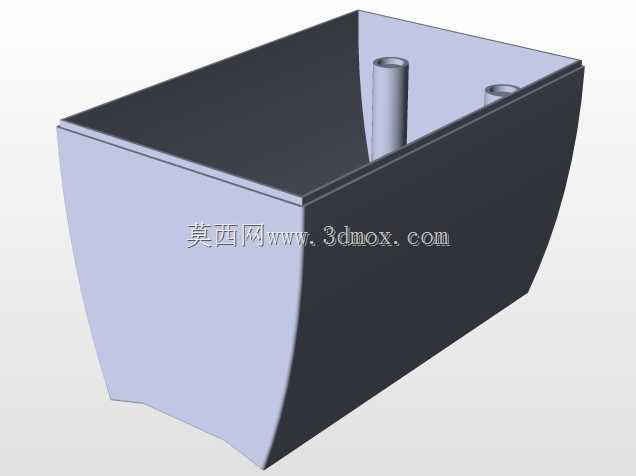

　　箱体内部的结构做了简易的加强筋设计，在箱体侧壁与后板的连接处设置了三条三角形加强筋，筋条高度为10mm，厚度2mm，可有效抑制大音量下箱体的壁板谐振，避免谐振产生的杂音混入重放声音中。从安装边界尺寸来看，单只箱体的宽度为140mm，高度为230mm，深度为180mm，放置在常规宽度的电脑桌面上，不会占用过多的桌面空间，箱体底部预留了四个3mm高度的脚垫安装位，装配硅胶脚垫后可将箱体抬离桌面5mm，减少箱体振动向桌面的传递，避免桌面与箱体产生耦合共振。箱体背部预留了接线端子与调节旋钮的安装位，接线端子采用通用的莲花座接口，可兼容常规的音频信号线，旋钮位置距离箱体底部30mm，使用者坐在座位上伸手即可完成音量调节操作，无需起身挪动箱体。

　　前网罩采用卡扣式安装结构，在前障板的四个边角预留了4个直径3mm的卡扣孔，网罩通过塑料卡扣固定在障板上，拆卸时无需借助工具，方便后期清理单元表面积灰，卡扣的插拔力控制在15N左右，既不会因为日常搬运导致网罩脱落，也不会因为卡扣过紧造成拆卸时损坏障板漆面。在细节结构处理上，箱体的所有边角都做了R2的圆角过渡，避免生产组装过程中锐边划伤操作人员，同时也能减少日常使用中磕碰造成的漆面崩缺。箱体的板材拼接采用45度斜角拼接结构，相比直边拼接能够增大粘接面积，提升箱体整体的结构强度，拼接缝隙控制在0.1mm以内，保证外观的整体性。
