双缸斯特林外燃机动力结构设计

　　这套外燃式动力结构采用双缸错位布局，核心做功逻辑依托斯特林循环的闭式工质热胀冷缩特性完成能量转换，区别于传统内燃机的缸内爆燃做功形式，整套装置的工质完全封闭在气缸回路内，仅通过外部热源对热端缸体持续加热，配合冷端的散热结构形成稳定温差，即可推动活塞完成往复运动，再通过曲柄连杆机构将直线往复动作转化为飞轮的旋转扭矩输出。从实际应用场景来看，这类结构常被用于小型温差发电演示装置、低功率余热回收动力单元，以及科教领域的热机原理展示教具，由于其工质封闭不涉及进气排气的爆燃过程，运行过程振动与噪音远低于同功率等级的内燃机，对热源适配性极强，无论是生物质燃烧、工业废热、太阳能聚焦热量都能作为其动力输入源，在低功率分布式能源回收场景有独特的应用价值。

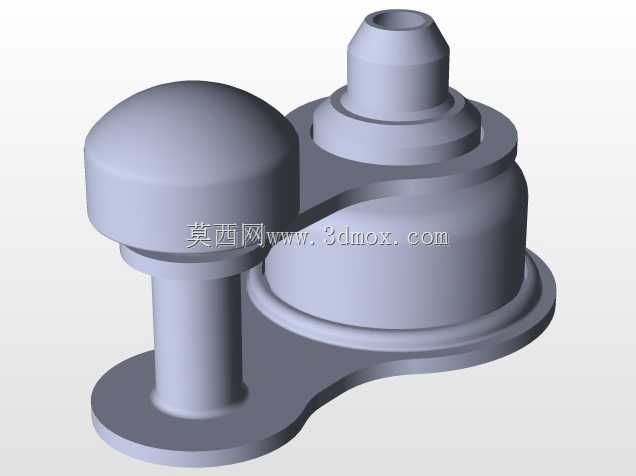

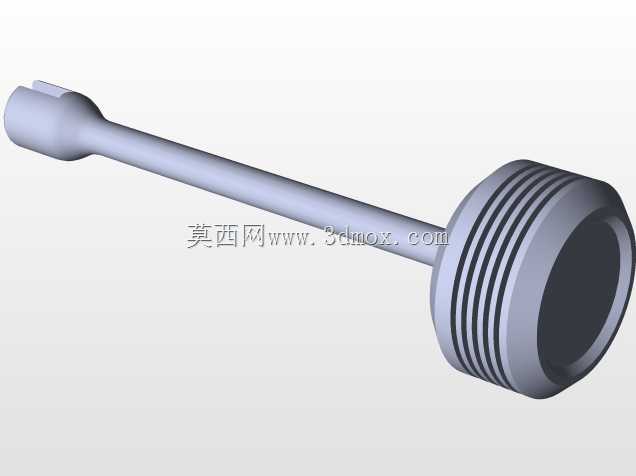

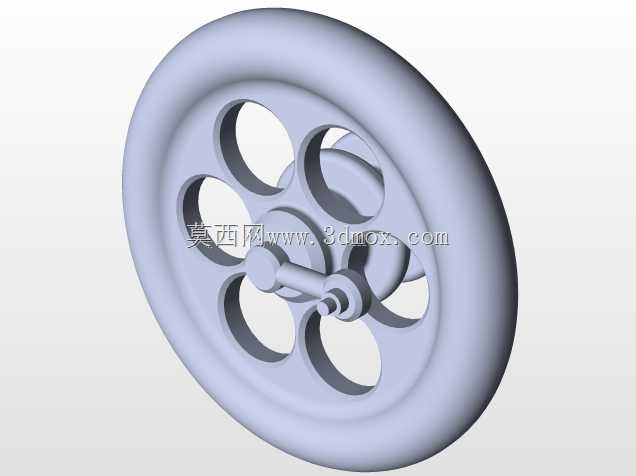

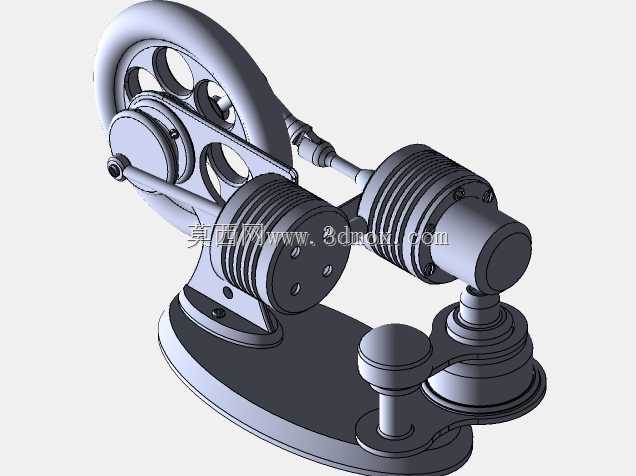

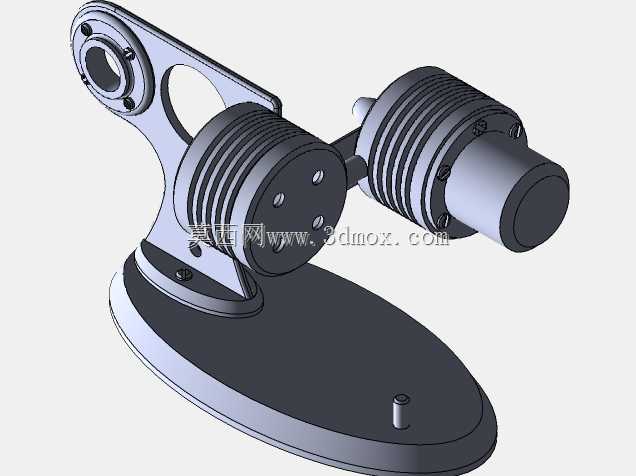

　　从结构设计思路来看，整套装置采用对称式双缸布置，两个气缸的热端统一朝向下方热源安装位，冷端缸体带有密集的环形散热鳍片结构，能够在自然对流条件下快速散出工质冷却释放的热量，维持冷热端的稳定工作温差。活塞与缸体的配合采用小间隙精密配合设计，无需额外活塞环即可保证闭式回路的工质密封性，降低了往复运动的摩擦阻力。传动端采用整体式支架承载曲柄转轴，飞轮采用辐条式镂空结构，在保证转动惯量满足循环过死点需求的前提下，尽可能降低旋转部分的自重，减少启动阶段的惯性阻力。底座采用一体化平板式设计，预留了三个安装固定孔位，可直接通过螺栓固定在实验台架或者热源支架上，安装边界的孔位间距经过匹配校准，能够兼容多数标准科教实验台的安装孔距。

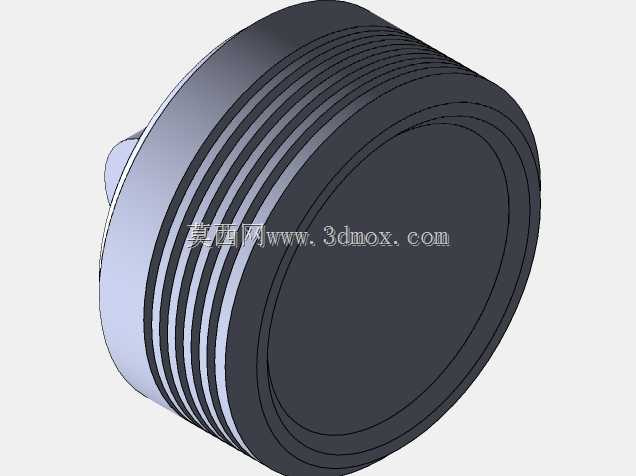

　　尺寸设计上，整套装置的横向最大尺寸不超过200mm，纵向高度控制在150mm以内，飞轮直径为100mm，转动过程中不会超出底座的投影范围，避免旋转部件与周边安装结构发生干涉。曲柄的偏心距经过精确计算，匹配活塞的有效行程，既保证了足够的做功排量，又控制了连杆的摆角范围，降低传动过程的侧向分力，减少活塞与缸壁的偏磨损耗。冷端散热鳍片的间距设置为3mm，既保证了足够的散热接触面积，又不会因为鳍片过密导致自然对流的风道堵塞，在无强制风冷的条件下即可维持冷端温度在合理区间。热端缸体的壁厚设计为2mm，兼顾了导热效率与结构强度，能够快速将外部热源的热量传递到缸内工质，同时承受长期加热带来的热应力不变形。

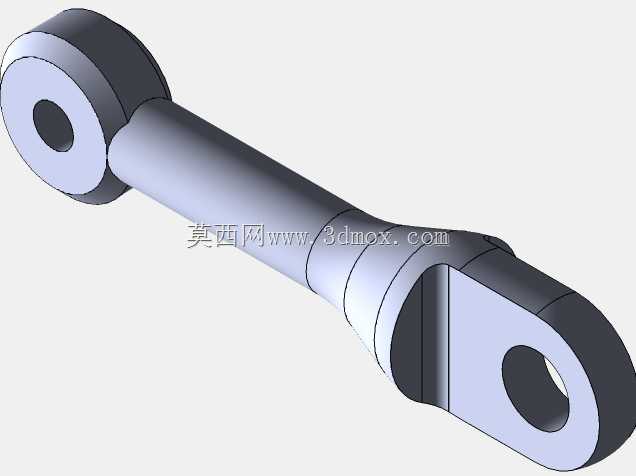

　　整套传动机构的转轴采用铜套作为转动支撑，无需复杂的润滑维护即可长期顺畅运转，适配演示类装置长时间低负荷运行的使用需求。连杆与活塞、曲柄的连接部位采用销轴铰接，配合微小的配合间隙，既保证了传动过程无卡滞，又避免了间隙过大带来的传动冲击与工质泄漏风险。飞轮的安装位置设置在转轴的外伸端，可通过带轮或者联轴器直接外接小功率负载，比如微型发电机、小型水泵等负载装置，拓展其实际使用功能。在安装调试过程中，需要注意热端缸体与热源的距离控制在10-20mm区间，避免火焰直接灼烧缸体连接部位的密封结构，导致密封件老化失效；冷端需要保持周边通风顺畅，不要被其他结构遮挡散热鳍片的风道，否则会导致冷热端温差缩小，输出功率下降甚至无法持续运转。整套结构的所有零部件都采用模块化设计，各个组件可单独拆卸更换，便于维护调整，也方便学习者拆解理解斯特林发动机的工作原理与结构组成。
